BRUKSANVISNING Mobicool X25DC DOMETIC

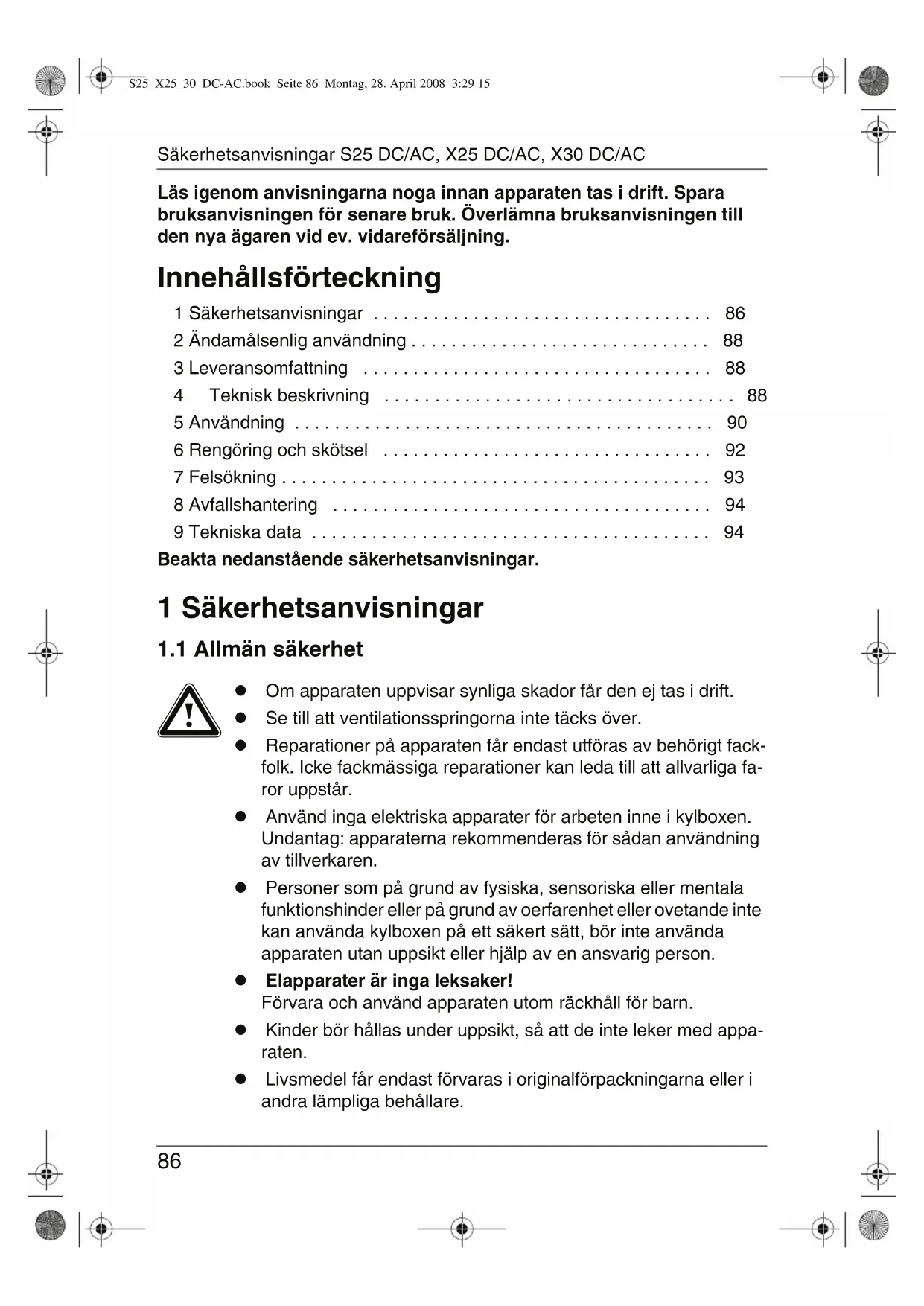

z Om apparaten uppvisar synliga skador får den ej tas i drift. z Se till att ventilationsspringorna inte täcks över. z Reparationer på apparaten får endast utföras av behörigt fack- folk. Icke fackmässiga reparationer kan leda till att allvarliga fa- ror uppstår. z Använd inga elektriska apparater för arbeten inne i kylboxen. Undantag: apparaterna rekommenderas för sådan användning av tillverkaren. z Personer som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda kylboxen på ett säkert sätt, bör inte använda apparaten utan uppsikt eller hjälp av en ansvarig person. z Elapparater är inga leksaker! Förvara och använd apparaten utom räckhåll för barn. z Kinder bör hållas under uppsikt, så att de inte leker med appa- raten. z Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare. _S25_X25_30_DC-AC.book Seite 86 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Säkerhetsanvisningar

z Kylboxen är inte ämnad för transport av frätande ämnen och ämnen som innehåller lösningsmedel!

z Anslut apparaten endast på följande vis: – till ett 220-240 V-växelströmuttag med den medföljande 220- 240 V-anslutningskabeln. – till ett 12 V-uttag med den medföljande 12 V-anslutnings- kabeln. z Dra aldrig ut stickkontakten ur cigarettuttaget eller eluttaget ge- nom att dra i anslutningskabeln. z Om anslutningskabeln skadas måste den bytas ut mot en kabel av samma typ och med samma specifikationer. z Dra ut anslutningskabeln – före rengöring och underhåll – efter användning z För båtar: sörj för att strömförsörjningen är säkrad med en jord- felsbrytare! Livsfara! z Koppla bort kylboxen och andra elförbrukare från batteriet innan en batteriladdare ansluts! z Jämför spänningsangivelsen på typskylten med elförsörjningen på plats.

z Kontrollera, innan apparaten tas i drift, att elkabeln och stick- kontakten är torra. z Ställ inte kylboxen i närheten av öppen eld eller andra värme- källor (värmeelement, starkt solljus, gasspisar osv.). z Observera! Risk för överhettning! Se till att värmen som alstras under användningen kan avledas ordentligt. Apparaten måste har tillräckligt stort avstånd till väg- gen/andra föremål, så att luften kan cirkulera fritt. z Fyll inte innerfacket med vätskor eller is. z Doppa aldrig ned apparaten i vatten. z Skydda apparaten och kablarna mot hetta och fukt. z Ta inte tag i avskalade ledningar med händerna. Detta gäller framför allt vid drift med växelström: Livsfara! z Tillverkaren ansvarar inte för skador som uppstår p.g.a. icke ändamålsenlig användning eller felaktig hantering/skötsel. _S25_X25_30_DC-AC.book Seite 87 Montag, 28. April 2008 3:29 15Ändamålsenlig användning S25 DC/AC, X25 DC/AC, X30 DC/AC

2 Ändamålsenlig användning Kylboxen är avsedd för kylning av livsmedel. Om apparaten har extrautrustningen ”värme” kan livsmedel värmas upp resp. hållas varma. Det finns en knapp för omställning mellan kylning och värme/varmhållning. Apparaten är avsedd för 12 V DC-elsystem i bilar (cigarettändare), båtar eller husbilar samt för 220-240 V-växelström. Den är även avsedd för campingändamål.Apparaten måste skyddas mot regn. Den kan installeras både som box och som skåp.

Observera! Om apparaten ska användas för kylning av mediciner; kontrollera att apparatens kylförmåga är tillräcklig för de kylkrav som medici- nerna ställer. 3 Leveransomfattning På apparater med extrautrustningen ”isoleringslock”: 4 Teknisk beskrivning Kylboxen är lämpad för mobil användning. Det går att hålla varor kylda/kyla varor till 16 °C (S25) resp. 20 °C (X25/X30) under omgivningstemperaturen. Kylsystemet är en slitagefri och CFC-fri peltierkylning med värmeavledning genom en fläkt. S25 Det finns även fack på utsidan som kan användas som förvaringsutrymme. Tänk på att föremålen i dessa fack inte kyls. Mängd Beteckning 1 A, sida 3 1 kylbox 2 1, sida 4 1 12 V DC-anslutningskabel 2 2, sida 4 1 220-240 V AC-anslutningskabel Pos. på 1, sida 3 Mängd Beteckning B 1 isoleringslock _S25_X25_30_DC-AC.book Seite 88 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Teknisk beskrivning

Apparaten finnns i olika utföranden. Utförandet du har köpt kan ha följande extrautrustningar: z Värme Innehållet i kylboxen kan värmas upp/hållas varmt, maximal temperatur: 65 °C. z ABS (aktiverbart batteriskydd) En batterivakt i apparaten skyddar fordonsbatteriet mot urladdning (se kapitel ”Använda batterivakten” på sidan 91). z Isoleringslock Isoleringslock som alternativ till aggregatlocket för transport (inte för kylning)

Anvisning Innan kylboxen tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 92).

5.1 Tips för energibesparing

z Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus. z Låt varm mat svalna innan den läggs in i kylboxen. z Öppna inte kylboxen oftare än nödvändigt! z Låt inte locket vara öppet längre än nödvändigt! z Rengör lockets tätning regelbundet.

5.2 Använda kylboxen

Observera! S25: använd endast handtaget för att lyfta kylboxen, lyft den inte med axelremmen. Vältrisk!

Observera! Kylboxens lock måste säkras med spärren när varorna tas ut/sätts in. Om locket öppnas helt utan spärren finns det risk att boxen väl- ter.

Anvisning När handtaget är nedfällt bakåt eller när kylboxen bärs är locket stängt. Locket kan bara öppnas när handtaget är nedfällt framåt.

Anvisning Kylboxen måste, som alla kylaggregat, ha god ventilation så att värmen avleds ordentligt – annars säkertsälls inte kylboxens funk- tion. ➤ Ställ kylboxen på ett fast underlag. ➤ Anslut 12 V-anslutningskabeln (2 1, sida 4) till cigarettuttaget eller ett 12 V-uttag i fordonet eller... _S25_X25_30_DC-AC.book Seite 90 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Användning

➤ anslut 220-240 V-anslutningskabeln (2 2, sida 4) till växelströmuttaget och till 220-240 V-växelströmnätet. Stäng av batterivakten (3 2, sida 4, extrautrustning ”ABS”) (läget ”OFF”). ➤ Endast för apparater med extrautrustning ”värme”: ställ reglaget (3 3, sida 4) på kontrollpanelen på läget ”COLD” (kylning) eller ”HOT” (värme) för att slå på kylboxen.

Anvisning Stäng boxen ordentligt genom att fälla ned locket. ✓ Driftindikeringen på kontrollpanelen visar driftläget: ✓ Kylboxen startar och kyler resp. värmer facket.

Observera! Se till att det endast finns föremål resp. varor i kylboxen som får kylas till den inställda temperaturen. ➤ Om kylboxen ska tas ur drift: – ställ reglaget (4 3, sida 4) på läget ”OFF” (bara extrautrustning ”värme”), – dra ut anslutningskabeln.

5.3 Använda batterivakten

Observera! Om kylboxen ansluts till ett 220-240 V-växelströmuttag, ska batteri- vakten stängas av. ➤ Ställ reglaget (3 2, sida 4) på kontrollpanelen på läget ”ON” för att slå på batterivakten. Lysdiod Driftläge grön (4 1, sida 4) kylning röd (4 2, sida 4) värme _S25_X25_30_DC-AC.book Seite 91 Montag, 28. April 2008 3:29 15Rengöring och skötsel S25 DC/AC, X25 DC/AC, X30 DC/AC

✓ Den röda lysdioden (3 1, sida 4) på kontrollpanelen visar batterivaktens status: ➤ Ställ reglaget (3 2, sida 4) på kontrollpanelen på läget ”OFF” för att stänga av batterivakten.

(endast för apparater med extrautrustningen (”isoleringslock”) Som alternativ till aggregatlocket kan ett isoleringslock användas för trans- port. ➤ Fäll ned kylboxens handtag framåt. ➤ Öppna locket så att det står lodrätt och dra loss det (uppåt). ➤ Sätt in isoleringslocket med styrtapparna i kylboxens spår.

Anvisning Observera: locket är endast avsett för kylhållning, inte för aktiv kylning.

Anvisning Beakta att tändningen ev. måste slås på för att försörja kylboxen med ström när den är ansluten till cigarettuttaget. 6 Rengöring och skötsel

Observera! Dra ut anslutningskabeln ur eluttaget eller cigarettuttaget före rengöring av kylboxen.

Observera! Rengör aldrig kylboxen under rinnande vatten eller i diskvatten. Lysdiod Driftläge Lysdiod lyser Startspänningen (13,1 V ± 0,2 V) står till förfogande och kylboxen är igång. Lysdioden blinkar Frånkopplingsspänningen (11,7 V ± 0,2 V) har nåtts och batterivakten har stängt av kylboxen. _S25_X25_30_DC-AC.book Seite 92 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Felsökning

Observera! Använd inga skarpa rengöringsmedel eller hårda föremål vid ren- göring, då dessa kan skada kylboxen. ➤ Rengör kylboxen då och då in- och utvändigt med en fuktig trasa. 7 Felsökning Störning Möjlig orsak Lösning Kylboxen fungerar inte (kontakten är insatt, lys- dioden (extrautrusting) lyser inte). Det finns ingen spän- ning i fordonets 12 volts uttag (cigarett- uttag). På de flesta fordon finns det ingen spänning i cigarettuttaget om tänd- ningen inte har slagits på. Ingen spänning i växel- strömuttaget. Prova med ett annat uttag. Kylboxen kyler inte (kontakten är insatt, lys- dioden (4 1, sida 4, extrautrustning) lyser). Invändig fläkt eller kylelement defekt. Reperationer får endast utföras av auk- toriserad kundservice. Boxen värmer inte (kon- takten är insatt, lysdioden (4 2, sida 4, extraut- rustning) lyser). Invändig fläkt eller kylelement defekt. Reperationer får endast utföras av auk- toriserad kundservice. Anslutning till 12 V-uttag (cigarettändare): Tändningen är påslagen men kylboxen fungerar inte. Dra ut stickkontakten ur uttaget och genomför föl- jande kontroller. Hållaren på cigarettut- taget är smutsig. Det ger dålig elektrisk kon- takt. Om stickkontakten till kylboxen blir mycket varm i cigarettuttaget, måste antingen hållaren rengöras eller så är stickkontakten möjligtvis inte korrekt ansluten. 12 V-uttagets säkring trasig. Byt ut 12 V-uttagets (5 1, sida 4) säk- ring (5 A). Fordonets säkring utlöst. Byt ut fordonets säkring för 12 V-uttaget (normalt 15 A, se fordonets instruktions- bok). _S25_X25_30_DC-AC.book Seite 93 Montag, 28. April 2008 3:29 15Avfallshantering S25 DC/AC, X25 DC/AC, X30 DC/AC

8 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning. När apparaten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäl- jaren. 9 Tekniska data Olika utföranden, tekniska förbättringar och leveransmöjligheter förbehålles. S25 DC/AC X25 DC/AC X30 DC/AC Bruttovolym: 24 liter 24 liter 28 liter Anslutningsspänning: 12 V DC 220-240 V AC, ~50 Hz Effektbehov: DC: kylning: 37 W, uppvärmning: 34 W AC: kylning: 36 W, uppvärmning: 32 W Kyleffekt: max. 16 °C max. 20 °C under omgivningstemperatur Extrautrustning Värme Värmeeffekt: ca 65 °C temperatur i kylboxen Vikt: 3,9 kg 4,9 kg 5,3 kg Provning/certifikat: _S25_X25_30_DC-AC.book Seite 94 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Turvallisuusohjeet
