BRUKSANVISNING CombiCool ACX3 40G DOMETIC

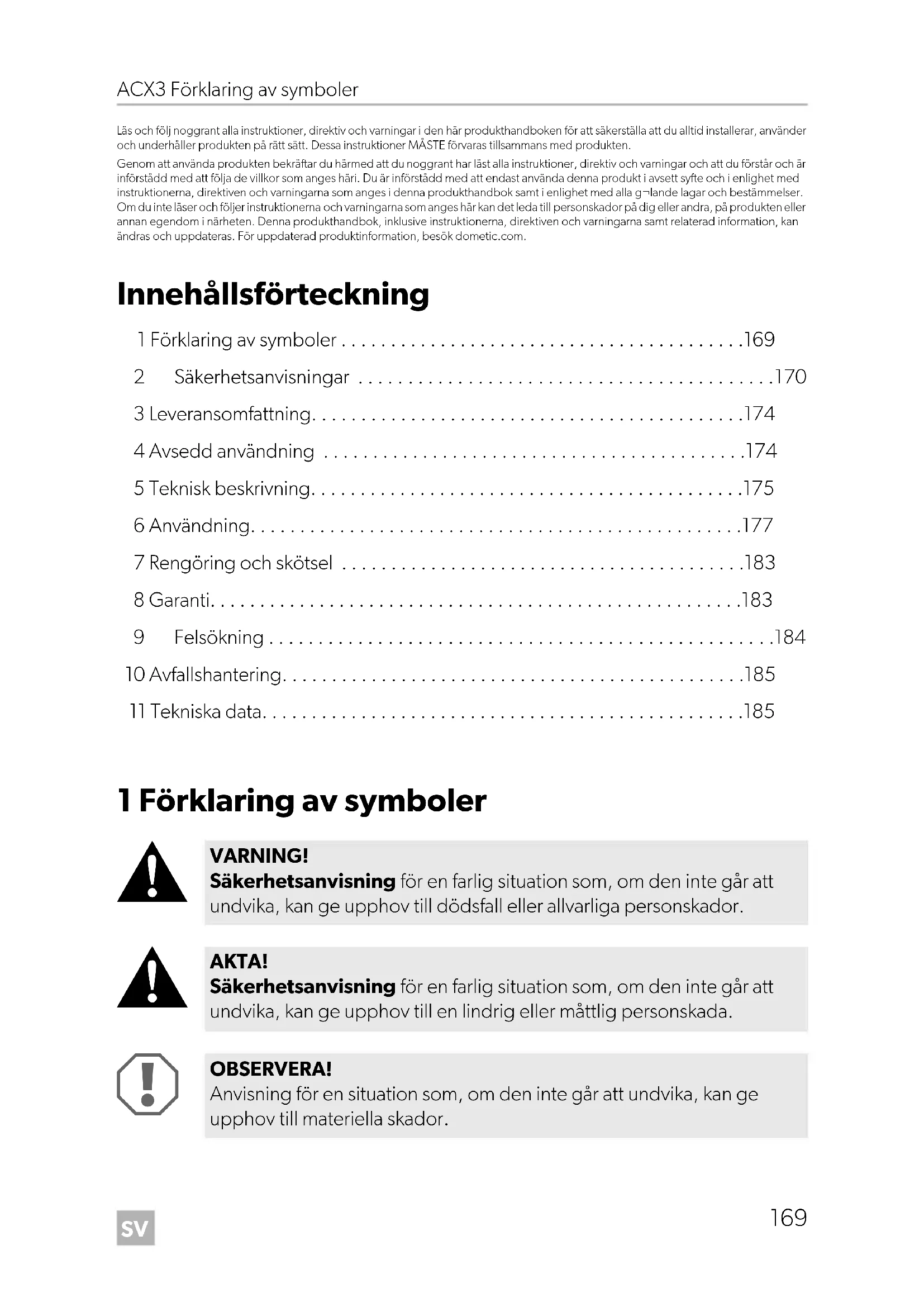

• Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten. Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla g¬lande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök dometic.com. Innehållsförteckning 1 Förklaring av symboler p. 169
• 2 Säkerhetsanvisningar p. 170
• 3 Leveransomfattning p. 174
• 4 Avsedd användning p. 174
• 5 Teknisk beskrivning p. 175
• 6 Användning p. 177
• 7 Rengöring och skötsel p. 183
• 8 Garanti p. 183
• 9 Felsökning p. 184
• 10 Avfallshantering p. 185
• 11 Tekniska data 1 Förklaring av symboler p. 185

VARNING! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till dödsfall eller allvarliga personskador. AKTA! Säkerhetsanvisning för en farlig situation som, om den inte går att undvika, kan ge upphov till en lindrig eller måttlig personskada. OBSERVERA! Anvisning för en situation som, om den inte går att undvika, kan ge upphov till materiella skador. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 169 Donnerstag, 15. Juli 2021 5:12 17SV Säkerhetsanvisningar ACX3

2.1 Allmänna säkerhetsanvisningar

VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada. Risk för dödsfall på grund av elektricitet

• Använd inte kylapparaten om den uppvisar synliga skador.

• Om kylapparatens anslutningskabel skadas måste den, av säkerhets- skäl, bytas ut av tillverkaren, kundtjänst eller någon person med mot- svarande behörighet.

• Denna kylapparat får endast repareras av härför utbildad personal. Om man utför reparationer på fel sätt kan man utsättas för avsevärda risker. Brandrisk

• Kontrollera att elsladden inte har fastnat eller skadats i samband med placering av apparaten.

• Placera inte ut flera bärbara uttag eller bärbara nätaggregat bakom apparaten. Hälsorisk

• Vid skador på kylkretsloppet (lukt av ammoniak): – Stäng av apparaten. – Undvik öppen eld och gnistbildning. – Ventilera rummet noga.

• Öppna aldrig absorptionsaggregatet. Det står under högt tryck och kan ge upphov till skador om det öppnas.

• Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunska- per får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här appara- ten på ett säkert sätt och känner till vilka risker som är förknippade med användningen.

• Barn får inte leka med apparaten.

• Utan uppsikt får barn inte utföra rengörings- eller underhållsarbeten. ANVISNING Kompletterande information om användning av produkten. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 170 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Säkerhetsanvisningar

• Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kylappara- ter. Explosionsrisk

• Lagra inga ämnen som kan explodera i kylapparaten, som t.ex. spray- burkar med lättantändlig drivgas.

AKTA! Om man underlåter att följa de här försiktighetsåtgär- derna kan följden bli lindrig eller måttlig personskada. Risk för dödsfall på grund av elektricitet

• Kontrollera, innan kylapparaten tas i drift, att elkabeln och stickkontak- ten är torra.

• Koppla bort kylapparaten från strömförsörjningen – alltid före rengöring eller underhåll – alltid efter användning Hälsorisk

• Använd endast kylen i väl ventilerade utrymmen.

• Håll alltid apparaten under uppsikt när den används.

• Använd endast en energikälla åt gången till apparaten. Följ de nedanstående anvisningarna så att livsmedlen inte kontamineras:

• Kontrollera om apparatens kyleffekt uppfyller kraven för de livsmedel du vill hålla kalla.

• Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.

• Om kylapparaten hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i apparatens fack.

• Rengör med jämna mellanrum ytor som kan komma i kontakt med livs- medel och åtkomliga avloppssystem.

• Om apparaten står tom under lång tid: – Stäng av apparaten. – Avfrosta apparaten. – Rengör och torka apparaten. – Lämna locket öppet för att förhindra att det bildas mögel i appara- ten.

OBSERVERA! Risk för skada

• Jämför spänningsuppgifterna på typskylten med elförsörjningen på plats. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 171 Donnerstag, 15. Juli 2021 5:12 17SV Säkerhetsanvisningar ACX3

• Anslut endast kylapparaten på följande sätt: – Med en likströmskabeln till fordonets likströmsnät – Eller med växelströmsanslutningskabeln till växelströmsförsörjning

• Dra aldrig ut stickkontakten ur uttaget genom att dra i kabeln.

• När kylapparaten är ansluten till ett likströmsuttag: Koppla bort kylap- paraten och andra förbrukare från fordonsbatteriet innan en snabblad- dare ansluts.

• När kylapparaten är ansluten till ett likströmsuttag: Bryt strömmen till kylapparaten eller stäng av den när motorn stängs av. Annars kan for- donsbatteriet laddas ur.

• Kylapparaten är inte avsedd för transport av frätande material eller material med lösningsmedel.

• Kylapparatens isolering innehåller brännbart cyklopentan och det krävs särskilda rutiner för avfallshanteringen. När kylapparaten har uppnått slutet av livscykeln ska den lämnas till lämplig återvinningscen- tral.

• Använd inga elektriska produkter för arbeten inne i kylapparaten. Undantag: produkterna rekommenderas för sådan användning av till- verkaren.

• Ställ inte upp kylapparaten i närheten av öppen eld eller andra värme- källor (värmeelement, starkt solljus, gasspisar osv.).

• För att köldmediet ska kunna cirkulera på ett korrekt sätt får kylen inte överskrida en lutningsvinkel på 3°. För att göra detta, ställ upp kylen vågrätt med hjälp av ett vattenpass.

• Se till att ventilationsöppningarna inte täcks över.

• Fyll inte innerfacket med vätskor eller is.

• Doppa aldrig ner kylapparaten i vatten.

• Skydda kylapparaten och kablarna mot värme och fukt.

• Kylapparaten får inte utsättas för regn.

• Risk för överhettning! Kontrollera att det alltid finns tillräckligt mycket ventilation på kylappa- ratens samtliga fyra sidor. Kontrollera att det inte finns några föremål i ventilationsutrymmet som skulle kunna hindra luftflödet till kylkompo- nenterna. Placera inte kylapparaten i stängda fack eller utrymmen utan luftflöde eller med bara minimalt luftflöde.

2.2 Säkerhet vid användning av gasol

VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada. Explosionsrisk

• Apparaten får endast användas med det tryck som anges på typskyl- ten. Använd endast fast inställda tryckregulatorer som motsvarar natio- nella föreskrifter.

• Apparaten får endast användas med gas utomhus.

• Kvävningsrisk! Om apparaten ska användas med gas i ej ventilerade utrymmen leder det till syrebrist i dessa utrymmen.

• Använd inte apparaten i ej ventilerade utrymmen som slutna rum, tält, motorfordon, husbilar, husvagnar, fartyg, nöjesbåtar, bagageutrym- men eller lastbilshytter.

• Använd aldrig apparaten med gas: – på bensinstationer – i parkeringsgarage –på färjor – under körning

• Ställ inte upp apparaten i närheten av antändligt material (papper, torra löv, textilier).

• Håll brännbara föremål borta från brännaren.

• Använd aldrig öppen låga för att kontrollera om det finns läckage på produkten.

• Om det luktar gasol: – Stäng kranen för gasförsörjning och flaskventilen. – Tryck inte på några elektriska strömbrytare. – Släck öppna lågor. – Låt en specialist undersöka gasanläggningen.

OBSERVERA! Risk för skada

• Använd bara propan- eller butangas (inte naturgas).

2.3 Säkerhetsåtgärder vid hantering av flytande gas

• Förvara flaskorna med flytande gas på avstånd från värme- eller kök- smaskiner och andra ljus- eller värmekällor i ett väl ventilerat utrymme utom räckhåll för barn.

• Lagra aldrig flaskor med flytande gas i ej ventilerade utrymmen eller under markytan (trattformiga jordhålor).

• Förvara aldrig flaskor med flytande gas i byggnader som garage eller liknande.

• Vid inomhusförvaring ska flaskorna förvaras enligt nationella bestäm- melser.

• Förvara inte gasflaskorna liggande.

• Se till att gasflaskorna skyddas mot direkt solljus. Temperaturen får inte överskrida 50 °C. 3 Leveransomfattning

• Absorptionskylbox (kallas även för kylbox)

• Låda med lock för att göra isbitar 4 Avsedd användning Kylboxen är avsedd för kylning av livsmedel. Kylboxen är inte avsedd för kylning av rått kött eller rå fisk. Det är möjligt att ansluta kylboxen till fler än en energikälla. Kylboxen är avsedd för att drivas med 12 V- eller 240 V-strömförsörjning. Om man driver kylboxen med gasol får den endast användas utomhus. Om kyl- boxen används med eldrift får den även användas i slutna utrymmen. Kylboxen är även avsedd för:

• användning på fordon

• Camping Kylboxen är inte avsedd för:

• förvaring av frätande, brännande eller lösningsbaserade ämnen

• frysning av livsmedel Kylboxen är inte avsedd att användas som en inbyggd enhet. Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 174 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Teknisk beskrivning

Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation och/eller användning eller felaktigt under- håll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produk- ten som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning

• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren

• Ändringar som utförts utan uttryckligt medgivande från tillverkaren

• Användning för andra ändamål än de som beskrivs i denna bruksanvisning Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer. 5 Teknisk beskrivning Kylboxen är portabel. Kylboxen kan hålla varor kalla till maximalt 30 °C under omgiv- ningstemperaturen.

Om kylboxen är ansluten till växelströmsnät, ställs önskad kyleffekt in med kyleffekts- reglaget för växelströmsdrift (1). ➤ För att höja kyleffekten, vrid kyleffektsreglaget (1) medurs. Vrid för maximal kyleffekt kyleffektsreglaget (1) medurs till ändläget. ➤ För att sänka kyleffekten, vrid kyleffektsreglaget (1) moturs. ➤ Stäng av kylboxen genom att vrida kyleffektsreglaget (1) moturs till ändläget. Om kylboxen är ansluten till likströmsuttaget går det inte att ställa in kyleffekten. Om kylboxen drivs med gasol ställs önskad kyleffekt in med kyleffektsreglaget för gasoldrift (2). ➤ För att höja kyleffekten, vrid kyleffektsreglaget (2) medurs. För maximal kyleffekt, vrid kyleffektsreglaget (2) till det högsta inställningsläget. ➤ För att sänka kyleffekten, vrid kyleffektsreglaget (2) moturs. ➤ Stäng av kylboxen genom att vrida kyleffektsreglaget (2) moturs till ändläget. Nr på bild 4, sida 4, bild 5, sida 5 Beskrivning 1 Kyleffektsreglage (växelströmsdrift) 2 Kyleffektsreglage (gasoldrift) 3 Tändningsknapp DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 176 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Användning

➤ Innan den nya kylboxen tas i drift ska den, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa (se även kapitel ”Rengöring och skötsel” på sidan 183). ➤ Tryck på reglagekåpan (bild 2 3, sida 3 och bild 3 3, sida 4) för att öppna den. ➤ För att stänga reglagekåpan (bild 2 3, sida 3 och bild 3 3, sida 4), tryck den mot locket tills den hakar fast. ➤ Börja med att fylla från kylboxens basdel vid förvaring av dryck osv.

6.1 Förvara livsmedel

Observera följande så att du inte behöver kasta bort livsmedel:

• Temperaturen ska vara så jämn som möjligt. Öppna inte kylboxen oftare och håll den inte öppen längre än nödvändigt. Förvara livsmedlen på så sätt att luften kan cirkulera. OBSERVERA! Risk för skada

• Se till att det endast finns föremål resp. varor i kylboxen som får kylas till den inställda temperaturen.

• Se till att vätskor eller matvaror i glasbehållare inte kyls ner för mycket. Vätskor expanderar när de fryser och kan därför förstöra glasbehål- lare.

• Kylbehållaren måste ha god ventilation så att värmen avleds ordent- ligt. Annars kan inte korrekt funktion garanteras. Särskilt ventilations- öppningarna får inte vara övertäckta. ANVISNING

• Börja kyla kylboxen med gasol eller el ca 24 timmar före resan. På så sätt nås önskad kyleffekt snabbare när man har kommit fram.

• Kyleffekten kan påverkas av: – omgivningstemperaturen – mängden livsmedel – hur ofta locket öppnas

• Om kylboxen har kylts ner under en längre tid kan det bildas några vattendroppar inuti apparaten. Detta är bara normalt eftersom fukten i luften kondenserar när temperaturen i kylboxen sjunker. Det bety- der inte att kylboxen är defekt. Torka vid behov bort vattnet med en torr trasa. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 177 Donnerstag, 15. Juli 2021 5:12 17SV Användning ACX3

• Justera temperaturen efter mängden och typen av livsmedel.

• Livsmedel tar lätt upp eller utsöndrar lukter eller smaker. Livsmedel ska alltid för- varas övertäckta eller i förslutna behållare/flaskor.

• Välj en uppställningsplats med god ventilation som är skyddad mot direkt solljus.

• Låt varm mat svalna innan den läggs in i kylen.

• Öppna inte kylapparaten oftare än nödvändigt.

• Låt inte kylapparaten vara öppen längre än nödvändigt.

• Om kylboxen har en korg: För optimal energiförbrukning ska du placera korgen som den var placerad vid leveransen.

• Kontrollera med jämna mellanrum att lockets tätning sitter korrekt.

6.3 Använda kylboxen i likströmsläge

Gör på följande sätt (bild 6, sida 5):

1. Ställ kylboxen på ett fast och jämnt underlag.

2. Anslut likströmsanslutningskabeln (bild 2 1, sida 3 och bild 3 1, sida 4) till lik-

strömsuttaget i fordonet. ✔ Kylboxen startar och kyler kylfacket. ➤ Dra ut likströmsanslutningskabeln för att stänga av kylboxen.

6.5 Använda kylboxen i växelströmsläge

Gör på följande sätt (bild 7, sida 6):

1. Ställ kylboxen på ett fast och jämnt underlag.

2. Anslut växelströmsanslutningskabeln (bild 2 2, sida 3 och bild 3 2, sida 4) till

3. Vrid kyleffektsreglaget (bild 4 1, sida 4 och bild 5 1, sida 5) till önskat läge.

✔ Kylboxen startar och kyler kylfacket. ANVISNING Om kylboxen ansluts till fordonets el, kom ihåg att du måste slå på tänd- ningen för att den ska få ström. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 178 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Användning

Ansluta kylboxen till ett externt gasoluttag (ACX3 30 och ACX3 40)

Gör på följande sätt (bild 8, sida 6):

1. Gör en okulärbesiktning av slangen (för att se om det finns sprickor, uppluck-

ringar eller andra skador på den).

2. Ställ kylboxen på ett fast och jämnt underlag.

3. Anslut slangen till kylboxens gasolanslutning.

Använd här två U-nycklar med nyckelvidd 13 mm och 17 mm.

– att slangen inte kläms eller viks – ligger på säkert avstånd från brännaren

5. Dra av skyddshättan från gasolanslutningens säkerhetskoppling.

• Använd endast provade och godkända slangar (DIN 4815 del 2) med en längd på maximalt 1,5 m.

• Kylboxen får endast användas med tekniskt felfria slangar.

• Byt ut slangen om den är porös eller i de fall detta är ett krav enligt det nationella regelverket. OBSERVERA!

• Använd endast propan- eller butangasolflaskor (inte naturgas eller stadsgas) med provade och godkända tryckreduceringsventiler och passande kopplingsdel. Jämför tryckangivelsen på typskylten med tryckuppgifterna på propan- eller butangasolflaskans tryckregulator.

• Beakta gällande bestämmelser om tryckvärden. Använd en fast inställd, DIN-DVGW-godkänd tryckregulator: – För Tyskland gäller: DIN EN 16129. – För Europa gäller: EN 732, EN 521 och EN 437:2019-04. VARNING! Kylboxen måste kunna spärras separat genom en spärranordning i gasolledningen. Spärranordningen måste sitta på ett ställe som är lätt att komma åt. VARNING! Byt ut slangen om den är porös eller i de fall detta är ett krav enligt det nationella regelverket. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 179 Donnerstag, 15. Juli 2021 5:12 17SV Användning ACX3

7. Öppna ventilen på säkerhetskopplingen.

8. Öppna gasolflaske- eller gasolbehållarventilen.

9. Kontrollera tätheten på alla anslutningar/kopplingar med läckspray.

Anslutningsställena är täta när inga bubblor bildas. Koppla bort kylboxen från den externa gasoltillförseln (ACX3 30 och ACX3 40)

1. Stäng ventilen för gasolportens säkerhetskoppling.

2. Koppla bort slangen genom att föra hylsan mot ventilhandtaget.

3. Sätt skyddshättan på säkerhetskopplingen.

4. Vrid kyleffektsreglaget (bild 4 2, sida 4 och bild 5 2, sida 5) moturs till ändlä-

get (läge ””). Ansluta kylboxen till en gasolflaska (ACX3 30 och ACX3 40) Beakta följande landsspecifika kategorier gällande gastyp och gastryck:

1. Gör en okulärbesiktning av slangen (för att se om det finns sprickor, uppluck-

ringar eller andra skador på den).

VARNING! Kontrollera aldrig tätheten i närheten av öppna lågor eller tändkällor. Land Apparatkategorier Danmark (DK), Finland (FI), Ungern (HU), Norge (NO), Polen (PL), Sverige (SE)

B/P – 50 mbar VARNING! Byt ut slangen om den är porös eller i de fall detta är ett krav enligt det nationella regelverket. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 180 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Användning

2. Anslut kylboxen ACX3 30 eller ACX3 40 till gasolslangen (bild 9, sida 7) och

till gasolflaskan (bild 0, sida 8).

3. Kontrollera tätheten på alla anslutningar/kopplingar med läckspray.

Anslutningsställena är täta när inga bubblor bildas. Byta ut gasolflaskan (ACX3 30 och ACX3 40)

1. Stäng ventilen på gasolflaskan.

2. Skruva av tryckregulatorn från flaskan.

3. Kontrollera slangens skick.

4. Byt ut slangen om materialet är sprött eller poröst.

5. Anslut slangen till gasolflaskan (bild 0, sida 8).

1. Tryck in gasolpatronen nerifrån i kylboxens anslutning (bild a, sida 9).

2. Kontrollera tätheten på alla anslutningar/kopplingar med läckspray.

Anslutningsställena är täta när inga bubblor bildas. VARNING! Kontrollera aldrig tätheten i närheten av öppna lågor eller tändkällor. VARNING!

• Byt ut gasolflaskan på en plats med god ventilation.

• Se till att det inte finns någon öppen låga eller eld i närheten.

• Byt bara gasolflaskan när apparaten är avstängd. VARNING!

• Beakta gasolpatronens handhavande- och förvaringsanvisningar.

• Säkerställ att gasolpatronens och kylboxens anslutningar är fria från smuts. ANVISNING Kylboxen passar att användas med självlåsande gasolpatroner av typen CAMPINGAZ CP250. VARNING! Kontrollera aldrig tätheten i närheten av öppna lågor eller tändkällor. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 181 Donnerstag, 15. Juli 2021 5:12 17SV Användning ACX3

6.7 Använda kylboxen i gasolläge

Gör på följande sätt (bild b, sida 10):

1. Vrid kyleffektsreglaget (bild 4 2, sida 4 och bild 5 2, sida 5) till högsta läget.

2. Tryck på kyleffektsreglaget och håll det intryckt.

3. Tryck efter 10 sekunder på tändningsknappen (bild 4 3, sida 4 och bild 5 3,

sida 5) flera gånger i snabb följd tills lågan tänds. ✔ Om tändningen har gått bra syns lågan i synglaset (bild 2 5, sida 3 och bild 3 5, sida 4).

4. Håll kyleffektsreglaget nedtryckt i ytterligare 20 sekunder.

Stänga av kylboxen: ➤ Stäng gasolventilen på kylboxen och på gasolflaskan.

1. Avbryt spännings- och gasoltillförseln.

3. Lägg in en trasa i kylboxen så att smältvatten sugs upp.

4. Låt locket vara öppet.

5. Torka kylboxen med en trasa.

OBSERVERA! Avlägsna aldrig isbeläggningar eller fastfrusna föremål med mekaniska verktyg. ANVISNING Efterhand kan frost bildas på kylflänsarna inuti kylboxen. När detta frost- skikt når 3 mm tjocklek bör kylboxen frostas av. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 182 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Rengöring och skötsel

7 Rengöring och skötsel

➤ Rengör produkten då och då med en fuktig trasa.

7.1 Rengöra gasolbrännaren

8 Garanti Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens representant i ditt land (se dometic.com/dealer) om produkten är defekt. Vid reparations och garantiärenden ska följande dokument skickas med när du retur- nerar produkten:

• En kopia på fakturan med inköpsdatum

• En reklamationsbeskrivning eller felbeskrivning OBSERVERA! Risk för skada Använd inga vassa eller hårda föremål för rengöring, använd inga frätande rengöringsmedel; produkten kan skadas. VARNING!

• Arbete på gasolanordningar får endast utföras av en behörig tekni- ker.

• Låt brännaren svalna innan den rengörs. ANVISNING

• Smuts i gasolbrännaren leder till bristfällig tändning eller hastig för- bränning.

• Tillverkaren rekommenderar också att man rengör brännaren när den inte har varit i bruk under en längre tid och åtminstone en gång om året. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 183 Donnerstag, 15. Juli 2021 5:12 17SV Felsökning ACX3

9Felsökning Problem Möjlig orsak Lösning Kylboxen fungerar inte. Kylboxen har inte ställts upp som den ska. Kontrollera att apparaten står vågrätt. Kontrollera att det finns god ventila- tion. Kylkretsen är defekt. Detta får endast utföras på en auktori- serad reparationscentral. I likströmsläge: Kylboxen fungerar inte (kontakten är isatt). Det finns ingen spän- ning i fordonets uttag för likström. På de flesta fordon finns det ingen spänning i uttaget för likström om tändningen inte har slagits på. Hållaren på uttaget för likström är smutsig. Det ger dålig elektrisk kon- takt. Om stickkontakten blir mycket varm i uttaget för likström, måste antingen hållaren rengöras eller så är stickkon- takten möjligtvis inte korrekt ansluten. Likströmskontaktens säkring har gått. Byt ut likströmskontaktens säkring mot en säkring med samma värde. Fordonets säkring har gått. Byt fordonssäkringen i likströmsutta- get (vanligtvis 15 A, se fordonets bruksanvisning). I växelströmsläge: Kylboxen fungerar inte (kontakten är isatt). Det finns ingen spän- ning i växelströmsutta- get. Prova med ett annat uttag. I gasolläge: Kylboxen fungerar inte (kylboxen är ansluten till gasol). Kylboxen är inte anslu- ten till gasolen på rätt sätt. Kontrollera att gasoltillförseln fungerar felfritt. Kontrollera att ventilen på gasolflaskan är öppen. Kontrollera att det finns gasol i flaskan. Kontrollera om flera energikällor är anslutna samtidigt. Håll kyleffektsreglaget intryckt lite längre för att tända lågan. Kylboxen startar inte efter en längre tids avstäng- ning. – Ställ kylboxen, utan anslutna energi- källor, upp och ned och vänta ca fem minuter. Vänd på kylboxen igen och starta den på nytt. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 184 Donnerstag, 15. Juli 2021 5:12 17SV ACX3 Avfallshantering

10 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. 11 Tekniska data ACX3 30 ACX3 40Gasolförbrukning: 12,6 g/hNominell värmebelast- ning Butan:175 WMinimal värmebelast- ning Butan:128 WAnslutningsspänning: 12 Vg 220–240 Vw, 50/60 Hz Effektförbrukning: 75 W 85 WKyleffekt: Max. 30 °C under omgivningstemperaturTotal volym: 33 l 41 l Energiförbrukning: 1,4kWh/24h 1,6kWh/24h Klimatklass: NOmgivningstemperatur: 16 till 32 °CBulleremission: 0 dBKöldmedium: 159 g H O+86g NH

Mått i mm: se bild e, sida 12 Vikt: Ca 16 kg Provning/certifikat:
