Termék típusa	Abszorpciós hűtő
Márka	Dometic
Modell	CombiCool ACX3 40G
Teljes térfogat	41 L
Tömeg	16 kg
Elektromos tápegység	12 V DC / 220-240 V AC, 50/60 Hz
Gázellátás	Propán vagy bután (fogyasztás 12,6 g/h)
Maximális hűtőteljesítmény	30 °C-kal a környezeti hőmérséklet alatt
Elektromos fogyasztás	1,6 kWh/24 h
Klímaosztály	N (16-32 °C)
Hűtőközeg	159 g H2O + 86 g NH3 (ammónia)
Fő funkciók	Élelmiszerek hűtése és tárolása
Használat	Járművek, kemping, szabadtér (gáz üzemmód), beltér (elektromos üzemmód)
Biztonság	Biztonsági leállás, gázszivárgás elleni védelem, gáz használata csak szabadban
Szokásos karbantartás	Nedves ruhával történő tisztítás, manuális leolvasztás (jégréteg > 3 mm)
Gázégő tisztítása	Szakképzett szakember által, legalább évente egyszer
Garancia	Törvényes, vegye fel a kapcsolatot a forgalmazóval vagy a Dometic-kel
Zajkibocsátás	> 0 dB
Tartozékok	Jégkockatartó fedéllel
Használat gázkazettával	CAMPINGAZ CP250 típus (ACX3 40G-hez)

Gyakran ismételt kérdések - CombiCool ACX3 40G DOMETIC

Hogyan használjam a hűtőt gáz üzemmódban?

Csatlakoztassa a gázpalackot vagy a patronot. Forgassa a hűtőteljesítmény-szabályozót a maximális állásba, tartsa lenyomva, és nyomja meg többször a gyújtógombot, amíg a láng láthatóvá válik a lángkémlelőn. Tartsa lenyomva a szabályozót további 20 másodpercig. Csak szabadban használja.

Használhatom a hűtőt beltéren?

Igen, csak elektromos üzemmódban (12 V vagy 240 V). Gáz üzemmódban a hűtőt kizárólag a szabadban szabad használni a fulladás- és robbanásveszély miatt.

Hogyan olvasszam le a hűtőt?

Kapcsolja ki az elektromos és gázellátást. Ürítse ki a készüléket, helyezzen egy rongyot a belsejébe a víz felszívásához, hagyja nyitva a fedelet, amíg a jég elolvad, majd törölje szárazra egy ronggyal. Soha ne használjon mechanikus szerszámokat.

Mit tegyek gázszag esetén?

Azonnal zárja el a gáz elzárócsapját és a palackszelepet. Ne kapcsoljon be semmilyen elektromos kapcsolót. Oltson el minden nyílt lángot. Szellőztesse ki a helyiséget. Ellenőriztesse a rendszert szakemberrel. Soha ne ellenőrizze a tömítettséget lánggal.

Mennyi a hűtő elektromos fogyasztása?

Az átlagos elektromos fogyasztás 1,6 kWh/24 h 240 V-os üzemmódban. Az elektromos teljesítmény 85 W.

Milyen típusú gázt használjak?

Kizárólag propán- vagy butángázt használjon (nem földgázt). Patronokhoz használja a CAMPINGAZ CP250 típust. A megengedett nyomások országonként változnak (28-30 mbar, 30 mbar, 37 mbar vagy 50 mbar). Tekintse meg az adattáblát.

Hogyan csatlakoztassam a hűtőt egy gázpalackhoz?

Használjon megfelelő tömlőt (max. 1,5 m). Csatlakoztassa a tömlőt a hűtő gázcsatlakozójához két lapos kulcs segítségével. Nyissa ki a palackszelepet. Ellenőrizze a tömítettséget szivárgásérzékelő spray-vel. Győződjön meg róla, hogy nem képződnek buborékok.

A hűtő nem hűt, mit ellenőrizzek?

Ellenőrizze, hogy a készülék vízszintes-e, és hogy a szellőzés megfelelő-e. DC üzemmódban ellenőrizze a szivargyújtó aljzatot és a biztosítékokat (jármű és csatlakozó). AC üzemmódban próbáljon ki egy másik aljzatot. Gáz üzemmódban ellenőrizze, hogy a palack nem üres, a szelep nyitva van, és a gyújtás helyesen történt. Ha a probléma továbbra is fennáll, forduljon egy hivatalos szervizhez.

Hogyan tisztítsam a gázégőt?

Az égő tisztítását szakképzett szakembernek kell elvégeznie. Hagyja lehűlni az égőt a beavatkozás előtt. Javasolt az égőt legalább évente egyszer, valamint hosszú használaton kívüli időszak után tisztítani. Ne próbálja meg saját maga tisztítani.

Mi a termék garanciája?

A törvényes garanciális időszak érvényes. Hiba esetén vegye fel a kapcsolatot a forgalmazóval vagy a helyi Dometic képviselettel. Csatolja a számla másolatát és a hibaleírást. A javításokat hivatalos szerviznek kell végeznie.

HASZNÁLATI ÚTMUTATÓ CombiCool ACX3 40G DOMETIC

Abszorpciós hűtőláda

Használati utasítás. 304

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utastások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra:dometic.com.

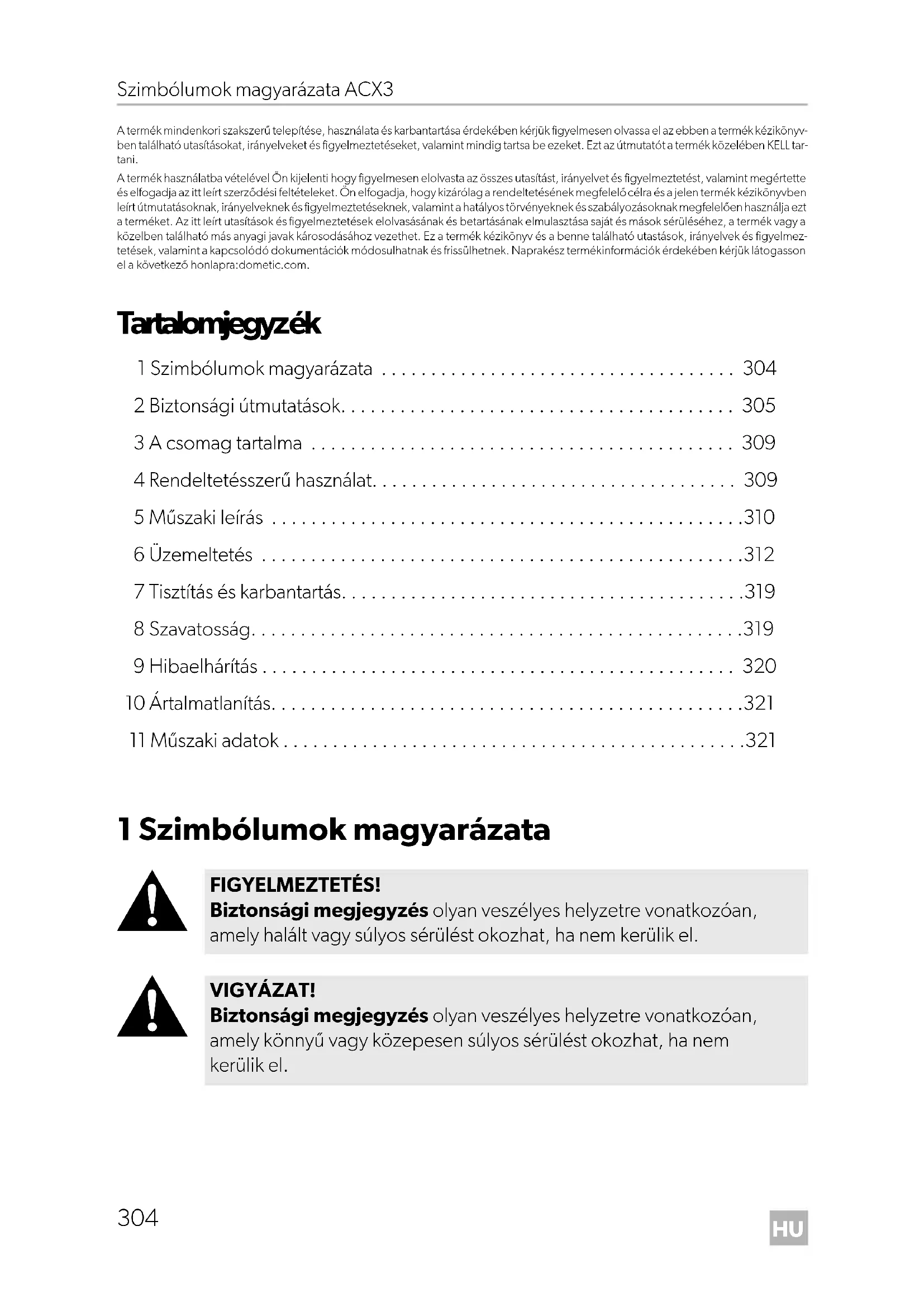

Tartalomjegyzék

1 Szimbólumok magyarázata 304
2 Biztonsági útmutatások.... 305
3 A csomag tartalma 309
4 Rendeltetésszerű használat. 309
5 Müszaki leírás ....310
6 Üzemeltetés ....312
7 Tisztítás és karbantartás. 319
8 Szavatosság....319
9 Hibaelhárítás 320
10 Ártalmatlanítás. 321
11 Műszaki adatok....321

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozóan, amely halált vagy súlyos sérülést okozhat, ha nem kerülik el.

VIGYÁZAT!

Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozóan, amely könnyű vagy közepesen súlyos sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Felhívás olyan helyzetre, amely dologi kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS

A termék kezelésére vonatkozó kiegészítő információk.

2 Biztonsági útmutatások

2.1 Alapvető biztonság

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.

Áramütés miatti veszély

• Ne használja a hűtőkészüléket, ha az láthatóan megsérült.
• Ha a hűtőkészülék csatlakozókábele megsérült, akkor a veszélyek elkerülése érdekében a gyártóval, a szervizzel vagy egy hasonlóan képzett szakemberrel kell kicseréltetni ezt.
• Ezen a hűtőkészüléken csak szakember végezhet javításokat. A helytelen javítások jelentős veszélyeket okozhatnak.

Tüzveszély

• A készülék elhelyezésekor ügyeljen arra, hogy ne csípje be és ne károsítsa a tápkábelt.
• Ne helyezzen el több hordozható aljzatot, vagy hordozható tápegységet a készülék hátsó részénél.

Egészségkárosodás veszélye

• A hütőkör sérülése esetén (ez az ammóniaszagról ismerhető fel):
• Kapcsolja ki a készüléket.
  – Kerülje a nyílt lángot és a gyújtószikrákat.
  – Szellőztesse ki jól a helyiséget.

- Az abszorpciós aggregátot tilos felnyitni. Nagy nyomás uralkodik benne és felnyitáskor sérüléseket okozhat.

- A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.

- A készülékkel gyerekek nem játszhatnak.

• A tisztítást és a felhasználói karbantartást felügyelet nélküli gyermekek nem végezhetik.
• A 3 és 8 év közötti gyermekek már kivehetnek és berakhatnak élelmiszereket a hűtőkészülékekbe.

Robbanásveszély

- Tilos a hűtőkészülékben robbanékony anyagokat, például gyúlékony hajtógázt tartalmazó permetpalackokat tárolni.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet.

Áramütés miatti veszély

• A hűtőkészülék üzembe helyezése előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
• Válassza le a hűtőkészüléket az áramellátásról
• minden tisztítás és ápolás előtt
• minden használat után

Egészségkárosodás veszélye

• A készüléket csak jól szellőző helyeken üzemeltesse.
• A készüléket csak felügyelet mellett üzemeltesse.
• A készüléket csak egy energiaforrásról üzemeltesse.

Az élelmiszer szennyeződésének elkerülése érdekében kérjük tartsa be a következő útmutatásokat:

• Ellenőrizze, hogy a készülék hűtési teljesítménye megfelel-e a hűteni kívánt élelmiszerek követelményeinek.
• Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
• Ha hosszabb időszakokra kinyitja a hűtőkészüléket, azzal jelentősen megnövekedhet a hőmérséklet a készülék rekeszeiben.

- Tisztítsa meg rendszeresen az élelmiszerrel érintkező felületeket és a hozzáférhető lefolyórendszereket.

• Ha hosszú időre üresen hagyja a készüléket:
  – Kapcsolja ki a készüléket.
  – Olvassza le a készüléket.
  – Tisztítsa meg és szárítsa meg a készüléket.
  – A készülék belsejében történő penészképződés érdekében hagyja nyitva a fedelet.

FIGYELEM! Károsodás veszélye

- Ellenőrizze, hogy a típustáblán feltüntetett feszültségadatok egyeznek-e a rendelkezésre álló energiaellátással.

- A hűtőkészüléket kizárólag a következő módon csatlakoztassa:

– Az egyenáramú csatlakozókábellel a jármű egyenáramú hálózatához
– Vagy egy váltakozó áramú hálózati aljzathoz csatlakoztassa a váltakozó áramú csatlakozókábelt

• Soha ne húzza ki a csatlakozódugót a kábelnél fogva az aljzatból.
• Ha a hűtőkészülék egy egyenáramú aljzathoz van csatlakoztatva: Mielőtt a gyorstöltő készüléket csatlakoztatja, válassza le a hűtőkészüléket és más fogyasztókat a járműakkumulátorról.
• Ha a hűtőkészülék egy egyenáramú aljzathoz van csatlakoztatva: Válassza le a hűtőkészüléket a hálózatról vagy húzza ki, ha a jármű motorját kikapcsolja. Ellenkező esetben a járműakkumulátor lemerülhet.
• A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.
• A hűtőkészülék szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőkészüléket.
• Ne használjon elektromos készülékeket a hűtőkészülék belsejében, kivéve, ha ezeket a készülékeket a gyártó erre a célra javasolja.
• Ne helyezze a hűtőkészüléket nyílt láng vagy más hőforrás (fűtés, erős napsugárzás, gáztűzhely stb.) közelébe.
• A hűtőközeg megfelelő keringetése érdekében a hűtőkészülék dőlésszöge nem lépheti túl a 3°-ot. Ehhez egy vízszintmérő segítségével állítsa vízszintes helyzetbe a hűtőkészüléket.
• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
• Ne töltsön folyadékokat vagy jeget a belső tartályba.
• Soha ne merítse vízbe a hűtőkészüléket.
• Védje a hűtőkészüléket és a kábeleket a hőtől és a nedvességtől.
• A hűtőkészüléket ne tegye ki az eső hatásának.

• Túlmelegedés kockázata!

Mindig gondoskodjon arról, hogy a hűtőkészülék mind a négy oldalánál legyen elegendő hely a szellőzéshez. Minden olyan tárgyat tartson távol a szellőzőterülettől, amely korlátozná a hűtő szerkezeti elemekhez menő légáramlatot.

Ne helyezze a hűtőkészüléket zárt rekeszekbe vagy olyan területekre, ahol nincs vagy minimális a légáramlás.

- Tartsa be a minimális távolságokat (1. ábra, 3. oldal).

2.2 Biztonság gázüzem során

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.

Robbanásveszély

- A készüléket csak az adattáblán megadott nyomással üzemeltesse. Csak olyan fix beállítású nyomásszabályozót használjon, amely megfelel a nemzeti előírásoknak.

• Gázüzemben a készülék csak kültéren üzemeltethető.

- Fulladásveszély!

Ha rosszul szellőző helyeken gázról üzemelteti a készüléket, az oxi-génhiányt okozhat ezekben a helyiségekben.

- Olyan rosszul szellőző helyeken mint például zárt helyiségek, sátrak, tehergépjárművek, lakókocsik, lakóautók, vitorláshajók, jachtok, hajók, és tehergépjármű-fülkék, ne használja a készüléket.

- Soha ne üzemeltesse a készüléket gázról:

- Ben zinkutakon

- Garázsokban

- K o m p o k o n

- Vezetés közben

- Ne helyezze a készüléket gyúlékony anyagok (papír, száraz levelek, textíliák) közelébe.

- A gyúlékony tárgyakat tartsa távol az égőfejtől.

- Soha ne ellenőrizze a készülék tömítettségét nyílt lánggal.

• Gázszag esetén:

– Zárja el a gázellátás zárócsapját és a palackszelepet.

– Ne működtesse az elektromos kapcsolókat.

- Oltsa el a nyílt lángokat.

– Egy szakértő vállalattal ellenőriztesse a gázberendezést.

FIGYELEM! Károsodás veszélye

- Csak propán- vagy butángázt (földgázt ne) használjon.

2.3 Folyékony gáz kezelésére vonatkozó biztonsági óvin- tézkedések

FIGYELMEZTETÉS!

• Használat után mindig válassza le a folyékony gázt tartalmazó palackot.
• A folyékony gázt tartalmazó palackokat mindig fűtő-, vagy főzőberendezésektől és más szikra-, vagy hőforrásoktól elzárva, jól szellőző területen, gyermekektől elzárva tárolja.
• Soha ne tárolja a folyékony gázt tartalmazó palackokat szellőzés nélküli helyeken vagy a talajszint alatt (tölcsérszerű bemélyedésekben).
• Soha ne tárolja a folyékony gázt tartalmazó palackokat épületekben, például garázsban.
• Minden beltéri tárolás az országos szabályozásoknak megfelelően kell hogy történjen.
• Ne tárolja a folyékony gázt tartalmazó palackokat az oldalukra fektetve.
• Védje a folyékonygáz palackokat a közvetlen napsugárzástól. A hőmérséklet ne haladja meg az 50 °C-ot.

3 A c s o m a g t

• Abszorpciós hűtőkészülék (más néven hűtőláda)
• Fedeles tál jégkockák készítéséhez

4 Rendeltetésszerű használat

A hütöláda élelmiszerek hütésére alkalmas. A hütöláda nem alkalmas nyers hús vagy nyers hal hütésére.

A hűtőláda egynél több energiaforráshoz is csatlakoztatható. A hűtőládát úgy tervez-ték, hogy 12 V-os vagy 240 V-os áramforrásról vagy gázzal is lehessen üzemeltetni.

Gázzal történő üzemeltetés esetén a hűtőláda csak kültéren üzemeltethető. Ha a hűtőláda elektromos áramról működik, akkor zárt térben is üzemeltethető.

A hütöláda a következőkre is alkalmas:

• használat járművekben
• kemping használat

A hűtőláda nem alkalmas a következőkre:

• Korrozív, maró hatású vagy oldószert tartalmazó anyagok tárolására
• Élelmiszerek fagyasztására

Ez a hűtőláda nem alkalmas beépített készülékként történő használatra.

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

5 M ú s z a k i l e

A hűtőláda hordozható. A hűtőláda a környezeti hőmérsékletnél körülbelül 30 °C-nál alacsonyabb hőfokig képes lehüteni vagy hidegen tartani az árukat.

5.1 Csatlakozók

Sz., itt:

2. ábra, 3. o l d ádírás

3. ábra, 4. oldal

1 Egyenáramú csatlakozókábel

2 Váltakozó áramú csatlakozókábel

Sz., itt:

1. ábra, 3. old adírás
2. ábra, 4. oldal

3 Kezelőelemek

4 Gáz csatlakozócsonk (csak ACX3 30 és ACX3 40)
4 Gázpatron (csak ACX3 40G)
5 Láng-kémlelőablak

5.2 Kezelőelemek

Sz., itt:

1. ábra, 4. old adírás
2. ábra, 5. oldal

1 Hűtési teljesítmény szabályozó (váltakozó áramú üzem)
2 Hütési teljesítmény szabályozó (gázüzem)
3 Gyújtógomb

Ha a váltóáramú hálózathoz csatlakoztatja a hűtőkészüléket, akkor a váltakozó áramú üzemhez kialakított hűtési teljesítmény szabályozóval (1) lehet beállítani a kívánt hűtési teljesítményt.

▶ A hűtési teljesítmény növeléséhez óra járásával egyező irányba forgassa a hűtési teljesítmény szabályozót (1).
A maximális hűtési teljesítmény beállításához forgassa a hűtési teljesítmény szabályozót (1) az óra járásával egyező irányba ütközésig.
▶ A hűtési teljesítmény csökkentéséhez az óra járásával ellenkező irányba forgassa a hűtési teljesítmény szabályozót (1).
A hűtőkészülék kikapcsolásához forgassa el az óra járásával ellenkező irányba ütközésig a hűtési teljesítmény szabályozót (1).

Ha a hűtőkészülék az egyenáramú csatlakozóaljzathoz van csatlakoztatva, akkor a hűtési teljesítmény nem állítható be.

Ha a hűtőkészüléket gázról üzemelteti, akkor a gázüzemhez kialakított hűtési teljesítmény szabályozóval (2) lehet beállítani a kívánt hűtési teljesítményt.

▶ A hűtési teljesítmény növeléséhez óra járásával egyező irányba forgassa a hűtési teljesítmény szabályozót (2).
A maximális hűtési teljesítményhez állítsa a hűtési teljesítmény szabályozót (2) a legmagasabb beállításra.
▶ A hűtési teljesítmény csökkentéséhez az óra járásával ellenkező irányba forgassa a hűtési teljesítmény szabályozót (2).
A hűtőkészülék kikapcsolásához forgassa el az óra járásával ellenkező irányba ütközésig a hűtési teljesítmény szabályozót (2).

6 Ü z e m e l t e t

FIGYELEM! Károsodás veszélye

• Ügyeljen arra, hogy csak olyan tárgyak, illetve áruk legyenek a hűtőkészülékben, amelyek lehűthetők a kiválasztott hőmérsékletre.
• Ügyeljen arra, hogy üvegtárolókban levő italok vagy ételek ne hülje- nek le túlzottan. Megfagyáskor a folyadékok kitágulnak és szétrop- panthatják az üvegedényeket.
• Ügyeljen a hütőkonténer megfelelő szellőzésére, hogy a keletkező hő távozni tudjon. Ellenkező esetben nem biztosítható a megfelelő működés. Különösen a szellőzőnyílásokat nem szabad letakarni.

MEGJEGYZÉS

• Az utazás előtt körülbelül 24 óráig hálózatról vagy gáz használatával hűtse elő hűtőkészóléket. Ezáltal az alkalmazás helyén gyorsabban elérheti a kívánt hűtési teljesítményt.
• A hűtési teljesítményt az alábbiak befolyásolhatják:

– a környezeti hömérséklet,

– a konzerválandó élelmiszerek mennyisége,

- a f e d é l n y i t á s g y a k o r i s á g

- Néhány vízcsepp képződhet a hűtőláda belsejében, amennyiben az hosszabb időn át üzemelt. Ez normális jelenség, mivel a levegőben lévő nedvesség vízcseppekké alakul, amikor a hűtőkészülékben a hőmérséklet lecsökken. A hűtőkészülék megfelelően működik. Adott esetben törölje ki a nedvességet száraz ruhával.

Az új hűtőkészülék üzembe helyezése előtt higiéniai okokból tisztítsa meg nedves kendővel a készülék belső és külső részét (lásd itt is: „Tisztítás és karbantartás” fej., 319. oldal).

▶ A felnyitáshoz nyomja meg a kezelőelemek borítását (2. ábra 3, 3. oldal és 3. ábra 3, 4. oldal).
A záráshoz nyomja a kezelőelemek borítását (2. ábra 3, 3. oldal és 3. ábra 3, 4. oldal), a fedél irányába, amíg az a helyére nem pattan.
▶ Italok, stb. tárolása esetén először a hűtőláda alsó részét töltse fel.

6.1 Étel tárolása

Az élelmiszerpazarlás elkerülése érdekében vegye figyelembe a következőket:

• Tartsa a lehető legalacsonyabb szinten a hómérséklet ingadozását. A hűtőláda ajtaját csak olyan gyakran és annyi ideig nyissa ki ahányszor és ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni.
• A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be.
• Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.

6.2 Energiatakarékosság

• Olyan jól szellőző helyet válasszon ki, amely védve van a közvetlen napsugárzástól.
• Hagyja lehülni a meleg ételeket, mielőtt azokat hűtés céljára a hűtőkészülékbe helyezné.
• Ne nyissa ki a szükségesnél gyakrabban a hűtőkészüléket.
• Ne hagyja nyitva a szükségesnél hosszabb ideig a hűtőkészüléket.
• Ha a hűtő rendelkezik kosárral: Az optimális energiafogyasztás érdekében a kosarat a kiszállítási helyzetbe pozicionálja.
• Rendszeresen ellenőrizze, hogy a fedél megfelelően illeszkedik-e.

6.3 A hűtőláda használata egyenáramú üzemben

Ehhez a következő módon járjon el (6. ábra, 5. oldal):

1. A hűtőkészüléket szilárd, sík aljzatra állítsa.
2. Csatlakoztassa az egyenáramú csatlakozókábelt (2. ábra 1, 3. oldal és 3. ábra 1, 4. oldal) a jármű egyenáramú csatlakozóaljzatához.

√ A hűtőláda megkezdi a belső tér hűtését.

▶ A hűtőkészülék üzemen kívül helyezéséhez húzza ki az egyenáramú csatlakozó-kábelt.

6.4 Csatlakoztatás a jármű áramellátásához

MEGJEGYZÉS

Ha a hűtőkészüléket járműve áramellátásához csatlakoztatja, vegye figyelembe, hogy a készülék ellátásához adott esetben be kell kapcsolnia a gyújtást.

6.5 A hűtőláda használata váltakozó áramú üzemben

Ehhez a következő módon járjon el (7. ábra, 6. oldal):

1. A hűtőkészüléket szilárd, sík aljzatra állítsa.
2. A váltakozó áramú csatlakozókábelt (2. ábra 2, 3. oldal és 3. ábra 2, 4. oldal) csatlakoztassa a váltakozó áramú hálózathoz.
3. Fordítsa a hűtési teljesítmény szabályozót (4. ábra 1, 4. oldal és 5. ábra 1, 5. oldal) a kívánt állásba.

√ A hűtőláda megkezdi a belső tér hűtését.

6.6 A hűtőláda csatlakoztatása gázellátáshoz

FIGYELMEZTETÉS!

• Csak legfeljebb 1,5 m hosszú, ellenőrzött tömlőket (DIN 4815 2. rész) szabad használni.
• A hűtőkészüléket csak műszakilag kifogástalan állapotú tömlőkkel szabad üzemeltetni.
• Ha a tömlő porózus, vagy ha az országos előírások ezt megkövetelik, cserélje ki a tömlőt.

FIGYELEM!

• Csak ellenőrzött nyomáscsökkentő szeleppel és megfelelő fejrésszel rendelkező propán- vagy butángázpalackokat (földgázt vagy köz- üzemi gázt ne) használjon. Hasonlítsa össze az adattáblán lévő nyomásadatot a propán- vagy butángázpalack nyomásszabályozóján lévő nyomásadattal.
• Vegye figyelembe az adott országban engedélyezett nyomásokat. Előre beállított, DIN-DVGW tanúsítvánnyal rendelkező nyomásszabályozót használjon:

– Németországban érvényes: DIN EN 16129.

– Európában érvényes: EN 732, EN 521 és EN 437:2019-04.

A hütőláda csatlakoztatása külső gázellátás aljzathoz (ACX3 30 és ACX3 40)

FIGYELMEZTETÉS!

A hűtőkészüléknek a gázvezetékbe szerelt záróberendezésen keresztül külön elzárhatónak kell lennie. A záróberendezésnek könnyen hozzáférhetőnek kell lennie.

Ehhez a következő módon járjon el (8. ábra, 6. oldal):

1. Szemrevételezéssel ellenőrizze a tömlőt (nincsenek-e rajta repedések, kopások, sérülések).

FIGYELMEZTETÉS!

Ha a tömlő porózus, vagy ha az országos előírások ezt megkövetelik, cserélje ki a tömlőt.

1. A hűtőkészüléket szilárd, sík aljzatra állítsa.
2. Csatlakoztassa a tömlőt a hűtőkészülék gázcsatlakozó csonkjához.

Ehhez használjon 13 mm és 17 mm méretű villáskulcsokat.

1. Biztosítsa a következőket:

– A tömlő ne legyen összenyomva vagy megtörve
– A tömlő biztonságos távolságban legyen az égőfejtől

1. Húzza le a védőkupakot a gázcsatlakozás biztonsági csatlakozókapcsolójáról.
2. Illessze be a tömlő csatlakozóhüvelyét a biztonsági csatlakozókapcsolóba, ez hallhatóan a helyére pattan.
3. Nyissa ki a szelepet a biztonsági csatlakozókapcsolón.
4. Nyissa ki a gázpalack, vagy gáztartály szelepét.

FIGYELMEZTETÉS!

A tömítettséget tilos nyílt láng mellett vagy gyújtóforrások közelében ellenőrizni.

1. Ellenőrizze szivárgás-ellenőrző permettel a szerelési helyek tömítettségét.

A csatlakozási pontok akkor tömítettek, ha nem képződnek buborékok.

A hütőláda leválasztása a külső gázellátásról (ACX3 30 és ACX3 40)

1. Zárja el a szelepet a gázcsatlakozás biztonsági csatlakozókapcsolóján.
2. A persely a szelep fogantyújának irányába tolásával válassza le a tömlőt.
3. Helyezze fel a védőkupakot a biztonsági csatlakozókapcsolóra.
4. Forgassa el a hűtési teljesítmény szabályozót (4. ábra 2, 4. oldal és 5. ábra 2, 5. oldal) ütközésig óramutató járásával ellentétes irányba („O” pozíció).

A hütöláda csatlakoztatása gázpalackhoz (ACX3 30 és ACX3 40)

Vegye figyelembe a gáz típusára és nyomására vonatkozó következő országspecifikus kategóriákat:

Ország Készülékkategóriák

Dánia (DK), Finnország (FI), Magyarország (HU), Norvégia (NO), Lengyelország (PL), Svédország (SE)	I_3B/P - 30 mbar
Belgium (BE), Cseh Köztársaság (CZ), Franciaország(FR), Olaszország (IT), Hollandia (NL), Portugália (PT), Orosz Köztársaság (RU), Szlovákia (SK), Spanyolország (ES), Egyesült Királyság (GB)	I_3+ - 28-30 / 37 mbar
Németország (DE), Ausztria (AT), Svájc (CH), Luxemburg (LU)	I_3B/P - 50 mbar

1. Szemrevételezéssel ellenőrizze a tömlőt (nincsenek-e rajta repedések, kopások, sérülések).

FIGYELMEZTETÉS!

Ha a tömlő porózus, vagy ha az országos előírások ezt megkövetelik, cserélje ki a tömlőt.

1. Csatlakoztassa az ACX 3 30, ACX 3 40 hűtőládát a gáztömlőhöz (9. ábra, 7. oldal) és a gázpalackhoz (10. ábra, 8. oldal).

FIGYELMEZTETÉS!

A tömítettséget tilos nyílt láng mellett vagy gyújtóforrások közelében ellenőrizni.

1. Ellenőrizze szivárgás-ellenőrző permettel a szerelési helyek tömítettségét.

A csatlakozási pontok akkor tömítettek, ha nem képződnek buborékok.

Gázpalack cseréje (ACX3 30 és ACX3 40)

FIGYELMEZTETÉS!

• A gázpalackot jól szellőző helyen cserélje ki.
• Gondoskodjon róla, hogy ne legyen nyílt láng a közelben.

• A gázpalackot csak a készülék kikapcsolt állapotában cserélje ki.

• Zárja el teljesen a gázpalack szelepét.

• Tekerje le a nyomásszabályzót a palackról.
• Ellenőrizze a tömlő állapotát.
• Cserélje ki a tömlőt, ha annak anyaga törékeny vagy lyukacsos.
• Csatlakoztassa a tömőt a gázpalackhoz (10. ábra, 8. oldal).

Gázpatron csatlakoztatása a hűtőládához (ACX3 40G)

FIGYELMEZTETÉS!

• Vegye figyelembe a gázpatron kezelési-, és tárolási útmutatásait.
• Biztosítsa, hogy a gázpatron és a hűtőkészülék csatlakozásai szennyeződésmentesek legyenek.

MEGJEGYZÉS

A hűtőkészülék üzemeltetésére CAMPINGAZ CP250 típusú önbiztosító gázpatron alkalmas.

1. A gázpatront alulról nyomja bele a hűtőkészülék csatlakozójába (11. ábra, 9. oldal).

FIGYELMEZTETÉS!

A tömítettséget tilos nyílt láng mellett vagy gyújtóforrások közelében ellenőrizni.

1. Ellenőrizze szivárgás-ellenőrző permettel a szerelési helyek tömítettségét.

A csatlakozási pontok akkor tömítettek, ha nem képződnek buborékok.

A hűtőkészülék mozgatása előtt:

▶ Vegye ki a gázpatront.

6.7 A hűtőláda használata gázüzemben

Ehhez a következő módon járjon el (12. ábra, 10. oldal):

1. Fordítsa a hűtési teljesítmény szabályozót (4. ábra 2, 4. oldal és 5. ábra 2, 5. oldal) a maximum állásba.

2. Nyomja le és tartsa lenyomva a hűtési teljesítmény szabályozót.

3. Kb. 10 másodperc elteltével többször egymás után nyomja le a gyújtógombot (4. ábra 3, 4. oldal és 5. ábra 3, 5. oldal) amíg a láng meg nem gyullad.

√ Sikeres begyújtás esetén a láng-kémlelőablakban (2. ábra 5, 3. oldal és 3. ábra 5, 4. oldal) látható a láng.

1. További 20 másodpercig tartsa nyomva a hűtési teljesítmény szabályozót.

A hűtőláda kikapcsolásához:

Zárja el a hűtőkészüléken és a gázpalackon lévő gázszelepet.

6.8 A hűtőláda leolvasztása

FIGYELEM!

A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására ne használjon mechanikus szerszámokat.

MEGJEGYZÉS

A hűtőkészülék belsejében, a hűtőbordákon idővel dér képződik. Ha ez a dérréteg eléri a kb. 3 mm vastagságot, akkor le kell olvasztani a hűtőkészüléket.

1. Szakítsa meg a tápfeszültség- és gázellátást.
2. Ürítse ki a hűtőládát.
3. Helyezzen egy kendőt a hűtőládába, így felitathatja a leolvadó vizet.
4. Hagyja nyitva a fedelet.
5. Egy kendővel törölje szárazra a hűtőládát.

7 Tisztítás és karbantartás

FIGYELEM! Károsodás veszélye

Ne használjon éles vagy kemény tárgyakat vagy tisztítóeszközöket a tisztításhoz, mivel azok a termék sérülését okozhatják.

▶ Alkalmanként tisztítsa meg a terméket nedves ruhával.

7.1 A gázégő tisztítása

FIGYELMEZTETÉS!

• A gázszerelvényekencsakk
• Tisztítás előtt hagyja lehűlni az égőt.

MEGJEGYZÉS

• A gázégő elszennyeződését a nehezebb begyújtás vagy a belobbanások jelzik.
• A gyártó azt javasolja, hogy évente legalább egyszer és hosszabb használaton kívüli időszak után tisztítsa meg az égőt.

8 S z a v a t o s s

A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer).

A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

9 Hibaelhárítás

Probléma Lehetséges ok Megoldási javaslat
A hűtőkészülék nem működik.	A hűtőládát helytelenül állították fel.	Ellenőrizze, hogy vízszintesen áll-e a készülék.Ellenőrizze, hogy biztosított-e a megfelelő szellőzés.
	A hűtőkör meghibásodott.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti el.
Egyenáramú üzem esetén:A hűtőkészülék nem működik (a dugasz be van illesztve).	A jármű egyenáramú csatlakozóaljzatában nincs feszültség.	A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen az egyenáramú csatlakozóal-jzatban.
	Elszennyeződött az egyenáramú csatlakozó-aljzat foglalata. Emiatt rossz az elektromos érintkezés.	Ha a hűtőkészülék dugasza nagyon felmelegszik az egyenáramú csatlako-zóaljzat foglalatában, akkor vagy a fog-lalatot kell megtisztítani, vagy esetleg a dugasz van hibásan összeszerelve.
	Kiégett az egyenáramú dugasz biztosítéka.	Cserélje ki az egyenáramú dugasz biz-tosítékát egy azonos értékű biztosí-tékra.
	Kiégett a jármű biztosí-téka.	Cserélje ki a jármű egyenáramú csatlakozóaljzatának biztosítékát (általában 15 A) (ennek során vegye figyelembe járműve üzemeltetési útmutatásait).
Váltakozó áramú üzem esetén:A hűtőkészülék nem működik (a csatlakozó-dugó be van illesztve).	A váltakozó áramú aljzatban nincs feszült-ség.	Próbáljon egy másik aljzatot használni.

Probléma Lehetséges ok Megoldási javaslat

Gázüzem esetén:A hűtőkészülék nemműködik (a hűtőkészülékcsatlakoztatva van a gáz-hoz).	A hűtőkészülék nincsmegfelelően csatlakoz-tatva a gázhoz.	Ellenőrizze, hogy biztosított-e a kifo-gástalan gázellátás.Ellenőrizze, hogy a gázpalackszelepe nyitva van-e.Ellenőrizze, hogy van-e még gáz apalackban.Ellenőrizze, hogy egyszerre többenergiaforrás van-e csatlakoztatva.A begyújtáshoz tartsa nyomva hos-szabban a hűtési teljesítmény szabá-lyozót.
A hűtőkészülék hos-szabb használaton kívülidőszak után nem indulel.	– Állítsa fejre a hűtőkészüléket az ener-giaforrások csatlakoztatása nélkül, ésvárjon nagyjából öt percet.Fordítsa vissza a hűtőkészüléket, éskapcsolja újra be.

10 Ártalmatlanítás

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

11 Müszaki adatok

	ACX3 30 ACX3 40
Gázfogyasztás:	12,6
Névleges fűtési terhelésBután: 175 W
Minimális fűtési terhelésBután: 128 W
Csatlakozási feszültség: 12 V=220–240 V~, 50/60 Hz
Teljesítményfelvétel: 75 W	85 W
Hűtési teljesítmény:	a környezetnél legfeljebb 30 °C-kal alacsonyabb hőmérsékletig
Teljes térfogat: 33 l 41 l
Energiafogyasztás:	1,4 kWh/24 h	1,6 kWh/24 h
Klímaosztály: N
Környezeti hőmérséklet: 16 és 32 °C között
Zajkibocsátás: 0 dB
Hűtőközeg: 159 g H	_2O + 86g N _3I
Méretek mm-ben:	lásd: 13. ábra, 11. oldal	lásd: 14. ábra, 11. oldal
Súly:	Kb. 15 kg	Kb. 16 kg
Vizsgálat/tanúsítvány:	CE2806
	ACX3 3028-30 mbar, 30 mbar,37 mbar	ACX3 4028-30 mbar, 30 mbar,37 mbar
Cikksz.:	9600028404, 9600028405,9600028406, 9600028413	9600028408, 9600028409,9600028410, 9600028411
	ACX3 3050 mbar	ACX3 4050 mbar
Cikksz.:	9600028403	9600028407
	ACX3 40G
Gázfogyasztás:	12,6 g/óra
Névleges fűtési terhelésBután:	175 W
Csatlakozási feszültség:	12 V---220-240 V~, 50/60 Hz
Teljesítményfelvétel:	85 W
Hűtési teljesítmény:	a környezetnél legfeljebb 30 °C-kal alacsonyabb hőmérsékletig
Teljes térfogat:	41 l
Energiafogyasztás:	1,6 kWh/24 h
Klímaosztály: N
Környezeti hőmérséklet: 16 és 32 °C között
Zajkibocsátás: 0 dB
Hűtőközeg: 159 g H	_2O + 86g NH_3
Méretek mm-ben:	lásd: 15. ábra, 12. oldal
Súly: Kb. 16 kg
Vizsgálat/tanúsítvány:	CE2806
	ACX3 40G
Cikksz.:	9600028412,9600028414

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
