GEBRUIKSAANWIJZING Mobicool X25DC DOMETIC

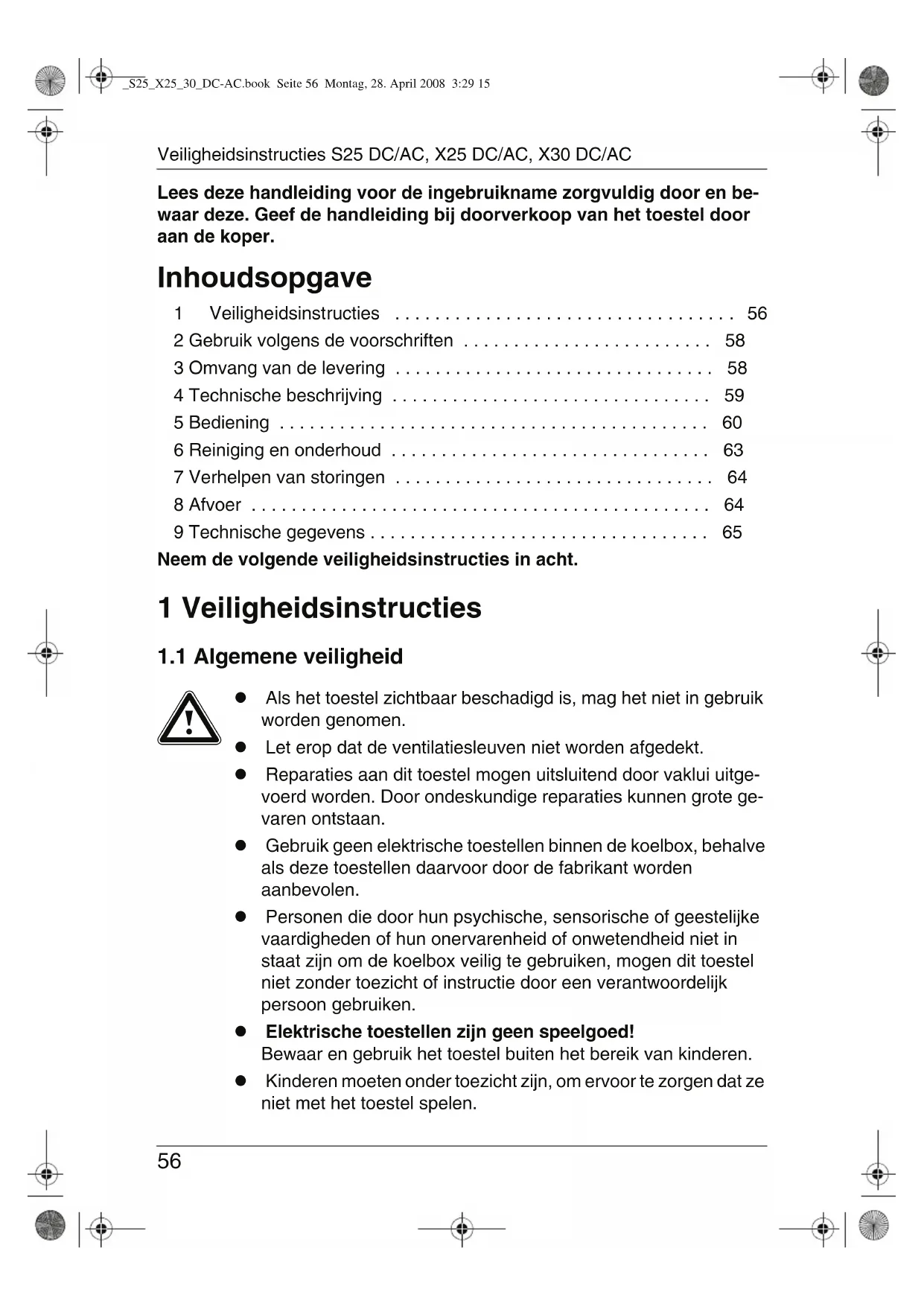

• Lees deze handleiding voor de ingebruikname zorgvuldig door en be- waar deze. Geef de handleiding bij doorverkoop van het toestel door aan de koper. Inhoudsopgave 1 Veiligheidsinstructies p. 56
• 2 Gebruik volgens de voorschriften p. 58
• 3 Omvang van de levering p. 58
• 4 Technische beschrijving p. 59
• 5 Bediening p. 60
• 6 Reiniging en onderhoud p. 63
• 7 Verhelpen van storingen p. 64
• 8 Afvoer p. 64
• 9 Technische gegevens Neem de volgende veiligheidsinstructies in acht. 1 Veiligheidsinstructies p. 65

1.1 Algemene veiligheid

z Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen. z Let erop dat de ventilatiesleuven niet worden afgedekt. z Reparaties aan dit toestel mogen uitsluitend door vaklui uitge- voerd worden. Door ondeskundige reparaties kunnen grote ge- varen ontstaan. z Gebruik geen elektrische toestellen binnen de koelbox, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen. z Personen die door hun psychische, sensorische of geestelijke vaardigheden of hun onervarenheid of onwetendheid niet in staat zijn om de koelbox veilig te gebruiken, mogen dit toestel niet zonder toezicht of instructie door een verantwoordelijk persoon gebruiken. z Elektrische toestellen zijn geen speelgoed! Bewaar en gebruik het toestel buiten het bereik van kinderen. z Kinderen moeten onder toezicht zijn, om ervoor te zorgen dat ze niet met het toestel spelen. _S25_X25_30_DC-AC.book Seite 56 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Veiligheidsinstructies

z Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen. z Het koeltoestel is niet geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen!

z Sluit het toestel alleen als volgt aan: – met de meegeleverde 220-240-V-aansluitkabel op het 220- 240-V-wisselstroomnet – met de meegeleverde 12-V-aansluitkabel op een 12-V-stop- contact z Trek de stekker nooit met de aansluitkabel uit de sigaretten- aansteker of het stopcontact. z Als de aansluitkabel is beschadigd, moet deze worden vervan- gen om gevaren te voorkomen. z Trek de aansluitkabel eruit – voor iedere reiniging en ieder onderhoud – na elk gebruik z Bij boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aard- lekschakelaar beveiligd is! Levensgevaar! z Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit! z Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.

1.2 Veiligheid bij het gebruik van het toestel

z Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog zijn. z Zet het toestel niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.). z Waarschuwing oververhittingsgevaar! Let er altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoen- de afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren. z Doe geen vloeistoffen of ijs in het binnenreservoir. z Dompel het toestel nooit onder water. z Bescherm het toestel en de kabels tegen hitte en vocht. _S25_X25_30_DC-AC.book Seite 57 Montag, 28. April 2008 3:29 15Gebruik volgens de voorschriften S25 DC/AC, X25 DC/AC, X30 DC/AC

z Neem nooit blanke leidingen met blote handen vast. Dit geldt vooral bij het gebruik aan het wisselstroomnet: levensgevaar! z De fabrikant kan niet aansprakelijk worden gesteld voor schade die door gebruik tegen de voorschriften in of door verkeerde bediening wordt veroorzaakt. 2 Gebruik volgens de voorschriften Het koeltoestel is geschikt voor het koelen van levensmiddelen. Als uw toestel van de extra voorziening „opwarmen” is voorzien, kunnen levensmiddelen ook opgewarmd of warm gehouden worden. Met een schakelaar kan tussen verwarmingsmodus en koelmodus worden gewisseld. Het toestel is voor het gebruik op een 12-V-DC-boordnetstopcontact van een auto (sigarettenaansteker), boot of camper en op een 220-240-V-wissel- stroomnet bestemd. Het toestel is ook voor op de camping geschikt. Het toestel mag niet aan regen worden blootgesteld. Het kan als box of als kast worden gebruikt.

Waarschuwing! Als u medicijnen wilt koelen, gelieve dan te controleren of het koel- vermogen van het toestel aan de vereisten van het betreffende me- dicijn voldoet. 3 Omvang van de levering Bij toesteluitvoeringen met de extra voorziening „isolatiedeksel” bovendien: Aantal Omschrijving 1 A, pagina 3 1 Koeltoestel 2 1, pagina 4 1 Aansluitkabel voor 12-V-DC-aansluiting 2 2, pagina 4 1 Aansluitkabel voor 220-240-V-AC-aansluiting Pos. in 1, pagina 3 Aantal Omschrijving B 1 Isolatiedeksel _S25_X25_30_DC-AC.book Seite 58 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Technische beschrijving

4 Technische beschrijving De koelbox is geschikt voor mobiel gebruik. Deze kan waren tot max. 16 °C (S25) resp. 20 °C (X25/X30) onder omgevingstemperatuur afkoelen. De koeler is een slijtvaste en CFK-vrije Peltier-koeler met warmteafvoer door middel van een ventilator. S25 Extra vakken aan de buitenkant dienen als bijkomende opbergmogelijkheid. Let erop dat voorwerpen die hierin worden opgeborgen niet worden gekoeld.

4.1 Mogelijke extra voorzieningen

Dit toestel is in verschillende uitvoeringen verkrijgbaar. Uw uitvoering kan daarom de volgende extra voorzieningen hebben: z Opwarmen De inhoud van uw koelbox kan tot max. 65 °C worden opgewarmd of warm gehouden. z ABS (activeerbare accubeveiliging) Een accumeter, die in het toestel is geïntegreerd, beschermt uw voertuigaccu tegen te diepe ontlading (zie hoofdstuk „Accumeter gebrui- ken” op pagina 62). z Isolatiedeksel Isolatiedeksel als transportalternatief voor het aggregaatdeksel (niet voor de koeling) _S25_X25_30_DC-AC.book Seite 59 Montag, 28. April 2008 3:29 15Bediening S25 DC/AC, X25 DC/AC, X30 DC/AC

4.2 Toestelbeschrijving

Instructie Voordat u het nieuwe koeltoestel in gebruik neemt, moet u het om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 63).

5.1 Tips om energie te sparen

z Kies een goed geventileerde en tegen zonnestralen beschermde plaats. z Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt. z Open het koeltoestel niet vaker dan nodig! z Laat het deksel niet langer open staan dan nodig! Pos. in 1, pagina 3 Omschrijving 1 Schouderband 2 Ventilatiesleuven 3 Bedieningspaneel (alleen bij toesteluitvoeringen met extra voorziening „opwarmen” of „ABS”) 4 Draaggreep Pos. in 1, pagina 3 Omschrijving 1 Draaggreep 2 Ventilatiesleuven 3 Bedieningspaneel (alleen bij toesteluitvoeringen met extra voorziening „opwarmen” of „ABS”) _S25_X25_30_DC-AC.book Seite 60 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Bediening

5.2 Koelbox gebruiken

Let op! S25: til de koelbox alleen met behulp van de greep en niet met de schouderband op. Kantelgevaar!

Let op! Het deksel van de koelbox moet bij het laden en afladen altijd met de vergrendeling worden beveiligd. Als het deksel zonder beveili- ging compleet wordt geopend, dan kan de box omvallen.

Instructie Als de greep naar achteren is omgeklapt of als de koelbox wordt gedragen, is het deksel vergrendeld. U kunt het deksel alleen ope- nen als de greep naar voren is geklapt.

Instructie Zoals elk koeltoestel moet uw koelbox zo goed mogellijk geventi- leerd worden, zodat de weggetrokken warmte kan worden afge- voerd, anders is een optimale werking niet gewaarborgd. ➤ Plaats de koelbox op een vaste ondergrond. ➤ Sluit de 12-V-aansluitkabel (2 1, pagina 4) op de sigarettenaansteker of een 12-V-stopcontact in de wagen aan of... ➤ steek de 220-240-V-aansluitkabel (2 2, pagina 4) in de wissel- spanningsbus en sluit hem op het 220-240-V-wisselstroomnet aan. Schakel de accumeter (3 2, pagina 4, extra voorziening „ABS”) uit (stand „OFF”). ➤ Alleen bij toesteluitvoeringen met extra voorziening „opwarmen”: Schuif de schakelaar (3 3, pagina 4) op het bedieningspaneel in de stand „COLD” (koelen) of „HOT” (opwarmen) om de koelbox in te schakelen.

Instructie Sluit de box goed door het deksel weer dicht te klappen. _S25_X25_30_DC-AC.book Seite 61 Montag, 28. April 2008 3:29 15Bediening S25 DC/AC, X25 DC/AC, X30 DC/AC

✓ De bedrijfsindicaties op het bedieningspaneel geven de bedrijfsmodus aan: ✓ De koelbox start met het koelen resp. opwarmen van de binnenruimte.

Waarschuwing! Zorg ervoor dat er zich alleen voorwerpen of waren in de koelbox bevinden die op de gekozen temperatuur gekoeld mogen worden. ➤ Als u de koelbox buiten bedrijf stelt, – zet u de schakelaar (4 3, pagina 4) in de stand „OFF” (alleen extra voorziening „opwarmen”), – trekt u de aansluitkabel uit het stopcontact.

5.3 Accumeter gebruiken

(alleen bij toesteluitvoeringen met extra voorziening „ABS”)

Waarschuwing! Als u de koelbox op het 220-240-V-wisselstroomnet gebruikt, moet u de accumeter uitschakelen. ➤ Schuif de schakelaar (3 2, pagina 4) op het bedieningspaneel in de stand „ON”, om de accumeter in te schakelen. ✓ De rode LED (3 1, pagina 4) op het bedieningspaneel geeft de status van de accumeter aan: ➤ Schuif de schakelaar (3 2, pagina 4) op het bedieningspaneel in de stand „OFF”, om de accumeter uit te schakelen. Bedrijfsindicatie Bedrijfsmodus groen (4 1, pagina 4) Koelen rood (4 2, pagina 4) Opwarmen Bedrijfsindicatie Bedrijfsmodus LED brandt De inschakelspanning (13,1 V ± 0,2 V) staat ter beschikking en de koelbox is in gebruik. LED knippert De uitschakelspanning (11,7 V ± 0,2 V) is bereikt en de accumeter heeft de koelbox uitgeschakeld. _S25_X25_30_DC-AC.book Seite 62 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Reiniging en onderhoud

(alleen bij toesteluitvoeringen met extra voorziening „isolatie- deksel”) U kunt als transportalternatief voor het aggregaatdeksel een isolatiedeksel gebruiken. ➤ Klap de greep van de koelbox naar voren om. ➤ Open het deksel tot deze verticaal staat en neem hem naar boven toe weg. ➤ Plaats het isolatiedeksel met de geleidingsneuzen in de gleuf van de koel- box.

Instructie Neem het volgende in acht: het deksel is alleen geschikt voor het koel houden en niet voor het actieve koelen.

5.5 Aansluiten op de sigarettenaansteker

Instructie Als u de koelbox aansluit op de sigarettenaansteker van uw voer- tuig, let er dan op dat u het contact moet inschakelen om het toestel van stroom te voorzien. 6 Reiniging en onderhoud

Waarschuwing! Trek voor het reinigen van de koelbox altijd de aansluitkabel uit het stopcontact of de sigarettenaansteker.

Waarschuwing! Reinig de koelbox nooit onder stromend water of in afwaswater.

Waarschuwing! Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelbox zou hierdoor beschadigd kunnen ra- ken. ➤ Reinig het toestel van binnen en buiten af en toe met een vochtige doek. _S25_X25_30_DC-AC.book Seite 63 Montag, 28. April 2008 3:29 15Verhelpen van storingen S25 DC/AC, X25 DC/AC, X30 DC/AC

7 Verhelpen van storingen 8Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen. Als u het toestel definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betref- fende afvoervoorschriften. Storing Mogelijke oorzaak Voorstel tot oplossing Uw box functioneert niet (stekker zit in het stopcon- tact, LED (extra voorzie- ning) brandt niet). Op het 12-volt-stop- contact (sigaretten- aansteker) in het voer- tuig staat geen spanning. In de meeste voertuigen moet de con- tactschakelaar ingeschakeld zijn om de sigarettenaansteker van spanning te voorzien. Op het wisselspan- ningsstopcontact staat geen spanning. Probeer een ander stopcontact. De box koelt niet (stekker zit in het stopcontact, LED (4 1, pagina 4, extra voorziening) brandt). De binnenventilator of het koelelement is defect. De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden. De box verwarmt niet (stekker zit in het stopcon- tact, LED (4 2, pagina 4, extra voorziening) brandt). De binnenventilator of het koelelement is defect. De reparatie kan alleen door een geautoriseerd servicebedrijf uitgevoerd worden. Bedrijf op het 12-V-stopcontact (sigarettenaansteker): het contact is ingescha- keld en de box functio- neert niet. Trek de stekker uit het stopcontact en voer de volgende controles uit. De fitting van de siga- rettenaansteker is ver- vuild. Dit heeft een slecht elektrisch con- tact tot gevolg. Als uw koelboxstekker in de sigaretten- aanstekerfitting heel warm wordt, moet ofwel de fitting gereinigd worden of de stekker is eventueel niet juist gemon- teerd. De zekering van de 12-V-stekker is door- gebrand. Vervang de zekering (5 A) van de 12-V- stekker (5 1, pagina 4). De voertuigzekering is doorgebrand. Vervang de voertuigzekering van het 12-V-stopcontact (doorgaans 15 A) (neem hiervoor de gebruiksaanwijzing van uw voertuig in acht). _S25_X25_30_DC-AC.book Seite 64 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Technische gegevens

9 Technische gegevens Uitvoeringen, wijzigingen in verband met de technische vooruitgang en voor- radigheid voorbehouden. X25 DC/AC X25 DC/AC X30 DC/AC Brutoinhoud: 24 liter 24 liter 28 liter Aansluitspanning: 12 V DC 220-240 V AC, ~50 Hz Opgenomen vermogen: DC: koelen: 37 W, opwarmen: 34 W AC: koelen: 36 W, opwarmen: 32 W Koelvermogen: max. 16 °C max. 20 °C onder omgevingstemperatuur Extra voorziening opwarmen verwarmingsvermogen: ca. 65 °C binnentemperatuur Gewicht: 3,9 kg 4,9 kg 5,3 kg Keurmerk/certificaat: _S25_X25_30_DC-AC.book Seite 65 Montag, 28. April 2008 3:29 15Sikkerhedshenvisninger S25 DC/AC, X25 DC/AC, X30 DC/AC
