BEDIENUNGSANLEITUNG Mobicool X25DC DOMETIC

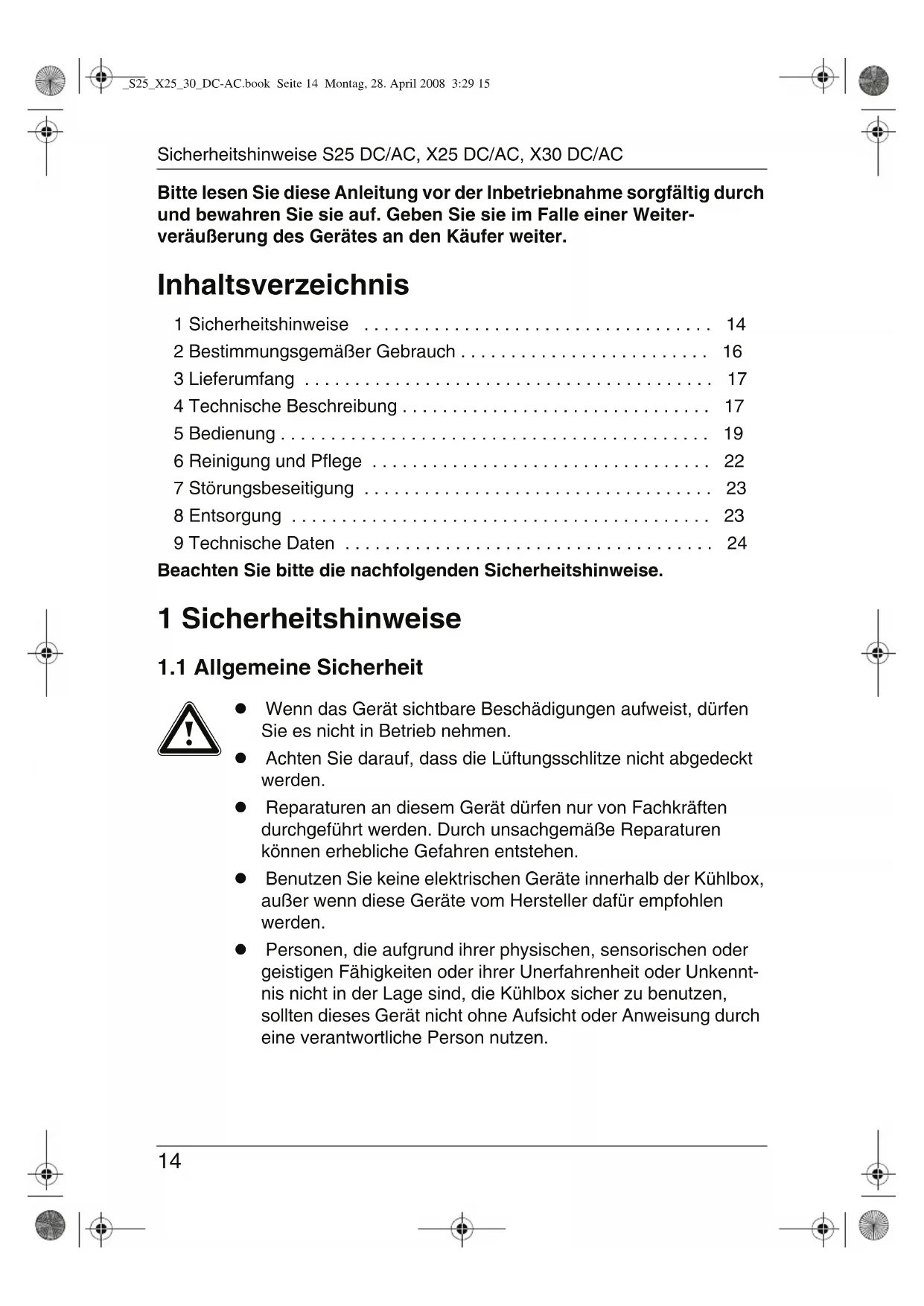

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter- veräußerung des Gerätes an den Käufer weiter. Inhaltsverzeichnis 1 Sicherheitshinweise p. 14
• 2 Bestimmungsgemäßer Gebrauch p. 16
• 3 Lieferumfang p. 17
• 4 Technische Beschreibung p. 17
• 5 Bedienung p. 19
• 6 Reinigung und Pflege p. 22
• 7 Störungsbeseitigung p. 23
• 8 Entsorgung p. 23
• 9 Technische Daten Beachten Sie bitte die nachfolgenden Sicherheitshinweise. 1 Sicherheitshinweise p. 24

1.1 Allgemeine Sicherheit

z Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. z Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. z Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. z Benutzen Sie keine elektrischen Geräte innerhalb der Kühlbox, außer wenn diese Geräte vom Hersteller dafür empfohlen werden. z Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, die Kühlbox sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. _S25_X25_30_DC-AC.book Seite 14 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Sicherheitshinweise

z Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Gerät außerhalb der Reich- weite von Kindern. z Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. z Lebensmittel dürfen nur in Originalverpackungen oder geeigne- ten Behältern eingelagert werden. z Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe!

z Schließen Sie das Gerät nur wie folgt an: – mit dem im Lieferumfang enthaltenen 220–240-V-An- schlusskabel an das 220-240-V-Wechselstromnetz – mit dem im Lieferumfang enthaltenen 12-V-Anschlusskabel an eine 12-V-Steckdose z Ziehen Sie den Stecker nie am Anschlusskabel aus dem Zigarettenanzünder oder der Steckdose. z Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. z Ziehen Sie das Anschlusskabel – vor jeder Reinigung und Pflege – nach jedem Gebrauch z Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß Ihre Stromversorgung über einen FI-Schalter abgesichert ist! Lebensgefahr! z Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnellladegerät anschließen! z Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

1.2 Sicherheit beim Betrieb des Gerätes

z Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. z Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrah- lung, Gasöfen usw.) ab. _S25_X25_30_DC-AC.book Seite 15 Montag, 28. April 2008 3:29 15Bestimmungsgemäßer Gebrauch S25 DC/AC, X25 DC/AC, X30 DC/AC

z Achtung Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft zirkulieren kann. z Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. z Tauchen Sie das Gerät nie in Wasser. z Schützen Sie das Gerät und die Kabel vor Hitze und Nässe. z Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz: Lebens- gefahr! z Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. 2 Bestimmungsgemäßer Gebrauch Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln. Wenn Ihr Gerät mit der Zusatzausstattung „Wärmen“ versehen ist, lassen sich Lebensmittel auch wärmen bzw. warmhalten. Mit einem Schalter kann zwischen dem Heizbetrieb und dem Kühlbetrieb gewechselt werden. Das Gerät ist für den Betrieb an einer 12-V-DC-Bordnetzsteckdose eines Autos (Zigarettenanzünder), Boots oder Wohnmobils sowie an einem 220– 240-V-Wechselstromnetz ausgelegt. Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen ausgesetzt werden.

Achtung! Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz- neimittel entspricht. _S25_X25_30_DC-AC.book Seite 16 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Lieferumfang

3Lieferumfang Bei Geräte-Ausführungen mit der Zusatzausstattung „Isolierdeckel“ zusätzlich: 4 Technische Beschreibung Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max. 16 °C (S25) bzw. 20 °C (X25/X30) unter Umgebungstemperatur abkühlen bzw. kühl halten. Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme- abfuhr durch einen Lüfter. S25 Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden. Menge Bezeichnung 1 A, Seite 3 1 Kühlgerät 2 1, Seite 4 1 Anschlusskabel für 12-V-DC-Anschluss 2 2, Seite 4 1 Anschlusskabel für 220–240-V-AC-Anschluss Pos. in 1, Seite 3 Menge Bezeichnung B1Isolierdeckel _S25_X25_30_DC-AC.book Seite 17 Montag, 28. April 2008 3:29 15Technische Beschreibung S25 DC/AC, X25 DC/AC, X30 DC/AC

4.1 Mögliche Zusatzausstattung

Dieses Gerät ist in verschiedenen Ausführungen erhältlich. Die von Ihnen erworbene Ausführung kann daher folgende Zusatzausstattungen haben: z Wärmen Der Inhalt Ihrer Kühlbox kann auf max. 65 °C erwärmt bzw. warm gehalten werden. z ABS (aktivierbarer Batterieschutz) Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahr- zeugbatterie vor zu tiefer Entladung (siehe Kapitel „Batteriewächter ver- wenden“ auf Seite 21). z Isolierdeckel Isolierdeckel als Transportalternative zum Aggregatdeckel (nicht zur Kühlung)

4.2 Gerätebeschreibung

S25 X25/X30 Pos. in 1, Seite 3 Bezeichnung 1 Schultergurt 2 Belüftungsschlitze 3 Bedienpanel (Nur bei Geräte-Ausführungen mit Zusatzausstattung „Wärmen“ oder „ABS“) 4 Tragegriff Pos. in 1, Seite 3 Bezeichnung 1 Tragegriff 2 Belüftungsschlitze 3 Bedienpanel (Nur bei Geräte-Ausführungen mit Zusatzausstattung „Wärmen“ oder „ABS“) _S25_X25_30_DC-AC.book Seite 18 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Bedienung

Hinweis Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 22).

5.1 Tipps zum Energiesparen

z Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. z Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. z Öffnen Sie das Kühlgerät nicht häufiger als nötig! z Lassen Sie den Deckel nicht länger offen stehen als nötig! z Reinigen Sie regelmäßig die Deckeldichtung.

5.2 Kühlbox verwenden

Achtung! S25: Heben Sie Kühlbox nur mit Hilfe des Griffs und nicht mit dem Schultergurt an. Kippgefahr!

Achtung! Der Deckel der Kühlbox muss beim Be- und Entladen immer mit der Arretierung gesichert werden. Wird der Deckel ohne Sicherung komplett geöffnet, so kann die Box umstürzen.

Hinweis Wenn der Griff nach hinten umgelegt ist oder die Kühlbox getragen wird, ist der Deckel verschlossen. Sie können den Deckel nur öff- nen, wenn der Griff nach vorne umgelegt ist.

Hinweis Wie jedes Kühlgerät muss Ihre Kühlbox einwandfrei belüftet sein, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. ➤ Stellen Sie die Kühlbox auf eine feste Unterlage. _S25_X25_30_DC-AC.book Seite 19 Montag, 28. April 2008 3:29 15Bedienung S25 DC/AC, X25 DC/AC, X30 DC/AC

➤ Schließen Sie das 12-V-Anschlusskabel (2 1, Seite 4) an den Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an. oder... ➤ Stecken Sie das 220–240-V-Anschlusskabel (2 2, Seite 4) in die Wechselspannungs-Buchse und schließen Sie es an das 220–240-V- Wechselstromnetz an. Schalten Sie den Batteriewächter (3 2, Seite 4, Zusatzausstattung „ABS“) aus (Position „OFF“). ➤ Nur bei Geräte-Ausführungen mit Zusatzausstattung „Wärmen“: Schieben Sie den Schalter (4 3, Seite 4) am Bedienpanel in die Position „COLD“ (Kühlen) oder auf „HOT“ (Wärmen), um die Kühlbox einzu- schalten.

Hinweis Verschließen Sie die Box fest, indem Sie den Deckel wieder zu- klappen. ✓ Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebs- modus an: ✓ Die Kühlbox startet mit dem Kühlen bzw. Aufwärmen des Innenraums.

Achtung! Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden dürfen. ➤ Wenn Sie die Kühlbox außer Betrieb nehmen, – bringen Sie den Schalter (4 3, Seite 4) in die Position „OFF“ (nur Zusatzausstattung „Wärmen“), – ziehen Sie das Anschlusskabel ab. Betriebsanzeige Betriebsmodus grün (4 1, Seite 4) Kühlen rot (4 2, Seite 4) Wärmen _S25_X25_30_DC-AC.book Seite 20 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Bedienung

5.3 Batteriewächter verwenden

(nur für Geräte-Ausführungen mit Zusatzausstattung „ABS“)

Achtung! Wenn Sie Ihre Kühlbox am 220–240-V-Wechselstromnetz betreiben, schalten Sie bitte den Batteriewächter aus. ➤ Schieben Sie den Schalter (3 2, Seite 4) am Bedienpanel in die Position „ON“, um den Batteriewächter einzuschalten. ✓ Die rote LED (3 1, Seite 4) am Bedienpanel zeigt den Status des Batteriewächters an: ➤ Schieben Sie den Schalter (3 2, Seite 4) am Bedienpanel in die Position „OFF“, um den Batteriewächter auszuschalten.

(nur für Geräte-Ausführungen mit Zusatzausstattung „Isolier- deckel“) Sie können als Transportalternative zum Aggregatdeckel einen Isolierdeckel verwenden. ➤ Legen Sie den Griff der Kühlbox nach vorne um. ➤ Öffnen Sie den Deckel, bis er senkrecht steht und nehmen Sie ihn nach oben ab. ➤ Setzen Sie den Deckel mit den Führungsnasen in die Schlitze der Kühl- box ein.

Hinweis Bitte beachten Sie: Der Deckel eignet sich nur zum Kühlhalten und nicht zum aktiven Kühlen. Betriebsanzeige Betriebsmodus LED leuchtet Die Einschaltspannung (13,1 V ± 0,2 V) steht zur Verfügung, und die Kühlbox ist in Betrieb. LED blinkt Die Ausschaltspannung (11,7 V ± 0,2 V) ist erreicht, und der Batteriewächter hat die Kühlbox ausgeschaltet. _S25_X25_30_DC-AC.book Seite 21 Montag, 28. April 2008 3:29 15Reinigung und Pflege S25 DC/AC, X25 DC/AC, X30 DC/AC

5.5 An Zigarettenanzünder anschließen

Hinweis Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird. 6 Reinigung und Pflege

Achtung! Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel aus der Steckdose oder dem Zigarettenanzünder.

Achtung! Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder gar im Spülwasser.

Achtung! Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese die Kühlbox beschädigen können. ➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. _S25_X25_30_DC-AC.book Seite 22 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Störungsbeseitigung

7 Störungsbeseitigung 8 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Störung Mögliche Ursache Lösungsvorschlag Ihre Box funktioniert nicht (Stecker ist eingesteckt , LED (Zusatzausstattung) leuchtet nicht). An der 12-Volt-Steck- dose (Zigarettenan- zünder) im Fahrzeug liegt keine Spannung an. In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat. Wechselspannungs- Steckdose führt keine Spannung. Versuchen Sie es an einer anderen Steckdose. Die Box kühlt nicht (Stecker ist eingesteckt , LED (4 1, Seite 4, Zusatzausstattung) leuchtet). Der Innenlüfter oder das Kühlelement ist defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Die Box wärmt nicht (Ste- cker ist eingesteckt, LED (4 2, Seite 4, Zusatz- ausstattung) leuchtet) Der Innenlüfter oder das Kühlelement ist defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden. Betrieb an der 12-V-Steckdose (Zigarettenanzünder): Die Zündung ist einge- schaltet, und die Box funk- tioniert nicht. Ziehen Sie den Stecker aus der Steckdose und nehmen Sie folgende Prü- fungen vor. Die Fassung des Ziga- rettenanzünders ist verschmutzt. Das hat einen schlechten elek- trischen Kontakt zur Folge. Wenn Ihr Kühlboxstecker in der Zigaret- tenanzünderfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicher- weise nicht richtig zusammengebaut. Die Sicherung des 12-V-Steckers ist durchgebrannt. Tauschen Sie die Sicherung (5 A) des 12-V-Steckers (5 1, Seite 4) aus. Die Fahrzeug-Siche- rung ist durchgebrannt. Tauschen Sie die Fahrzeug-Sicherung der 12-V-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ). _S25_X25_30_DC-AC.book Seite 23 Montag, 28. April 2008 3:29 15Technische Daten S25 DC/AC, X25 DC/AC, X30 DC/AC

9 Technische Daten Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten. S25 DC/AC X25 DC/AC X30 DC/AC Bruttoinhalt: 24 Liter 24 Liter 28 Liter Anschlussspannung: 12 DC 220–240 V AC, ~50 Hz Leistungsaufnahme: DC: Kühlen: 37 W, Wärmen: 34 W AC: Kühlen: 36 W, Wärmen: 32 W Kühlleistung: max. 16 °C max. 20 °C unter Umgebungstemperatur Zusatzausstattung „Wärmen“ Heizleistung: ca. 65 °C Innentemperatur Gewicht: 3,9 kg 4,9 kg 5,3 kg Prüfung/Zertifikat: _S25_X25_30_DC-AC.book Seite 24 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Consignes de sécurité
