MANUALE UTENTE Stylus 110025 DREMEL

Istruzioni originali 24

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

I CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità

di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai

relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive

2006/95/EG, 2004/108/EG, 98/37/EG (fi no al 28.12.2009), 2006/42/EG (a partire

RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione

acustica di questo utensile è 58 dB(A) ed il livello di potenza acustica 69 dB(A)

(deviazione standard: 3 dB), e la vibrazione 0,2 m/s

(metodo mano-braccio).

Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

ATTENZIONE E’ ASSOLUTAMENTE NECESSARIO LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI. Eventuali errori

nell’adempimento delle istruzioni qui di seguito riportate

potranno causare scosse elettriche, incendi e/o lesioni gravi. Il

termine qui di seguito utilizzato "elettroutensile" si riferisce ad

utensili elettrici senza cavo.

CONSERVARE QUESTE ISTRUZIONI

1. STAZIONE DI LAVORO

a. Tenere la zona di operazione sempre pulita ed ordinata.

Il disordine e le zone di lavoro non illuminate possono essere

b. Evitare d’impiegare l’elettroutensile in ambienti soggetti

al rischio di esplosioni e nei quali si trovino liquidi, gas o

polveri infi ammabili. Gli elettroutensili producono scintille

che possono far infi ammare la polvere o i gas.

c. Tenere lontani i bambini ed altre persone durante l’impiego

dell’elettroutensile. Eventuali distrazioni potranno comportare

la perdita del controllo sull’elettroutensile.

2. SICUREZZA ELETTRICA

a. La spina per il caricatore dovrà essere adatta alla presa.

Evitare assolutamente di apportare modifi che alla spina.

2610398733-CN-Stylus-0805.indb 242610398733-CN-Stylus-0805.indb 24 27-5-2008 12:12:1827-5-2008 12:12:1825

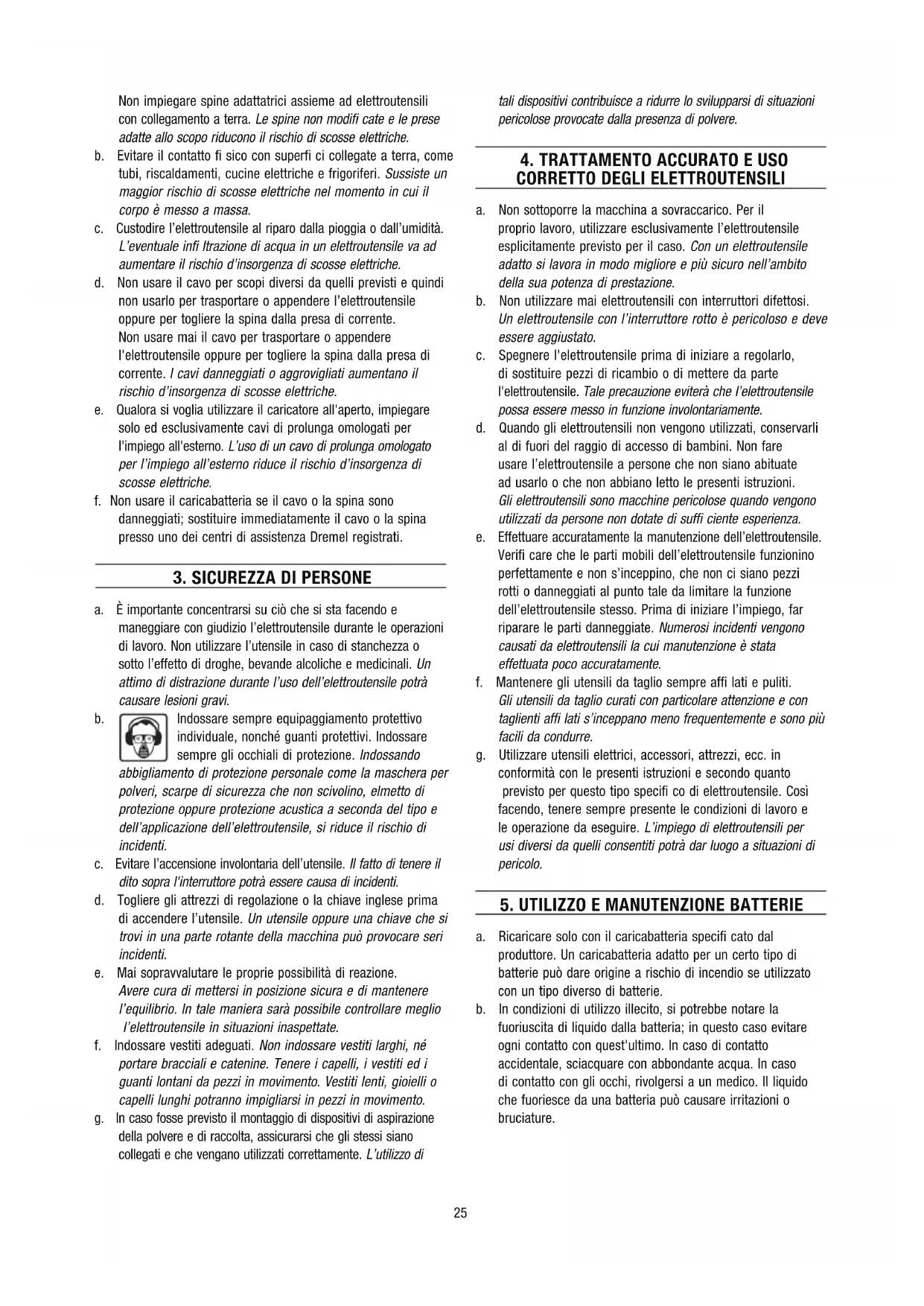

Non impiegare spine adattatrici assieme ad elettroutensili

con collegamento a terra. Le spine non modifi cate e le prese

adatte allo scopo riducono il rischio di scosse elettriche.

b. Evitare il contatto fi sico con superfi ci collegate a terra, come

tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel momento in cui il

corpo è messo a massa.

c. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.

L’eventuale infi ltrazione di acqua in un elettroutensile va ad

aumentare il rischio d’insorgenza di scosse elettriche.

d. Non usare il cavo per scopi diversi da quelli previsti e quindi

non usarlo per trasportare o appendere l’elettroutensile

oppure per togliere la spina dalla presa di corrente.

Non usare mai il cavo per trasportare o appendere

l'elettroutensile oppure per togliere la spina dalla presa di

corrente. I cavi danneggiati o aggrovigliati aumentano il

rischio d’insorgenza di scosse elettriche.

e. Qualora si voglia utilizzare il caricatore all'aperto, impiegare

solo ed esclusivamente cavi di prolunga omologati per

l'impiego all'esterno. L’uso di un cavo di prolunga omologato

per l’impiego all’esterno riduce il rischio d’insorgenza di

f. Non usare il caricabatteria se il cavo o la spina sono

danneggiati; sostituire immediatamente il cavo o la spina

presso uno dei centri di assistenza Dremel registrati.

3. SICUREZZA DI PERSONE

a. È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le operazioni

di lavoro. Non utilizzare l’utensile in caso di stanchezza o

sotto l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile potrà

causare lesioni gravi.

Indossare sempre equipaggiamento protettivo

individuale, nonché guanti protettivi. Indossare

sempre gli occhiali di protezione. Indossando

abbigliamento di protezione personale come la maschera per

polveri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo e

dell’applicazione dell’elettroutensile, si riduce il rischio di

c. Evitare l’accensione involontaria dell’utensile. Il fatto di tenere il

dito sopra l'interruttore potrà essere causa di incidenti.

d. Togliere gli attrezzi di regolazione o la chiave inglese prima

di accendere l’utensile. Un utensile oppure una chiave che si

trovi in una parte rotante della macchina può provocare seri

e. Mai sopravvalutare le proprie possibilità di reazione.

Avere cura di mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare meglio

l’elettroutensile in situazioni inaspettate.

f. Indossare vestiti adeguati. Non indossare vestiti larghi, né

portare bracciali e catenine. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o

capelli lunghi potranno impigliarsi in pezzi in movimento.

g. In caso fosse previsto il montaggio di dispositivi di aspirazione

della polvere e di raccolta, assicurarsi che gli stessi siano

collegati e che vengano utilizzati correttamente. L’utilizzo di

tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni

pericolose provocate dalla presenza di polvere.

4. TRATTAMENTO ACCURATO E USO CORRETTO DEGLI ELETTROUTENSILI

a. Non sottoporre la macchina a sovraccarico. Per il

proprio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettroutensile

adatto si lavora in modo migliore e più sicuro nell’ambito

della sua potenza di prestazione.

b. Non utilizzare mai elettroutensili con interruttori difettosi.

Un elettroutensile con l’interruttore rotto è pericoloso e deve

c. Spegnere l'elettroutensile prima di iniziare a regolarlo,

di sostituire pezzi di ricambio o di mettere da parte

l'elettroutensile. Tale precauzione eviterà che l’elettroutensile

possa essere messo in funzione involontariamente.

d. Quando gli elettroutensili non vengono utilizzati, conservarli

al di fuori del raggio di accesso di bambini. Non fare

usare l’elettroutensile a persone che non siano abituate

ad usarlo o che non abbiano letto le presenti istruzioni.

Gli elettroutensili sono macchine pericolose quando vengono

utilizzati da persone non dotate di suffi ciente esperienza.

e. Effettuare accuratamente la manutenzione dell’elettroutensile.

Verifi care che le parti mobili dell’elettroutensile funzionino

perfettamente e non s’inceppino, che non ci siano pezzi

rotti o danneggiati al punto tale da limitare la funzione

dell’elettroutensile stesso. Prima di iniziare l’impiego, far

riparare le parti danneggiate. Numerosi incidenti vengono

causati da elettroutensili la cui manutenzione è stata

effettuata poco accuratamente.

f. Mantenere gli utensili da taglio sempre affi lati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affi lati s’inceppano meno frequentemente e sono più

g. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni e secondo quanto

previsto per questo tipo specifi co di elettroutensile. Così

facendo, tenere sempre presente le condizioni di lavoro e

le operazione da eseguire. L’impiego di elettroutensili per

usi diversi da quelli consentiti potrà dar luogo a situazioni di

5. UTILIZZO E MANUTENZIONE BATTERIE

a. Ricaricare solo con il caricabatteria specifi cato dal

produttore. Un caricabatteria adatto per un certo tipo di

batterie può dare origine a rischio di incendio se utilizzato

con un tipo diverso di batterie.

b. In condizioni di utilizzo illecito, si potrebbe notare la

fuoriuscita di liquido dalla batteria; in questo caso evitare

ogni contatto con quest'ultimo. In caso di contatto

accidentale, sciacquare con abbondante acqua. In caso

di contatto con gli occhi, rivolgersi a un medico. Il liquido

che fuoriesce da una batteria può causare irritazioni o

2610398733-CN-Stylus-0805.indb 252610398733-CN-Stylus-0805.indb 25 27-5-2008 12:12:1827-5-2008 12:12:1826

a. Fare riparare l’elettroutensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di ricambio

originali. In tale maniera potrà essere salvaguardata la

sicurezza dell’elettroutensile.

ISTRUZIONI GENERALI DI SICUREZZA ISTRUZIONI DI SICUREZZA GENERALI PER LAVORI DI LEVIGATURA, LEVIGATURA CON CARTA VETRATA, LAVORI CON SPAZZOLE METALLICHE, LUCIDATURA E TRONCATURA

a. Questo elettroutensile è previsto per essere utilizzato come

levigatrice, levigatrice per carta a vetro, spazzola metallica,

lucidatrice e troncatrice. Inoltre è necessario attenersi alle

istruzioni generali di sicurezza contenute nel manualetto

fornito a corredo o che si trova inserito nel presente libretto

delle istruzioni per l’uso. Eventuali errori nell’adempimento

delle istruzioni qui di seguito riportate potranno causare

scosse elettriche, incendi e/o incidenti gravi.

b. Non utilizzare nessun accessorio che la casa costruttrice non

abbia esplicitamente previsto e raccomandato per questo

elettroutensile. Il semplice fatto che un accessorio possa

essere fi ssato al Vostro elettroutensile non è una garanzia per

c. Il numero di giri ammesso dell’accessorio impiegato deve

essere almeno tanto alto quanto il numero massimo di

giri riportato sull’elettroutensile. Un accessorio che giri più

rapidamente di quanto consentito può essere danneggiato.

d. Il diametro esterno e lo spessore dell’accessorio

montato devono corrispondere ai dati delle dimensioni

dell’elettroutensile in dotazione. In caso di utilizzo di

portautensili e di accessori di dimensioni sbagliate non sarà

possibile schermarli oppure controllarli a suffi cienza.

e. Dischi abrasivi, fl ange, platorelli oppure altri portautensili

ed accessori devono adattarsi perfettamente al mandrino

portamola dell’elettroutensile in dotazione. Portautensili ed

accessori che non si adattano perfettamente al mandrino

portamola dell’elettroutensile non ruotano in modo uniforme,

vibrano molto forte e possono provocare la perdita del

f. Non utilizzare mai portautensili od accessori danneggiati.

Prima di ogni utilizzo controllare i portautensili e gli

accessori ed accertarsi che sui dischi abrasivi non vi siano

scheggiature o crepature, che il platorello non sia soggetto

ad incrinature, crepature o forte usura e che le spazzole

metalliche non abbiano fi li metallici allentati oppure rotti.

Se l’elettroutensile oppure l’accessorio impiegato dovesse

sfuggire dalla mano e cadere, accertarsi che questo non

abbia subito nessun danno oppure utilizzare un accessorio

intatto. Una volta controllato e montato il portautensili o

accessorio, far funzionare l’elettroutensile per la durata di

un minuto con il numero massimo di giri avendo cura di

tenersi lontani e di impedire anche ad altre persone presenti

di avvicinarsi al portautensili o accessorio in rotazione. Nella

maggior parte dei casi i portautensili o accessori danneggiati

si rompono nel corso di questo periodo di prova.

g. Indossare abbigliamento di protezione. A seconda

dell’applicazione in corso utilizzare una visiera completa,

maschera di protezione per gli occhi oppure occhiali di

sicurezza. Per quanto necessario, portare maschere per

polveri, protezione acustica, guanti di protezione oppure un

grembiule speciale in grado di proteggervi da piccole particelle

di levigatura o di materiale. Gli occhi dovrebbero essere protetti

da corpi estranei scaraventati per l’aria nel corso di diverse

applicazioni. La maschera antipolvere e la maschera respiratoria

devono essere in grado di fi ltrare la polvere provocata durante

l’applicazione. Esponendosi per lungo tempo ad un rumore

troppo forte vi è il pericolo di perdere l’udito.

h. Avere cura di evitare che altre persone possano avvicinarsi

alla zona in cui si sta lavorando. Ogni persona che entra

nella zona di operazione deve indossare un abbigliamento

protettivo personale. Frammenti del pezzo in lavorazione

oppure utensili rotti possono volar via oppure provocare

incidenti anche al di fuori della zona diretta di lavoro.

i. Quando si eseguono lavori in cui vi è pericolo che

l'accessorio impiegato possa arrivare a toccare cavi elettrici

nascosti, operare con l'elettroutensile afferrandolo sempre

alle superfi ci di impugnatura isolate. Un contatto con un

cavo elettrico mette sotto tensione anche parti in metallo

dell’elettroutensile provocando quindi una scossa elettrica.

j. Mai poggiare l’elettroutensile prima che il portautensili o

l’accessorio impiegato non si sia fermato completamente.

L’utensile in rotazione può entrare in contatto con la

superfi cie di appoggio facendoVi perdere il controllo sulla

macchina pneumatica.

k. Mai trasportare l’elettroutensile mentre questo dovesse

essere ancora in funzione. Attraverso un contatto casuale

l’utensile in rotazione potrebbe fare presa sugli indumenti

oppure sui capelli dell’operatore e potrebbe arrivare a ferire

seriamente il corpo dell’operatore.

l. Pulire regolarmente le feritoie di ventilazione

dell’elettroutensile in dotazione. Il ventilatore del motore attira

polvere nella carcassa ed una forte raccolta di polvere di

metallo può provocare pericoli di origine elettrica.

m. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali

infi ammabili. Le scintille possono far prendere fuoco questi

n. Non utilizzare mai accessori che richiedano refrigeranti

liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può

provocare una scossa di corrente elettrica.

o. Non lavorare mai materiali contenenti amianto (l'amianto

è ritenuto materiale cancerogeno).

p. Prendere dei provvedimenti appropriati in caso che

durante il lavoro dovessero svilupparsi polveri dannose

per la salute, infi ammabili oppure esplosive (alcune polveri

sono considerate cancerogene); portare una maschera di

protezione contro la polvere ed utilizzare, se collegabile, un

sistema di aspirazione polvere/aspirazione trucioli.

CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO Un contraccolpo è l’improvvisa reazione in seguito ad aggancia-

mento oppure blocco di accessorio in rotazione come può essere

un disco abrasivo, platorello, spazzola metallica ecc. Aggancian-

dosi oppure bloccandosi il portautensili o accessorio provoca un

2610398733-CN-Stylus-0805.indb 262610398733-CN-Stylus-0805.indb 26 27-5-2008 12:12:1827-5-2008 12:12:1827

arresto improvviso della rotazione dello stesso. In questo caso

l’operatore non è più in grado di controllare l’elettroutensile ed al

punto di blocco si provoca un rimbalzo dello stesso che avviene

nella direzione opposta a quella della rotazione del portautensili

o dell’accessorio. Se p. es. un disco abrasivo resta agganciato

o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo

che si abbassa nel pezzo in lavorazione può rimanere impigliato

provocando in questo modo una rottura oppure un contraccolpo

del disco abrasivo. Il disco abrasivo si avvicina o si allontana

dall’operatore a seconda della direzione di rotazione che ha nel

momento in cui si blocca. In tali situazioni è possibile che le

mole abrasive possano anche rompersi. Un contraccolpo è la

conseguenza di un utilizzo non appropriato oppure non corretto

dell’elettroutensile. Esso può essere evitato soltanto prendendo

misure adatte di sicurezza come dalla descrizione che segue.

a. Tenere sempre ben saldo l’elettroutensile e portare il proprio

corpo e le proprie braccia in una posizione che Vi permetta di

compensare le forze di contraccolpo. Se disponibile, utilizzare

sempre l’impugnatura supplementare in modo da poter avere

sempre il maggior controllo possibile su forze di contraccolpi

oppure momenti di reazione che si sviluppano durante la

fase in cui la macchina raggiunge il regime di pieno carico.

Prendendo appropriate misure di precauzione l’operatore

può essere in grado di tenere sotto controllo le forze di

contraccolpo e quelle di reazione a scatti.

b. Mai avvicinare la propria mano alla zona degli utensili in

rotazione. Nel corso dell’azione di contraccolpo il portautensili o

accessorio potrebbe passare sulla Vostra mano.

c. Evitare di avvicinarsi con il proprio corpo alla zona in cui

l’elettroutensile viene mosso in caso di un contraccolpo.

Un contraccolpo provoca uno spostamento improvviso

dell’elettroutensile che si sviluppa nella direzione opposta a

quella della rotazione della mola abrasiva al punto di blocco.

d. Operare con particolare attenzione in prossimità di spigoli,

spigoli taglienti ecc. Avere cura di impedire che portautensili

o accessori possano rimbalzare dal pezzo in lavorazione

oppure possano rimanervi bloccati. L’utensile in rotazione

ha la tendenza a rimanere bloccato in angoli, spigoli taglienti

oppure in caso di rimbalzo. Ciò provoca una perdita del

controllo oppure un contraccolpo.

e. Non utilizzare seghe a catena e neppure lame dentellate.

Questo tipo di accessori provocano spesso un contraccolpo

oppure la perdita del controllo sull’elettroutensile.

PARTICOLARI AVVERTENZE DI PERICOLO PER OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a. Utilizzare sempre la calotta di protezione prevista per il

tipo di utensile abrasivo utilizzato. Utensili abrasivi che

non sono previsti per l’elettroutensile non possono essere

suffi cientemente schermati e sono insicuri.

b. Utensili abrasivi possono essere utilizzati esclusivamente per

le possibilità applicative esplicitamente raccomandate. P. es.:

mai eseguire lavori di levigatura con la superfi cie laterale di

un disco abrasivo da taglio diritto. Mole abrasive da taglio

diritto sono previste per l’asportazione di materiale con il bordo

del disco. Esercitando dei carichi laterali su questi utensili

abrasivi vi è il pericolo di romperli.

c. Per la mola abrasiva selezionata, utilizzare sempre fl ange di

serraggio che siano in perfetto stato e che siano della corretta

dimensione e forma. Flange adatte hanno una funzione di

corretto supporto della mola abrasiva riducendo il più possibile

il pericolo di una rottura della mola abrasiva. È possibile che

vi sia una differenza tra fl ange per mole abrasive da taglio

diritto e fl ange per mole abrasive di altro tipo.

d. Non utilizzare mai mole abrasive usurate previste per

elettroutensili più grandi. Mole abrasive previste per

elettroutensili più grandi non sono concepite per le maggiori

velocità di elettroutensili più piccoli e possono rompersi.

ULTERIORI AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI TRONCATURA

a. Evitare di far bloccare il disco abrasivo da taglio diritto

oppure di esercitare una pressione troppo alta. Non

eseguire tagli eccessivamente profondi. Sottoponendo la

mola da taglio diritto a carico eccessivo se ne aumenta

la sollecitazione e la si rende maggiormente soggetta ad

angolature improprie o a blocchi venendo così a creare

il pericolo di contraccolpo oppure di rottura dell’utensile

b. Evitare di avvicinarsi alla zona anteriore o posteriore al disco

abrasivo da taglio in rotazione. Quando l’operatore manovra

la mola da taglio diritto nel pezzo in lavorazione in direzione

opposta a quella della propria persona, può capitare che in

caso di un contraccolpo il disco in rotazione faccia rimbalzare

con violenza l’elettroutensile verso l’operatore.

c. Qualora il disco abrasivo da taglio diritto dovesse incepparsi

oppure si dovesse interrompere il lavoro, spegnere

l’elettroutensile e tenerlo fermo fi no a quando il disco si sarà

fermato completamente. Non tentare mai di estrarre il disco

abrasivo dal taglio in esecuzione perché si potrebbe provocare

un contraccolpo. Rilevare ed eliminare la causa per il blocco.

d. Mai rimettere l’elettroutensile in funzione fi ntanto che esso

si trovi ancora nel pezzo in lavorazione. Prima di continuare

ad eseguire il taglio procedendo con la dovuta attenzione,

attendere che il disco abrasivo da taglio diritto abbia

raggiunto la massima velocità. In caso contrario è possibile

che il disco resti agganciato, sbalzi dal pezzo in lavorazione

oppure provochi un contraccolpo.

e. Dotare di un supporto adatto pannelli oppure pezzi in

lavorazione di dimensioni maggiori in modo da ridurre il

rischio di un contraccolpo dovuto ad un disco abrasivo da

taglio diritto che rimane bloccato. Pezzi in lavorazione di

dimensioni maggiori possono piegarsi sotto l’effetto del

proprio peso. Provvedere a munire il pezzo in lavorazione di

supporti adatti al caso specifi co sia nelle vicinanze del taglio

di troncatura che in quelle del bordo.

f. Operare con particolare attenzione in caso di "tagli dal centro"

da eseguire in pareti già esistenti oppure in altre parti non

visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul

materiale può provocare un contraccolpo se dovesse arrivare a

troncare condutture del gas o dell’acqua, linee elettriche oppure

oggetti di altro tipo.

AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI LEVIGATURA CON CARTA VETRO

a. Non utilizzare mai fogli abrasivi troppo grandi ma attenersi

alle indicazioni del rispettivo produttore relative alle

2610398733-CN-Stylus-0805.indb 272610398733-CN-Stylus-0805.indb 27 27-5-2008 12:12:1927-5-2008 12:12:1928

dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero

sporgere oltre il platorello possono provocare incidenti

oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

AVVERTENZE DI PERICOLO SPECIFICHE PER OPERAZIONI DI LUCIDATURA

a. Evitare assolutamente che parti della cappa lucidatura restino

staccate e prestare in modo particolare attenzione alle

cordicelle di fi ssaggio. Raccogliere per bene oppure tagliare

le cordicelle di fi ssaggio ad una lunghezza adatta. Cordicelle

di fi ssaggio che girino con la cappa possono far presa sulle

dita dell’operatore oppure rimanere impigliate nel pezzo in

AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI CON SPAZZOLE METALLICHE

a. Tenere presente che la spazzola metallica perde pezzi di fi l

di ferro anche durante il comune impiego. Non sottoporre

i fi li metallici a carico troppo elevato esercitando una

pressione troppo alta. Pezzi di fi l di ferro scaraventati

per l’aria possono penetrare molto facilmente attraverso

indumenti sottili e/o la pelle.

b. Impiegando una calotta di protezione si impedisce che la

calotta di protezione e la spazzola metallica possano toccarsi.

I diametri delle spazzole a disco e delle spazzola a tazza

possono essere aumentati attraverso forze di pressione e

tramite l’azione di forze centrifugali.

AMBIENTE SMALTIMENTO Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli

elettroutensili e gli accessori dismessi.

SOLO PER I PAESI DELLA CE Non gettare elettroutensili dismessi tra i rifi uti domestici!

Conformemente alla norma della direttiva CE 2002/96

sui rifi uti di apparecchiature elettriche ed elettroniche

(RAEE) ed all’attuazione del recepimento nel diritto

nazionale, gli elettroutensili diventati inservibili devono

essere raccolti separatamente ed essere inviati ad una

riutilizzazione ecologica.

DATI TECNICI DATI TECNICI GENERALI Tensione di funzionamento . . Batterie al litio 7.2V Intensità di funzionamento . . 0,2A / 1 Ah

Velocità a vuoto . . . . . . . . . . n

Dimensioni pinze . . . . . . . . . 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

CAVI DI PROLUNGA Utilizzare esclusivamente cavi di prolunga completamente svolti

con portata minima di 5 amp.

MONTAGGIO SPEGNERE SEMPRE L'UTENSILE PRIMA DI SOSTITUIRE GLI ACCESSORI, I MANDRINI O DI PROCEDERE A OPERAZIONI DI MANUTENZIONE.

GENERALE Il multiutensile Dremel è uno strumento di precisione di alta qualità,

adatto per lavori dettagliati e complessi. La vasta gamma di

accessori e complementi Dremel permette di svolgere i più svariati

lavori. Tra questi, levigatura, intaglio, incisione e fresatura, taglio,

pulitura e lucidatura.

A. Ghiera della pinza

C. Interruttore On/Off

D. Pulsante di blocco albero

E. Regolazione della velocità

F. Aperture di aerazione

G. Impugnatura morbida

H. Indicatore stato di carica batteria

CARICA DELL'UTENSILE Il miniutensile senza cavo non è completamente carico. L'utensile

è dotato di batterie non estraibili. Verifi care di caricare le batterie

prima del primo utilizzo.

Per caricare l'utensile:

1. Spegnere l'utensile.

2. Inserire l'utensile nel caricabatteria.

3. Inserire il caricabatteria nella presa di corrente.

• Luce verde ON = in carica.

• Luce verde OFF = ricarica completata.

Il caricabatteria interromperà automaticamente la ricarica

della batteria a ricarica completata. È possibile lasciare

l'utensile nel caricabatteria.

4. Per ricaricare una batteria completamente scarica sono

necessarie circa 5 ore.

IMPORTANTI NOTE PER LA CARICA L'utensile è dotato di una batteria al litio e di stazione di

aggancio che offrono i seguenti vantaggi:

1. Le batterie al litio a magazzino mantengono la carica per 2 anni

- sono quindi sempre pronte all'uso in caso di necessità.

2. È possibile inserire l'utensile nel caricabatteria e ricaricarlo

sempre e ovunque, senza ridurre la capacità di carica

originale da fabbrica.

2610398733-CN-Stylus-0805.indb 282610398733-CN-Stylus-0805.indb 28 27-5-2008 12:12:1927-5-2008 12:12:1929

3. Il caricabatteria è progettato come supporto utensile durante

il lavoro sui vari progetti. Inserire l'utensile nel caricabatteria

quando non lo si utilizza; il caricabatteria continuerà a

ricaricare la batteria che, così, durerà più a lungo.

4. Il caricabatteria è stato pensato per caricare velocemente le

batterie solo a una temperatura batterie compresa tra 4 °C e

a. Controllare che l'utensile sia inserito correttamente nel

b. Controllare la tensione di alimentazione collegando

qualche altro apparecchio elettrico.

c. Controllare che la presa utilizzata non sia comandata da

un interruttore dell'impianto di illuminazione che escluda

la presa stessa quando le luci vengono spente.

d. Controllare che i contatti del gruppo batterie non siano

sporchi. All'occorrenza pulirli con ovatta e alcol.

NOTA: L'utilizzo di caricabatteria non venduti da Dremel

invaliderà la garanzia.

PINZE Gli accessori Dremel previsti per il multiutensile hanno gambi di

diverse dimensioni. Sono disponibili quattro pinze di dimensioni

diverse per le varie dimensioni dei gambi. Le dimensioni delle pinze

sono identifi cate dagli anelli presenti alla base delle pinze stesse.

L. Pinza da 0,8 mm con un anello (483)

M. Pinza da 1,6 mm con due anelli (482)

N. Pinza da 2,4 mm con tre anelli (481)

O. Pinza da 3,2 mm senza anello (480)

N.B.: Alcuni kit multiutensile possono non includere le pinze nelle

quattro dimensioni. Le pinze sono comunque disponibili separa-

Usare sempre la pinza che si adatta alle dimensioni del gambo e

dell’accessorio che si intende usare. Non forzare un accessorio

con gambo di diametro superiore della pinza.

SOSTITUZIONE PINZE FIGURA 3

P. Pulsante di blocco albero

Q. Chiave di serraggio

T. Ghiera di serraggio

1. Fare scorrere in avanti il pulsante di blocco dell'albero e,

tenendolo premuto, ruotare l'albero a mano fi no a che non si

blocca. Non azionare il pulsante di blocco dell'albero mentre

il multiutensile sta girando.

2. A pulsante di blocco dell’albero azionato, svitare e smontare

la ghiera della pinza. Se necessario utilizzare la chiave di

3. Estrarre la pinza dall’albero.

4. Inserire la pinza della dimensione desiderata nell’albero e

serrare la ghiera di serraggio. Non serrare completamente la

ghiera in assenza di punta o accessorio.

SOSTITUZIONE ACCESSORI FIGURA 3/4

P. Pulsante di blocco albero

1. Fare scorrere in avanti il pulsante di blocco dell'albero e,

tenendolo premuto, ruotare l'albero a mano fi no a che non si

2. A pulsante di blocco dell’albero azionato, allentare (ma non

rimuovere) la ghiera di serraggio. Se necessario utilizzare la

chiave di serraggio.

3. Inserire il gambo della punta o dell’accessorio nella pinza.

4. A pulsante di blocco dell’albero azionato, serrare la ghiera

di serraggio fi no a che il gambo della punta/accessorio

non è bloccato. Utilizzare la chiave per fi ssare la punta o

l'accessorio nel mandrino.

N.B.: Leggere le istruzioni fornite con gli accessori Dremel per

ulteriori informazioni sull’utilizzo.

Utilizzare esclusivamente accessori Dremel testati e ad elevate

PER INZIARE USO Prima di utilizzare il multiutensile è necessario "conoscerlo". Impu-

gnarlo e valutarne il peso e il bilanciamento. Si prenda confidenza

con l’estremità affusolata dell’utensile. E’ questa parte che per-

mette di impugnarlo come una penna o una matita. L'impugnatura

morbida offre confort e controllo maggiori durante l'utilizzo.

Tenere sempre l’utensile lontano dal volto. Gli accessori potrebbero

essere stati danneggiati durante la spedizione e potrebbero volar

via ruotando ad alta velocità.

Nel maneggiare l’utensile evitare di coprire con le mani le aperture

di aerazione. Se si bloccano le aperture di aerazione, il motore

potrebbe surriscaldarsi.

IMPORTANTE! Provare ad utilizzare l’utensile su materiale di scarto

per testarlo alle alte velocità. Ricordare che le prestazioni del mul-

tiutensile sono migliori se si permette alla velocità, insieme agli

accessori Dremel più adatti, di svolgere completamente il lavoro.

Se possibile non fare pressione sull’ utensile in fase di utilizzo.

Al contrario, appoggiare con cautela l’accessorio in rotazione

sulla superficie di lavoro portandolo in contatto con il punto in

corrispondenza del quale si vuole iniziare. Concentrarsi sulla guida

dell’utensile lungo il pezzo applicando una leggerissima pressione

con la mano. Deve essere l’accessorio a eseguire il lavoro.

Solitamente si consiglia di eseguire una serie di passate con

l’utensile piuttosto che una sola passata per completare il lavoro.

Un tocco leggero garantisce un migliore controllo e riduce le

possibilità di errore.

Per un migliore controllo di Stylus, impugnare l'utensile come

una penna tra pollice e indice. FIGURA 5. Impugnatura alternativa:

impugnatura capovolta per applicazioni chiuse. FIGURA 6 Ruotare

lateralmente l'utensile con la maniglia rivolta verso l'esterno e

2610398733-CN-Stylus-0805.indb 292610398733-CN-Stylus-0805.indb 29 27-5-2008 12:12:1927-5-2008 12:12:1930

con la mano appoggiata sul tavolo. FIGURA 7 Per una maggiore

stabilità, appoggiare la maniglia dell'utensile sul tavolo per

stabilizzare e controllare l'accessorio. FIGURA 8

VELOCITÀ SELEZIONABILI L'utensile è un dispositivo con rotazione ad alta velocità. La velocità

è compresa tra 5.000 e 25.000 giri/min. Regolare il numero di giri

al minuto in base al progetto per ottenere risultati fi nali migliori.

Per ottenere i risultati migliori lavorando con materiali diversi,

regolare il comando di regolazione della velocità in modo ottimale

in base al progetto. Per selezionare la giusta velocità in base

all’accessorio in uso, fare pratica su materiali di scarto.

Le impostazioni della velocità sono indicate sul disco velocità

sulla parte posteriore dell'utensile. Vedere la tabella Impostazioni

di velocità a pagina 4-6 per individuare la velocità più adatta in

base al materiale di lavoro e all’accessorio utilizzato.

*) Velocità per tagli minimi. Attenzione, possibile bruciatura in

caso di scanalature profonde.

E’ possibile svolgere molti lavori con l’utensile regolato alla

massima velocità. Tuttavia, alcuni materiali (alcuni tipi di plastica

e metallo) possono danneggiarsi per il calore generato dall’alta

velocità e dovrebbero pertanto essere lavorati a basse velocità.

Le basse velocità (15.000 giri/min o meno) sono generalmente

adatte per interventi di lucidatura con accessori di lucidatura in

feltro. In caso di utilizzo di spazzole, le velocità devono essere

basse per evitare scariche dal manico. Lasciare che l’utensile

lavori per voi alle basse velocità. Le velocità più alte sono ideali

per legni duri, metalli e vetro, oltre che per interventi di foratura,

intaglio, fresatura, formatura e taglio di dadi e battute in legno.

Le regolazioni giri/minuto sono le seguenti:

Posizione interruttore Campo di velocità

1-2 5.000 - 9.000 giri/min

3-4 9.000 - 13.000 giri/min

5-6 13.000 - 17.000 giri/min

7-8 17.000 - 21.000 giri/min

9-10 21.000 - 25.000 giri/min

Alcune indicazioni sulla velocità dell’utensile:

• La plastica e i materiali che fondono a basse temperature

devono essere lavorati a bassa velocità.

• Lucidatura e pulitura con spazzola metallica devono essere

eseguite a velocità inferiore a 15.000 giri/min per non

danneggiare la spazzola e il materiale.

• Il legno deve essere lavorato a velocità elevata.

• Il ferro e l’acciaio devono essere lavorati a velocità elevata.

• Se un utensile da taglio in acciaio ad alta velocità inizia a

vibrare, solitamente ciò signifi ca che è stata selezionata una

velocità troppo bassa.

• L’alluminio, il rame, le leghe di piombo, le leghe di zinco e lo

stagno possono essere lavorati a velocità diverse, a seconda

del tipo di lavorazione che si deve eseguire. Usare paraffi na

(non acqua) o altro lubrifi cante adatto sull’utensile di taglio per

evitare che il materiale asportato aderisca al tagliente.

N.B.: Aumentare la pressione sull’utensile se non taglia come

si vorrebbe, non risolve il problema. Provare ad utilizzare un

accessorio o una regolazione della velocità diversi per ottenere i

risultati desiderati.

PROTEZIONE IN CASO DI ARRESTO L'utensile prevede un dispositivo di protezione motore e batteria

in caso di arresto. In caso di arresto prolungato, o di incastro

della punta in un pezzo da lavoro, in particolare a velocità

elevate, l'utensile si spegne. Estrarre la punta dell'utensile dal

pezzo, spegnerlo e dopo 3 secondi riaccenderlo per continuare

ad utilizzarlo. Quando la batteria è prossima all'esaurimento,

l'utensile può spegnersi automaticamente più spesso del

normale. Nel caso ciò accada, signifi ca che occorre ricaricare

INTERRUTTORE DI AVVIO RITARDATO Stylus è dotato di un interruttore ON/OFF di accensione ritardata

come protezione in caso di avvio accidentale dell'utensile. Per

accendere l'utensile, tenere premuto il pulsante per circa mezzo

secondo. Se l'utensile non si accende immediatamente, premere

il pulsante più a lungo.

MANUTENZIONE La manutenzione preventiva eseguita da personale non autorizzato

può causare l’errato posizionamento di componenti e dei cavi

interni con possibili gravi rischi per le persone. Raccomandiamo

che l’assistenza sugli utensili sia eseguita presso i centri di

assistenza autorizzati Dremel. Per evitare incidenti dovuti ad avvio

non previsto o scariche elettriche, spegnere l'elettroutensile prima

di qualsiasi intervento manutentivo o di pulitura.

COME PULIRE L’UTENSILE SPEGNERE L'UTENSILE PRIMA DI QUALSIASI INTERVENTO DI PULITURA Le aperture di aerazione e le leve degli interruttori devono

essere tenute pulite e libere da corpi estranei. Non cercare di

pulire inserendo oggetti appuntiti attraverso le aperture.

L’utensile può essere pulito a fondo usando aria compressa.

Quando si puliscono gli utensili con aria compressa indossare

sempre occhiali di sicurezza.

Non occorre lubrifi care il multiutensile Dremel.

Alcuni prodotti e solventi per la pulizia danneggiano i componenti

in plastica. Tra questi ci sono la benzina, il tetracloruro di carbonio,

i solventi clorinati, l’ammoniaca e i detergenti per uso domestico a

Pulire l’area di "presa morbida" dell’utensile con un panno

umido. Le aree più dure possono richiedere più di una passata

per diventare pulite.

ASSISTENZA E GARANZIA Questo prodotto DREMEL è garantito come da disposizioni

normative/nazionali; eventuali danni dovuti a normale usura,

sovraccarico o utilizzo improprio non sono coperti da garanzia.

2610398733-CN-Stylus-0805.indb 302610398733-CN-Stylus-0805.indb 30 27-5-2008 12:12:1927-5-2008 12:12:1931

CONTATTO DREMEL Per ulteriori informazioni sulla gamma di prodotti Dremel,

supporto e numero verde, visitare il sito www.dremel.com

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Paesi Bassi
