GEBRUIKSAANWIJZING Stylus 110025 DREMEL

NL Originele gebruiksaanwijzing 31

DK Original brugsanvising 37

12

S

Bruksanvising i original 42

N

Original driftsinstruks 48

FIN

CE CONFORMITEITSVERKLARING Wij verwklaren, dat dit product voldoet aan de volgende normen of normatieve documenten: EN 60 745, EN 55 014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (tot 28-12-2009), 2006/42/EG (vanaf 29-12-2009).

GELUID/VIBRATIE Gemeten volgens EN 60 745 bedraagt het geluidsdrukniveau van deze machine 58 dB(A) en het geluidsvermogen-niveau 69 dB(A) (standaard devatie: 3 dB), en de vibratione 0.2m / s (hand-arm methode). Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

DK

CE KONFORMITETSERKLÄRING Vi erklær under almindeligt ansvar, at dette produit er i overensstemmelse med folgenden normer aller normative dokumenter: EN 60 745, EN 55 014, i henhold til bestemmelserne i direktiverne 2006/95/EF, 2004/108/EF, 98/37/EF (indtl 28.12.2009), 2006/42/EF (fra 29.12.2009).

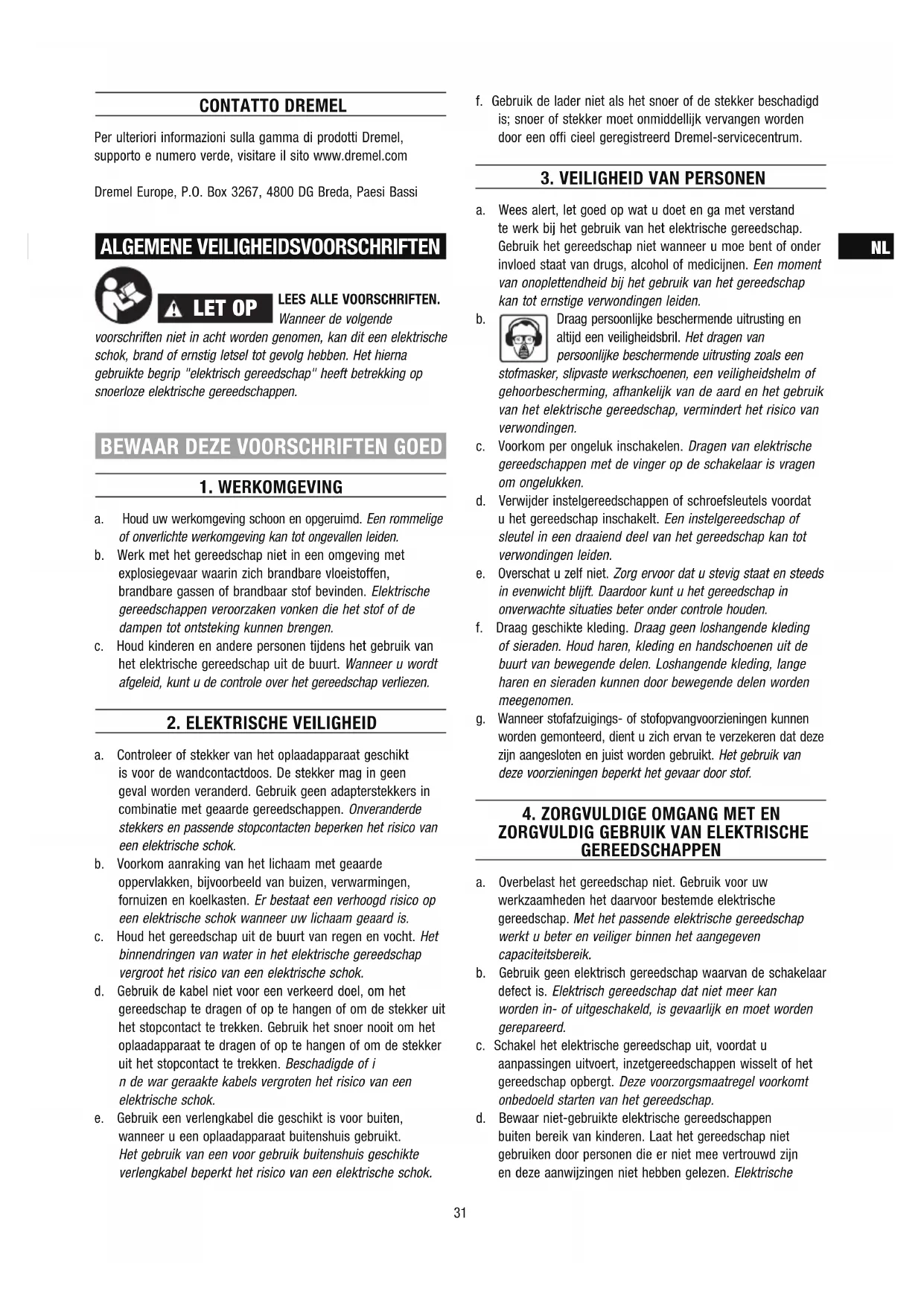

voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg生態. Het hierna gebruikte begrip "elektrisch gereedschap" heeft betrekking op snoerloze elektrische gereedschappen.

BEWAAR DEZE VOORSCHRIFTEN GOED

1. WERKOMGEVING

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b. Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
c. Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru u worden afgeleid,kest u de controle over het gereedschap verliezen.

a. Controller of stekker van het oplaadapparaat geschikt is voor de wandcontactdoos. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wonneer uw lichaam geaard is.
c. Houd het gereedschap UIT de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d. Gebruik de kabel nicht voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uithet stopcontact te trekken. Gebruik het snoer nooit om hetoplaadapparaat te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Beschadigde of i n de war geraakte kabels vergroten het risico van een elektrische schok.
e. Gebruik een verlangkabel die geschikt is voor buiten, wanner u een oplaadapparaat buitenshuis gezruikt. Het gebruik van een voor gebruik buitenshuis geschikt de verlangkabel beperkt het risico van een elektrische schok.

f. Gebruik de lader nicht als het snoer of de stekker beschadigd is; snoer of stekker要去 onmiddelijkervangen worden door een offi cieel geregistreerd Dremel-servicecentrum.

3. VEILIGHEID VAN PERSONEN

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b. Draag persoonlijke beschemende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c. Voorkom per ongeluk inschakelen. Dragen van elektrische gereedschappen met de vinger op de schakelaar is vragen om ongelukken.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e. Overschat u zich nicht. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situations beter onder contrôle honden.
f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.
g. Wanner stofafzugings- of stofopvangvoortzieingen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van deze voorzieingen beperkt het gevaar door stof.

4. ZORGVULDIGE OMGANG MET EN ZORGVULDIG GEBRUIK VAN ELEKTRISCHE GEREEDSCHAPPEN

a. Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c. Schakel het elektrische gereedschapuit,voordat u aanpassingen uitvoert, inzetgereedschappen wisselt of het gereedschap opbergt.Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d. Bewaar nicht-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische

gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.

e. Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden van elektrische gereedschappen.
f. Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijk te geleiden.
g. Gebruik elektrisch gereedschap, toebehoren, inzet-gereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5. GEBRUIK EN ONDERHOUD ACCU

a. Laad de accu alleen op met het oplaadapparaat dat is aangegeven door de fabrikant. Een oplaadapparaat dat geschikt is voor een bepaald accutype, kan brandgevaar opleveren bij gebruik met een ander accutype.
b. Bij oneigenlijk gebruik kan er vloeistof UIT de accu lopen; ver midd aanraking hiermee. Als u per ongeluk in aanraking komt met de vloeistof, spoel dan het betroffen lichaamsdeel af met veel water. Als vloeistof in aanraking komt met de ogen, raadpleeg dan bovendien een arts. Vloeistof die UIT de accu loopt, kan irritatie of brandworden verooorzaken.

6. SERVICE

a. Laat het gereedschap alleen repareren door gekwalifi ceerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR ALLE BEWERKINGEN

ALGEMENE WAARSCHUWINGEN VOOR SLIJPEN, SCHUREN, BORSTELEN, POLIJsten EN DOORSLIJPN

a. Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, schuirmachine, borstelmachine, polijstmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt, in acht. Als u de volgende aanwijzingen nicht in acht neemt,+kunnen een elektrische schok,brand en/of ernstig letsel het gevolg zich.
b. Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

c. Het toegestane toerental van het inzetgereedschap要去 minstens zo hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelhaar worden beschadigd.
d. De buitendiameter en de dikte van het inzetgereedschap要去en overeenkomen met de maatgeevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen können nicht voldoende afgeschermd of gecontroleerd worden.
e. Slijpschijven, fl enzen, steunschijven en ander toebehoren要去en nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die nicht nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig,/TRlen sterk en kuren tot het verlies van de controle leiden.
f. Gebruik geen beschadigde inzeitgereedschappen. Controller voor het gebruik altijd inzeitgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzeitgereedschap valt, dient u te controeren of het beschadigd is, of gebruik een onbeschadigd inzeitgereedschap. Als u het inzeitgereedschap hebt gecontrolererd en ingezet, LAST u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dieren andere personen uit de buurt van het ronddraaiende inzeitgereedschap te blijven. Beschadigde inzeitgereedschappen breken meestal gedurende deze testtijd.
g. Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werklandschoenen of een speciaal schort datkleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof of adembeschermingsmasker要去 het bij de toepassing ontstaande stof fi Iteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
h. Let erop dat andere personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegvliegen en verwon din genveroorzaken, ook buiten de directe werkomgeving.
i. Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
j. Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de contrôle over het elektrische gereedschap kunt verliezen.
k. Laat het elektrische gereedschap Niet lopen verwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

I. Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in hetuis een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
m. Gebruik het elektrische gereedschap Niet in de buurt van brandbarematerialen.Vonken kuren deze materialen ontsteken.
n. Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zich. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.
o. Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend).
p. Tref veiligheidsmaatregelen, wanner er bij werkzaamheden stoffen kuren ontstaan, die schadelijk voor de gezondheid, brandaar of explosief zijn (sommige soorten stof gelden als kankerverwekkend); draag een stofmasker en gebruik een afzuiing voor stof en spanen, als deze kan worden aangesloten.

TERUGSLAG EN BIJBEHORENDE WAARSCHUWINGEN

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor worden een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op de plaat van de blokkering. Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalid, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslagveroorzaken. De slijpschijf beweegt zich verrolgens maar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaat van de blokkering. Hierbijn konnen slijpschijven ook breken. Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.

a. Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waar u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien aanwezig, om de grootst maybeke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
b. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij deterugslag over uw hand bewegen.
c. Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.
d. Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het rondraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of

wanneer het terugspringt toe om zich vast te klemmen. Ditveroorzaakt een controverlies of terugslag.

e. Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

BIJZONDERE WAARSCHUWINGEN VOOR SLIJP- EN DOORSLIJPWERKZAAMHEDEN

a. Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschemkap. Slijptoebehoren dat Niet voor het elektrische gereedschap is voorzien, kan nicht voldoende worden afgeschermd en is Niet verilig.
b. Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijschijf. Doorslijschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken.
c. Gebruik alkijd onbeschadigde spanfl enzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschekte fl enzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven+kennen verschillen van de fl enzen voor andere slijpschijven.
d. Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn Niet geconstrueree voor de hogere toerentallen vankleinere elektrische gereedschappen en konnen breken.

OVERIGE BIJZONDERE WAARSCHUWINGEN VOOR DOORSLIJPWERKZAAMHEDEN

a. Voorkom blokkeren van de doorslijpschijf en te hove aanrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor Kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
b. Mijd de omgeving voor enchter de ronddraiende doorslijschijf. Als u de doorslijschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.
c. Als de doorslijpsijchij vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpsijchij uit de groef te trekken. Anders kan een terugslag het gevolg zich. Stel de oorzaak van het vastklemmen vast en kaak deze ongedaan.
d. Schakel het elektrische gereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doomslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslagveroorzaken.
e. Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijschijf te verminderen. Grote werkstukken konnen onder hun eigien

gewicht doorbuigen. Het werkstuk moet aan beiden zichden worden ondersteund, vlak bij de slijpgroef en aan de rand.

f. Wees bijzonder voorzichtig bij invallend freeze in bestande muren of andereplaaten zonder voldoende zich. De invalidende doorslijpschijf kan bij hetdoorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

BIJZONDERE WAARSCHUWINGEN VOOR SCHUURWERKZAAMHEDEN

a. Gebruik geen schuurbladen met te große afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunsjiftuitsteken, hunnen verwondingen veroorzaken en kuren tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

BIJZONDERE WAARSCHUWINGEN VOOR POLIJSTWERKZAAMHEDEN

a. De polijstkap mag geen losse delen hebben, in het bijzonder geen losse bevestigingssnoeren. Maak de bevestigingssnoeren vast of kort deze in. Losse, meedraaiende bevestigingsssnoeren konnen uw vingers meenemen of in het werkstuk vasthaken.

BIJZONDERE WAARSCHUWINGEN VOOR WERKZAAMHEDEN MET DRAADBORSTELS

a. Houd er rekening mee dat de draadborstel ookijdens het normale gebruik draadstukken verliest. Overbelast de draden Niet door een te hove aandrukkracht. Wegvliegende draadstukken konnen gemakkelijk door dunne kleding en/of de huid dringen.
b. Als het gebruik van een beschemkap worden geadviseerd, dient u te voorkomen dat beschemkap en draadborstel elkaar+kennen raken.Vlakstaal- en komstaalborstels kennen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

MILIEU

AFVALVERWIJDERING

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

ALLEEN VOOR LANDEN VAN DE EU

Gooi elektrische gereedschappen nicht bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten Nieteer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoordere wijze worden hergebruikt.

SPECIFICATIONS

ALGEMENE SPECIFICATIONS

Nominale spanning .7.2V Lithium-lon

Nominate stroomsterkte . . .0,2A/1 Ah

Onbelaste snelheid .25.000/min

Spancapaciteit 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

VERLENGKABELS

Gebruik helemaal uitgerolde en veilige verlangkabels met een vermogen van 5A.

MONTAGE

SCHAKEL ALTIJD EERST HET GEREEDSCHAP UIT, VOORDAT U INZETGEREEDSCHAPPEN OF SPANTANGEN GAAT WISSELEN OF ONDERHOUD AAN HET GEREEDSCHAP GAAT PLEGEN.

ALGEMEEN

Het Dremel multigereedschap is een precisiegereedschap van hoge kwaliteit dat kan worden gebruikt voor het uitvoeren van gedetailleerde en ingewikkelde toepassingen. Het uitgebreme gamma aan Dremel accessoires en hulpstukken stelt u in staat om een groe verscheidenheid aan toepassingen uit te voeren. Deze omvatten toepassingen als schuren, uitsnijdingen make n en graveren, snijden, reinigen en polijsten.

AFBEELDING 1

A. Spanmoer
B. Spantang
C. Aan/uit-schakelaar
D. As-blokkeringsknop
E. Knop voor variabele snelheid
F. Ventilatieopeningen
G. Softgrip
H. Indicatielampje voor opladen
I. Oplaadapparaat
J. Opbergvak voor accessoires
K. Opbergvak voor sleutel

HET GEREEDSCHAP OPLADEN

Hetsnoerloos rotatiegereedschap is nicht volledig opgeladen. Het gereedschap is uitgerust meteen nicht-verwisselbare accu. Laad de accu absolut op voordat u het gereedschap voor de eerste keer gebruikt.

Het gereedschap opladen:

1. Schakel het gereedschap UIT.
2. Plaats het gereedschap in het oplaadapparaat.
3. Steek de stekker van het oplaadapparaat in een wand-contactdoors.
   Groen lampje AAN = bezig met opladen.
4. Permanent groen UIT = opladen voltooid.

Het oplaadapparaat stopt automatisch met opladen van de accu, wanner het opladen voltooid is. Het is geen probleem om het gereedschap in het oplaadapparaat te lately zitten.

1. Het oplaadapparaat heeft ongeveer 5 eer nodig om een volledig ontladen accu op te laden.

BELANGRIJKE AANWIJZINGEN VOOR OPLADEN

Dit gereedschap is voorzien van een lithium-ion accu en oplaadstation, dit biedt de volgende Voorden:

1. Lithium-ion accu behoudt gedurende max. 2aar+zijn lading tijdens opslag, dus is alkijd gereed wanner u hem nodig heeft.
2. U kunt het gereedschap op elk gewenst moment in het oplaadapparaat plaatsen en opladen, zonder de oorspronkelijke laadcapaciteit af fabriek te verminderen.
3. Het oplaadapparaat werk ontworpen voor gebruik als opslagplaats voor uw gereedschap, wanner u bezig bent met uw klussen. Plaats het gereedschap eenvoudig in het oplaadapparaat wanner u het Niet gebruikt bij uw klus. Zo worden de accu voordurend opgeladen en kunt u het gereedschap langer gebruiken.
4. Het oplaadapparaat werden ontworpen om de accu alleen snel op te laden wanner de accutemperatuur:tussen 4^ en 41^ is.
5. Wanner de accu Niet goed worden opgeladen:

a. Controller of het gereedschap correct in het oplaadapparaat is geplaatst.
b. Controller de spanning van het stopcontact door de stekkers van andere apparaten in dit stopcontact te steken.
c. Controller of het stopcontact is aangesloten op een lichtschakelaar, die de spanning uitschakelt wanneeer de lichten worden uitgeschakeld.
d. Controller de aansluitingen van de accu op verontreinigingen. Maak de aansluitingen indien nolog schoon met een wattenbolletje en alcohol.

OPMERKING: gebruik van oplaadapparaten die nicht door Dremel worden verkocht, kan resulteren in verlies van garantie.

SPANTANGEN

De voor het multigereedschap verwrijgbare Dremel accessoires waar er met verschillende schachtmaten. Er waar maten spantangen verwrijgbaar voor de verschillende schachtmaten. De spontangmaten waar te herkennen aan de ringen op deijkenkant van de spontang.

AFBEELDING 2

L. 0,8 mm spontang met een ring (483)
M. 1,6 mm spontang met twee ringen (482)
N. 2,4 mm spontang met drie ringen (481)
0. 3,2 mm spontang zonder ring (480)

OPMERKING: Sommige multigereedschapsets bevatten even tueel nicht alle vier spantangmaten. Spantangen zijnApart ver krijgbaar.

Gebruik als de spantang die overeenkomt met de maat van de asschachtvan het accessoire dat u wilt gaan gebruiken. Probeer

niet een schacht met een grotere diameter in een Kleinere span-tang te duwen.

SPANTANGEN WISSELEN

AFBEELING 3

P. As-blokkeringsknop
Q. Spantang
R. Vastdraaien
S. Losdraaien
T. Spanmoer

1. Schuif de as-blokkeringsknop maar voren, houd deze ingedrukt en draai de as met de hand tot de asvergrendeling vastklicht. Druk de as-blokkeringsknop Niet in terwijl het multigereedschap draait.
2. Draai bij ingedrukte as-blokkeringsknop de spanmoer los en verwijder们都. Gebruik indien nodig de spontang.
3. Verwijder de spantang door deze van de as te trekken.
4. Plaats de spantang van het juiste formaat in de as en breng de spanmoer opnieuw handvast aan. Draai de moer nicht helemaal vast als er geen accessoire of inzetgereedschap is geplaatst.

ACCESSIONS WISSELEN

AFBEELING 3/4

P. As-blokkeringsknop

1. Schuif de as-blokkeringsknop waar voren, houd deze ingedrukt en draai de as met de hand tot de asvergrendeling vastklikt.
2. Draai bij ingedrukte as-blokkeringsknop de spanmoer los (maar verwijder deze Niet). Gebruik indien nodig de spantang.
3. Plaats de schacht van het accessoire of inzetgereedschap helemaal in de spantang.
   4 Terwijl de asvergrendeling is ingeschakeld, moet u de spanmoer handvast vastdraaien tot de schacht van het accessoire door de spontang worden vastgegrepen. Gebruik de spontang om de accessoire of het inzetgereedschap in de spontang vastte zetten.

OPMERKING: Lees absolut de bij uw Dremel accessoire meegeleverde instructies voor meer informatie over het gebruik ervan.

Gebruik uitsluitend door Dremel geteste accessoires met groot prestatievermogen.

EEN GOED BEGIN

GEBRUIK

De eerste stap bij het gebruik van het multigereedschap is u vertrouwd makeen met het gereedschap. Houd het gereedschap in uw hand en voel het gewicht en de balans. Voel de taps toe lopende behuizing. Dit tapse toelopen maakt het möglichk om het gereedschap bijna als een pen of potlood vast te honden. De unieke softgrip zorgt voor extra comfort en controle tijdens gelebruik.

Houd het gereedschap altduit de buurt van uw gezicht.
Accessoires kuren worden beschadigdtijdens het gebruik en kuren uit elkaar spatten door het hoge toerental.
Bedek bij het vasthouden van het gereedschap Niet de ventilatieopeningen met uw hand. Blokkeren van de ventilatieopenin gen kan leiden tot oververhitting van de motor. BELANGRIJK! Oefen eerst op een stuk afvalmaterial om te kijken hoe het gereedschap bij hoge snelheid presteert.Denk eraan dat uw multigereedschap het beste werk levert, wanneer u de snelheid, samen met het juiste Dremel accessoire, het werk voor u LAST doen.Oefen indien maybeijk tijdens gebruik geen druk uit op het gereedschap.Breng inplaatsaarvan het draaiende accessoire Lichtjes omlaag maar het werkstkuppervlak en laat de punt waar contact maken waar u wilt beginnen. Concentreer u op het geleiden van het gereedschap over het workstuk, met een lichte druk van uw hand. Sta toe dat het accessoire het werk doet.
Het is gewoonlijk better om met het gereedschap een aantal kerendezelfde bewerkingsstappen uit te voeren dan om de hele klus in eenkeer te wilten doen.Een voorzlichtige aanpak zorgt voor de beste controle en vermindert de kans op fouten.Voor de beste controle van de Stylus houdt u het gereed schap als een pen tussen duim en wijsvinger.AFBEELDING 5. Een alternatieve grip is de omgekeerde grip voor nauwkeurig werk.AFBEELDING 6 Draai het gereedschap opzij, met de handgreep maar buiten wijzend, terwijil uw hand op de tafel rust.AFBEELDING 7 Laat voor ultieme stabiliteit de hand greep van het gereedschap op de tafel rusten om zo het accessoire te stabiliseren en controleren.AFBEELDING 8

WERKTOERENTALLEN

Dit gereedschap is een HS rotatiegereedschap. De toerentallen ervan varieren van 5.000 tot 25.000 OPM. Wanner u de omwentelingen per minuut afstelt op uw klus, zorgt dit voor een better eindresultaat. Stel voor het verkrijgen van de beste resultaten bij het werken met verschillende materiaien het variabile toerental in afhankelijk van de betreffende klus. Oefen eerst op een stuk afvalmaterial om het juiste toerental voor het gebruikte accessoire te kiezen. De snugheidsinstelleningen zijn aangegeven op de knop voor variabile snugheid op de achterkant van het gereedschap. Raadpleeg de tabel met toerentalinstelleningen op de pagina's 4-6 om het juiste toerental voor het te bewerken materiaal en het gebruikte accessoire te helpen bepalen.

*) Toerental voor lichte snijwerkzaamheden. Pas op, verbranding bij diepe groeven möglichk.

De meeste klussen können worden uitgevoerd wanner het gereedschap in de hoogste stand worden gebruikt. Bepaalde materialen (sommige kunststoffen en metalen) können darüber worden beschadigd door de hitte die vrijkomt bij een hoog toe rental, en dienen met relatief lage torentallen te worden bewerkt. Gebruik met een laag torental (15.000 OPM of min der) is gewoonlijk het Beste voor polijstwerkzaamheden met de polijstaccessoires van vilt. Alle toepassingen met de draadbor stel vereisen lagere torentallen om te voorkomen dat draad stukkenuit de houder vliegen. Laat de prestatie van het gereed schap het werk voor u doen bij het gebruik van lagere toeren tallen. Hogere torentallen zijn better voor hardhout, metalen en glas en voor boren, uitsnijdingen make, snijden, frezen van profi elen en zagen van plinten of sponningen in hout. De instellingen voor globale omwentelingen per minuut zich:

Knopinstelling	Toerentalbereik
1-2 5.000 - 9.000 OPM
3-4 9.000 - 13.000 OPM
5-6 13.000 - 17.000 OPM
7-8 17.000 - 21.000 OPM
9-10	21.000	-

Enkele richtlijnen met betrekking tot het toerental van het gereed-schap:

Kunststof en ander materiaaal dat bij lage temperaturen smelt, moet met een laag toerental worden bewerkt.
- Polijsten, poetsen en reinigen met een draadborstel要去 met een toerental Niet hoger dan 15.000 OPM worden uitgevoerd om schade aan de borstel en uw materiaal te voorkomen.
Hout moet met een hoog toerental worden gezaagd.
- Ijzer of staal moet met een hoog toerental worden gezaagd.
- Als een snelfrees voor staal begint te trillen, wijst dit er gewoonlijk op dat.Deze te langzaam draait.
Aluminium, koperlegeringen, zinklegeringen en tin konnen met verschillende toerentallen worden bewerkt, afhankelijk van het type bewerking dat u wilt uitvoeren. Gebruik een paraffi ne (geen water) of een ander geschikt smeermiddel om te voorkomen dat er materiaalrestenCUSden de zaagtanden van de frees gaan zitten.

OPMERKING: Verhaging van de druk op het gereedschap is nicht de juiste reactie, wanneer het Niet correct presteert. Probeer een andere accessoire of een andere torentalinstelling om het gewenste resultaat te verkrijgen.

AFSLAGBEVEILIGING

Dit gereedschap heeft een afslagbeveiligingsfunctie voor bescherming van de motor en accu bij eventuele overbelasting. Als u het gereedschap te lang overbelast of de accessoire zich in een werkstuk vastvreet, met name bij hoge snelheden, schakelt het automatisch uit. Neem het gereedschap eenvoudig uit het materiaal, schakel het gedurende 3 seconden uit en schakel het verwolgens wee in om verder te gaan. Wanner de accu bijna leeg is, kan het gereedschap vaker dannormaal automatisch uitschakelen. Doet dit zich voor, dan is hetijd om de accu op te laden.

SCHAKELAAR MET STARTVERTRAGING

De Stylus is uitgerust met een aan/uit-schakelaar metijdvertraging om te voorkomen dat uw gereedschap per ongeluk start. Om uw gereedschap in te schakelen,要去 de knop gedurende ca. een halve seconde ingedrukt honden. Als uw gereedschap Niet meteen inschakelt, probeer dan om de knop langer ingedrukt te honden.

ONDERHOUD

Preventief onderhoud dat uitgevoerd worden door onbevoed personeel, kan resulteren in verkeerd terugplaatsen van inwendige draden en onderdelen. Hierdoor ontstaat groot gevaar. Wij raden aan, dat alle onderhoudswerkzaamheden aan het gereedschap uitgevoerd worden door de Dremel service-afdeling. Om letsel door onverwacht starten of een elektrische schok te vermijden,

moet u het elektrische gereedschap altijd uitschakelen voordat u onderhouds- of reinigingswerkzaam heden gaat uitvoeren.

HET GEREEDSCHAP REINIGEN

SCHAKEL VOOR REINIGINGSWERKZAAMHEDEN HET GEREEDSCHAP UIT

Ventilatie-openingen en schakelaarhendels要去en schoon en vrij van vreemde voorwerpen gehouden worden. Probeer deze Niet te reinigen door spitse voorwerpen door de openings te steken. Het gereedschap kan eventuele met perslucht worden vereinigd. Draag altijd een veiligheidsbril bij het reinigen van gereedschappen met perslucht.

Het Dremel multigereedschap hoeft nicht te worden gesmeerd.
Bepaalde reinigings- en oplosmidelen tasten kunststof
onderdelen aan. Enkele van deze zijn: benzine, tetrachloorkoolstof,
gechloreerde reinigingsoplosmiddelen, ammoniak en
huishoudelijk schoonmaakmiddelen die ammoniak bevatten.
Reinig de "softgrip" vlakken van het gereedschap met een
vochtige doek. Vlakken die erger zich verontreinigd,+kennenmeer
dan een keer vegen nodig hebben om schoon te worden.

SERVICE EN GARANTIE

Op dit DREMEL product worden garantie verleend overeenkomstig de wettelijk/landspecifi eke voorschriften; beschadiging op grond van normale slijtage, overbelasting of onjuiste bediening zich uitgesloten van de garantie.

Stuur in geval van klachten het gereedschap volledig intact samen met het aankoopbewijs waar uw dealer.

CONTACT OPNEMEN MET DREMEL

Ga voor meer informatie over het Dremel assortment, support en hotline waar www.dremel.com

Dremel Europe, Postbus 3267, 4800 DG Breda, Nederland

GENERELLE SIKKERHEDSINSTRUKSER

ADVARSEL

LAES ALLE INSTRUKTIONERNE.
