BEDIENUNGSANLEITUNG Stylus 110025 DREMEL

Originalbetriebsanleitung 12

Technical fi le at: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

D CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung,

daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien

2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel

dieses Gerätes 58 dB(A) und der Schalleistungspegel 69 dB(A) (Standard- abweichung:

3 dB), und die Vibration 0,2 m/s

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

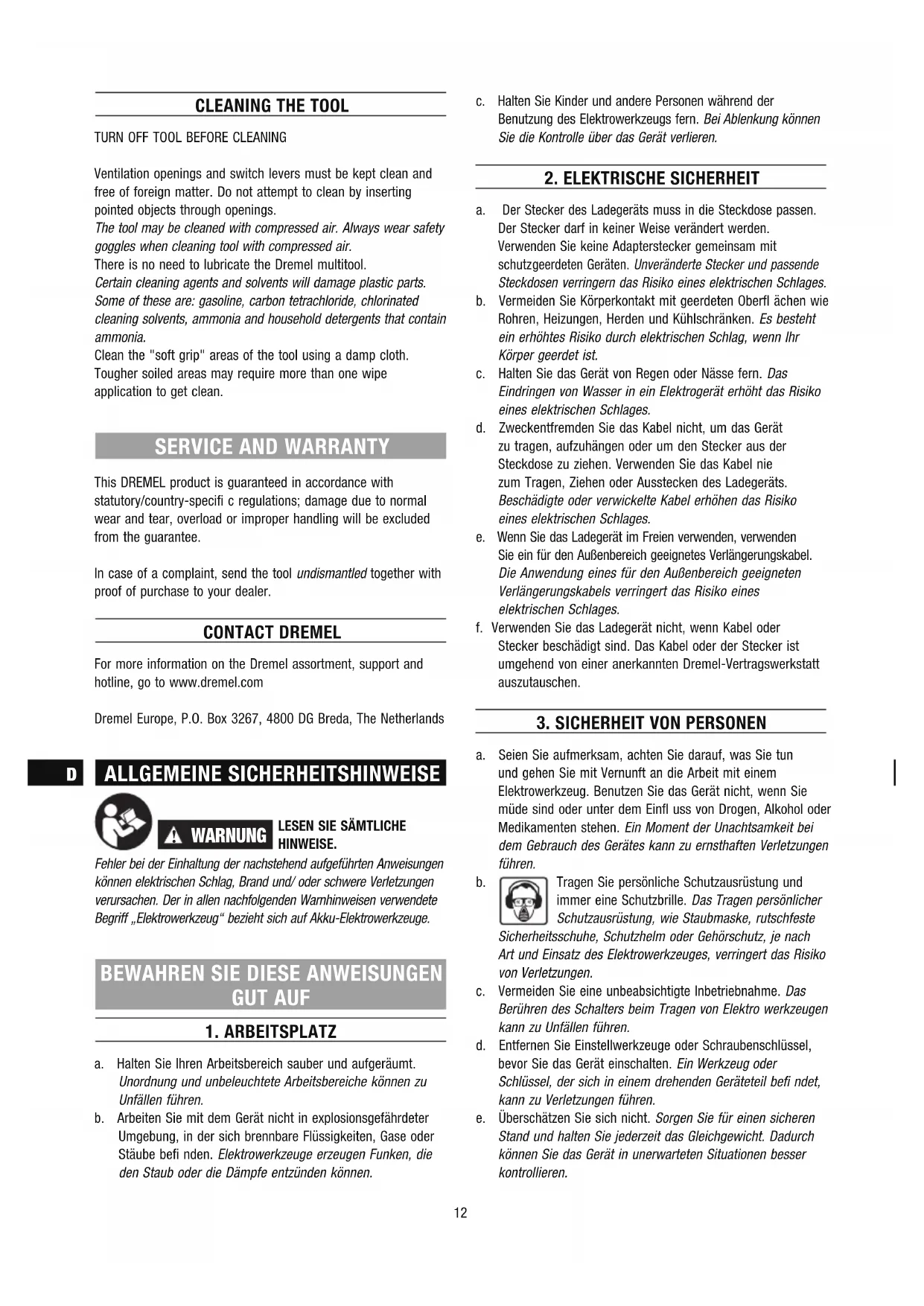

ALLGEMEINE SICHERHEITSHINWEISE

WARNUNG LESEN SIE SÄMTLICHE HINWEISE.

Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen

können elektrischen Schlag, Brand und/ oder schwere Verletzungen

verursachen. Der in allen nachfolgenden Warnhinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf Akku-Elektrowerkzeuge.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF

a. Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt.

Unordnung und unbeleuchtete Arbeitsbereiche können zu

b. Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase oder

Stäube befi nden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2. ELEKTRISCHE SICHERHEIT

Der Stecker des Ladegeräts muss in die Steckdose passen.

Der Stecker darf in keiner Weise verändert werden.

Verwenden Sie keine Adapterstecker gemeinsam mit

geerdeten Geräten. Unveränderte Stecker und passende

dosen verringern das Risiko eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen wie

Rohren, Heizungen, Herden und Kühlschränken. Es besteht

ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr

c. Halten Sie das Gerät von Regen oder Nässe fern. Das

Eindringen von Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

d. Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus der

Steckdose zu ziehen. Verwenden Sie das Kabel nie

zum Tragen, Ziehen oder Ausstecken des Ladegeräts.

Beschädigte oder verwickelte Kabel erhöhen das Risiko

eines elektrischen Schlages.

e. Wenn Sie das Ladegerät im Freien verwenden, verwenden

Sie ein für den Außenbereich geeignetes Verlängerungskabel.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f. Verwenden Sie das Ladegerät nicht, wenn Kabel oder

Stecker beschädigt sind. Das Kabel oder der Stecker ist

umgehend von einer anerkannten Dremel-Vertragswerkstatt

3. SICHERHEIT VON PERSONEN

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie

müde sind oder unter dem Einfl uss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Unachtsamkeit bei

dem Gebrauch des Gerätes kann zu ernsthaften Verletzungen

Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach

Art und Einsatz des Elektrowerkzeuges, verringert das Risiko

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Das

Berühren des Schalters beim Tragen von Elektro werkzeugen

kann zu Unfällen führen.

d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Ein Werkzeug oder

Schlüssel, der sich in einem drehenden Geräteteil befi ndet,

kann zu Verletzungen führen.

e. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das Gleichgewicht. Dadurch

können Sie das Gerät in unerwarteten Situationen besser

2610398733-CN-Stylus-0805.indb 122610398733-CN-Stylus-0805.indb 12 27-5-2008 12:12:1527-5-2008 12:12:1513

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und

Handschuhe fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich

bewegenden Teilen erfasst werden.

g. Wenn Staubabsaug- und -auffangeinrichtungen montiert

werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Das

Verwenden dieser Einrichtungen verringert die Gefährdungen

4. SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN

a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit

das dafür bestimmte Elektrowerkzeug. Mit dem passenden

Elektrowerkzeug arbeiten Sie besser und sicherer im

angegebenen Leistungsbereich.

b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt

ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder

ausschalten lässt, ist gefährlich und muss repariert werden.

c. Schalten Sie das Elektrowerkzeug aus, bevor Sie

Einstellungen vornehmen, Zubehör austauschen oder

es weglegen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Gerätes.

d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der

Reichweite von Kindern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Personen benutzt

e. Pfl egen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob

bewegliche Geräteteile einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so beschädigt sind, dass

die Funktion des Gerätes beeinträchtigt ist. Lassen Sie

beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten

f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig

gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leichter zu führen.

g. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge

usw. entsprechend diesen Anweisungen und so, wie

es für diesen speziellen Gerätetyp vorgeschrieben ist.

Berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen für andere als die vorgesehenen

Anwendungen kann zu gefährlichen Situationen führen.

5. VERWENDUNG UND HANDHABUNG DES AKKUS

a. Laden Sie den Akku nur mit dem vom Hersteller angegebenen

Ladegerät auf. Bei der Verwendung eines für eine Akkuart

geeigneten Ladegeräts mit einer anderen Akkuart kann

Feuergefahr bestehen.

a. Bei falscher Anwendung kann Flüssigkeit aus dem Akku

aus treten. Vermeiden Sie jeglichen Kontakt damit. Bei

versehent lichem Kontakt mit der Flüssigkeit spülen Sie sie

mit Wasser ab. Gelangt die Flüssigkeit in die Augen, suchen

Sie zusät zlich einen Arzt auf. Aus dem Akku austretende

Flüssigkeit kann zu Hautreizungen oder Verbrennungen

a. Lassen Sie Ihr Gerät nur von qualifi ziertem Fachpersonal

und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes erhalten

SICHERHEITSANWEISUNGEN ZU ALLEN BETRIEBSARTEN GEMEINSAME WARNHINWEISE ZUM SCHLEIFEN, SANDPAPIERSCHLEIFEN,

ARBEITEN MIT DRAHTBÜRSTEN, POLIEREN UND TRENNSCHLEIFEN

a. Dieses Elektrowerkzeug ist zu verwenden als Schleifer,

Sandpapierschleifer, Drahtbürste, Polierer und

Trennschleifmaschine. Beachten Sie alle Warnhinweise,

Anweisungen, Darstellungen und Daten, die Sie mit

dem Elektrowerkzeug erhalten. Wenn Sie die folgenden

Anweisungen nicht beachten, kann es zu elektrischem

Schlag, Feuer und/oder schweren Verletzungen kommen.

b. Verwenden Sie kein Zubehör, das vom Hersteller nicht

speziell für dieses Elektrowerkzeug vorgesehen und

empfohlen wurde. Nur weil Sie das Zubehör an Ihrem

Elektrowerkzeug befestigen können, garantiert das keine

c. Die zulässige Drehzahl des Einsatzwerkzeugs muss

mindestens so hoch sein wie die auf dem Elektrowerkzeug

angegebene Höchstdrehzahl. Zubehör, das sich schneller als

zulässig dreht, kann zerstört werden.

d. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen

den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch

bemessene Einsatzwerkzeuge können nicht ausreichend

abgeschirmt oder kontrolliert werden.

e. Schleifscheiben, Flansche, Schleifteller oder anderes Zubehör

müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs

passen. Einsatzwerkzeuge, die nicht genau auf die

Schleifspindel des Elektrowerkzeugs passen, drehen sich

ungleichmäßig, vibrieren sehr stark und können zum Verlust

der Kontrolle führen.

f. Verwenden Sie keine beschädigten Einsatzwerkzeuge.

Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie

Schleifscheiben auf Absplitterungen und Risse, Schleifteller

auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten

auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug

oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob

es beschädigt ist, oder verwenden Sie ein unbeschädigtes

Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert

und eingesetzt haben, halten Sie und in der Nähe befi ndliche

Personen sich außerhalb der Ebene des rotierenden

Einsatzwerkzeugs auf und lassen Sie das Elektrowerkzeug

eine Minute lang mit Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen meist in dieser Testzeit.

2610398733-CN-Stylus-0805.indb 132610398733-CN-Stylus-0805.indb 13 27-5-2008 12:12:1627-5-2008 12:12:1614

g. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie

je nach Anwendung Vollgesichtsschutz, Augenschutz oder

Schutzbrille. Soweit angemessen, tragen Sie Staubmaske,

Gehörschutz, Schutzhandschuhe oder Spezialschürze, die

kleine Schleif- und Materialpartikel von Ihnen fernhält.

Die Augen sollen vor herumfl iegenden Fremdkörpern

geschützt werden, die bei verschiedenen Anwendungen

entstehen. Staub- oder Atemschutzmaske müssen den bei

der Anwendung entstehenden Staub fi ltern. Wenn Sie lange

lautem Lärm ausgesetzt sind, können Sie einen Hörverlust

h. Achten Sie bei anderen Personen auf sicheren Abstand zu

Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt,

muss persönliche Schutzausrüstung tragen. Bruchstücke

des Werkstücks oder gebrochener Einsatzwerkzeuge können

wegfl iegen und Verletzungen auch außerhalb des direkten

Arbeitsbereichs verursachen.

i. Fassen Sie das Elektrowerkzeug nur an isolierten

Grifffl ächen an, wenn Sie Arbeiten ausführen, bei denen das

Schneidwerkzeug verborgene Stromleitungen treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt auch

Metallteile des Elektrowerkzeuges unter Spannung und führt

zu einem elektrischen Schlag.

j. Legen Sie das Elektrowerkzeug niemals ab, bevor das

Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das

sich drehende Einsatzwerkzeug kann in Kontakt mit der

Ablagefl äche geraten, wodurch Sie die Kontrolle über das

Elektrowerkzeug verlieren können.

k. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es

tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem

sich drehenden Einsatzwerkzeug erfasst werden, und das

Einsatzwerkzeug sich in Ihren Körper bohren.

l. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs. Das Motorgebläse zieht Staub in das

Gehäuse, und eine starke Ansammlung von Metallstaub kann

elektrische Gefahren verursachen.

m. Verwenden Sie das Elektrowerkzeug nicht in der Nähe

brennbarer Materialien. Funken können diese Materialien

n. Verwenden Sie keine Einsatzwerkzeuge, die fl üssige

Kühlmittel erfordern. Die Verwendung von Wasser oder

anderen fl üssigen Kühlmitteln kann zu einem elektrischen

o. Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt

p. Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten

gesundheitsschädliche, brennbare oder explosive Stäube

entstehen können (manche Stäube gelten als krebserregend);

tragen Sie eine Staubschutzmaske und verwenden Sie, wenn

anschließbar, eine Staub-/ Späneabsaugung.

RÜCKSCHLAG UND ENTSPRECHENDE WARNHINWEISE Rückschlag ist die plötzliche Reaktion infolge eines hakenden

oder blockierten drehenden Einsatzwerkzeugs, wie Schleif-

scheibe, Schleifteller, Drahtbürste usw. Verhaken oder

Blockieren führt zu einem abrupten Stopp des rotierenden

Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes

Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs

an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe

im Werkstück hakt oder blockiert, kann sich die Kante der

Schleifscheibe, die in das Werkstück eintaucht, verfangen und

dadurch die Schleifscheibe ausbrechen oder einen Rückschlag

verursachen. Die Schleifscheibe bewegt sich dann auf die

Bedienperson zu oder von ihr weg, je nach Drehrichtung der

Scheibe an der Blockierstelle. Hierbei können Schleifscheiben

auch brechen. Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch

geeignete Vorsichtsmaß nahmen, wie nachfolgend beschrieben,

a. Halten Sie das Elektrowerkzeug gut fest und bringen Sie

Ihren Körper und Ihre Arme in eine Position, in der Sie die

Rückschlagkräfte abfangen können. Verwenden Sie immer

den Zusatzgriff, falls vorhanden, um die größtmögliche

Kontrolle über Rückschlagkräfte oder Reaktionsmomente

beim Hochlauf zu haben. Die Bedienperson kann durch

geeignete Vorsichtsmaßnahmen die Rückschlag- und

Reaktionskräfte beherrschen.

b. Bringen Sie Ihre Hand nie in die Nähe sich drehender

Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim

Rückschlag über Ihre Hand bewegen.

c. Meiden Sie mit Ihrem Körper den Bereich, in den das

Elektrowerkzeug bei einem Rückschlag bewegt wird. Der

Rückschlag treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der Schleifscheibe an der

d. Arbeiten Sie besonders vorsichtig im Bereich von Ecken,

scharfen Kanten usw. Verhindern Sie, dass Einsatz werkzeuge

vom Werkstück zurückprallen und verklemmen. Das

rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten

oder wenn es abprallt dazu, sich zu verklemmen. Dies

verursacht einen Kontrollverlust oder Rückschlag.

e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche

Einsatzwerkzeuge verursachen häufi g einen Rückschlag oder

den Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE WARNHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug

zugelassenen Schleifkörper und die für diese Schleifkörper

vorgesehene Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht ausreichend

abgeschirmt werden und sind unsicher.

b. Schleifkörper dürfen nur für die empfohlenen Einsatz-

möglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit

der Seitenfl äche einer Trennscheibe. Trennscheiben sind zum

Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche

Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

c. Verwenden Sie immer unbeschädigte Spannfl ansche in

der richtigen Größe und Form für die von Ihnen gewählte

Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe

und verringern so die Gefahr eines Schleifscheibenbruchs.

Flansche für Trennscheiben können sich von den Flanschen

für andere Schleifscheiben unterscheiden.

d. Verwenden Sie keine abgenutzten Schleifscheiben von

größeren Elektrowerkzeugen. Schleifscheiben für größere

Elektrowerkzeuge sind nicht für die höheren Drehzahlen von

kleineren Elektrowerkzeugen ausgelegt und können brechen.

2610398733-CN-Stylus-0805.indb 142610398733-CN-Stylus-0805.indb 14 27-5-2008 12:12:1627-5-2008 12:12:1615

WEITERE BESONDERE WARNHINWEISE ZUM TRENNSCHLEIFEN

a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen

Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus.

Eine Überlastung der Trennscheibe erhöht deren Beanspruchung

und die Anfälligkeit zum Verkanten oder Blockieren und damit

die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b. Meiden Sie den Bereich vor und hinter der rotierenden

Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von

sich wegbewegen, kann im Falle eines Rückschlags das

Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie

zugeschleudert werden.

c. Falls die Trennscheibe verklemmt oder Sie die Arbeit

unterbrechen, schalten Sie das Elektrowerkzeug aus und

halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen

ist. Versuchen Sie nie, die noch laufende Trennscheibe aus

dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für das Verklemmen.

d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es

sich im Werkstück befi ndet. Lassen Sie die Trennscheibe erst

ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig

fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem

Werkstück springen oder einen Rückschlag verursachen.

e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko

eines Rückschlags durch eine eingeklemmte Trennscheibe

zu vermindern. Große Werkstücke können sich unter ihrem

eigenen Gewicht durchbiegen. Das Werkstück muss auf

beiden Seiten abgestützt werden, und zwar sowohl in der Nähe

des Trennschnitts als auch an der Kante.

f. Seien Sie besonders vorsichtig bei „Taschenschnitten“ in

bestehende Wände oder andere nicht einsehbare Bereiche. Die

eintauchende Trennscheibe kann beim Schneiden in Gas- oder

Wasserleitungen, elektrische Leitungen oder andere Objekte

einen Rückschlag verursachen.

BESONDERE WARNHINWEISE ZUM SANDPAPIERSCHLEIFEN

a. Benutzen Sie keine überdimensionierten Schleifblätter,

sondern befolgen Sie die Herstellerangaben zur

Schleifblattgröße. Schleifblätter, die über den Schleifteller

hinausragen, können Verletzungen verursachen sowie zum

Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag

BESONDERE WARNHINWEISE ZUM POLIEREN

a. Lassen Sie keine losen Teile der Polierhaube, insbesondere

Befestigungsschnüre, zu. Verstauen oder kürzen Sie

die Befestigungsschnüre. Lose, sich mitdrehende

Befestigungsschnüre können Ihre Finger erfassen oder sich im

Werkstück verfangen.

BESONDERE WARNHINWEISE ZUM ARBEITEN MIT DRAHTBÜRSTEN

a. Beachten Sie, dass die Drahtbürste auch während des

üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die

Drähte nicht durch zu hohen Anpressdruck. Wegfl iegende

Drahtstücke können sehr leicht durch dünne Kleidung und/

oder die Haut dringen.

b. Wird eine Schutzhaube empfohlen, verhindern Sie, dass

sich Schutzhaube und Drahtbürste berühren können.

Teller- und Topfbürsten können durch Anpressdruck und

Zentrifugalkräfte ihren Durchmesser vergrößern.

UMGEBUNG ENTSORGUNG Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

NUR FÜR EU-LÄNDER Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte und ihrer Umsetzung

in nationales Recht müssen nicht mehr gebrauchs fähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt werden.

SPEZIFIKATIONEN ALLGEMEINE SPEZIFIKATIONEN Spannung . . . . . . . . . . . . . . . 7.2V Lithium-Ion

Stromstärke . . . . . . . . . . . . . 0,2 A / 1 Ah

Leerlaufdrehzahl . . . . . . . . . . n

Spannzangen für . . . . . . . . . 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

VERLÄNGERUNGSKABEL Verwenden Sie nur vollständig abgewickelte und unbeschädigte

Verlängerungskabel mit einer Kapazität von mindestens 5 A.

MONTAGE SCHALTEN SIE DAS WERKZEUG IMMER AUS, BEVOR SIE DIE ZUBEHÖRTEILE ODER SPANNZANGEN WECHSELN ODER SERVICEARBEITEN AM WERKZEUG DURCHFÜHREN.

ALLGEMEIN Dremel Multitool ist ein hochpräzises Werkzeug für besonders

feine und detaillierte Arbeiten. Das breite Spektrum der Dremel

Zubehörteile und Vorsatzgeräte bietet Ihnen eine große Vielzahl

von Anwendungen. Hierzu gehört beispielsweise Schleifen,

Fräsen, Gravieren, Schneiden/Trennen, Reinigen und Polieren.

D. Spindelarretierungsknopf

E. Drehzahlwahlschalter

2610398733-CN-Stylus-0805.indb 152610398733-CN-Stylus-0805.indb 15 27-5-2008 12:12:1627-5-2008 12:12:1616

J. Zubehöraufbewahrung

K. Schlüsselaufbewahrung

WERKZEUG LADEN Das Akkugerät ist nicht vollständig geladen. Das Werkzeug

verfügt über einen nicht austauschbaren Akku. Der Akku muss

vor der ersten Verwendung aufgeladen werden.

So wird das Werkzeug geladen:

1. Schalten Sie das Werkzeug aus.

2. Setzen Sie das Werkzeug in das Ladegerät.

3. Schliessen Sie das Ladegerät an die Stromquelle an.

• Grünes Licht AN = Werkzeug wird geladen.

• Grünes Licht AUS = Ladevorgang abgeschlossen. Das

Ladegerät beendet automatisch den Ladevorgang, wenn

der Akku vollständig geladen ist. Das Werkzeug kann auf

dem Ladegerät verbleiben.

4. Bei vollständig entladenen Akkus dauert der Ladevorgang

WICHTIGE LADEHINWEISE Dieses Werkzeug verfügt über einen Lithium-Ionen-Akku und

eine Docking-Station mit den folgenden Vorteilen:

1. Gelagerte Lithium-Ionen-Akkus behalten ihre Ladung 2 Jahre

lang, so dass das Werkzeug jederzeit einsatzbereit ist.

2. Sie können das Werkzeug jederzeit auf das Ladegerät setzen

und aufl aden, ohne dass die ursprüngliche Ladekapazität ab

Werk vermindert wird.

3. Das Ladegerät dient gleichzeitig als Ablage des Werkzeugs,

wenn Sie es gerade nicht benötigen. Setzen Sie das

Werkzeug einfach in das Ladegerät, wenn Sie es gerade

nicht benötigen. Es wird dann kontinuierlich aufgeladen, so

dass Sie es länger verwenden können.

4. Das Ladegerät ist als Schnellladegerät konzipiert. Dies

funktioniert nur bei einer Akkutemperatur zwischen 4 °C und

5. Falls sich der Akku nicht richtig laden lässt:

a. Kontrollieren des korrekten Sitzes des Werkzeugs im

b. Kontrollieren der Funktionsfähigkeit der betreffenden

Steckdose durch Anschließen eines anderen

c. Prüfen, ob die Steckdose an einen Lichtschalter

angeschlossen ist, der die Steckdose bei Ausschalten

der Beleuchtung ebenfalls ausschaltet.

d. Die Akkukontakte auf Verschmutzungen kontrollieren.

Bei Bedarf mit einem alkoholgetränkten Wattestäbchen

HINWEIS: Die Verwendung von Ladegeräten, die nicht von Dremel

vertrieben wurden, kann den Verlust Ihrer Garantieansprüche

SPANNZANGEN Dremel Multitool Zubehörteile haben unterschiedliche Schaft-

durchmesser. Für diese unterschiedlichen Durchmesser stehen vier

Spannzangen zur Verfügung. Die Größe der Spannzange ist jeweils

an den Ringen auf der Rückseite der Spannzange erkennbar.

L. 0,8 mm Spannzange mit einem Ring (483)

M. 1,6 mm Spannzange mit zwei Ringen (482)

N. 2,4 mm Spannzange mit drei Ringen (481)

O. 3,2 mm Spannzange ohne Ring (480)

HINWEIS: Manche Multitool Kits enthalten nicht alle vier

Spannzangen. Spannzangen sind separat als Zubehör erhältlich.

Verwenden Sie stets die für den Schaftdurchmesser des Zubehör-

teils passende Spannzange. Drücken Sie einen Schaft mit einem

größeren Durchmesser niemals gewaltsam in eine kleinere

WECHSELN VON SPANNZANGEN ABBILDUNG 3

P. Spindelarretierung

Q. Spannzangenschlüssel

1. Schieben Sie den Spindelarretierungsknopf nach vorne,

halten Sie ihn gedrückt und drehen Sie den Schaft von

Hand, bis die Spindelarretierung greift. Betätigen Sie die

Spindelarretierung nie bei laufendem Werkzeug.

2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die

Spannmutter und nehmen Sie sie ab. Verwenden Sie ggf.

den Spannzangenschlüssel.

3. Ziehen Sie die Spannzange von der Spindel ab.

4. Setzen Sie die Spannzange der gewünschten Größe

vollständig in die Spindel ein und ziehen Sie die

Spannmutter leicht an. Ziehen Sie die Mutter nie vollständig

fest, wenn kein Zubehörteil eingesetzt ist.

WECHSELN VON ZUBEHÖRTEILEN ABBILDUNG 3/4

P. Spindelarretierungsknopf

1. Schieben Sie den Spindelarretierungsknopf nach vorne,

halten Sie ihn gedrückt und drehen Sie den Schaft von

Hand, bis die Spindelarretierung greift.

2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die

Spannmutter ohne sie abzunehmen. Verwenden Sie ggf. den

Spannzangenschlüssel.

3. Schieben Sie den Schaft des Zubehörteils vollständig in die

4. Ziehen Sie die Spannmutter bei betätigter Spindelarretierung

mit der Hand an, bis die Spannzange den Schaft des

Zubehörteils greift. Verwenden Sie den Spannmutter-Schlüssel

zur Sicherung des Bits oder des Zubehörs in der Spannzange.

2610398733-CN-Stylus-0805.indb 162610398733-CN-Stylus-0805.indb 16 27-5-2008 12:12:1627-5-2008 12:12:1617

HINWEIS: Beachten Sie unbedingt auch die Bedienungs- und

Sicherheitshinweise des jeweiligen Zubehörteils!

Verwenden Sie nur Dremel-geprüfte Hochleistungs-Zubehör-

ERSTE SCHRITTE VERWENDUNG Als ersten Schritt für die Verwendung des Multitool sollten

Sie ein Gefühl für das Werkzeug bekommen. Nehmen Sie das

Werkzeug in die Hand und machen Sie sich mit seinem Gewicht

und Schwerpunkt vertraut. Beachten Sie die Verjüngung des

Gehäuses, durch die sich das Werkzeug wie ein Füllfederhalter

oder Bleistift halten lässt. Der einzigartige Softgrip bietet mehr

Komfort und Kontrolle während der Anwendung.

Halten Sie das Werkzeug stets von Ihrem Gesicht abgewandt

und tragen Sie immer eine Schutzbrille. Teile von beschädigtem

Zubehör könnten sich beim Erreichen hoher Drehzahlen unter

Halten Sie das Werkzeug so, dass Sie die Lüftungsschlitze nicht

mit der Hand abdecken. Durch Blockieren der Lüftungsschlitze

könnte der Motor überhitzen.

WICHTIG! Üben Sie zunächst mit etwas Abfallmaterial, um ein

Gefühl dafür zu bekommen, wie sich das Werkzeug bei hoher

Drehzahl verhält. Denken Sie daran, dass Ihr Multitool die

besten Ergebnisse liefert, wenn Sie die richtige Drehzahl sowie

geeignete Zubehörteile verwenden. Arbeiten Sie ohne Druck.

Durch die hohe Rotationsgeschwindigkeit ist es ausreichend,

das Multitool nur leicht über die Oberfl äche des Werkstücks zu

Normalerweise erzielen Sie bessere Ergebnisse, wenn Sie mit

dem Werkzeug mehrmals über die Oberfl äche fahren, als mit

einem einzigen Arbeitsgang. Außerdem haben Sie bei druck losem

Arbeiten eine bessere Kontrolle und verringern das Fehlerrisiko.

Sie können den Stylus am leichtesten kontrollieren, wenn Sie das

Werkzeug wie einen Stift zwischen Ihrem Daumen und Zeigefi nger

halten. ABBILDUNG 5. Sie können das Werkzeug auch anders

herum halten, falls dies für Ihren Anwendungsbereich erforderlich

ist. ABBILDUNG 6 Drehen Sie das Werkzeug seitwärts, wobei der

Handgriff nach außen zeigt, während die Hand auf dem Tisch

aufl iegt. ABBILDUNG 7 Für eine hohe Stabilität legen Sie den

Handgriff des Werkzeugs auf dem Tisch auf. Durch diese Position

erreichen Sie eine höhere Stabilität des Werkzeugs und eine

bessere Kontrolle des Zubehörs. ABBILDUNG 8

BETRIEBSGESCHWINDIGKEIT Dieses Werkzeug arbeitet mit hoher Geschwindigkeit. Die

Drehzahl variiert von 5.000 bis 25.000 U/Min. Mit der jeweils

richtigen Drehzahleinstellung für Zubehör und Material

erzielen Sie die besten Endergebnisse. Üben Sie zunächst an

etwas Abfallmaterial, um die optimale Drehzahl zu ermitteln.

Die Einstellungen für die Geschwindigkeit sind auf dem

Drehzahlwahlschalter auf der Rückseite des Werkzeugs markiert.

Die den einzelnen Stufen entsprechende Drehzahl fi nden Sie

im Diagramm auf den Seiten 4-6. So können Sie die jeweils

optimale Drehzahl für Zubehör und Material ermitteln.

*) Drehzahl für leichte Schnitte. Vorsicht, bei tiefen Fugen

können Brandspuren auftreten und/oder der Fräser ausglühen.

Die meisten Aufgaben können mit der höchsten

Drehzahleinstellung des Werkzeugs erledigt werden. Einige

Materialien (bestimmte Kunststoffe und Metalle) können

jedoch durch die bei hoher Drehzahl erzeugte Hitze beschädigt

werden und sollten daher mit niedrigerer Drehzahl bearbeitet

werden. Niedrige Drehzahlen (15.000 U/Min. oder weniger)

eignen sich normalerweise am Besten zum Polieren mit

Filz-Polierzubehör. Bei allen Anwendungen mit Bürsten sind

niedrigere Drehzahlen erforderlich, um ein Lösen der Drähte und

Borsten aus der Halterung zu vermeiden. Auch bei niedrigen

Drehzahlen sollten Sie ohne Druck arbeiten. Höhere Drehzahlen

eignen sich für Hartholz, Metall und Glas sowie zum Bohren,

Schnitzen, Schneiden, Formen, Kehlen und Nuten in Holz. Die

Schalterstellungen entsprechen in etwa folgenden Drehzahlen:

Schalterstellung Drehzahlbereich

1-2 5.000 - 9.000 U/Min.

9-10 21.000 - 25.000 U/Min.

Einige die Drehzahl betreffende Hinweise:

• Kunststoffe und andere Werkstoffe mit niedrigem

Schmelzpunkt sind mit niedrigen Drehzahlen zu bearbeiten.

• Das Polieren, Glanzschleifen und Reinigen mit einer

Drahtbürste muss bei Drehzahlen von maximal 15.000 U/Min

erfolgen, um einer Beschädigung der Bürste und des Materials

• Schneidarbeiten in Holz müssen mit hoher Drehzahl erfolgen.

• Schneidarbeiten in Eisen oder Stahl müssen mit hoher

• Wenn ein Hochgeschwindigkeits-Stahlfräser zu vibrieren beginnt,

so ist das meist ein Hinweis darauf, dass er zu langsam läuft.

• Aluminium, Kupfer-, Blei-, Zinklegierungen und Zinn können je

nach Art der Arbeit mit unterschiedlichen Drehzahlen bearbeitet

werden. Fetten Sie das Schneidwerkzeug mit Paraffi n oder

einem anderen geeigneten Schmiermittel (nicht Wasser) ein,

um zu verhindern, dass sich Späne an den Schneidkanten des

Werkzeugs festsetzen.

HINWEIS: Ein höherer Druck auf das Werkzeug wird das Ergebnis

nicht verbessern. Verwenden Sie ein anderes Zubehörteil oder

eine andere Drehzahleinstellung, um das gewünschte Ergebnis

ÜBERLASTSCHUTZ Dieses Werkzeug verfügt über einen Überlastschutz zum Schutz

des Motors und des Akkus im Fall einer Überlastung. Falls

Sie das Werkzeug zu lange belasten oder das Bit in einem

Arbeitsstück festhängt, schaltet sich das Werkzeug, insbesondere

bei hohen Geschwindigkeiten, automatisch aus. Nehmen Sie

einfach das Werkzeug aus dem Material heraus, schalten Sie

es 3 Sekunden lang aus und dann wieder ein und verwenden

Sie es weiter. Kurz vor der vollständigen Entladung des Akkus

schaltet das Werkzeug unter Umständen häufi ger als normal ab.

Sobald dies geschieht, sollten Sie den Akku aufl aden.

2610398733-CN-Stylus-0805.indb 172610398733-CN-Stylus-0805.indb 17 27-5-2008 12:12:1627-5-2008 12:12:1618

SCHALTER FÜR STARTVERZÖGERUNG Der Stylus ist mit einem Schalter zum Ein- und Ausschalten

einer kurzzeitigen Verzögerung zum Schutz vor einem

versehentlichen Start des Werkzeugs ausgestattet. Zum

Einschalten des Werkzeugs müssen Sie den Knopf ca. eine halbe

Sekunde gedrückt halten. Schaltet sich das Werkzeug nicht

sofort ein, halten Sie den Knopf länger gedrückt.

WARTUNG Um Beschädigungen und/oder Risiken vorzubeugen, sollten

Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte

Personen erfolgen. Wir empfehlen, Wartung und Reparatur von

Dremel-Serviceniederlassungen durchführen zu lassen. Um durch

unbeabsichtigtes Einschalten Verletzungen oder Stromschläge

zu vermeiden, ist das Elektrowerkzeug vor Wartungs- und

Reinigungsarbeiten immer auszuschalten.

REINIGEN DES WERKZEUGS DAS WERKZEUG VOR DEM REINIGEN AUSSCHALTEN Lüftungsschlitze und Schalter müssen stets sauber gehalten

werden. Führen Sie jedoch keine Gegenstände in Öffnungen ein.

Dies kann Beschädigungen des Werkzeugs verursachen.

Das Werkzeug kann mit Druckluft gereinigt werden. Tragen

Sie beim Reinigen von Werkzeugen mit Druckluft stets eine

Das Dremel Multitool braucht nicht geschmiert zu werden.

Verwenden Sie keine Reiniger, die beispielsweise Benzin,

Kohlenstoff-Tetrachlorid, Chlor oder Ammoniak enthalten. Dies

kann zu Beschädigungen an Kunststoffteilen führen.

Wir empfehlen die Reinigung mit einem feuchten Tuch und

milden Reinigungsmitteln. Nachhaltig verschmutzte Bereiche

müssen eventuell mehrmals abgewischt werden.

SERVICE UND GEWÄHRLEISTUNG Die Garantie für dieses DREMEL Produkt entspricht den

länderspezifi schen Vorschriften. Schäden durch normale Abnutzung

und Verschleiß sowie Überlastung oder unsachgemäße Behandlung

sind von der Garantie ausgeschlossen.

Im Fall einer Reklamation schicken Sie das Werkzeug komplett

mit einem entsprechenden Kaufnachweis an Ihren Händler.

DREMEL KONTAKTINFORMATIONEN Weitere Informationen über Dremel fi nden Sie unter

2. ELEKTRISCHE VEILIGHEID

BYTA SPÄNNHYLSOR BILD 3

BYTA INSATSVERKTYG BILD 3/4

BYTTE SPENNHYLSER BILDE 3

BYTTE TILBEHØR BILDE 3/4
