BEDIENUNGSANLEITUNG 8200 DREMEL

Übersetzung der Originalbedienungsanleitung 24

Technical file at: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

DE CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN60745,

EN55014, gemäß den Bestimmungen der Richtlinien 2006/95/EC, 2004/108/EC, 2006/42/EC.

GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schalldruckpegel dieses

Gerätes 74 dB(A) und der Schalleistungspegel 85 dB(A) (Standard- abweichung: 3 dB), und

die Vibration 2,2 m/s

(Hand-Arm Methode, Unsicherheit K= 1,5 m/s

HINWEIS: Der angegebene Schwingungs-Gesamtwert ist entsprechend einem

genormten Prüfverfahren gemessen worden und kann für den Vergleich von Werkzeugen

miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der

Schwingungsbelastung.

WARNUNG In Abhängigkeit von der Art, in der das Werkzeug verwendet

wird, kann die Schwingungsemission während der

eigentlichen Arbeit von dem angegebenen Gesamtwert

abweichen. Um die Exposition unter den tatsächlich Anwendungsbedingungen abzuschätzen

und zu bestimmen, welche persönlichen Schutzmaßnahmen erforderlich sind, sollten

zusätzlich zu den Bedienungszeiten auch die Zeiten berücksichtigt werden, in denen das

Gerät abgeschaltet ist oder im Leerlauf läuft.

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

FR CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que

ÜBERSETZUNG DER ORIGINALBEDIENUNGSANLEITUNG VERWENDETE SYMBOLE LESEN SIE DIESE ANWEISUNGEN TRAGEN SIE GEHÖRSCHUTZ TRAGEN SIE AUGENSCHUTZ TRAGEN SIE EINE STAUBMASKE ALLGEMEINE WARNHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG LESEN SIE ALLE WARNHINWEISE UND ALLE ANWEISUNGEN.

Nichtbeachtung der Hinweise und Anweisungen kann zu elektrischem

Schlag, Bränden und schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für die Zukunft

Die Bezeichnung Elektrowerkzeug in den Warnhinweisen bezieht sich

sowohl auf Werkzeuge, die mit Netzspannung betrieben werden

(Werkzeuge mit Netzkabel), als auch auf akkubetriebene Werkzeuge

(Werkzeuge ohne Netzkabel).

SICHERHEIT AM ARBEITSPLATZ

a. Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt.

Unordnung und unbeleuchtete Arbeitsbereiche können zu

b. Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase

oder Stäube befinden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

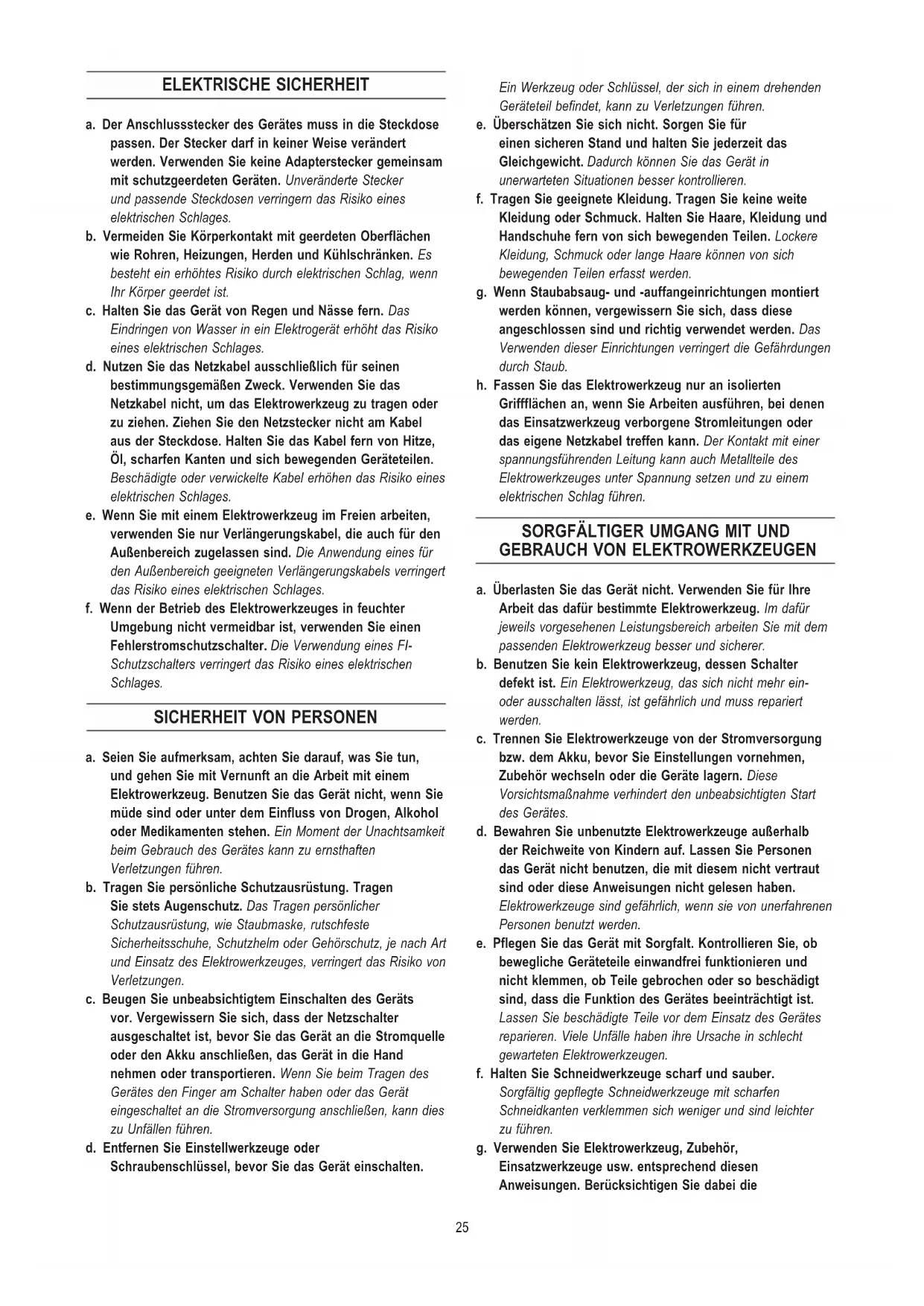

24ELEKTRISCHE SICHERHEIT

a. Der Anschlussstecker des Gerätes muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapterstecker gemeinsam

mit schutzgeerdeten Geräten. Unveränderte Stecker

und passende Steckdosen verringern das Risiko eines

elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen

wie Rohren, Heizungen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn

Ihr Körper geerdet ist.

c. Halten Sie das Gerät von Regen und Nässe fern. Das

Eindringen von Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

d. Nutzen Sie das Netzkabel ausschließlich für seinen

bestimmungsgemäßen Zweck. Verwenden Sie das

Netzkabel nicht, um das Elektrowerkzeug zu tragen oder

zu ziehen. Ziehen Sie den Netzstecker nicht am Kabel

aus der Steckdose. Halten Sie das Kabel fern von Hitze,

Öl, scharfen Kanten und sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,

verwenden Sie nur Verlängerungskabel, die auch für den

Außenbereich zugelassen sind. Die Anwendung eines für

den Außenbereich geeigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlages.

f. Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Die Verwendung eines FI-

Schutzschalters verringert das Risiko eines elektrischen

SICHERHEIT VON PERSONEN

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie

müde sind oder unter dem Einfluss von Drogen, Alkohol

oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch des Gerätes kann zu ernsthaften

Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung. Tragen

Sie stets Augenschutz. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art

und Einsatz des Elektrowerkzeuges, verringert das Risiko von

c. Beugen Sie unbeabsichtigtem Einschalten des Geräts

vor. Vergewissern Sie sich, dass der Netzschalter

ausgeschaltet ist, bevor Sie das Gerät an die Stromquelle

oder den Akku anschließen, das Gerät in die Hand

nehmen oder transportieren. Wenn Sie beim Tragen des

Gerätes den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschließen, kann dies

d. Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

e. Überschätzen Sie sich nicht. Sorgen Sie für

einen sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und

Handschuhe fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich

bewegenden Teilen erfasst werden.

g. Wenn Staubabsaug- und -auffangeinrichtungen montiert

werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Das

Verwenden dieser Einrichtungen verringert die Gefährdungen

h. Fassen Sie das Elektrowerkzeug nur an isolierten

Griffflächen an, wenn Sie Arbeiten ausführen, bei denen

das Einsatzwerkzeug verborgene Stromleitungen oder

das eigene Netzkabel treffen kann. Der Kontakt mit einer

spannungsführenden Leitung kann auch Metallteile des

Elektrowerkzeuges unter Spannung setzen und zu einem

elektrischen Schlag führen.

SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN

a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Im dafür

jeweils vorgesehenen Leistungsbereich arbeiten Sie mit dem

passenden Elektrowerkzeug besser und sicherer.

b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

c. Trennen Sie Elektrowerkzeuge von der Stromversorgung

bzw. dem Akku, bevor Sie Einstellungen vornehmen,

Zubehör wechseln oder die Geräte lagern. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start

d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb

der Reichweite von Kindern auf. Lassen Sie Personen

das Gerät nicht benutzen, die mit diesem nicht vertraut

sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e. Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob

bewegliche Geräteteile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder so beschädigt

sind, dass die Funktion des Gerätes beeinträchtigt ist.

Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes

reparieren. Viele Unfälle haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

f. Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leichter

g. Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

25Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die

vorgesehenen Anwendungen kann zu gefährlichen Situationen

SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON AKKUBETRIEBENEN WERKZEUGEN

a. Verwenden Sie ausschließlich vom Hersteller zugelassene

Ladegeräte. Der Einsatz eines Ladegeräts, das für einen

anderen Akkutyp ausgelegt ist, kann zu Bränden führen.

b. Verwenden Sie Elektrowerkzeuge ausschließlich mit

speziell dafür vorgesehenen Akkupacks. Die Verwendung

anderer Akkupacks kann zu Verletzungen und Bränden

c. Wenn Sie einen Akkupack gerade nicht benutzen,

halten Sie diesen von anderen metallischen Objekten

wie Büroklammern, Geldstücken, Schlüsseln, Nägeln,

Schrauben sowie anderen kleinen Metallobjekten fern,

die einen Kurzschluss zwischen den Kontakten herstellen

könnten. Das Kurzschließen der Akkuklemmen kann zu

Verbrennungen und Bränden führen.

d. Bei unsachgemäßer Handhabung kann es zum Austreten

von Flüssigkeiten aus dem Akku kommen. Vermeiden

Sie Hautkontakt. Nach Hautkontakt gründlich mit Wasser

spülen. Bei Augenkontakt zusätzlich einen Arzt rufen.

Akkuflüssigkeit kann zu Reizungen und Verbrennungen

a. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal

und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Gerätes gewährleistet

SICHERHEITSHINWEISE FÜR ALLEANWENDUNGEN GEMEINSAME WARNHINWEISE ZUM SCHLEIFEN, SANDPAPIERSCHLEIFEN,

ARBEITEN MIT DRAHTBÜRSTEN, POLIEREN UND TRENNSCHLEIFEN

a. Dieses Elektrowerkzeug kann als Schleifer,

Sandpapierschleifer, Drahtbürste, Polierer und

Trennschleifmaschine verwendet werden. Beachten

Sie alle Warnhinweise, Anweisungen, Abbildungen und

Daten, die Sie mit dem Werkzeug erhalten. Fehler bei

der Einhaltung der nachstehend aufgeführten Anweisungen

können elektrischen Schlag, Brand und/ oder schwere

Verletzungen verursachen.

b. Verwenden Sie kein Zubehör, das nicht vom Hersteller

speziell für dieses Elektrowerkzeug vorgesehen

und empfohlen wurde. Die Tatsache, dass sich ein

Einsatzwerkzeug auf Ihrem Elektrowerkzeug montieren lässt,

garantiert noch keine sichere Verwendung.

c. Die zulässige Drehzahl des Zubehörs muss mindestens

so hoch sein wie die auf dem Elektrowerkzeug

angegebene Höchstdrehzahl. Zubehör, das sich schneller

als zulässig dreht, kann zerstört werden.

d. Außendurchmesser und Dicke des Einsatzwerkzeugs

müssen den Maßen Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Einsatzwerkzeuge können nicht

ausreichend abgeschirmt oder kontrolliert werden.

e. Schleifscheiben, Flansche, Schleifteller oder anderes

Zubehör müssen genau auf die Schleifspindel Ihres

Elektrowerkzeugs passen. Zubehör, das nicht genau auf

die Schleifspindel des Elektrowerkzeugs passt, dreht sich

ungleichmäßig, vibriert sehr stark und kann zum Verlust der

f. Verwenden Sie kein beschädigtes Zubehör. Kontrollieren

Sie vor jeder Verwendung Zubehör wie Schleifscheiben

auf Absplitterungen und Risse, Schleifteller auf Risse,

Verschleiß oder starke Abnutzung, Drahtbürsten auf lose

oder gebrochene Drähte. Wenn das Elektrowerkzeug

oder das Zubehör herunterfällt, überprüfen Sie, ob es

beschädigt ist, oder verwenden Sie ein unbeschädigtes

Zubehör. Wenn Sie das Zubehör kontrolliert und

eingesetzt haben, bleiben Sie und in der Nähe befindliche

Personen außerhalb der Ebene des rotierenden

Zubehörs. Lassen Sie das Werkzeug eine Minute lang mit

Höchstdrehzahl laufen. Beschädigtes Zubehör bricht meist

innerhalb dieser Testzeit.

g. Tragen Sie persönliche Schutzausrüstung. Verwenden

Sie je nach Anwendung Vollgesichtsschutz, Augenschutz

oder Schutzbrille. Soweit angemessen, tragen Sie

Staubmaske, Gehörschutz, Schutzhandschuhe oder

Spezialschürze, die kleine Schleif- und Materialpartikel

von Ihnen fernhält. Die Augen müssen vor herumfliegenden

Fremdkörpern geschützt werden, die bei verschiedenen

Anwendungen entstehen. Staub- und Atemschutzmasken

müssen den bei der Anwendung entstehenden Staub filtern.

Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie

einen Hörverlust erleiden.

h. Achten Sie bei anderen Personen auf sicheren Abstand

zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich

betritt, muss persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochenes Zubehör

können wegfliegen und Verletzungen auch außerhalb des

direkten Arbeitsbereichs verursachen.

i. Fassen Sie das Elektrowerkzeug nur an isolierten

Griffflächen an, wenn Sie Arbeiten ausführen, bei

denen das Einsatzwerkzeug verborgene Stromleitungen

oder das eigene Netzkabel treffen könnte. Kontakt mit

einem spannungsführenden Leiter setzt auch ungeschützte

Metallteile des Elektrowerkzeuges unter Spannung, so dass

die Bedienperson einen elektrischen Schlag erleidet.

j. Halten Sie das Netzkabel von rotierenden

Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das

Werkzeug verlieren, kann das Netzkabel durchtrennt oder

erfasst werden und Ihre Hand oder Ihr Arm in das sich

drehende Zubehör geraten.

k. Legen Sie das Elektrowerkzeug niemals ab, bevor das

Zubehör völlig zum Stillstand gekommen ist. Das sich

drehende Zubehör kann in Kontakt mit der Ablagefläche

geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug

l. Lassen Sie das Elektrowerkzeug nicht laufen, während

26Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt

mit dem sich drehenden Einsatzwerkzeug erfasst werden, und

das Einsatzwerkzeug sich in Ihren Körper bohren.

m. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs. Das Motorgebläse zieht Staub in das

Gehäuse und eine starke Ansammlung von Metallstaub kann

elektrische Gefahren verursachen.

n. Verwenden Sie das Elektrowerkzeug nicht in der Nähe

brennbarer Materialien. Funken können diese Materialien

o. Verwenden Sie kein Zubehör, das flüssige Kühlmittel

erfordert. Die Verwendung von Wasser oder anderen

flüssigen Kühlmitteln kann zu elektrischem Schlag führen.

RÜCKSCHLAG UND ENTSPRECHENDE WARNHINWEISE Rückschlag ist die plötzliche Reaktion infolge eines hakenden

oder blockierten drehenden Zubehörs, wie Schleifscheibe,

Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu

einem abrupten Stopp des rotierenden Zubehörs. Dadurch wird

ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des

Zubehörs an der Blockierstelle beschleunigt. Wenn zum Beispiel

eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich

die in das Werkstück eintauchende Kante der Schleifscheibe

verfangen, wodurch es zum Ausbrechen oder Rückschlag

der Schleifscheibe kommen kann. Die Schleifscheibe bewegt

sich dann auf die Bedienperson zu oder von ihr weg, je nach

Drehrichtung der Scheibe an der Blockierstelle. Hierbei können

Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines

falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er

kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend

beschrieben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest und bringen

Sie Ihren Körper und Ihre Arme in eine Position, in der

Sie die Rückschlagkräfte abfangen können. Verwenden

Sie immer den Zusatzgriff, falls vorhanden, um die

größtmögliche Kontrolle über Rückschlagkräfte oder

Reaktionsmomente beim Hochlauf zu haben. Die

Bedienperson kann durch geeignete Vorsichtsmaßnahmen die

Rückschlag- und Reaktionskräfte beherrschen.

b. Bringen Sie Ihre Hand nie in die Nähe des sich

drehenden Zubehörs. Das Zubehör kann sich beim

Rückschlag über Ihre Hand bewegen.

c. Meiden Sie mit Ihrem Körper den Bereich, in den das

Elektrowerkzeug bei einem Rückschlag bewegt wird.

Der Rückschlag treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der Schleifscheibe an der

d. Arbeiten Sie besonders vorsichtig im Bereich von Ecken,

scharfen Kanten usw. Verhindern Sie, dass Zubehör vom

Werkstück zurückprallt und verklemmt. Das rotierende

Zubehör neigt bei Ecken, scharfen Kanten oder wenn es

abprallt, dazu, sich zu verklemmen. Dies verursacht einen

Kontrollverlust oder Rückschlag.

e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt.

Solches Zubehör verursacht häufig einen Rückschlag oder

den Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE WARNHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug

zugelassenen Schleifkörper und die für diese

Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die

nicht für das Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind unsicher.

b. Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden. Schleifen Sie

zum Beispiel nie mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Materialabtrag mit der Kante

der Scheibe bestimmt. Seitliche Krafteinwirkung auf die

Schleifkörper kann diese zerbrechen.

c. Verwenden Sie immer unbeschädigte Spannflansche

in der richtigen Größe und Form für die von Ihnen

gewählte Schleifscheibe. Geeignete Flansche stützen

die Schleifscheibe und verringern so die Gefahr eines

Schleifscheibenbruchs. Flansche für Trennscheiben können

sich von den Flanschen für Schleifscheiben unterscheiden.

d. Verwenden Sie keine abgenutzten Schleifscheiben von

größeren Elektrowerkzeugen. Schleifscheiben für größere

Elektrowerkzeuge sind nicht für die höheren Drehzahlen von

kleineren Elektrowerkzeugen ausgelegt und können brechen.

WEITERE BESONDERE WARNHINWEISE ZUM TRENNSCHLEIFEN

a. Vermeiden Sie ein Blockieren der Trennscheibe und zu

hohen Anpressdruck. Führen Sie keine übermäßig tiefen

Schnitte aus. Eine Überlastung der Trennscheibe erhöht

deren Beanspruchung und die Anfälligkeit zum Verkanten

oder Blockieren und damit die Möglichkeit eines Rückschlags

oder Schleifkörperbruchs.

b. Meiden Sie den Bereich vor und hinter der rotierenden

Trennscheibe. Wenn Sie die Trennscheibe im Werkstück

von sich weg bewegen, kann im Falle eines Rückschlags das

Elektrowerkzeug mit der sich drehenden Scheibe direkt auf

Sie zu geschleudert werden.

c. Falls die Trennscheibe verklemmt oder Sie die Arbeit

unterbrechen, schalten Sie das Elektrowerkzeug aus

und halten Sie es ruhig, bis die Scheibe zum Stillstand

gekommen ist. Versuchen Sie nie, die noch laufende

Trennscheibe aus dem Schnitt zu ziehen, da es dabei zu

einem Rückschlag kommen kann. Ermitteln und beheben

Sie die Ursache für das Verklemmen.

d. Schalten Sie das Elektrowerkzeug nicht wieder ein,

solange es sich im Werkstück befindet. Lassen Sie die

Trennscheibe erst ihre volle Drehzahl erreichen, bevor

Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die

Scheibe verhaken, aus dem Werkstück springen oder einen

Rückschlag verursachen.

e. Stützen Sie Platten oder große Werkstücke ab, um das

Risiko eines Rückschlags durch eine eingeklemmte

Trennscheibe zu vermindern. Große Werkstücke können

sich unter ihrem eigenen Gewicht durchbiegen. Solche

Werkstücke müssen abgestützt werden, und zwar sowohl an

den Kanten als auch auf beiden Seiten der Trennlinie.

f. Seien Sie besonders vorsichtig bei „Taschenschnitten“

in bestehende Wände oder andere nicht einsehbare

27Bereiche. Die eintauchende Trennscheibe kann beim

Schneiden in Gas- oder Wasserleitungen, elektrische

Leitungen oder andere Objekte einen Rückschlag

BESONDERE WARNHINWEISE ZUM SANDPAPIERSCHLEIFEN

a. Benutzen Sie keine überdimensionierten Schleifblätter.

Orientieren Sie sich bei der Auswahl des Sandpapiers an

den Herstellerempfehlungen. Schleifblätter, die über den

Schleifteller hinausragen, können Verletzungen verursachen

sowie zum Blockieren, Zerreißen der Schleifblätter oder zum

BESONDERE WARNHINWEISE ZUM POLIEREN

a. Achten Sie darauf, dass keine losen Teile der Polierhaube

und keine Befestigungsschnüre frei drehen. Klemmen Sie

die Befestigungsschnüre ein oder kürzen Sie sie. Lose,

sich mitdrehende Befestigungsschnüre können Ihre Finger

erfassen oder sich im Werkstück verfangen.

BESONDERE WARNHINWEISE ZUM DRAHTBÜRSTEN

a. Beachten Sie, dass die Drahtbürste auch während des

üblichen Gebrauchs Drahtstücke verliert. Überlasten

Sie die Drähte nicht durch zu hohen Anpressdruck.

Wegfliegende Drahtstücke können sehr leicht durch dünne

Kleidung und die Haut dringen.

b. Achten Sie beim Einsatz einer Schutzhaube darauf,

dass sich Schutzhaube und Drahtbürste nicht

berühren. Drahtbürsten können durch Anpressdruck und

Zentrifugalkräfte ihren Durchmesser vergrößern.

c. Bei der Verwendung von Drahtbürsten dürfen 15000 U/min

nicht überschritten werden.

WARNUNG BEARBEITEN SIE KEIN ASBESTHALTIGES MATERIAL (ASBEST GILT ALS KREBSERREGEND).

WARNUNG TREFFEN SIE SCHUTZVORKEHRUNGEN,

WENN BEIM ARBEITEN GESUNDHEITSSCHÄDLICHE, BRENNBARE ODER ExPLOSIVE STÄUBE ENTSTEHEN KÖNNEN (MANCHE STÄUBE GELTEN ALS KREBSERREGEND); TRAGEN SIE EINE STAUBSCHUTZMASKE UND VERWENDEN SIE EINE STAUB-/SPÄNEABSAUGUNG,

FALLS ANSCHLIESSBAR.

UMWELTINFORMATIONEN ENTSORGUNG Elektrowerkzeuge, Zubehöre und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

NUR FÜR EU-LÄNDER Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt werden.

SPEZIFIKATIONEN ALLGEMEINE SPEZIFIKATIONEN Nennspannung 7,2 V Nennstromstärke 1,3 – 1,5 Ah

Spanndurchmesser 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

TECHNISCHE DATEN LADEGERÄT Eingang 230 V, 50 – 60 Hz, 26 W Ausgang. . . . . . . . . . . . . . . . . 3,6 V - 10,8 V

, 1,5 A VERLÄNGERUNGSKABEL Verwenden Sie nur vollständig abgewickelte und unbeschädigte

Verlängerungskabel mit einer Nennstromstärke von mindestens

MONTAGE SCHALTEN SIE DAS WERKZEUG IMMER AUS, BEVOR SIE DIE ZUBEHÖRTEILE ODER SPANNZANGEN WECHSELN ODER SERVICEARBEITEN AM WERKZEUG DURCHFÜHREN.

WICHTIGE LADEHINWEISE

1. Das Ladegerät wurde so konstruiert, dass ein Schnellladen

nur bei einer Akkutemperatur zwischen 0 °C und 45 °C

möglich ist. Wenn der Akku zu heiß oder zu kalt ist, führt

das Ladegerät keine Schnellladung des Akkus durch. (Dies

ist z. B. der Fall, wenn der Akku durch intensiven Gebrauch

heiß wurde). Wenn die Akkutemperatur wieder in den Bereich

von 0 °C (32 °F) bis 45 °C (113 °F) zurückkehrt, nimmt das

Ladegerät den Ladevorgang selbsttätig auf.

2. Eine wesentlich verkürzte Betriebszeit nach der Aufladung

kann darauf hinweisen, dass der Akku das Ende seiner

Lebensdauer erreicht hat und ausgewechselt werden muss.

3. Denken Sie bei einer längeren Aufbewahrung daran, den

Stecker des Ladegeräts zu ziehen.

HINWEIS: Die Verwendung nicht von Dremel vertriebener

Ladegeräte oder Akkus führt zum Ausschluss der Gewährleistung.

AKKUAUFLADUNG (MODEL 808)

Stecken Sie das Ladekabel in Ihre normale Steckdose ein.

Ohne den eingesetzten Akku wird die grüne Kontrollleuchte auf

„ON“ wechseln. Diese zeigt an, dass das Ladegerät Strom bezieht

und dass das Ladegerät bereit ist für die Inbetriebnahme.

C. Entriegelungstasten Akku

Zum Abnehmen des Akkus drücken Sie beide Akku-

Entriegelungstasten, und ziehen Sie den Akku aus dem Gerät.

Wenn Sie den Akku in das Ladegerät einsetzen, beginnt die grüne

Kontrolllampe zu blinken. Dies weist daraufhin, dass der Akku

eine Schnellaufladung durchläuft.

Wenn die Kontrollleuchte aufhört zu blinken (konstantes grünes

Licht) ist die Schnellaufladung abgeschlossen. Der Akku ist

dann vollständig aufgeladen und kann aus dem Ladegerät

herausgenommen werden.

Wenn Sie den Aufladungsvorgang des Akkus starten, kann ein

andauerndes grünes Licht auch bedeuten, dass der Akku zu heiß

Schnellaufladung ist nur dann möglich, wenn der Akku eine

Temperatur zwischen 0 °C und 45 °C hat.

Wenn erforderlich, schaltet sich der interne Lüfter des

Ladegerätes ein, um den Aufladungsprozess und die

Geschwindigkeit zu unterstützen.

Sobald der Akku den richtigen Temperaturbereich erreicht hat,

schaltet das Ladegerät automatisch auf Schnelllaufladung um.

Auch wenn das Licht noch blinkt kann der Akku benutzt werden.

Abhängig von der Temperatur kann es länger dauern, bis die

Lampe nicht mehr blinkt.

Die grüne Lampe zeigt an, dass der Akku sich in der

Schnellaufladung befindet. Sie zeigt nicht den genauen Stand der

Vollaufladung an. Die Lampe hört schneller auf zu blinken, wenn

der Akku vorher nicht vollständig entladen wurde.

Wenn sich die grüne Kontrolllampe auf „ON“ befindet, kann der

Akku nicht aufgeladen werden.

ALLGEMEIN Dieses Multifunktionswerkzeug von Dremel ist ein hochpräzises

Werkzeug für besonders feine und detaillierte Arbeiten. Das breite

Spektrum der Zubehörteile und Vorsatzgeräte von Dremel erlaubt

eine Vielzahl von Anwendungen. Hierzu gehört beispielsweise

Schleifen, Schnitzen, Gravieren, Fräsen, Schneiden/Trennen,

Reinigen/Säubern und Polieren.

A. Spindelarretierungsknopf

B. Schiebeschalter Ein/Aus und Drehzahl

J. EZ Twist™-Schraubkappe mit integriertem Schlüssel

M. Schraubenschlüssel

SPANNZANGEN Einsatzwerkzeuge für das Multifunktionswerkzeug von

Dremel haben unterschiedliche Schaftdurchmesser. Für diese

unterschiedlichen Durchmesser stehen vier Spannzangen zur

Verfügung. Die Größe der Spannzange ist jeweils an den Ringen

auf der Rückseite der Spannzange erkennbar.

B. Spannzange 3,2 mm ohne Ring (480)

C. Spannzange 2,4 mm mit drei Ringen (481)

D. Spannzange 1,6 mm mit zwei Ringen (482)

E. Spannzange 0,8 mm mit einem Ring (483)

F. Kennzeichnungsringe

HINWEIS: Manche Multifunktionswerkzeugkits enthalten nicht

alle vier Spannzangen. Spannzangen sind separat als Zubehör

Verwenden Sie stets die für den Schaftdurchmesser des

Zubehörteils passende Spannzange. Drücken Sie einen Schaft mit

einem größeren Durchmesser niemals gewaltsam in eine kleinere

WECHSELN VON SPANNZANGEN ABBILDUNG 5

A. Schraubenschlüssel

B. Spindelarretierungsknopf

1. Drücken Sie den Spindelarretierungsknopf, halten Sie

ihn gedrückt und drehen Sie den Schaft von Hand, bis er

blockiert. Betätigen Sie den Spindelarretierungsknopf nie bei

2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die

Spannmutter und nehmen Sie sie ab. Verwenden Sie ggf. den

Spannzangenschlüssel.

3. Ziehen Sie die Spannzange von der Spindel ab.

4. Setzen Sie die Spannzange der gewünschten Größe

vollständig in die Spindel ein und ziehen Sie die Spannmutter

leicht an. Ziehen Sie die Mutter nie vollständig fest, wenn

kein Zubehörteil montiert ist.

WECHSELN VON EINSATZWERKZEUGEN

1. Drücken Sie den Spindelarretierungsknopf und drehen Sie

den Schaft von Hand, bis er einrastet. Betätigen Sie den

Spindelarretierungsknopf nie bei laufendem Werkzeug.

2. Lösen Sie bei gedrücktem Spindelarretierungsknopf die

Spannmutter, ohne sie abzunehmen. Verwenden Sie ggf. den

Spannzangenschlüssel.

3. Schieben Sie den Schaft des Bits oder Einsatzwerkzeugs

vollständig in die Spannzange.

294. Ziehen Sie die Spannmutter bei betätigtem

Spindelarretierungsknopf mit der Hand an, bis die

Spannzange den Schaft des Einsatzwerkzeugs greift.

HINWEIS: Beachten Sie unbedingt auch die Bedienungs- und

Sicherheitshinweise zum jeweiligen Einsatzwerkzeug!

Verwenden Sie ausschließlich Dremel-geprüfte Hochleistungs-

EZ TWIST™-SCHRAUBKAPPE MIT INTEGRIERTEM SCHLÜSSEL ABBILDUNG 6

A. EZ Twist™-Schraubkappe mit integriertem Schlüssel

B. Spindelarretierungsknopf

Die Schraubkappe Ihres Werkzeugs hat einen integrierten

Schlüssel, mit dem sich die Spannmutter ohne den normalen

Spannzangenschlüssel lösen und festziehen lässt.

1. Schrauben Sie die Kappe vom Werkzeug ab und richten

Sie den Stahleinsatz auf der Innenseite der Kappe an der

2. Halten Sie den Spindelarretierungsknopf gedrückt und drehen

Sie die Kappe gegen den Uhrzeigersinn, um die Spannmutter

zu lösen. Betätigen Sie den Spindelarretierungsknopf nie bei

3. Schieben Sie den Schaft des Bits oder Einsatzwerkzeugs

vollständig in die Spannzange.

4. Halten Sie den Spindelarretierungsknopf gedrückt und

drehen Sie die Kappe im Uhrzeigersinn, um die Spannmutter

5. Schrauben Sie die Kappe wieder zu.

HINWEIS: Beachten Sie unbedingt auch die Bedienungs- und

Sicherheitshinweise zum jeweiligen Einsatzwerkzeug!

Verwenden Sie ausschließlich Dremel-geprüfte Hochleistungs-

AUSWUCHTEN VON ZUBEHÖRTEILEN Für Präzisionsarbeiten ist es wichtig, dass alle Zubehörteile gut

ausgewuchtet sind (wie auch beim Reifen Ihres Autos). Lösen

Sie zum Ausrichten bzw. Auswuchten eines Zubehörteils die

Spannmutter leicht, und drehen Sie das Zubehörteil bzw. die

Spannzange eine Viertelumdrehung. Ziehen Sie die Spannmutter

wieder an, und schalten Sie das Dremel Multitool ein. Am

Geräusch und der Handhabung sollten Sie feststellen können,

ob das Zubehörteil noch eine Unwucht hat. Wiederholen Sie die

Ausrichtung auf diese Weise, bis die geringste Unwucht vorliegt.

VERWENDUNG ERSTE SCHRITTE Als ersten Schritt für die Verwendung des Multifunktionswerkzeugs

sollten Sie ein Gefühl für das Werkzeug bekommen. Nehmen

Sie das Werkzeug in die Hand und machen Sie sich mit seinem

Gewicht und Schwerpunkt vertraut. Beachten Sie die Verjüngung

des Gehäuses. Dank dieser Verjüngung kann das Werkzeug wie

ein Füllfederhalter oder Bleistift gehalten werden.

Halten Sie das Werkzeug stets von Ihrem Gesicht abgewandt.

Teile von beschädigtem Zubehör könnten sich beim Erreichen

hoher Drehzahlen unter Umständen lösen.

Halten Sie das Werkzeug so, dass Sie die Lüftungsschlitze nicht

mit der Hand abdecken. Durch Blockieren der Lüftungsschlitze

könnte der Motor überhitzen.

WICHTIG! Üben Sie zunächst mit etwas Ausschussmaterial, um

zu lernen, wie sich das Werkzeug bei hoher Drehzahl verhält.

Denken Sie daran, dass Ihr Multifunktionswerkzeug die besten

Ergebnisse liefert, wenn Sie die richtige Drehzahl sowie geeignete

Einsatzwerkzeuge und Vorsatzgeräte verwenden. Arbeiten Sie

ohne Druck. Wegen der hohen Rotationsgeschwindigkeit ist es

ausreichend, das drehende Einsatzwerkzeug nur leicht über die

Oberfläche des Werkstücks zu führen. Führen Sie das Werkzeug

über die Oberfläche des Werkstücks und üben Sie dabei nur

sehr leichten Druck aus. Überlassen Sie die Arbeit Ihrem

Normalerweise erzielen Sie bessere Ergebnisse, wenn Sie mit

dem Werkzeug nicht in einem einzigen Arbeitsgang, sondern

mehrmals über die Oberfläche fahren. Außerdem haben Sie bei

drucklosem Arbeiten eine bessere Kontrolle und verringern das

HALTEN DES WERKZEUGS Detailarbeiten können Sie am besten verrichten, wenn Sie das

Multifunktionswerkzeug wie einen Stift zwischen Daumen und

Zeigefinger halten. ABBILDUNG 7

Die „Golfgriff“-Methode wird bei schweren Arbeiten wie Schleifen

oder Schneiden/Trennen angewendet. ABBILDUNG 8

BETRIEBSGESCHWINDIGKEIT ABBILDUNG 9

A. Schiebeschalter Ein/Aus und Drehzahl

Verwenden Sie ein Übungswerkstück, um die richtige Drehzahl für

die einzelnen Arbeiten zu wählen.

SCHIEBESCHALTER „EIN/AUS“ UND DREHZAHL Das Werkzeug wird mit dem Schiebeschalter an der Oberseite

des Motorgehäuses eingeschaltet.

Schieben Sie den Schalter nach vorn, UM DAS WERKZEUG EINZUSCHALTEN.

Schieben Sie den Schalter nach hinten, UM DAS WERKZEUG AUSZUSCHALTEN.

HOCHLEISTUNGSMOTOR Ihr Werkzeug ist mit einem Dremel Multitool-Hochleistungsmotor

ausgestattet. Dieser Motor erweitert die Vielseitigkeit des Dremel

Multitools, indem er zusätzliche Dremel Vorsatzgeräte antreiben

ELEKTRONISCHE ÜBERWACHUNG Ihr Werkzeug verfügt über ein internes elektronisches

Überwachungssystem, das einen „sanften“ und im Vergleich zu

30einem Anlauf mit höheren Drehmomenten belastungsärmeren

Start ermöglicht. Das System optimiert außerdem die Motor- und

Akkuleistung, indem es die Spannungszufuhr des Werkzeugs

bei Blockierungen drosselt (siehe Abschnitt „Blockierschutz“).

In solchen Fällen sind Motor und Akku durch die gedrosselte

Spannungszufuhr zum Motor geschützt.

STUFENLOSER DREHZAHL-SCHIEBESCHALTER Ihr Werkzeug ist mit einem Schiebeschalter für stufenlose

Drehzahlregelung ausgestattet. Die Drehzahl kann während

des Betriebs durch Verschieben des Schalters zwischen den

Stellungen geändert werden.

Die Drehzahl des Dremel Multitools wird über den Schiebeschalter

am Gehäuse geregelt.

Stellungen für ungefähre Drehzahlen

Schalterstellung Drehzahlbereich

2 5.000-10.000 U/min

10 25.000-30.000 U/min

* Bei der Verwendung von Drahtbürsten dürfen 15000 U/min nicht

überschritten werden.

Empfohlene Drehzahleinstellungen für verschiedene

Einsatzwerkzeuge und Materialien finden Sie in der

Drehzahltabelle auf den Seiten 12-15.

Die meisten Aufgaben können mit der höchsten

Drehzahleinstellung des Werkzeugs bearbeitet werden. Einige

Materialien (bestimmte Kunststoffe und Metalle) können jedoch

durch die bei hoher Drehzahl erzeugte Hitze beschädigt werden

und sollten daher mit niedrigerer Drehzahl bearbeitet werden.

Niedrige Drehzahlen (15.000 U/min oder weniger) eignen sich

normalerweise am Besten zum Polieren mit Filz-Polierzubehör.

Bei allen Anwendungen mit Bürsten sind niedrigere Drehzahlen

erforderlich, um ein Lösen der Drähte und Borsten aus der

Halterung zu vermeiden. Auch bei niedrigen Drehzahlen sollten

Sie ohne Druck arbeiten. Höhere Drehzahlen eignen sich

für Hartholz, Metall und Glas sowie zum Bohren, Schnitzen,

Schneiden, Fräsen, Formen, Kehlen und Nuten in Holz.

Einige die Drehzahl betreffende Hinweise:

• Kunststoffe und andere Werkstoffe mit niedrigem

Schmelzpunkt sind mit niedrigen Drehzahlen zu bearbeiten.

• Das Polieren, Glanzschleifen und Reinigen mit einer

Drahtbürste muss bei Drehzahlen von maximal 15.000 U/

min erfolgen, um einer Beschädigung der Bürste und des

Materials vorzubeugen.

• Schneidarbeiten in Holz müssen mit hoher Drehzahl erfolgen.

• Schneidarbeiten in Eisen oder Stahl müssen mit hoher

• Wenn ein Hochgeschwindigkeits-Stahlfräser zu vibrieren

beginnt, ist das meist ein Hinweis darauf, dass er zu langsam

• Aluminium, Kupfer-, Blei-, Zinklegierungen und Zinn können

je nach Art der Arbeit mit unterschiedlichen Drehzahlen

bearbeitet werden. Fetten Sie das Schneidwerkzeug mit

Paraffin oder einem anderen geeigneten Schmiermittel (nicht

Wasser) ein, um zu verhindern, dass sich Späne an den

Schneidkanten des Werkzeugs festsetzen.

HINWEIS: Ein höherer Druck auf das Werkzeug wird das Ergebnis

nicht verbessern. Verwenden Sie ein anderes Zubehörteil oder

eine andere Drehzahleinstellung, um das gewünschte Ergebnis

BLOCKIERSCHUTZ Dieses Werkzeug ist mit einem eingebauten Blockierschutz

versehen, der Motor und Akku im Falle einer Blockierung schützt.

Wenn über einen längeren Zeitraum hinweg zu viel Druck auf

das Werkzeug ausgeübt wird oder sich das Bit im Werkstück

verklemmt – besonders bei hohen Drehzahlen – hält der Motor

an. Nehmen Sie das Werkzeug dann einfach aus dem Material,

das die Blockade verursacht hat, und das Werkzeug arbeitet

wieder mit der eingestellten Drehzahl. Wenn das Werkzeug länger

als 5 Sekunden blockiert, schaltet es sich selbsttätig ab. Diese

zusätzliche Funktion schützt Motor und Akku vor Schäden. Ist der

Akku nahezu leer, schaltet das Werkzeug möglicherweise häufiger

ab als sonst. Ist dies der Fall, muss der Akku aufgeladen werden.

WARTUNG Um Beschädigungen und/oder Risiken vorzubeugen, sollten

Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte

Personen erfolgen. Wir empfehlen, Wartung und Reparatur

von Dremel-Serviceniederlassungen durchführen zu lassen.

Auf jeden Fall ist aus Sicherheitsgründen vor Wartungs- und

Reinigungsarbeiten immer der Netzstecker zu ziehen.

WARNUNG TRENNEN SIE DAS WERKZEUG BZW.

LADEGERÄT STETS VON DER STROMVERSORGUNG, BEVOR SIE MIT REINIGUNGSARBEITEN BEGINNEN. BEI NICHTBEACHTUNG KANN ES ZU UNFÄLLEN KOMMEN. Die beste Art der Reinigung ist Abspritzen mit Druckluft.

Tragen Sie beim Reinigen von Werkzeugen mit Druckluft stets eine

Lüftungsschlitze und Schalthebel müssen stets frei von Schmutz

und Fremdkörpern sein. Führen Sie auch beim Reinigen keine

spitzen Objekte durch die Öffnungen des Werkzeugs.

WARNUNG MANCHE REINIGUNGS- UND LÖSUNGSMITTEL GREIFEN KUNSTSTOFFOBERFLÄCHEN AN. Beispiele für solche Mittel:

Benzin, Kohlenstoff-Tetrachlorid, chlorhaltige Reinigungsmittel,

Ammoniak und Haushaltsreiniger mit Ammoniak.

31REPARATUR UND GEWÄHRLEISTUNG

WARNUNG IM INNEREN DES GERÄTS BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. UM BESCHÄDIGUNGEN UND/

ODER RISIKEN VORZUBEUGEN, SOLLTEN WARTUNGS- UND REPARATURARBEITEN AUSSCHLIESSLICH DURCH AUTORISIERTE PERSONEN ERFOLGEN. Wir empfehlen, Wartung

und Reparatur von Dremel-Serviceniederlassungen durchführen zu

lassen. Servicetechniker: Trennen Sie das Werkzeug bzw. Ladegerät

stets von der Stromversorgung, bevor Sie mit Wartungsarbeiten

Die Garantie für dieses DREMEL Produkt entspricht den

länderspezifischen Vorschriften. Schäden durch normale

Abnutzung und Verschleiß sowie Überlastung oder unsachgemäße

Behandlung sind von der Garantie ausgeschlossen.

Im Falle einer Reklamation schicken Sie das Werkzeug oder

Ladegerät zusammen mit einem entsprechenden Kaufnachweis

DREMEL-KONTAKTINFORMATIONEN Weitere Informationen über Dremel-Produkte, Kundendienst und

Hotline finden Sie unter www.dremel.com.

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Niederlande

ELEKTRISCHE VEILIGHEID

F. Identifikationsringe

DRIFTSHASTIGHEDER BILLEDE 9

BYTA SPÄNNHYLSOR BILD 5

DRIFTHASTIGHET BILD 9

BYTTE SPENNHYLSER BILDE 5

DRIFTSHASTIGHETER BILDE 9

TÄRKEITÄ HUOMAUTUKSIA LATAAMISESTA
