MANUALE UTENTE N3145 THETFORD
IT Serie N3000-E con pannello di controllo LED 64
8 Uso del compartmento frio
Nunca limpie su frigorifico con jabon o agentes de limpieza a base de sosa,
causticos agresivos.
Serie N3000-E con pannello di controllo LED

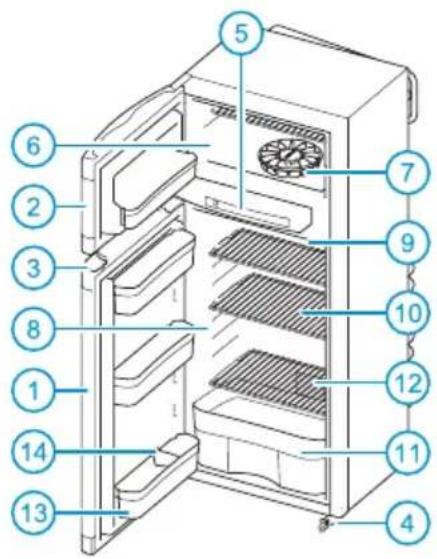

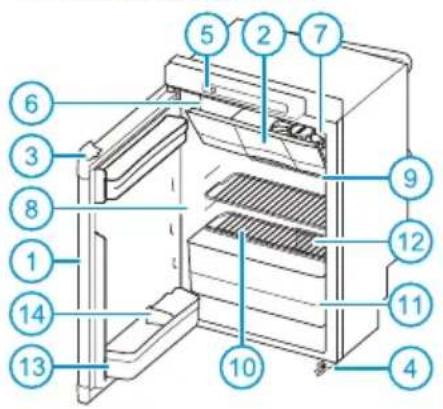

modello A modello B

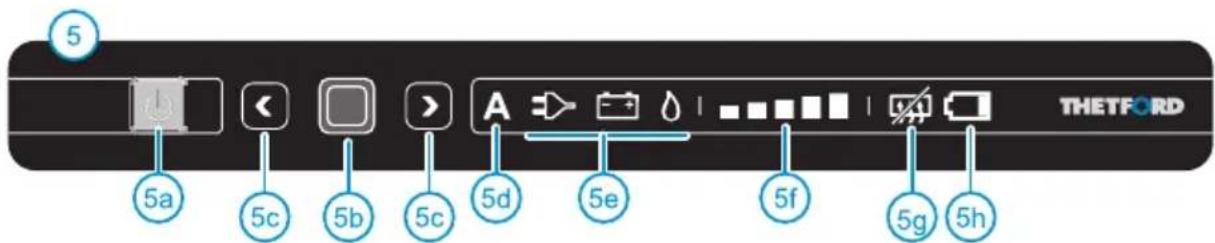

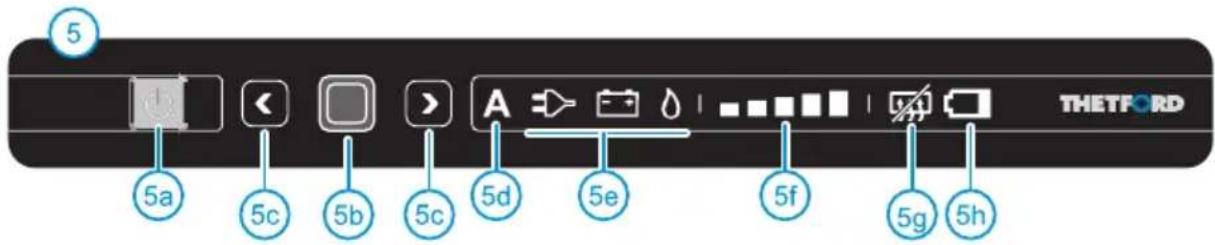

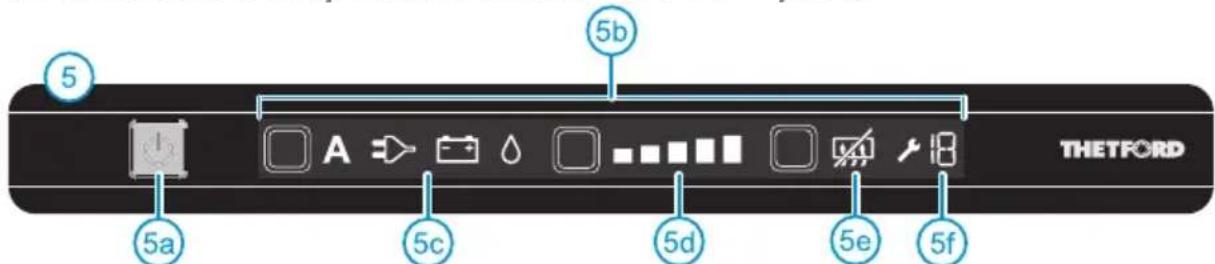

Pannello di controllo LED
(Serie N3000-A con touchscreen p. 165)

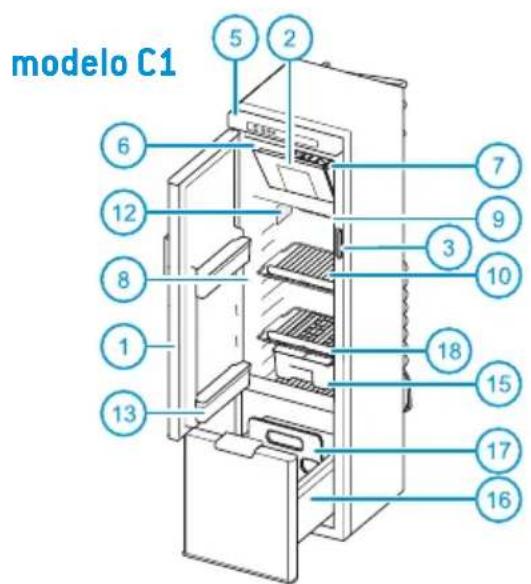

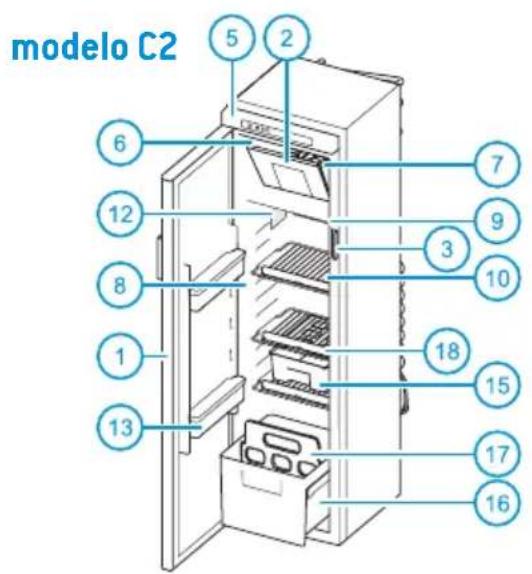

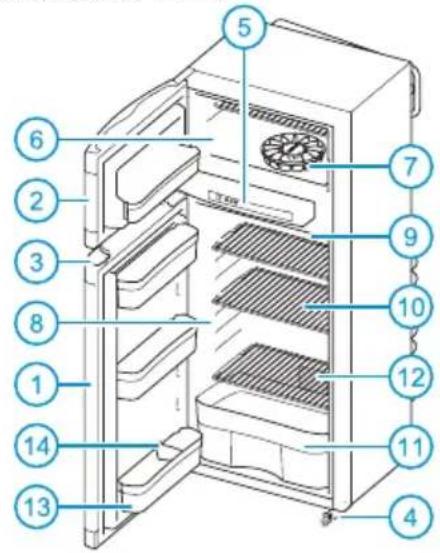

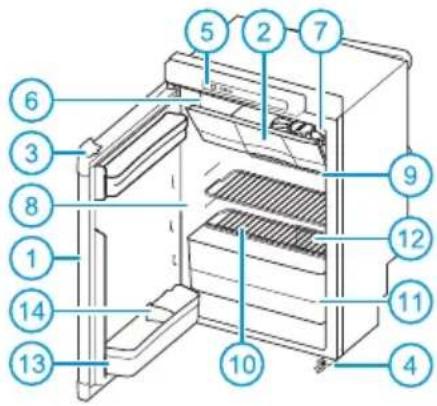

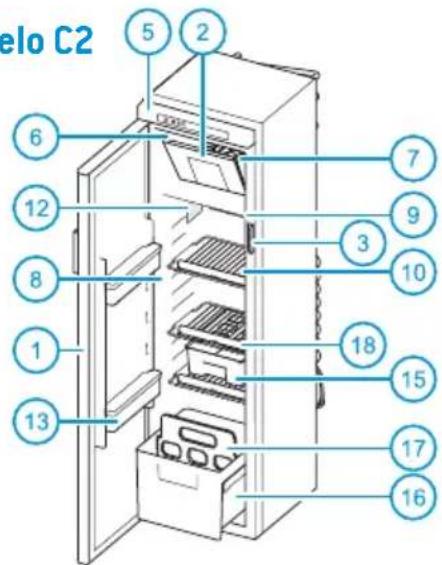

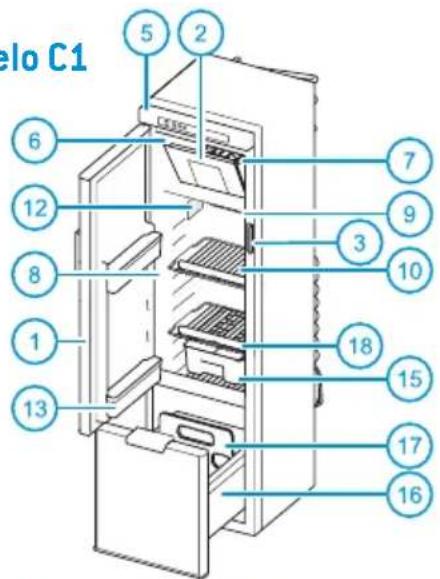

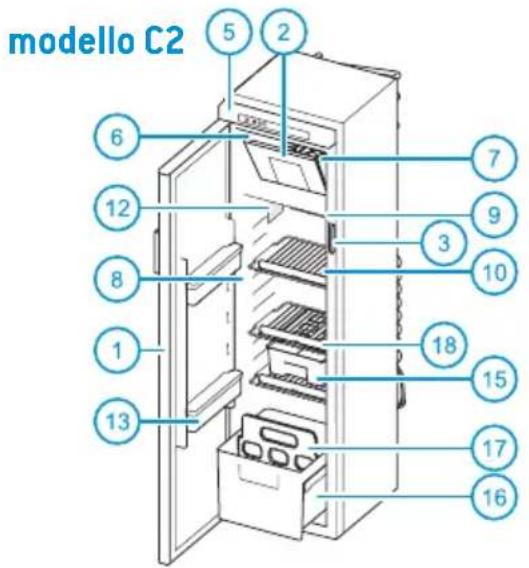

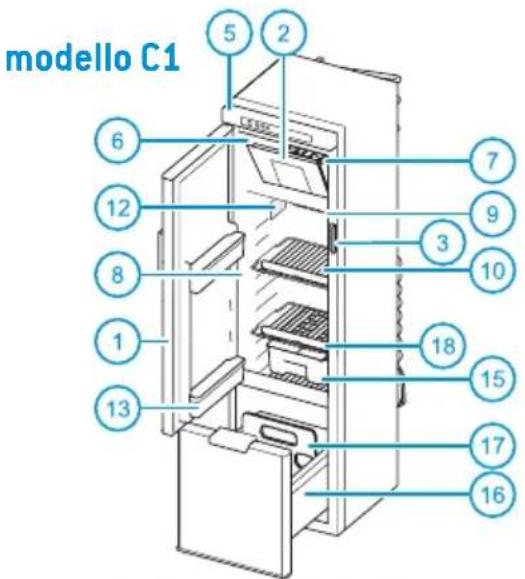

Componenti principali
1 Porta del frigorifero · 2 Porta del freezer · 3 Serratura · 4 Blocco di sicurezza (non presente su tutti i frigoriferi) · 5 Pannello di controllo LED · 5a Interruttore on/off · 5b Pulsante di conferma · 5c Tasti freccia · 5d Funzione automatica (non presente su tutti i frigoriferi) · 5e Fonti · 5f Indicatori livello di raffreddamento · 5g 'Anticondensa' (solo per il modello B) · 5h 'Batteria scarica'(opzionale) · 6 Congelatore · 7 Vassoio per cubetti di ghiaccio · 8 Frigorifero · 9 Alette di raffreddamento · 10 Ripiani · 11 Vaschetta per verdure · 12 Etichetta di identificazione · 13 Vaschette · 14 Ferma bottiglie · 15 Cassettino estraibile (opzionale nei modelli C1 e C2) · 16 Cassetto per bottiglie e verdure · 17 Ferma bottiglie per cassetto · 18 Mensola blocca alimenti
1 Premessa
Questo apparecchio Thetford è stato sviluppato appositamente per roulotte e camper. è facile da utilizzato, soddisfa standard di alta qualità e fornisce agli possibile comodità durante le vacanze e i viaggi brevi. Consigliamo di leggere il manuale prima dell'uso di questo apparecchio. Non tutte lesezioni di questo manuale sono rilevanti per tutti gli apparecchi. Assicurarsi di aver letto completenessl che sono rilevanti per il proprio apparecchio. Conservare questo manuale in un luogo sicuro per consulazione futura.
Per aggiornamenti del manuale, visitare il site www.thetford-europe.com
Simboli usati
Avvertenza (possibili rischi di lesione o anni al prodotto).
Attenzione. Informazioni importanti.
2 Utilizzare in modo sicuro
Per un uso correcto e sicuro di questo frigorifero, è necessario seguire diverse precauzioni eindicazioni generali. Se le istruzioni non vengono osservate, non saranno accettati reclami.
Cosa fare se si avverte odore di gas: Chiudere immediatamente la valvola della bombola del gas, estinguere le fiamme libere, non accendere dispositivi elettrici o di illuminazione, aprire le finestre e uscire alla stanza. Quindi contattare il servizio clienti del vostro paese o luogo di villeggiatura.
Cosa fare se si avverte un odore acre dalsystema di raffreddamento: Spegnere il
frigorifero, estinguere le fiamme libero, assicurare una adeguata ventilazione tramite prese d'aria, finestre e porte. Quindi contattare il servizio clienti del vostro paese o luogo di villeggiatura.
Questo appearecchio cui essere usato da bambini di almeno 8 anni e da persona con
ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti per l'uso dell'apparecchio in modo sicuro, comprehendone i rischi inerenti.
Non consentire ai bambini di giocare con l'apparecchio o di nascondersi al suo内的o. I bambini possono rinanere intrappolati e potrebbero soffocare. Non consentire ai bambini di pulire o eseguire interventi di manutenzione sull'apparecchio alla supervisione.
Manutenzione
- Assicurarsi che l'installazione, i collegamenti elettrici, la manutenzione e il controlo periodico dell'impianto gas vengano effettuali da personale tecnico qualificato, seguendo le istruzioni della Thetford [www.thetford-europe.com] e le leggi locali sulla sicurezza;
Non aprire mai o danneggiare l'impianto di raffreddamento posto sul retro del frigorifero. L'impianto di raffreddamento è pressurizzato e contiene sostanze nocive per la salute umana;
Non tentare mai di riparare componenti dell'impianto gas, il tubo di scarico o componenti elettrici. Le riparazioni devono essere effettuate esclusivamente da personale qualificato. Si prega di contattare il servizio clienti per ulterioriore supporto e indirizzi; - Prima di eseguire qualsiasi tipo di manutenzione o di pulizia sul vostro frigorifero, è necessario spegnerlo;
Non esporre mai il frigorifero alla pioggia.
Usodel gas
- Il frigorifero funzione solo con gas liquido (propano, butano o una miscela dei due gas). Non funzione con gas naturale o gas illuminante;
- Usare esclusivamente gas indicati sull'etichetta di identificazione all'interno del frigorifero;
- Quando si utilizes Gas di Petrolio Liquefatto (GPL) si deve uses an他们在滤网上使用，而它们在滤网上的使用。
- Assicurarsi che il tipo e la posizione della bombola del gas siano conformi alle più recenti normative tecniche;
- Sostituire la bombola del gas all'aperto e lontano da possibili fonti di innesco (di calore elettricità);
Non ostruire mai le aperture per la ventilazione del luogo in cui è conservata la bombola; - Tenere i materiali infiammabili lontano dal frigorifero;
- Non usare gas per alimentare il frigorifero in prossimità di stazioni di servizio.
Cibo
- Rispettare le date di scadenza riportate sulla confezione;
- Lo sbrinamento, la pulizia o la manutenzione del frigorifero possono ridurre il periodo di conservazione del cibo.
3 Accendere il frigorifero
Per accendere il frigorifero, tenere premuto l'interruttore on/off per 1 secondo, come illustrato. Si accende una luce verde
sull'interruttore on/off.
Dopo 10 secondi le impostazioni vengono resettate. La luce verde indica che il frigorifero è in funzione.
Per controllare le impostazioni premere l'interruttore on/off. Si illuminano le ultime impostazioni selezionate.
Per garantire un funzionamento ottimale, mettere a livello il veicolo prima di azionare il frigorifero.
Per averere prestazioni ottimali, accendere il frigorifero 8 ore prima di introdurvi il cibo.
Raccomandiamo di pulire l'internalo del frigorifero con molta cura, prima di uso.
4 Selezionare una fonte
Dopo aver acceso il frigorifero, tenere premuto il pulsante di conferma per 2 secondi. Le spie per le fonti si illuminano iniziando a lampeggiare.
Scegliere la sorgente desiderata premendo i tasti freccia.
Confermare la scelta con il pulsante di conferma.
Fonti
Auto
Il frigorifero automaticamente selezione la migliorhe fonte di alimentazione disponibile (nell'ordine: rete elettrica, batteria, gas).
La funzione automatica non è presente in tutti i tipi di frigorifero.
230V
Il frigorifero funziona a corrente elettrica.
12V
Il frigorifero è alimentato alla batteria del vosto veicolo.
Gas
Il frigorifero è alimentato a gas da una bombola.
Se si imposta il frigorifero sulla selezione automatica della fonte, il pannello di controllo mostrera due symboli di fonti; la A e la migliorere fonte disponibile.
Utilizzare sempre il collegamento del gas o della tensione di rete per l'avvio e il raffreddamento. La tensione di 12 V è presente solo quando il motore del veicolo è acceso.
Le prestazioni del frigorifero, applicando una tensione di 12 V, dipendono alla sezione e alla lunghezza dei cavi e dall'impianto complessivo del veicolo.
E necessario disporre di potenza e tensione sufficienti per garantire il funzionamento affidabile delle unità a 12 V [ad esempio frigorifero, ATC, ecc.] durante il viaggio. In rari casi, correlati alsystema di gestione della batteria del veicolo di traino, alcuni modelli di auto possono non disporre di potenza e tensione sufficienti per le unità esterne. In questo caso, contattare direttamente la casa automobilistica per ottenerulteriori informazioni.
Per garantire un funzionamento ottimale, o disattivare il systema di avvio/arresto sulolo, se presente.
Se il frigorifero è alimentato da una connessione a gas, assicurarsi che il pannello di controllo sia alimentato alla batteria o da batterie AA (nel caso di un modello autonomo).
Quando viene selezionato il gas, la fiamma si deve accendere entro 30 secondi. Se il sistema non funziona, riavviare il frigorifero e selezionare nuovamente la fonte del gas.
Per motivi di sicurezza, non è possible l'accensione della fiamma entro 15 minuti dopo la guida.
Ad altitudini superiori ai circa 1000 m sul livello del mare, possono verificarsi problemi di natura fisica quando il gas viene acceso.
Cio non significica che il frigorifero non funziona correttamente.
Modello autonomo
Il frigorifero è in funzione quando il pannello di controllo è alimentato.
Un modello autonomo (installato dal rivenditore) è operativo utilizzato batterie AA in caso di mancata alimentazione o batteria.
Quindi aprire il coperchio piccolo sotto il pannello di controlo, come illustrato. Inserire 6 batterie 1,5 V AA/ LR6 nuove, segundo l'illustrazione in copertina.

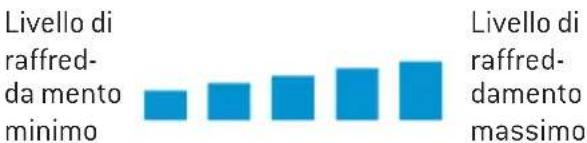

5 Selezionare livello di raffreddamento
Dopo aver acceso il frigorifero, tenere premuto il pulsante di conferma per 2 secondi.
Le spiè per le fonti si illuminano iniziando a lampeggiare. Premere nuovamente il pulsante di conferma.
Gli indicatori del livello di raffreddamento iniziano a lampeggiare. Utilizzato il pulsante freccia per selezionare il livello di raffreddamento desiderato. Confermare la scelta con il pulsante di conferma.
Il frigorifero soddisfa i requisiti della classe climatica SN in base a EN ISO 15502:2005, in un ambiente con temperatura da 10^ a 32^ .
Con una temperatura ambiente tra 15^ e 25^ , si consiglia di impostare il frigorifero a un livello di raffreddamento 3. Una temperatura ambiente più alta ha bisogno di un livello di raffreddamento superiore, während una temperatura ambiente più bassa ha bisogno di un livello inferiore.
Per migliorare le prestazioni di raffreddamento del vosto frigorifero a temperature elevate, Thetford consiglia di installare il Ventilator Kit. Aiuta a far defluire l'aria calda in modo rapido verso le prese d'aria. Il Ventilator Kit è idoneo per tutti i frigoriferi Thetford.
6 Controllo degli accessori
Batterie scariche
presente con modelli autonomi installati dal rivenditore.
Quando il frigorifero è dotato di opzione autonoma, funzionera a batterie 1,5 V AA/LR6 per circa 7 giorni in combinazione con una erogazione di gas.
Quando la spia 'battery scariche' lampeggia, è necessario sostituire le batterie entro 24 ore. Rimuovere le batterie dal coperchio piccolo sotto il pannello di controllo e sostituirle con 6 batterie nuove. Se non si intende utilizzato esta funzione per più di due settimane, rimuovere tutte le batterie.
Utilizzare solamente batterie 1,5 V AA/LR6 nuove. Non utilizzare batterie ricaricabili per questa funzione del frigorifero.
Se non si dispone di batterie a sufficientia o se volete utilizzato il vosto frigorifero per un periodo molto breve èanche possibile utilizzato solo 3 batterie in fila. Il vosto frigorifero funzionera per circa una settimana.
Anticondensa
presentesulfrigorifero modelloB&C1
Per preservare le parti alla condensa, la funzione anticondensa viene attivata automaticamente. Disattivare esta funzione solamente quando c'è poca alimentazione.
Premere insieme entrambi i tasti freccia e tenerli premuti per 2 secondi, come illustrato. La spia 'anticondensa off' si
illumina sul pannello di controllo. Per accendere nuovamente la funzione, premere ancorta una volta entrambi i tasti freccia per 2 secondi.
Quando il frigorifero funziona con batterie AA, I'anticondensa si spegne automaticamente.
7 Uso del frigorifero
E possibile organizzare il frigorifero a vostro piacimento spostando in altezza i ripiani e le vaschette.
Assicurarsi tuttavia che la porta possa essere chiusa dopo la riorganizzazione dei ripiani e dei contentitori.
Spostare i ripiani
Ruotare la fascetta di
plastica del ripiano verso
l'alto, come illustrato.
Sollevare di poco quel lato e
spostare il ripiano alla
posizione desiderata. Prima
di tutto posizionare il lato
sinistro del ripiano sulla
fascetta di plastica nella parete del frigorifero,\ quindi posizionare l'alto lato nella corrispondente\ scanalatura. Ruotare la fascetta di plastica verso il basso.. Il sostro ripiano è fissato di nuovo.
Spostare le vaschette
Tirare un contentatore fuori dal blocco con entrambe le mani, come illustrato. Posizionarlo nella posizione desiderata e insertirlo nuovamente nel blocco. La vaschetta è fissata di nuovo.
Uso del cassettino estrabile
perimodellidifrigoriferoc1eC2
IT
E possibile usare il cassetto estrabile come vassoio per tutti gli articoli della colazione o del pranzo.
Estrarre tutto il cassettino e metterlo direttamente sul cavolo.
Per rimuovere il cassettino estraibile, estrarre il cassettino finché non si ferma. Quindi, sollevare il cassettino nella parte anteriore, come illustrato. Il cassettino è adesso libero per essere rimioso.
Uso del cassetto
perimodellidifrigoriferoC1eC2
Il cassetto è progettato in particolare per bottiglie, lattine e verdure.
Per dividere il cassetto in due scomparti, prendere il ferma bottiglie per cassetto alla parte posteriore e metterlo in una scanalatura desiderata, come illustrato.
La massima capacité
distocccaggio del cassetto e 15 kg.
Disporre il cibo
Dopo un minimo di 8 ore di raffreddamento, il cibo può essereMESSO in frigorifero. Permantere una performance ottimale del frigorifero, non copire completinge le alette di raffreddamento con il cibo.Assicurarsi che l'aria possa circolare intorno alle alette.
Per evitare che si formi del ghiaccio nel frigorifero, copire sempre i prodotti liquidi, lasciare raffreddare i prodotti caldi prima di metterli nel frigorifero e non apriere la porta più del necessario.
Per ridurre il tempo di raffreddamento, mettere nel frigorifero solamente cibi raffreddati precedente.
Per evitare che il cibo si secchi o che il vosto frigorifero si impregni di odori, conservare separamente il cibo in scatole chiuse.
8 Uso del freezer
É possibile utilizzato il freezer per mantenere congelati gli alimenti o per creare cubetti di ghiaccio grazie alla vaschetta per ghiaccio Thetford, in dotazione.
Non conservare mai liquidi gassati nel freezer.
Se il frigorifero deve funzionare per un lungo periodo ad una temperatura interna del veicolo al di sotto dei 10^ , una temperatura costante all'interno del freezer non cui assere garantita. La temperatura cui aumentare e il cibo cui scongelarsi.
Fare cubetti di ghiaccio
Riempire il vassoio per cubetti di ghiaccio con 2/3 d'acqua e metterlo nel freezer. Assicurarsi di utilizzato solamente acqua potabile.
Non mangiare cubetti di ghiaccio o ghiaccioli direttamente dal freezer. Ciò può causare ustanioni.
Per accelerare il processo,fare cubetti di ghiaccio di notte, quando il frigorifero è più efficiente.Metterile l vassoio per cubetti di ghiaccio in un freezer vuoto sul fondo e sul retro.
9Durante la guida
Assicurarsi che tutti prodotti nel vosto frigorifero non siano liberi di muoversi durante la guida. Assicurare le bottiglie nello sportello e nel cassetto con ilferma bottiglie e posizionare tutti gli alimenti
sui ripiani.
In Europa è consentito far funzionare a gas il.vostro frigorifero solamente durante la guida, qualora sia installato un impianto a gas con dispositivo di sicurezza e sua rispetto la normativa nazionale.
A causa del variare delle condizioni esterne durante la guida, non possono essere garantite efficienti prestazioni del gas. Pertanto Thetford non consiglia l'utilizzo a gas del vosto frigorifero durante la guida.
Serratura
Quando si chiude e si preme la porta del frigorifero, la porta si blocca automaticamente. Mentre si guida esta serratura assicura il blocaggio della porta.
Alcuni modelli sono dotati di una serratura di sicurezza in più sul fondo del frigorifero. Per essere sicuri che la porta non si apra durante la guida, spingere il blocco nero di sicurezza sul perno sulla porta.
Non lasciare che i bambini giochino o si nascondano nel frigorifero. I bambini possono rinanere intrappolati e soffocare.
10 Uso invernale
Quando si ha l'intenzione di usare il frigorifero con una temperatura esterna sotto i 6^ ,disporre un adeguato rivestimento invernale, come illustrato.
Questo rivestimento proteggerà il vostro frigorifero contro l'aria troppo fredda, assicurando comunique un funzionamento in modo ottimale.
Assicurarsi di rimuovere nuovamente il rivestimento invernale una volta che la temperature esterna è superiore ai 6^ .
11 Pulitura
E'importante pulire regolarmente il frigorifero per prestazioni ottimali. Prima di tutto rimuovere i ripiani, lo scomparto porta bottiglie, il cassetto e straibile e il cassetto. Quindi, pulire quale parte la parte interna del frigorifero con un panno morbido e un detergente neutro per usi domestici. Utilizzare un panno morbido umido per l'esterno del frigorifero. Assicurarsi che le prese d'aria sulla parte esterna del veicolo siano sempre sgombredalla polvere.
Rimozione del cassettino estrabile
Per rimuovere il cassetto
estraibile per i frigoriferi
modelli C1 e C2, aprire lo sportello del frigorifero completeness
rimuovere il cassetto
estraibile. Quindi, fare scorrere ilsystema a guide
verso destra, come illustrato. Il cassettinoestraibile può ora essere liberamente rimioso. Dop la pulizia, riposizionare il systema nell'ordine inverso. Assicurarsi che il systema del cassettino estraibile scatti nuovamente in posizione.
Rimozione del cassetto
Per rimuovere il cassetto per il frigorifero modello C1, estrarre il cassetto finché non si arresta e spingerlo leggermente all'indietro. Quindi premere i blocchi della guida all'indietro, come illustrato. Tirare il cassetto ulteriamente verso la parte anteriore e sollevare le ruote或者其他 le curve. Il cassetto cui adesso essere rimosso liberamente. Dopo la pulizia, estrarre le guide finché non scattano di nuovo in posizione, quando rimettere a quello il cassetto in ordine inverso.
Per rimuovere il cassetto per il frigorifero modello C2, apriere lo sportello del frigorifero completamente etirare il cassetto finché non si arresta.Quindi sollevare il cassetto nella parte anteriore,come
illustrato. Il cassetto può ora essere liberamente rimioso. Dop la pulizia, rimettere a quello il cassetto in ordine inverso.
Mai pulire il frigorifero con sapone o con agenti chimici aggressivi o caustici.
Le parti non fisse del frigorifero non sono adatte per la lavastoviglie.
L'acqua attaverno le presedaria potrebbedanneggiare il mystro frigorifero. Quindi
dispore rivestimenti idonei prima di lavare il vosto voicolo.
12 Spegnere il frigorifero
Prima di sbrinare il frigorifero o lasciare il veicolo, spegnere il frigorifero. Premere l'interruttore on/off, come
illustrato, e tenerlo premuto per 2 secondi per spegnere il frigorifero. Tutte le luci si spegneranno.
13 Sbrinamento
Uno strato di ghiaccio sulle alette di raffreddamento ridurra la capacità di raffreddamento e la durata del vosto frigorifero. Pertanto il frigorifero è dotato di un sistema di sbrinamento automatico, che impedisce la formazione di ghiaccio.
Nonostante quelloystema,in alcune occasioni e anche possibile scongelare manualemente il vosto frigorifero.Togliere tutti gli alimenti,avvolgerli strettamente in dei giornali e metterli in un luogo freddo o in una borsa termica.Quindi rimuovere Il cassetto (solo per i modelli C1 e C2) e lasciare gli sportelli aperti.Mettere degli asciugamani asciutti in frigorifero per raccogliere I'acqua residua. Quando il frigorifero e scongelato,asciugare accuratamente I'interno.
Non accelerare il processo di sbrinamento eliminando lo strato di ghiaccio con forza,
con oggetti taglienti outilizzando un asciugacapelli.
14 Conservazione
Se non si prevede di utilizzato il frigorifero per un lungo periodo, è importante svuotarlo, sbrinarlo e pulirlo accuratamente. Quindi disporre il rivestimento invernale per le prese d'aria, per proteggere il vosto frigorifero durante il periodo in cui non viene usato.
Per evitare cattivi odori e muffa nel frigorifero, tenere lo sportello del frigorifero e sono lo sportello del comparto freezer aperti, durante il rimessaggio. Gli sportelli esterni sono muniti di un blocco di chiusura porta.
Per il modello A e il modello B ruotare il blocco di chiusura porta e fissarlo usando la contropiastra, come illustrato.
Per il modello C1 e il modello C2, prima di tutto aprire lo sportello e ruotare il blocco di chiusura porta, comeillustrato. Quindi, chiudere lo sportello finché non si sente il primo*clic.
Accertarsi che lo sportello
sia ancora leggermente aperto.
Quando siutilizza il frigoriferouponil rimessaggio,accertarsi sempre di ruotare di nuovo il blocco di chiusura porta alla sua posizione originale.
Assicurarsi che i rubinetti della bombola del gas siano chiusi durante il periodo in cui non viene usato.
L'acqua attaverno le presedaria potrebbedanneggiare il vosto frigorifero. Quindi disporre rivestimenti idonei prima di lavare ilvosto veicolo.
15 Smaltimento
Il frigorifero è stato progettato e realizazzo con materiali di alta qualità e componenti che possono essere riciclate i riutilizzati. Il sistema di raffreddamento contiene ammoniaca come il refrigerante e il ciclopentano di ozono come agente espandente nella schiuma.
Al termine del ciclo di vita del vosto frigorifero, smaltire il prodotto secondo la normativa nazionale. Non smaltire il frigorifero con normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta a prevenire potenziali consequences negative per l'ambiente e la salute umana.
16 Domande?
Per ulteriori informazioni o eventuali domande sul.vostro frigorifero, si prega di visitare il nostro sito www.thetford-europe.com. Se si hanno ancora dubbi, contattare il servizio clienti del proprio paese o luogo di villeggiatura (vedere indirizzi sul retro).
Per usufruire di un supporto rapido ed efficiente, assicurarsi di avera a disposizione tutte le informazioni rilevanti sul prodotto [vedere pagina 211].
Risoluzione dei problemi
Alcuni problemi sono indicati tramite luci lampeggianti sul pannello di controllo. Prima leggere le istruzioni riportate di seguito. Se questo non risolverà il problema, contattare il rivenditore o un Centro di assistenza Thetford.
Il frigorifero non funziona spegnere il frigorifero e
riaccenderlo nuovamente - accertarsi che sia disponibile una fonte di alimentazione
Il frigorifero non funziona con una tensione di 230 V
controllare se la rete elettrica è adeguata
- tentare di far funzionare il frigorifero
collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funziona con una tensione di 12 V
controllare se il fusibile da 12 V nell'apposita scatola del vostro camper o auto è ancora funzionante • accertarsi che il motore sia in funzione • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funziona a gas
verificare che la bombola del gas non sia vuota • controllare se la valvola della bombola del gas e i rubinetti sono aperti • spagnere il frigorifero e riaccenderlo nuovamente • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione.
Domande frequenti
Cosa posso fare quando il frigorifero non si avvia? Verificare se si è acceso il frigorifero in base alle istruzioni, se il veicolo èosto orizzontalmente o se c'é una fonte di energia disponibile con la quale avviare il frigorifero. Se non si verifies nessuno di questi casi, si prega di contattare il rivenditore o un Centro di assistenza Thetford.
Il frigorifero non raffredda a sufficienza, casa posso fare? Controllare se le ventole sono coperte o bloccate dall'esterno e rimuovere la zanzariera se presente. Controllare se il veicolo èosto orizzontalmente, se è stato selezionato il livello massimo di raffreddamento, se la porta del frigorifero si chiude correttamente o se c'troppo ghiaccio sulle alette di raffreddamento. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o un Centro di assistenza Thetford.
Tutte le spie sul pannello di controllo lampeggiano, casa devo fare? Specnere e quindi riaccendere il frigorifero. Se il problema persistsiste, contattare il rivenditore o un Centro assistenza Thetford.
Ho appena sostituito le batterie, ma la spia 'batterie scariche' è giornata. Cosa c'è di sbagliato? Verificare se sono state usate batterie da 1,5 V AA/LR6 nuove. Le batterie ricaricabili per questa funzione non funzionano.
Nessun rivestimento invernale è fornito con il mio frigorifero, è giusto? Il rivestimento invernale è un accessorio per il vosto frigorifero che è possibile acquistare presso il rivenditore.
Pezzi di ricambio
Pezzi di ricambio originali Thetford sono disponibili presso il rivenditore o un centro di assistenza autorizzato Thetford.
17 Garanzia
Per la clausola di garanzia,fare riferimento alle condizioni citate su www.thetford-europe.com/ service/warranty.Per maggiori informazioni rivolgersi al Servizio assistenza clienti locale.
IT
Série N3000-E compainel de controlo LED
modelo A modelo B
modelo C1
modelo C2
Painel de controlo LED
(Série N3000-A com ecra tactil p. 173)
Peças principales
8 Uso del compartmento del frio
Pannello di controllo con touchscreen
(Serie N3000-E con pannello di controllo LED p. 64)
Componenti principali
1 Porta del frigorifero · 2 Porta del freezer · 3 Serratura · 4 Blocco di sicurezza (non presente su tutti i frigoriferi) · 5 Pannello di controllo con touchscreen LCD · 5a Interruttore on/off · 5b Touchscreen
- 5c Fonti - 5d Indicatori livello di raffreddamento - 5e 'Anticondensa' (solo per il modello B) - 5f Codice erre - 6 Congelatore Vassoio per cubetti di ghiaccio - 8 Frigorifero - 9 Alette di raffreddamento
- 10 Ripiani • 11 Vaschetta per verdure • 12 Etichetta di identificazione • 13 Vaschette • 14 Ferma bottiglie
- 15 Cassettino estrabile (opzionale nei modelli C1 e C2) - 16 Cassetto per bottiglie e verdure - 17 Ferma bottiglie per cassetto - 18 Mensola blocca alimenti
1 Premessa
Questo apparecchio Thetford è stato sviluppato appositamente per roulotte e camper. è facile da utilizzare, soddisfa standard di alta qualità e fornisce agli possibile comodità durante le vacanze e i viaggi brevi. Consigliamo di leggere il manuale prima dell'uso di questo apparecchio. Non tutte lesezioni di questo manuale sono rilevanti per tutti gli apparecchi. Assicurarsi di aver letto completamente le parti del manuale che sono rilevanti per il proprio apparecchio. Conservare questo manuale in un luogo sicuro per consulazione futura.
Per aggiornamenti del manuale, visitare il sito www.thetford-europe.com
Simboli usati
Avvertenza (possibili rischi di le sione o anni al prodotto).
Attenzione. Informazioni importanti.
2 Utilizzare in modo sicuro
Per un uso corretto e sicuro di questo frigorifero, è necessario osservare alcune precauzioni e raccomandazioni generali. Se le istruzioni non vengono osservate, non saranno accettati reclami.
IT
Cosa fare se si avverte odore di gas: Chiudere immediatamente la valvola della bombola del gas, estinguere le fiamme libere, non accendere dispositivi elettrici o di illuminazione, aprire le finestre e uscire alla stanza. Quindi contattare il servizio clienti del vostro paese o luogo di villeggiatura.
Cosa fare se si avverte un odore acre dalsystema di raffreddamento: Specnere il
frigorifero, estinguere le fiamme libero, assicurare una adeguata ventilazione tramite prese d'aria, finestre e porte. Quindi contattare il servizio clienti del vostro paese o luogo di villeggiatura.
Questo appearecchio cui essere usato da bambini di almeno 8 anni e da persona con
ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti per l'uso dell'apparecchio in modo sicuro, comprehendone i rischi inerenti.
Non consentire ai bambini di giocare con l'apparecchio o di nascondersi al suo内的o. I bambini possono rimanere intrappolati e potrebbero soffocare. Non consentire ai bambini di pulire o eseguire interventi di manutenzione sull'apparecchio alla supervisione.
Manutenzione
- Assicurarsi che l'installazione, i collegamenti elettrici, la manutenzione e il controllo periodico dell'impianto gas vengano effettuali da personale tecnico qualificato, seguendo le istruzioni della Thetford [www.thetford-europe.com] e le leggi locali sulla sicurezza;
Non aprire mai o danneggiare l'impianto di raffreddamento posto sul retro del frigorifero. L'impianto di raffreddamento è pressurizzato e contiene sostanze nocive per la salute umana;
Non tentare mai di riparare componenti dell'impianto gas, il tubo di scarico o componenti elettrici. Le riparazioni devono essere effettuate esclusivamente da personale qualificato. Si prega di contattare il servizio clienti per ulteriore supporto e indirizzi; - Prima di eseguire qualsiasi tipo di manutenzione o di pulizia sul vosto frigorifero, è necessario spegnerlo;
Non esporre mai il frigorifero alla pioggia.
Uso del gas
- Il frigorifero funziona solo con gas liquido (propano, butano o una miscela dei due gas). Non funziona con gas naturale o gas illuminante;
- Usare esclusivamente gas indicati sull'etichetta all'interno del frigorifero;
- Quando si utilizes Gas di Petrollo Liquefatto (GPL) si deve uses an他们在该部的其他著作中，如：
- Assicurarsi che il tipo e la posizione della bombola del gas siano conformi alle più recenti normative tecniche;
- Sostituire la bombola del gas all'aperto e lontano da possibili fonti di innesco;
Non ostruire mai le aperture per la ventilazione del luogo in cui è conservata la bombola; - Tenere i materiali inflammabili lontano dal frigorifero;
Non usare gas per alimentare il frigorifero in prossimità di stazioni di servizio.
Cibo
- Rispettare le date di scadenza riportate sulla confezione;
- Lo sbrinamento, la pulizia o la manutenzione del frigorifero possono ridurre il periodo di conservazione del cibo.
3 Accendere il frigorifero
Per accendere il frigorifero, tenere premuto l'interruttore on/off per 1 secondo, come illustrato. Si accende una luce verde
sull'interruttore on/off.
Dopo 10 secondi le impostazioni vengono resettate. La luce verde indica che il frigorifero è in funzione.
Per controllare le impostazioni premere l'interruttore on/off. Si illuminano le ultime impostazioni selezionate.
Per garantire un funzionamento ottimale, mettere a livello il veicolo prima di azionare il rifero.
Per averere prestazioni ottimali, accendere il frigorifero 8 ore prima di introdurvi il cibo.
Raccomandiamo di pulire l'internalo del frigorifero con molta cura, prima di uso.
4 Selezionare una fonte
Dopo aver acceso il frigorifero, premere il pulsante di alimentazione più volte, come illustrato. Premere fino a quando
la sorgente desiderata viene selezionata.
Fonti
Auto
Il frigorifero selezione automaticamente la migliorhe fonte disponibile (in ordine: rete elettrica, batteria, gas)
230V
Il frigorifero funziona a corrente elettrica.
12V
Il frigorifero è alimentato dallabatteria del vosto veicolo.
Gas
Il frigorifero è alimentato a gas da una bombola.
Se si imposta il frigorifero sulla selezione automatica della fonte, il pannello di controllo mostrera due symboli di fonti; la A e la migliorere fonte disponibile.
Se la funzione 'auto' sul frigorifero è selezionata ma nessuna fonte è disponibile, una luce sull'interruttore on/off lampeggiera in roso.
Utilizzare sempre il collegamento del gas o della tensione di rete per l'avvio e il raffreddamento. La tensione di 12 V è presente solo quando il motore del veicolo è accesso.
Le prestazioni del frigorifero, aplicando una tensione di 12 V, dipendono alla sezione e alla lunghezza dei cavi e dall'impianto complessivo del veicolo.
E necessario disporre di potenza e tensione sufficienti per garantire il funzionamento affidabile delle unità a 12 V (ad esempio frigorifero, ATC, ecc.) durante il viaggio. In rari casi, correlati al sistema di gestione della batteria del veicolo di traino, alcuni modelli di auto possono non disporre di potenza e tensione sufficienti per le unità esterne. In questo caso, contattare direttamente la casa automobilistica per ottener ulteriori informazioni.
Per garantire un funzionamento ottimale, a disattivare il systema di avvio/arresto sulolo, se presente.
Quando viene selezionato il gas, la fiamma si deve accendere entro 30 secondi. Se il sistema non funziona, riavviare il frigorifero e selezionare nuovamente la fonte del gas.
Per motivi di sicurezza, non è possible l'accensione della fiamma entro 15 minuti dopo la guida.
Ad altitudini superiori ai 1000 m sul livello del mare, possono verificarsi problemi di natura fisica quando il gas viene acceso. Ciò non significica che il frigorifero non funzione correttamente.
5 Selezionare livello di raffreddamento
Dopo aver acceso il frigorifero, premere il pulsante del livello di raffreddamento più volte, come illustrato. Premere fino a quando il livello
desiderato viene selezionato.
Livello di raffredaimento minimo
Livello di raffreddamento massimo
Il frigorifero soddisfa i requisiti della classe climatica SN in base a EN ISO 15502:2005, in un ambiente con temperatura da 10^ a 32^ .
Con una temperatura ambiente tra 15^ e 25^ , si consiglia di impostare il frigorifero a un livello di raffreddamento 3.
Una temperatura ambiente più alta ha bisogno di un livello di raffreddamento superiore, notamment una temperatura ambiente più Bassa ha bisogno di un livello inferiore.
Per migliorare le prestazioni di raffreddamento del vosto frigorifero a
temperature elevate, Thetford consiglia di installare il Ventilator Kit. Aiuta a far defluire l'aria calda in modo rapido verso le prese d'aria. Il Ventilator Kit è idoneo per tutti i frigoriferi Thetford.
6 Controllo degli accessori
Anticondensa
presentesulfrigorifero modelloB&C1
Per preservare le parti alla condensa, la funzione anticondensa viene attivata automaticamente. Disattivare esta funzione solamente quando c'è poca alimentazione.
Premere il pulsante
anticondensa.
Il simbolo sul pannello di
controllo si accende.
7 Uso del frigorifero
Épossibleorganizzareilfrigoriferoa vostropiacimento spostando in altezzairipiani e levaschette.
Assicurarsi tuttavia che la porta possa essere chiusa dopo la riorganizzazione dei ripiani e dei contentitori.
Spostare i ripiani
Ruotare la fascetta di plastica del ripiano verso l'alto, come illustrato. Sollevare di peu quello latero e spostare il ripiano alla posizione desiderata. Prima di tutto posizionare il latero sinistro del ripiano sensa la
fascetta di plastica nella parete del frigorifero,\ quindi posizionare l'alto lato nella corrispondente\ scanalatura. Ruotare la fascetta di plastica verso\ il basso.. Il myistro ripiano è fissato di nuovo.
Spostare le vaschette
Tirare un contentatore fuori dal blocco con entrambé le mani, come illustrato. Posizioni lo nella posizione desiderata e insertirlo nuovamente nel blocco. La vaschetta è fissata di nuovo.
Uso del cassetto estraibile
perimodellidifrigoriferoC1eC2
E possibile usare il cassettino estrabile come vassoio per tutti gli articoli della colazione o del pranzo.
Estrarre tutto il cassettino e metterlo direttamente sul tavolo.
Per rimuovere il cassettino estraibile, estrarre il cassettino finché non si ferma. Quindi, sollevare il cassettino nella parte anteriore, come illustrato. Il cassettino è adesso libero per essere rimioso.
Uso del cassetto
perimodellidifrigoriferoC1eC2
Il cassetto è progettato in particolare per bottiglie, lattine e verdure.
Per dividere il cassetto in due scomparti, prendere il ferma bottiglie per cassetto alla parte posteriore e metterlo in una scanalatura desiderata, come illustrato.
La massima capacità di stoccaggio del cassetto è 15 kg.
Disporre il cibo
Dopo un minimo di 8 ore di raffreddamento, il cibo cui è più essere in frigorifero. Per mantenere una performance ottimale del frigorifero, non coprire completamente le alette di raffreddamento con il cibo. Assicurarsi che l'aria possa circolare intorno alle alette.
Per evitare che si formi del ghiaccio nel frigorifero, coprire sempre i prodotti liquidi, lasciare raffreddare i prodotti caldi prima di metterli nel frigorifero e non apriere la porta più del necessario.
Per ridurre il tempo di raffreddamento, mettere nel frigorifero solamente cibi raffreddati precedente.
Per evitare che il cibo si secchi o che il vosto frigorifero si impregni di odori, conservare separamente il cibo in scatole chiuse.
8 Usodelfreezer
E possibile utilizzare il freezer per mantenere congelati gli alimenti o per creare cubetti di ghiaccio grazie alla vaschetta per ghiaccio Thetford, in dotazione.
Non conservare mai liquidi gassati nel freezer.
Se il frigorifero deve funzionare per un lungo periodo ad una temperatura interna del veicolo al di sotto dei 10^ , una temperatura costante all'internalo del freezer non cui assere garantita. La temperatura cui aumentare e il cibo cui scongelarsi.
Fare cubetti di ghiaccio
Riempire il vassoio per cubetti di ghiaccio con 2/3 d'acqua e metterlo nel freezer. Assicurarsi di utilizzato solamente acqua potabile.
Non mangiare cubetti di ghiaccio o ghiaccioli direttamente dal freezer. Ciò può causare ustanioni.
Per accelerare il processo,fare cubetti di ghiaccio di notte, quando il frigorifero è più efficiente.Metterile il vassoio per cubetti di ghiaccio in un freezer vuoto sul fondo e sul retro.
9Durante la guida
Assicurarsi che tutti prodotti nel vosto frigorifero non siano liberi di muoversi durante la guida. Assicurare le bottiglie nello sportello e nel cassetto con ilferma bottiglie e posizionare tutti gli alimenti
sui ripiani.
In Europa è consentito far funzionare a gas il.vostro frigorifero solamente durante laguida, qualora sia installato un impianto a gas condispositivo di sicurezza e sua rispetto la normativa nazionale.
A causa del variare delle condizioni esterne durante la guida, non possono essere garantite efficienti prestazioni del gas. Pertanto Thetford non consiglia l'utilizzo a gas del mystro frigorifero durante la guida.
Serratura
Quando si chiude e si preme la porta del frigorifero, la porta si blocca automaticamente. Mentre si guida esta serratura assicura il bloccaggio della la porta.
Alcuni modelli sono dotati di una serratura di sicurezza in più sul fondo del frigorifero. Per essere sicuri che la porta non si apra durante la guida, spingere il blocco nero di sicurezza sul perno sulla porta.
Non lasciare che i bambini giochino o si nascondano nel frigorifero. I bambini posso rinanere intrappolati e soffocare.
10 Uso invernale
Quando si ha l'intenzione di usare il frigorifero con una temperatura esterna sotto i 6^ , disporre un adeguato rivestimento invernale, come illustrato.
Questo rivestimento proteggerà il vostro frigorifero contro l'aria troppo fredda, assicurando comunque un funzionamento in modo ottimale.
Assicurarsi di rimuovere nuovamente il rivestimento invernale una volta che la temperature esterna è superiore ai 6^ .
11 Pulitura
E'importante pulire regolarmente il frigorifero per prestazioni ottimali. Prima di tutto rimuovere i ripiani, lo scomparto porta bottiglie, il cassetto estrabile e il cassetto. Quindi, pulire quale parti e la parte interna del frigorifero con un panno morbido e un detergente neutro per usi domestici. Utilizzare un panno morbido umido per l'esterno del frigorifero. Assicurarsi che le prese d'aria sulla parte esterna del veicolo siano sempre sgombredalla polvere.
Rimozione del cassettino estrabile
Per rimuovere il cassettino
estraibile per i frigoriferi
modelli C1 e C2, aprire lo sportello del frigorifero completeness erimuovere il cassettino
estraibile. Quindi,fare scorrere ilsystema a guide
verso destra, come illustrato. Il cassettinoestaribile più ora essere liberamente rimioso. Dopo la pulizia, riposizionare il systema nell'ordine inverso. Assicurarsi che il systema del cassettino estraibile scatti nuovamente in posizione.
Rimozione del cassetto
Per rimuovere il cassetto per il frigorifero modello C1, estrarre il cassetto finché non si arresta e spingerlo leggermente all'indietro. Quindi premere i blocchi della guida all'indietro, come illustrato. Tirare il cassetto ulteriamente verso la parte anteriore e sollevare le ruote或者其他 le curve. Il cassetto cui adesso essere rimosso liberamente. Dopo la pulizia, estrarre le guide finché non scattano di nuovo in posizione, quando rimettere a quello il cassetto in ordine inverso.
Per rimuovere il cassetto per il frigorifero modello C2, aprire lo sportello del frigorifero completeness e tirare il cassetto finché non si arresta. Quindi sollevare il cassetto nella
pare anteriore, come illustrato. Il cassetto cui ora èsere liberamente rimioso. Dopo la pulizia, rimettere aosto il cassetto in ordine inverso.
Mai pulire il frigorifero con sapone o con agenti chimici aggressivi o caustici.
Le parti non fisse del frigorifero non sono adatte per la lavastoviglie.
L'acquaattraverso le presedaria potrebber da danneggiare il mystro frigorifero.Quindi porre rivestimenti idonei prima di lavare il ro veicolo.
12 Spegnere il frigorifero
Prima di sbrinare il frigorifero o lasciare il veicolo, spegnere il frigorifero. Premere l'interruttore on/off, come
illustrato, e tenerlo premuto per 2 secondi per spegnere il frigorifero. Tutte le luci si spegneranno.
13 Sbrinamento
Uno strato di ghiaccio sulle alette di raffreddamento ridurra la capacité di raffreddamento e la durata del vosto frigorifero. Pertanto il frigorifero è dotato di un sistema di sbrinamento automatico, che impedisce la formazione di ghiaccio.
Nonostante quelloystema,in alcune occasioni eanche possibile scongelare manualmente il vosto frigorifero.Togliere tutti gli alimenti,avvolgerli strettamente in dei giornali e metterli in un luogo freddo o in una borsa termica.Quindi aprire le portet. Mettere degli asciugamani asciutti in frigorifero per raccogliere l'acqua residua.Quando il frigorifero escongelato,asciugare accuratamente I'interno.
Non accelerare il processo di sbrinamento eliminando lo strato di ghiaccio con forza, con oggetti taglienti o utilizzando un asciugacapelli.
14 Conservazione
Se non si prevede di utilizzato il frigorifero per un lungo periodo, è importante svuotarlo, sbrinarlo e pulirlo accuratamente. Quindi disporre il rivestimento invernale per le prese d'aria, per proteggere il vostro frigorifero durante il periodo in cui non viene usato.
Per evitare cattivi odori e muffa nel frigorifero, tenere lo sportello del frigorifero e sono lo sportello del comparto freezer aperti, durante il rimessaggio. Gli sportelli esterni sono muniti di un blocco di chiusura porta.
Per il modello A e il modello B ruotare il blocco di chiusura porta e fissarlo usando la contropiastra, come illustrato.
Per il modello C1 e il modello C2, prima di tutto apriere lo sportello e ruotare il blocco di chiusura porta, come illustrato. Quindi, chiudere lo sportello finché non si sente il primo clic. Accertarsi che lo sportello
sia ancora leggermente aperto.
Quando si utilizza il frigorifero dopo il rimessaggio, accertarsi sempre di ruotare di nuovo il blocco di chiusura porta alla sua posizione originale.
Assicurarsi che i rubinetti della bombola del gas siano chiusi durante il periodo in cui non viene usato.
L'acqua attaverno le presedaria potrebde danneggiare il vosto frigorifero. Quindi disporre rivestimenti idonei prima di lavare il vosto veicolo.
15 Smaltimento
Il frigorifero è stato progettato e realizazzo con materiali di alta qualità e componenti che possono essere ricolati e riutilizzati. Ilsystemadi raffreddamento contiene ammoniaca come refrigerante e ciclopentano di ozono come agente espandente nella schiuma.
Al termine del ciclo di vita del vostro frigorifero, smaltire il prodotto secondo la normativa nazionale. Non smaltire il frigorifero con normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta a prevenire potenziali consequences negative per l'ambiente e la salute umana.
16 Domande?
Per ulteriori informazioni o eventuali domande sul vosto frigorifero, si prega di visitare il nostro sito www.thetford-europe.com. Se si hanno più dubbi, contattare il servizio clienti del proprio paese o luogo di villeggiatura (vedere indirizzi sul retro).
Per usufruire di un supporto rapido ed efficiente, assicurarsi di avera a disposizione tutte le informazioni rilevanti sul prodotto (vedere pagina 211).
Risoluzione dei problemi
In caso di problema si illumina un codice di erre sul pannello di controllo. Quando i codici di erre 1,2,4,5,8,9,12 o 13 sono visibili, spegnere e poi riaccendere il frigorifero. Se il problema persiste, contattare direttamente il rivenditore o un Centro di servizio Thetford.
Per i codici di erre rìportati di seguito, leggere dapprima le istruzioni di base. Se questo non risolverà il problema, contattare il rivenditore o un Centro di assistenza Thetford.
3 Il frigorifero non funzione con il gas: verificare che la bombola del gas non sia vuota
- controllare se la valvola della bombola del gase e i rubinetti sono aperti • spegnere il frigorifero e riaccenderlo nuovamente • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
6 Il frigorifero non funzione con una tensione di 12 V: accertarsi che il motore sia in funzione
- tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funzione con una tensione di 12 V: accertarsi che il motore sia in funzione
- tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funziona con una tensione di 230V: controllare se la rete elettrica è adeguata • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funzione in modalità automatica: verificare se le sorgenti sono collegate • tentare di far funzionare il frigorifero manualmente collegandolo ad una fonte di alimentazione
Tutte le spie sul pannello di controllo si illuminano: attendere alcuni secondi fino a quando il frigorifero non si avvia normalmente.
Domande frequenti
Cosa posso fare quando il frigorifero non si avvia? Verificare se si è acceso il frigorifero in base alle istruzioni, se il veicolo è posto orizzontalmente o se c'é una fonte di energia disponibile con la quale avviare il frigorifero. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o un Centro di assistenza Thetford.
Il frigorifero non raffredda a sufficientia, casa posso fare? Controllare se le ventole sono coperte o bloccate dall'esterno e rimuovere la zanzariera se presente. Controllare se il veicolo èosto orizzontalmente, se è stato selezionato il livello massimo di raffreddamento, se la porta del frigorifero si chiude correttamente o se c'troppo ghiaccio sulle alette di raffreddamento. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o un Centro di assistenza Thetford.
Tutte le spie sul pannello di controllo lampeggiano, casa devo fare? Specnere e quindi riaccendere il frigorifero. Se il problema persiste, contattare il rivenditore o un Centro assistenza Thetford.
Nessun rivestimento invernale è fornito con il mio frigorifero, è giusto? Il rivestimento invernale è un accessario per il mystro frigorifero che è possibile acquistare presso il rivenditore.
Pezzi di ricambio
Pezzi di ricambio originali Thetford sono disponibili presso il rivenditore o un centro di assistenza autorizzato Thetford.
IT
17 Garanzia
Per la clausola di garanzia,fare riferimento alle condizioni citate su www.thetford-europe.com/ service/warranty.Per maggiori informazioni rivolgersi al Servizio assistenza clienti locale.
Série N3000-A com ecra tactil modelo A modelo B
Loc. Castel delle Formiche
05030 Otricoli (TR)
italia
T+390744709071
F+390744719833
Einfoj@thetford.eu
SPAIN AND PORTUGAL
Mercé Grau Solà
