MANUALE UTENTE PicoPix PQ29273 PHILIPS

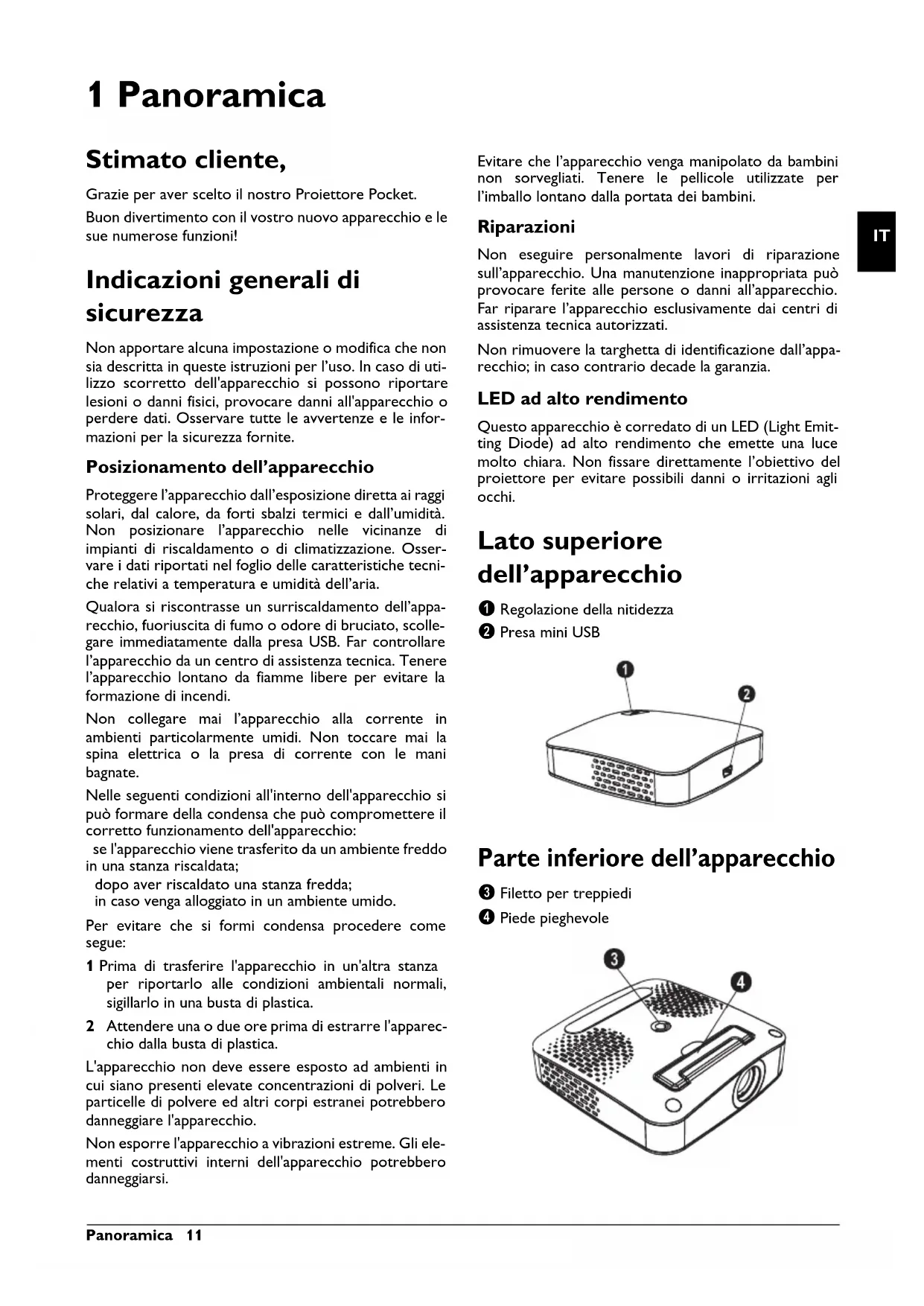

1 Panoramica Stimato cliente, Grazie per aver scelto il nostro Proiettore Pocket. Buon divertimento con il vostro nuovo apparecchio e le sue numerose funzioni! Indicazioni generali di sicurezza Introduzione 2 Non apportare alcuna impostazione o modifica che non sia descritta in queste istruzioni per l’uso. In caso di uti- lizzo scorretto dell'apparecchio si possono riportare lesioni o danni fisici, provocare danni all'apparecchio o perdere dati. Osservare tutte le avvertenze e le infor- mazioni per la sicurezza fornite. Posizionamento dell’apparecchio Proteggere l’apparecchio dall’esposizione diretta ai raggi solari Proteggere l’apparecchio dall’esposizione diretta ai raggi solari, dal calore, da forti sbalzi termici e dall’umidità. Non posizionare l’apparecchio nelle vicinanze di impianti di riscaldamento o di climatizzazione. Osser- vare i dati riportati nel foglio delle caratteristiche tecni- che relativi a temperatura e umidità dell’aria. Qualora si riscontrasse un surriscaldamento dell’apparecchio o fuoriuscita di fumo (USB) Qualora si riscontrasse un surriscaldamento dell’appa- recchio, fuoriuscita di fumo o odore di bruciato, scolle- gare immediatamente dalla presa USB. Far controllare l’apparecchio da un centro di assistenza tecnica. Tenere l’apparecchio lontano da fiamme libere per evitare la formazione di incendi. Non collegare mai l’apparecchio alla corrente i n ambienti particolarmente umidi. Non collegare mai l’apparecchio alla corrente in ambienti particolarmente umidi. Non toccare mai la spina elettrica o la presa di corrente con le mani bagnate. Condensa Nelle seguenti condizioni all'interno dell'apparecchio si può formare della condensa che può compromettere il corretto funzionamento dell'apparecchio: se l'apparecchio viene trasferito da un ambiente freddo in una stanza riscaldata; dopo aver riscaldato una stanza fredda; in caso venga alloggiato in un ambiente umido. Per evitare che si formi condensa procedere come segue: 1 Prima di trasferire l'apparecchio in un'altra stanza per riportarlo alle condizioni ambientali normali, sigillarlo in una busta di plastica. 2 Attendere una o due ore prima di estrarre l'apparec- chio dalla busta di plastica. L'apparecchio non deve essere esposto ad ambienti in cui siano presenti elevate concentrazioni di polveri. L'apparecchio non deve essere esposto ad ambienti in cui siano presenti elevate concentrazioni di polveri. Le particelle di polvere ed altri corpi estranei potrebbero danneggiare l'apparecchio. Non esporre l'apparecchio a vibrazioni estreme. Non esporre l'apparecchio a vibrazioni estreme. Gli ele- menti costruttivi interni dell'apparecchio potrebbero danneggiarsi. Evitare che l’apparecchio venga manipolato da bambini non so rvegliati. Evitare che l’apparecchio venga manipolato da bambini non sorvegliati. Tenere le pellicole utilizzate per l’imballo lontano dalla portata dei bambini. Riparazioni Riparazioni Non eseguire personalmente lavori di riparazione sull’apparecchio. Una manutenzione inappropriata può provocare ferite alle persone o danni all’apparecchio. Far riparare l’apparecchio esclusivamente dai centri di assistenza tecnica autorizzati. Non rimuovere la targhetta di identificazione dall’appa- recchio; in caso contrario decade la garanzia. LED ad alto rendimento Questo apparecchio è corredato di un LED (Light Emit- ting Diode) ad alto rendimento che emette una luce molto chiara. Non fissare direttamente l’obiettivo del proiettore per evitare possibili danni o irritazioni agli occhi. Lato superiore dell’apparecchio ‚ Regolazione della nitidezza ƒ Presa mini USB PicoPix P1 oben Parte inferiore dell’apparecchio „ Filetto per treppiedi … Piede pieghevole PicoPix P1 unten ppx1020_manual_04_it_253345797-b.book Seite 11 Freitag, 17. September 2010 11:54 1112 Philips · PPX1020

2 Messa in funzione Contenuto dell’imballaggio Proiettore Pocket Cavo USB Treppiedi Borsa Manuale d’istruzioni Manuale d’istruzioni Tagliando di garanzia Parti mancanti nell’imballo Installazione del software 1 Prima di iniziare l’installazione, chiudere tutti i pro- grammi e le applicazioni in corso. 2 Collegare il proiettore pocket a una delle prese USB

3 In Windows Explorer selezionare come drive PicoPix 1020 viewer e lanciare il programma PicoPix viewer Install.exe facendo doppio clic. 4 Il computer prepara il processo di installazione. Seguire le istruzioni del programma di installazione guidata e alla fine riavviare il computer. Impostazione dell’apparecchio 1 Con il cavo Y-USB fornito, collegare l’apparecchio a due prese USB del proprio computer considerando che la corrente assorbita è di 1A. 2 Avviare il programma PicoPix viewer. Nella barra di stato appare un’icona. 3 Il proiettore pocket si accende e proietta l'immagine del computer. 4 Regolare la nitidezza con l’apposita ghiera. 5 Al termine della presentazione, staccare il cavo USB dal computer per risparmiare corrente e per chiu- dere PicoPix viewer. Disinstallazione del software 1 Prima di iniziare la disinstallazione, chiudere tutti i programmi e le applicazioni in corso. Richiamare il programma di disinstallazione facendo clic dal menu iniziale su PicoPix viewer > Uninstall PicoPix viewer . Il computer prepara il processo di disinstal- lazione. 2 Seguire le istruzioni su schermo. 3 Al termine della disinstallazione sarà necessario riav- viare il computer. 4 Dopo il riavvio del computer, la disinstallazione di PicoPix viewer sarà terminata. Caratteristiche tecniche Tecnologia / Ottica Tecnologia del display.......................................0,37" LCoS Fonte luminosa ......................................................RGB LED Risoluzione .................................................... 800¦x¦600¦pixel Risoluzioni supportate.....................SVGA/XGA/WXGA Potenza luminosa (Bright Mode)...............fino a 20¦ lumi Rapporto di contrasto.................................................400:1 Dimensioni immagine proiettata .............. 5,2¦–¦81¦ pollici Distanza dalla distanza di proiezione.....0,2¦m fino a 3¦m Frequenza di campionamento orizzontale ...31¦–¦69¦kHz Frequenza di campionamento verticale .......... 56¦–¦85¦Hz Alimentazione .......................................Tramite presa USB Dimensioni Dimensioni (L¦×¦A¦×¦P)...............................88¦×¦25¦×¦88¦mm Peso Peso............................................................................... 0,15¦kg Condizioni ambiente consigliate Condizioni ambiente consigliate..........................5¦–¦40¦ºC Umidità relativa Umidità relativa ......................20¦–¦80¦% (senza condensa) Nota Parti mancanti nell’imballo Qualora una delle parti mancasse o presen- tasse dei difetti, rivolgersi al rivenditore o al nostro servizio clienti. Nota Scollegare l’apparecchio dal compu- ter Scollegare l’apparecchio dal computer prima di riavviare. In caso contrario, il computer potrebbe tentare di eseguire l’avvio dal proiettore pocket riconoscen- dolo come dispositivo di memoria USB. Nota Risoluzione dello schermo del proiet- tore Per ottenere la migliore qualità dell'imma- gine, impostare la risoluzione dello schermo del computer su 800¦x¦600 pixel. Nota Chiudere il programma PicoPix viewer

1) Con il tasto destro del mouse, fare clic

sull‘icona PicoPix viewer nella barra delle applicazioni di Windows.

2) Fare clic su Esci.

Requisiti minimi del PC Processore.....................Intel Pentium M o AMD Athlon Frequenza base ......................................2GHz o superiore Sistema operativo.......Windows XP Professional (SP2), ..............................................................Vista, Windows 7 Memoria operativa.............................. 1GB DDR SDRAM Spazio di memoria libero.......................................... 40 MB Porta USB...................................................................USB 2.0 I dati sono forniti esclusivamente a scopo informativo. Sagemcomsi riserva il diritto di apportare qualsiasi modifica senza preavviso. Il marchio CE certifica che il prodotto è conforme alla direttiva 1999/5/CE emanata dal Consiglio della Comu- nità Europea in materia di apparecchiature terminali di telecomunicazione, sulla sicurezza, sulla salute degli utenti e sulle interferenze elettromagnetiche. La dichiarazione di conformità può essere consultata sul sito www.sagem-ca.at/doc. La difesa dell’ambiente come parte di un processo di svi- luppo sostenibile è di importanza fondamentale per Sagemcom. Sagemcom si impegna a utilizzare sistemi che rispettino l’ambiente. Pertanto Sagemcom ha deciso di integrare i processi a tutela dell’ambiente all’interno del ciclo di vita dei propri prodotti, dalla produzione alla messa in funzione, all’utilizzo e allo smaltimento. Imballagio: La presenza del logo (punto verde) indica che viene versato un contributo ad una organizzazione nazionale riconosciuta per il riciclo e il recupero degli imballaggi. Si prega di rispettare le norme locali sullo smaltimento differenziato per questo tipo di rifiuti. Batterie: Se il vostro prodotto contiene batterie, que- ste devono essere smaltite presso un apposito punto di raccolta. Prodotto: Il simbolo del bidone barrato da una croce indica che questo prodotto appartiene alla categoria delle apparecchiature elettriche ed elettroniche. A tale proposito le normative europee vi chiedono di smaltirlo alternativamente;

• Presso i punti vendita dove vi rechiate per acquistare apparecchiature analoghe.

• Presso i punti di raccolta a voi più vicini(centri di smal- timento rifiuti, raccolta differenziata, ecc.) In questo modo si contribuisce al riutilizzo e alla valoriz- zazione dei vecchi apparecchi elettrici ed elettronici che, altrimenti, avrebbero conseguenze negative sull’ambiente e sulla nostra salute. Gli imballaggi di carta e cartone possono essere smaltiti come carta usata. Le pellicole di plastica e gli imballaggi di polistirolo possono essere destinati al riciclaggio o smaltiti con i rifiuti, secondo le indicazioni del rispettivo paese. Marchi di fabbrica: I riferimenti contenuti in questo manuale di istruzioni si riferiscono a marchi di fabbrica delle rispettive ditte. L’assenza dei simboli É e Ë non giustifica il presupposto che i concetti interessati non siano marchi di fabbrica di diritto. Altri nomi di prodotti utilizzati in questo documento sono da intendersi a solo scopo di designazione e possono essere marchi di fab- brica dei rispettivi proprietari. Sagemcom declina ogni diritto su tali marchi. Sagemcom e società correlate non sono responsabili nei confronti degli acquirenti di questo prodotto o di terzi in relazione a reclami di sostituzione, perdite, costi o spese a cui l’acquirente o terzi dovessero essere sog- getti in conseguenza di un incidente, di utilizzo non con- forme o abuso di questo prodotto, oppure di modifiche, riparazioni, variazioni non autorizzate apportate al pro- dotto, oppure del mancato rispetto delle istruzioni d’uso e manutenzione di Sagemcom. Sagemcom declina ogni responsabilità per reclami di sostituzione o problemi derivanti dall’utilizzo di qualun- que opzione o materiale di consumo che non sia desi- gnato come prodotto originale di Sagemcom o pro- dotto approvato da Sagemcom. Sagemcom declina ogni responsabilità per reclami di sostituzione derivanti da interferenze elettromagneti- che connesse all’uso di cavi di collegamento non origi- nali Sagemcom. Tutti i diritti riservati. La duplicazione di qualunque parte di questa pubblicazione senza il consenso scritto di Sagemcom, la memorizzazione in un archivio o in qua- lunque forma o altro mezzo di trasmissione, sia esso elettronico, meccanico, ottenuto per fotocopiatura, registrazione o altro. Le informazioni contenute nel presente documento si riferiscono esclusivamente all’utilizzo con questo prodotto. Sagemcom ünon si assume alcuna responsabilità nel caso in cui queste informazioni vengano applicate ad altri apparecchi. Questo manuale di istruzioni è un documento che non ha carattere contrattuale. Salvo errori ed omissioni, con riserva di modifiche. Copyright © 2010 PHILIPS ppx1020_manual_04_it_253345797-b.book Seite 13 Freitag, 17. September 2010 11:54 1114 Philips · PPX1020
