KÄYTTÖOHJE PicoPix PQ29273 PHILIPS

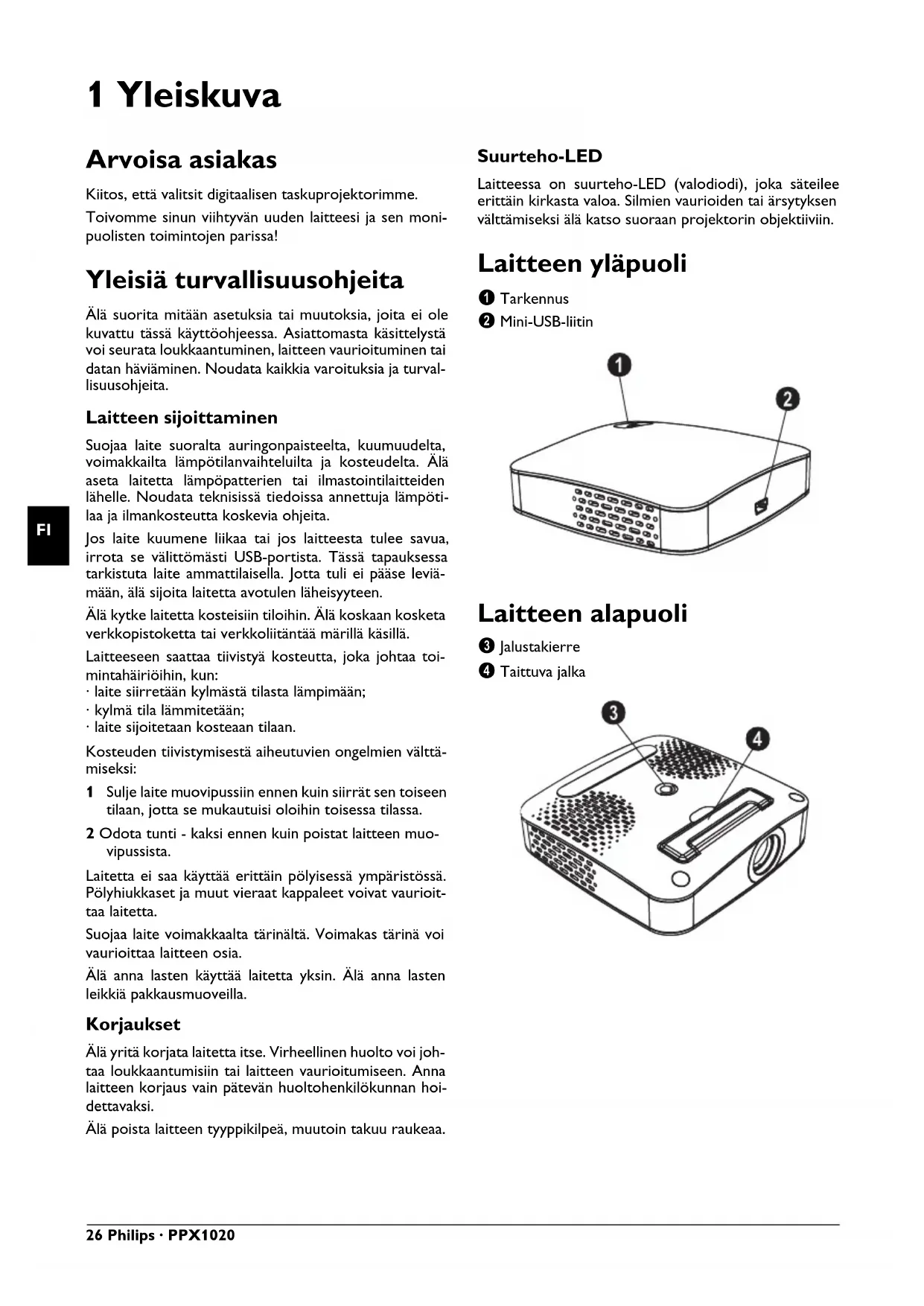

1 Yleiskuva Arvoisa asiakas Kiitos, että valitsit digitaalisen taskuprojektorimme. Toivomme sinun viihtyvän uuden laitteesi ja sen moni- puolisten toimintojen parissa! Yleisiä turvallisuusohjeita Johdanto 2 Älä suorita mitään asetuksia tai muutoksia, joita ei ole kuvattu tässä käyttöohjeessa. Asiattomasta käsittelystä voi seurata loukkaantuminen, laitteen vaurioituminen tai datan häviäminen. Noudata kaikkia varoituksia ja turval- lisuusohjeita. Laitteen sijoittaminen Suojaa laite suoralta auringonpaisteelta Suojaa laite suoralta auringonpaisteelta, kuumuudelta, voimakkailta lämpötilanvaihteluilta ja kosteudelta. Älä aseta laitetta lämpöpatterien tai ilmastointilaitteiden lähelle. Noudata teknisissä tiedoissa annettuja lämpöti- laa ja ilmankosteutta koskevia ohjeita. Jos laite kuumenee liikaa tai siitä tulee savua (USB) Jos laite kuumene liikaa tai jos laitteesta tulee savua, irrota se välittömästi USB-portista. Tässä tapauksessa tarkistuta laite ammattilaisella. Jotta tuli ei pääse leviä- mään, älä sijoita laitetta avotulen läheisyyteen. Älä kytke laitetta kosteisii n tiloihin. Älä kytke laitetta kosteisiin tiloihin. Älä koskaan kosketa verkkopistoketta tai verkkoliitäntää märillä käsillä. Kosteuden tiivistyminen Laitteeseen saattaa tiivistyä kosteutta, joka johtaa toi- mintahäiriöihin, kun:

• laite siirretään kylmästä tilasta lämpimään;

• kylmä tila lämmitetään;

• laite sijoitetaan kosteaan tilaan. Kosteuden tiivistymisestä aiheutuvien ongelmien välttä- miseksi: 1 Sulje laite muovipussiin ennen kuin siirrät sen toiseen tilaan, jotta se mukautuisi oloihin toisessa tilassa. 2 Odota tunti - kaksi ennen kuin poistat laitteen muo- vipussista. Laitetta ei saa käyttää erittäin pölyisessä ympäristö ssä. Laitetta ei saa käyttää erittäin pölyisessä ympäristössä. Pölyhiukkaset ja muut vieraat kappaleet voivat vaurioit- taa laitetta. Suojaa laite voimakkaal ta tärinältä Suojaa laite voimakkaalta tärinältä. Voimakas tärinä voi vaurioittaa laitteen osia. Älä anna lasten käyttää laitetta yksin. Älä anna lasten käyttää laitetta yksin. Älä anna lasten leikkiä pakkausmuoveilla. Korjaukset Korjaukset Älä yritä korjata laitetta itse. Virheellinen huolto voi joh- taa loukkaantumisiin tai laitteen vaurioitumiseen. Anna laitteen korjaus vain pätevän huoltohenkilökunnan hoi- dettavaksi. Älä poista laitteen tyyppikilpeä, muutoin takuu raukeaa. Suurteho-LED Laitteessa on suurteho-LED (valodiodi), joka säteilee erittäin kirkasta valoa. Silmien vaurioiden tai ärsytyksen välttämiseksi älä katso suoraan projektorin objektiiviin. Laitteen yläpuoli ‚ Tarkennus ƒ Mini-USB-liitin PicoPix P1 oben Laitteen alapuoli „ Jalustakierre … Taittuva jalka PicoPix P1 unten ppx1020_manual_09_fi_253345797-b.book Seite 26 Freitag, 17. September 2010 11:47 11Käyttöönotto 27

2Käyttöönotto Pakkauksen sisältö Taskuprojektori USB-kaapeli Jalusta Laukku Käyttöohje Käyttöohje Takuukortti Puuttuva pakkauksen sisältö Ohjelmiston asentaminen 1 Sulje kaikki käynnissä olevat ohjelmat ja käytöt ennen kuin aloitat asennuksen. 2 Liitä taskuprojektori vapaaseen USB 2.0 -porttiin. 3 Valitse Resurssienhallinnasta PicoPix 1020 viewer levyasemaksi ja käynnistä ohjelma PicoPix viewer Install.exe kaksoisnapsautuksella. 4 Tietokoneesi valmistautuu asennukseen. Seuraa asennusassistentin ohjeita ja käynnistä tietokone lopuksi uudelleen. Laitteen käyttöönotto 1 Liitä laite mukana toimitetulla haaroitetulla USB-kaa- pelilla tietokoneen kahteen USB-porttiin, koska laitteen ottama virta on 1 A. 2 Käynnistä ohjelma PicoPix viewer. Tehtäväpalkkiin ilmestyy symboli. 3 Taskuprojektori käynnistyy ja heijastaa tietokoneen näytön sisällön. 4 Tarkenna säätöpyörällä. 5 Irrota USB-kaapeli tietokoneesta esityksen jälkeen, jolloin virtaa säästyy ja PicoPix viewer sulkeutuu Ohjelmiston poistaminen 1 Sulje kaikki käynnissä olevat ohjelmat ja käytöt ennen kuin aloitat poistamisen. Käynnistä ohjelman poista- minen napsauttamalla Käynnistä-valikossa PicoPix viewer > Uninstall PicoPix viewer. Tietokoneesi valmistautuu poistamiseen. 2 Noudata näytön ohjeita. 3 Poistamisen päätteeksi tietokone tulee käynnistää uudelleen. 4 Kun tietokone on käynnistetty uudelleen, PicoPix viewer on poistettu. Tekniset tiedot Tekniikka / optiikka Näyttötekniikka..................................................0,37" LCoS Valonlähde ..............................................................RGB LED Tarkkuus ...................................................800¦x¦600 pikseliä Tuetut tarkkuudet ............................SVGA/XGA/WXGA Valovoima (Bright Mode)...........korkeintaan 20¦lumenia Kontrastisuhde ..............................................................400:1 Kuvan koko ..................................................5,2¦–¦81¦tuumaa Etäisyys valkokankaaseen ................................ 0,2¦m ... 3¦m Vaakasuora kuvataajuus.................................... 31¦–¦69¦kHz Virkistystaajuus..................................................... 56¦–¦85¦Hz Virtalähde............................................................ UBS-liitäntä Mitat Mitat (L¦×¦K¦×¦S)...........................................88¦×¦25¦×¦88¦mm Paino Paino ............................................................................. 0,15¦kg Suositeltava käyttöympäristö Suositeltava käyttöympäristö ...............................5¦–¦40¦ºC Suhteellinen ilmankosteus Suhteellinen ilmankosteus...........20¦–¦80¦% (ei tiivistetty) Tietokoneen vähimmäisvaatimukset Prosessori .................... Intel Pentium M tai AMD Athlon Kellotaajuus ...........................................2GHz tai suurempi Käyttöjärjestelmä ........Windows XP Professional (SP2), ..............................................................Vista, Windows 7 Työmuisti .............................................. 1GB DDR SDRAM Vapaa muistitila............................................................40 MB USB-portti ................................................................. USB 2.0 Kaikki tiedot ovat vain ohjeellisia. Sagemcom pidättää oikeuden muutoksiin ennalta ilmoittamatta. Huomautusten Puuttuva pakkauksen sisältö Jos pakkauksesta puuttuu osia tai osat ovat vaurioituneet, ota yhteyttä myyjään tai asia- kaspalveluumme. Huomautusten Irrota laite tietokoneesta. Irrota laite ennen tietokoneen käynnistä- mistä uudelleen. Tietokone voisi muuten yrittää käynnistää taskuprojektorin, jonka se tunnisti USB-muistiksi. Huomautusten Tietokoneen näytön tarkkuus Kuvan laatu on paras, kun asetat tietoko- neen näytön tarkkuudeksi 800¦x¦600¦pikse- liä. Huomautusten Ohjelman PicoPix viewer lopettami- nen.

1) Napsauta tehtäväpalkin symbolia

PicoPix viewer hiiren oikealla painikkeella.

CE-tunnus takaa, että tuote täyttää Euroopan parlamen- tin ja neuvoston radio- ja telepäätelaitteista antaman direktiivin 1999/5/EY vaatimukset, jotka koskevat käyt- täjän turvallisuutta ja terveyttä sekä sähkömagneettisia häiriöitä. Vaatimustenmukaisuusilmoitus on luettavissa osoit- teessa www.sagem-ca.at/doc. Ympäristönsuojelun kestävän kehityksen periaatteiden mukaan on lähellä Sagemcom sydäntä. Sagemcom mark- kinoi ympäristön huomioon ottavia järjestelmiä. Siksi Sagemcom on päättänyt painottaa ekologista toimintaa tuotteen elinkaaren kaikissa vaiheissa valmistuksesta käyttöönottoon ja hävittämiseen asti. Pakkaus: Logo (Grüner Punkt) ilmaisee, että tunnus- tettu kansallinen organisaatio saa maksun, jolla ediste- tään pakkausten talteenottoa ja kierrätysinfrastruktuu- reja. Noudata pakkausta hävitettäessä voimassa olevia jätteen lajittelumääräyksiä. Paristot: Jos tuotteessa on paristoja, ne on toimitet- tava käytettyjen paristojen vastaanottopisteeseen. Tuote: Yliviivattu jäteastia tarkoittaa, että kysymyk- sessä on sähkö- tai elektroniikkalaite. Eurooppalainen lainsäädäntö määrää laitteiden erityisestä hävittämisestä:

• Ne voidaan jättää vastaavia laitteita myyviin liikkeisiin.

• Ne voidaan toimittaa paikalliseen erityisjätteen vas- taanottopisteeseen. Sillä tavoin voit myötävaikuttaa elektroniikka- ja sähkö- laitteiden hyötykäyttöön ja kierrätykseen, mistä hyöty- vät sekä ympäristö että ihmisten terveys. Käytetyt pahvilaatikot ja paperista ja pahvista valmiste- tut pakkauskotelot voidaan hävittää jätepaperina. Muo- vifoliot ja vaahtomuovipakkaukset voit laittaa kierrätyk- seen tai hävittää jätteiden mukana maasi vaatimusten mukaisesti. Tuotemerkki: Tässä käsikirjassa mainitut viitteet ovat kyseisten yritysten tuotemerkkejä. Symbolien É ja Ë puuttuminen ei oikeuta olettamaan, että vastaavat käsit- teet olisivat vapaita tuotemerkkejä. Muita tässä asiakir- jassa esiintyviä tuotenimiä käytetään ainoastaan nimeä- miseen ja ne voivat olla kyseisen omistajan tuotemerk- kejä. Sagemcom kieltää kaikki oikeudet näihin merkkeihin. Sagemcom tai siihen liittyvät yhtiöt eivät vastaa tämän laitteen ostajalle tai kolmansille osapuolille aiheutuneista vahingonkorvauksista, menetyksistä, kuluista tai menoista, jotka aiheutuvat tapaturmasta, tämän laitteen virheellisestä käytöstä tai väärinkäytöstä, tuotteen luvat- tomasta muokkauksesta, korjauksesta tai muutoksista tai Sagemcom:n antamien käyttö- ja huolto-ohjeiden noudattamatta jättämisestä. Sagemcom ei vastaa vahingonkorvauksista tai ongel- mista, jotka seuraavat minkä tahansa lisälaitteiden tai kulutusmateriaalien käytöstä, joissa ei ole alkuperäisen Sagemcom-tuotteen merkintää tai jotka eivät olen Sagemcom:in hyväksymiä tuotteita. Sagemcom ei vastaa vahingonkorvausvaatimuksista, jotka perustuvat sähkömagneettisiin häiriöihin, joiden syynä on sellaisten liitoskaapelien käyttö, joissa ei ole Sagemcom-tuotteen merkintää. Kaikki oikeudet pidätetään. Tätä julkaisua tai mitään sen osia ei saa monistaa, tallentaa arkistojärjestelmään tai missään muodossa tai millään tavalla siirtää - elektroni- sesti, mekaanisesti, valokopioina, valokuvina tai muuten - ilman Sagemcom:n etukäteen antamaa kirjallista lupaa. Tässä asiakirjassa olevat tiedot on tarkoitettu ainoas- taan tämän tuotteen kanssa käytettäviksi. Sagemcom ei vastaa tässä annettujen tietojen käytöstä muiden laittei- den kanssa. Käyttöohje ei ole sopimuksen kaltainen asiapaperi Pidätämme oikeuden erehdyksiin, painovirheisiin ja muutoksiin. Copyright © 2010 PHILIPS ppx1020_manual_09_fi_253345797-b.book Seite 28 Freitag, 17. September 2010 11:47 11Áttekintés · Tisztelt Vásárló! 29
