PPX1020 - Proiettore PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore tascabile
Marca	PHILIPS
Modello	PPX1020
Tecnologia di visualizzazione	0,37" LCoS
Sorgente luminosa	RGB LED
Risoluzione nativa	800 x 600 pixel (SVGA)
Risoluzioni compatibili	SVGA, XGA, WXGA
Contrasto	400:1
Luminosità (modalità illuminata)	Fino a 20 lumen
Dimensione immagine proiettata	da 5,2 a 81 pollici (diagonale)
Distanza di proiezione	da 0,2 m a 3 m
Frequenza orizzontale	31 – 69 kHz
Frequenza verticale	56 – 85 Hz
Alimentazione	Tramite connessione USB (cavo Y-USB, 1A)
Dimensioni (L x H x P)	88 x 25 x 88 mm
Peso	0,15 kg
Temperatura ambiente consigliata	5 – 40 °C
Umidità relativa dell'aria	20 – 80 % (senza condensa)
Sistemi operativi compatibili	Windows XP (SP2), Vista, Windows 7
Configurazione minima PC	Processore 2 GHz, 1 GB RAM, 40 MB disco
Connessione	USB 2.0 ad alta velocità
Contenuto della confezione	Proiettore, cavo USB, treppiede, custodia, guida all'uso, scheda di garanzia
Regolazione nitidezza	Ghiera di regolazione sulla parte superiore
Fissaggio treppiede	Filettatura sotto l'apparecchio
Piedino pieghevole	Integrato nella parte inferiore
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare solventi.
Sicurezza	Non guardare direttamente l'obiettivo. Non aprire né riparare da soli. Evitare umidità e polvere.
Riparabilità	Affidare qualsiasi riparazione a un tecnico autorizzato.
Garanzia	Non rimuovere la targhetta.

Domande frequenti - PPX1020 PHILIPS

Come collegare il proiettore PPX1020 al mio computer?

Utilizzare il cavo Y-USB fornito per collegare il proiettore a due porte USB del computer (poiché il consumo è di 1A). Avviare quindi il software PicoPix viewer installato sul PC. Il proiettore si accende e proietta l'immagine dello schermo.

Come regolare la nitidezza dell'immagine?

Ruotare la ghiera di regolazione situata sulla parte superiore dell'apparecchio (contrassegno ①) fino a ottenere un'immagine nitida.

Cosa fare se non appare alcuna immagine?

Verificare che il cavo USB sia ben collegato a entrambe le porte del computer e che il software PicoPix viewer sia avviato. Assicurarsi che la risoluzione dello schermo del computer sia impostata su 800×600 pixel per una migliore qualità. Riavviare il computer se necessario.

Quali sistemi operativi sono compatibili?

Il proiettore è compatibile con Windows XP Professional (SP2), Windows Vista e Windows 7. È richiesta una configurazione minima di 2 GHz, 1 GB di RAM e 40 MB di spazio su disco.

Come pulire il proiettore?

Utilizzare un panno asciutto e morbido per pulire l'esterno. Non utilizzare mai solventi o prodotti abrasivi. Evitare di toccare l'obiettivo.

Posso usare il proiettore a batteria?

Il proiettore PPX1020 è alimentato solo tramite connessione USB. Non ha batteria integrata e deve essere collegato a un computer o a un adattatore di rete USB (non fornito) per funzionare.

Qual è la dimensione massima dell'immagine proiettata?

La dimensione dell'immagine può variare da 5,2 a 81 pollici di diagonale, in base alla distanza di proiezione (da 0,2 m a 3 m). Più si allontana il proiettore, più grande è l'immagine.

Come disinstallare il software PicoPix viewer?

Chiudere tutti i programmi, quindi andare nel menu Start > PicoPix viewer > Uninstall PicoPix viewer. Seguire le istruzioni a schermo e riavviare il computer dopo la disinstallazione.

Cosa fare in caso di condensa all'interno del proiettore?

La condensa può causare malfunzionamenti. Per evitarla, mettere l'apparecchio in un sacchetto di plastica prima di spostarlo da una stanza fredda a una calda e attendere 1-2 ore prima di estrarlo dal sacchetto. Se è già presente condensa, lasciare che l'apparecchio si adatti alla temperatura ambiente prima di utilizzarlo.

Come usare il treppiede fornito?

Avvitare il treppiede nella filettatura situata sotto il proiettore (contrassegno ③). È anche possibile aprire il piedino pieghevole integrato (contrassegno 4) per appoggiare l'apparecchio su una superficie piana.

MANUALE UTENTE PPX1020 PHILIPS

Grazie per aver scelto il nostro Proiettore Pocket.

Buon divertimento con il vostro nuovo apparecchio e le sue numerose funzioni!

Indicazioni generali di sicurezza

Non apportare alcuna impostazione o modifica che non sia descritta in queste istruzioni per l'uso. In caso di utilizzo scorretto dell'apparecchio si possono riportare lesioni o danni fisici, provocare danni all'apparecchio o perdere dati. Osservare tutte le avvertenze e le informazioni per la sicurezza fornite.

Posizionamento dell'apparecchio

Proteggere l'apparecchio dall'esposizione diretta ai raggi solari, dal calore, da forti sbalzi termici e dall'umidità. Non posizionare l'apparecchio nelle vicinanze di impianti di riscaldamento o di climatizzazione. Osservare i dati riportati nel foglio delle caratteristiche tecniche relativi a temperatura e umidità dell'aria.

Qualora si riscontrasse un surriscaldamento dell'apparecchio, fuoriuscita di fumo o odore di bruciato, scollegare immediatamente dalla presa USB. Far controllare l'apparecchio da un centro di assistenza tecnica. Tenere l'apparecchio lontano da fiamme libere per evitare la formazione di incendi.

Non collegare mai l'apparecchio alla corrente in ambienti particolarmente umidi. Non toccare mai la spina elettrica o la presa di corrente con le mani bagnate.

Nelle seguenti condizioni all'interno dell'apparecchio si può formare della condensa che può compromettere il corretto funzionamento dell'apparecchio:

se l'apparecchio viene trasferito da un ambiente freddo in una stanza riscaldata;

dopo aver riscaldato una stanza fredda; in caso venga alloggiato in un ambiente umido.

Per evitare che si formi condensa procedere come segue:

1 Prima di trasferire l'apparecchio in un'altra stanza per riportarlo alle condizioni ambientali normali, sigillarlo in una busta di plastica.
2 Attendere una o due ore prima di estrarre l'apparecchio dalla busta di plastica.

L'apparecchio non deve essere esposto ad ambienti in cui siano presenti elevate concentrazioni di polveri. Le particelle di polvere ed altri corpi estranei potrebbero danneggiare l'apparecchio.

Non esporre l'apparecchio a vibrazioni estreme. Gli elementi costruttivi interni dell'apparecchio potrebbero danneggiarsi.

Evitare che l'apparecchio venga manipolato da bambini non sorvegliati. Tenere le pellicole utilizzate per l'imballo lontano dalla portata dei bambini.

Riparazioni

Non eseguire personalmente lavori di riparazione sull'apparecchio. Una manutenzione inappropriata può provocare ferite alle persone o danni all'apparecchio. Far riparare l'apparecchio esclusivamente dai centri di assistenza tecnica autorizzati.

Non rimuovere la targhetta di identificazione dall'apparecchio; in caso contrario decade la garanzia.

LED ad alto rendimento

Questo apparecchio è corredato di un LED (Light Emitting Diode) ad alto rendimento che emette una luce molto chiara. Non fissare direttamente l'obiettivo del proiettore per evitare possibili danni o irritazioni agli occhi.

Lato superiore dell'apparecchio

① Regolazione della nitidezza
② Presa mini USB

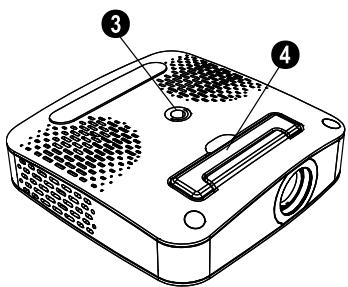

Parte inferiore dell'apparecchio

③ Filetto per treppiedi
4 Piede pieghevole

Contenuto dell'imballaggio

Proiettore Pocket

Cavo USB

Treppiedi

Borsa

Manuale d'istruzioni

Tagliando di garanzia

Nota

Parti mancanti nell'imballo

Qualora una delle parti mancasse o presentasse dei difetti, rivolgersi al rivenditore o al nostro servizio clienti.

Installazione del software

1 Prima di iniziare l'installazione, chiudere tutti i programmi e le applicazioni in corso.
2 Collegare il proiettore pocket a una delle prese USB 2.0 disponibili.
3 In Windows Explorer selezionare come drive PicoPix 1020 viewer e lanciare il programma PicoPix viewer Install.exe facendo doppio clic.
4 Il computer prepara il processo di installazione. Seguire le istruzioni del programma di installazione guidata e alla fine riavviare il computer.

Nota

Scollegare l'apparecchio dal computer

Scollegare l'apparecchio dal computer prima di riavviare. In caso contrario, il computer potrebbe tentare di eseguire l'avvio dal proiettore pocket riconoscendolo come dispositivo di memoria USB.

Impostazione dell'apparecchio

1 Con il cavo Y-USB fornito, collegare l'apparecchio a due prese USB del proprio computer considerando che la corrente assorbita è di 1A.
2 Avviare il programma PicoPix viewer. Nella barra di stato appare un'icona.
3 Il proiettore pocket si accende e proietta l'immagine del computer.

Nota

Risoluzione dello schermo del proiet- tore

Per ottenere la migliore qualità dell'immagine, impostare la risoluzione dello schermo del computer su 800x600 pixel.

4 Regolare la nitidezza con l'apposita ghiera.
5 Al termine della presentazione, staccare il cavo USB dal computer per risparmiare corrente e per chiudere PicoPix viewer.

Nota

Chiudere il programma PicoPix viewer

1) Con il tasto destro del mouse, fare clic sull'icona PicoPix viewer nella barra delle applicazioni di Windows.
2) Fare clic su Esci.

Disinstallazione del software

1 Prima di iniziare la disinstallazione, chiudere tutti i programmi e le applicazioni in corso. Richiamare il programma di disinstallazione facendo clic dal menu iniziale su PicoPix viewer > Uninstall PicoPix viewer. Il computer prepara il processo di disinstallazione.
2 Seguire le istruzioni su schermo.
3 Al termine della disinstallazione sarà necessario riavviare il computer.
4 Dopo il riavvio del computer, la disinstallazione di PicoPix viewer sarà terminata.

Caratteristiche tecniche

Tecnologia / Ottica

Tecnologia del display....0,37" LCoS
Fonte luminosa ...... RGB LED
Risoluzione 800 x 600 pixel
Risoluzioni supportate......SVGA/XGA/WXGA
Potenza luminosa (Bright Mode)....fino a 20 lumi Rapporto di contrasto....400:1
Dimensioni immagine proiettata .... 5,2–81 pollici
Distanza dalla distanza di proiezione.....0,2 m fino a 3 m
Frequenza di campionamento orizzontale ... 31–69 kHz
Frequenza di campionamento verticale ...... 56–85 Hz
Alimentazione....Tramite presa USB
Dimensioni (L × A × P)....88 × 25 × 88 mm
Peso....0,15 kg
Condizioni ambiente consigliate....5–40°C
Umidità relativa....20–80% (senza condensa)

Requisiti minimi del PC

Processore....Intel Pentium M o AMD Athlon Frequenza base ....2GHz o superiore Sistema operativo.....Windows XP Professional (SP2), .....Vista, Windows 7

Memoria operativa....1GB DDR SDRAM Spazio di memoria libero....40 MB Porta USB....USB 2.0

I dati sono forniti esclusivamente a scopo informativo. Sagemcomsi riserva il diritto di apportare qualsiasi modifica senza preavviso.

Il marchio CE certifica che il prodotto è conforme alla direttiva 1999/5/CE emanata dal Consiglio della Comunità Europea in materia di apparecchiature terminali di telecomunicazione, sulla sicurezza, sulla salute degli utenti e sulle interferenze elettromagnetiche.

La dichiarazione di conformità può essere consultata sul sito www.sagem-ca.at/doc.

La difesa dell'ambiente come parte di un processo di sviluppo sostenibile è di importanza fondamentale per Sagemcom. Sagemcom si impegna a utilizzare sistemi che rispettino l'ambiente. Pertanto Sagemcom ha deciso di integrare i processi a tutela dell'ambiente all'interno del ciclo di vita dei propri prodotti, dalla produzione alla messa in funzione, all'utilizzo e allo smaltimento.

Imballagio: La presenza del logo (punto verde) indica che viene versato un contributo ad una organizzazione nazionale riconosciuta per il riciclo e il recupero degli imballaggi. Si prega di rispettare le norme locali sullo smaltimento differenziato per questo tipo di rifiuti.

Batterie: Se il vostro prodotto contiene batterie, queste devono essere smaltite presso un apposito punto di raccolta.

Prodotto: Il simbolo del bidone barrato da una croce indica che questo prodotto appartiene alla categoria delle apparecchiature elettriche ed elettroniche. A tale proposito le normative europee vi chiedono di smaltirlo alternativamente;

• Presso i punti vendita dove vi rechiate per acquistare apparecchiature analoghe.
• Presso i punti di raccolta a voi più vicini(centri di smaltimento rifiuti, raccolta differenziata, ecc.)

In questo modo si contribuisce al riutilizzo e alla valorizzazione dei vecchi apparecchi elettrici ed elettronici che, altrimenti, avrebbero conseguenze negative sull'ambiente e sulla nostra salute.

Gli imballaggi di carta e cartone possono essere smaltiti come carta usata. Le pellicole di plastica e gli imballaggi di polistirolo possono essere destinati al riciclaggio o smaltiti con i rifiuti, secondo le indicazioni del rispettivo paese.

Marchi di fabbrica: I riferimenti contenuti in questo manuale di istruzioni si riferiscono a marchi di fabbrica delle rispettive ditte. L'assenza dei simboli ® e ™ non giustifica il presupposto che i concetti interessati non siano marchi di fabbrica di diritto. Altri nomi di prodotti utilizzati in questo documento sono da intendersi a solo scopo di designazione e possono essere marchi di fabbrica dei rispettivi proprietari. Sagemcom declina ogni diritto su tali marchi.

Sagemcom e società correlate non sono responsabili nei confronti degli acquirenti di questo prodotto o di terzi in relazione a reclami di sostituzione, perdite, costi o spese a cui l'acquirente o terzi dovessero essere soggetti in conseguenza di un incidente, di utilizzo non conforme o abuso di questo prodotto, oppure di modifiche, riparazioni, variazioni non autorizzate apportate al prodotto, oppure del mancato rispetto delle istruzioni d'uso e manutenzione di Sagemcom.

Sagemcom declina ogni responsabilità per reclami di sostituzione o problemi derivanti dall'utilizzo di qualunque opzione o materiale di consumo che non sia designato come prodotto originale di Sagemcom o prodotto approvato da Sagemcom.

Sagemcom declina ogni responsabilità per reclami di sostituzione derivanti da interferenze elettromagnetiche connesse all'uso di cavi di collegamento non originali Sagemcom.

Tutti i diritti riservati. La duplicazione di qualunque parte di questa pubblicazione senza il consenso scritto di Sagemcom, la memorizzazione in un archivio o in qualunque forma o altro mezzo di trasmissione, sia esso elettronico, meccanico, ottenuto per fotocopiatura, registrazione o altro. Le informazioni contenute nel presente documento si riferiscono esclusivamente all'utilizzo con questo prodotto. Sagemcom ünon si assume alcuna responsabilità nel caso in cui queste informazioni vengano applicate ad altri apparecchi.

Questo manuale di istruzioni è un documento che non ha carattere contrattuale.

Salvo errori ed omissioni, con riserva di modifiche.
