Type de produit	Projecteur de poche
Marque	PHILIPS
Modèle	PPX1020
Technologie d'affichage	0,37" LCoS
Source de lumière	RGB LED
Résolution native	800 x 600 pixels (SVGA)
Résolutions compatibles	SVGA, XGA, WXGA
Contraste	400:1
Luminosité (mode éclairé)	Jusqu'à 20 lumens
Taille d'image projetée	5,2 à 81 pouces (diagonale)
Distance de projection	0,2 m à 3 m
Fréquence horizontale	31 – 69 kHz
Fréquence verticale	56 – 85 Hz
Alimentation	Sur connexion USB (câble Y-USB, 1A)
Dimensions (L x H x P)	88 x 25 x 88 mm
Poids	0,15 kg
Température ambiante recommandée	5 – 40 °C
Humidité relative de l'air	20 – 80 % (sans condensation)
Systèmes d'exploitation compatibles	Windows XP (SP2), Vista, Windows 7
Configuration PC minimale	Processeur 2 GHz, 1 Go RAM, 40 Mo disque
Connexion	USB 2.0 haut débit
Contenu de l'emballage	Projecteur, câble USB, trépied, sac, guide d'utilisation, carte de garantie
Réglage de netteté	Molette de réglage sur le dessus
Fixation trépied	Filetage sous l'appareil
Pied pliant	Intégré en partie inférieure
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Éviter les solvants.
Sécurité	Ne pas regarder directement l'objectif. Ne pas ouvrir ni réparer soi-même. Éviter l'humidité et la poussière.
Réparabilité	Confier toute réparation à un spécialiste agréé.
Garantie	Ne pas retirer la plaque signalétique.

FOIRE AUX QUESTIONS - PPX1020 PHILIPS

Comment connecter le projecteur PPX1020 à mon ordinateur ?

Utilisez le câble Y-USB fourni pour connecter le projecteur à deux ports USB de votre ordinateur (car la consommation est de 1A). Lancez ensuite le logiciel PicoPix viewer installé sur votre PC. Le projecteur s'allume et projette l'image de votre écran.

Comment régler la netteté de l'image ?

Tournez la molette de réglage située sur la partie supérieure de l'appareil (repère ①) jusqu'à obtenir une image nette.

Que faire si aucune image n'apparaît ?

Vérifiez que le câble USB est bien connecté aux deux ports de l'ordinateur et que le logiciel PicoPix viewer est lancé. Assurez-vous que la résolution de l'écran de l'ordinateur est réglée sur 800×600 pixels pour une meilleure qualité. Redémarrez l'ordinateur si nécessaire.

Quels systèmes d'exploitation sont compatibles ?

Le projecteur est compatible avec Windows XP Professional (SP2), Windows Vista et Windows 7. Une configuration minimale de 2 GHz, 1 Go de RAM et 40 Mo d'espace disque est requise.

Comment nettoyer le projecteur ?

Utilisez un chiffon sec et doux pour essuyer l'extérieur. N'utilisez jamais de solvants ou de produits abrasifs. Évitez de toucher l'objectif.

Puis-je utiliser le projecteur sur batterie ?

Le projecteur PPX1020 est alimenté uniquement par connexion USB. Il n'a pas de batterie intégrée et doit être branché à un ordinateur ou à un adaptateur secteur USB (non fourni) pour fonctionner.

Quelle est la taille d'image maximale projetée ?

La taille d'image peut aller de 5,2 à 81 pouces de diagonale, en fonction de la distance de projection (de 0,2 m à 3 m). Plus vous éloignez le projecteur, plus l'image est grande.

Comment désinstaller le logiciel PicoPix viewer ?

Fermez tous les programmes, puis allez dans le menu Démarrer > PicoPix viewer > Uninstall PicoPix viewer. Suivez les instructions à l'écran et redémarrez l'ordinateur après la désinstallation.

Que faire en cas de condensation à l'intérieur du projecteur ?

La condensation peut provoquer des dysfonctionnements. Pour l'éviter, placez l'appareil dans un sac en plastique avant de le déplacer d'une pièce froide à une pièce chaude et attendez 1 à 2 heures avant de le sortir du sac. Si la condensation est déjà présente, laissez l'appareil s'adapter à température ambiante avant de l'utiliser.

Comment utiliser le trépied fourni ?

Vissez le trépied dans le filetage situé sous le projecteur (repère ③). Vous pouvez également déplier le pied pliant intégré (repère 4) pour poser l'appareil sur une surface plane.

MODE D'EMPLOI PPX1020 PHILIPS

Nous nous remercions d'avoir choisi notre Projecteur de poche.

Nous vous souhaitons bien du plaisir avec votre appareil et ses multiples fonctions !

Informations générales sur la sécurité

Ne procédez à aucun réglage et changement qui ne sont pas décrits dans le présent mode d'emploi. Une application inadéquate peut entraîner des blessures corporelles, des dommages ou des pertes de données. Respectez toutes les indications de prévention et de sécurité prescrites.

Installation de l'appareil

Protégez l'appareil du rayonnement solaire direct, de la chaleur, des grandes variations de températures et de l'humidité. Ne placez pas l'appareil à proximité d'un chauffage ou d'une climatisation. Veillez aux indications concernant la température et l'humidité de l'air dans les caractéristiques techniques.

Si l'appareil est trop chaud ou qu'il s'en échappe de a fumée, débranchez-le immédiatement de la connexion USB. Laissez examiner votre appareil par un spécialiste. Afin d'éviter la propagation d'un feu en cas d'incendie, tenez cet appareil éloigné des flammes.

N'installez pas l'appareil dans des salles humides. Ne touchez jamais les fiches/prises secteur avec les mains humides.

De la condensation peut se produire à l'intérieur de l'appareil et entraîner des dysfonctionnements dans les conditions suivantes:

lorsque cet appareil est directement déplacé d'une pièce froide vers une chaude;

• après le réchauffement d'une pièce froide;
• lorsque cet appareil est placé dans une pièce humide.

Afin d'éviter toute condensation, nous vous recommandons de suivre la procédure suivante:

1 Conservez l'appareil dans un sac en plastique avant de le transporter dans une autre pièce pour qu'il s'adapte aux conditions de la pièce.
2 Attendez 1-2 heures avant d'enlever l'appareil du sac.

Evitez d'utiliser l'appareil dans un environnement poussiéreux. Les particules de poussière et autres corps étrangers peuvent endommager l'appareil.

Ne pas exposer l'appareil à de fortes vibrations. Cela pourrait endommager les composants internes.

Ne laissez pas les enfants sans surveillance autour de l'appareil. Ne pas laisser les feuilles d'emballage à portée des enfants.

Réparations

Ne réparez pas vous-même l'appareil. Une maintenance non conforme peut occasionner des dommages corporels ou matériels. Laissez examiner votre appareil exclusivement par un spécialiste agréé.

N'enlevez pas la plaque signalétique de votre appareil, autrement la garantie s'éteint.

Cet appareil est équipé d'un LED haute performance (Light Emitting Diode) qui envoie une lumière très claire. Ne regardez pas directement dans l'objectif du projecteur pour éviter des dommages ou des irritations oculaires.

Partie supérieure de l'appareil

① Réglage netteté
② Connexion Mini-USB

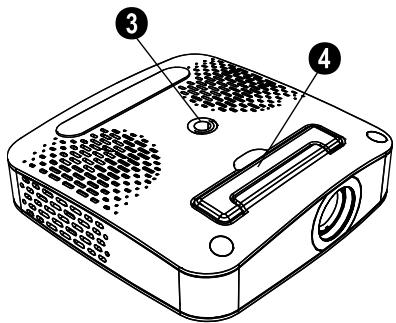

Partie inférieure de l'appareil

③ Filetage de trépied
4 Pied pliant

Contenu de l'emballage

Projecteur de poche

Câble USB

Trépied

Sac

Guide d'utilisation

Carte de garantie

Remarque

Contenu de l'emballage incomplet

S'il manquait un des composants ou si vous constatiez des dommages, adressez-vous à votre revendeur ou à notre service après-vente.

Installation du logiciel

1 Avant de lancer l'installation, fermez tous les programmes et applications en cours.
2 Connectez le projecteur de poche à un port USB 2.0 libre.
3 Sélectionnez avec Windows Explorer PicoPix 1020 viewer comme lecteur, et lancez le programme PicoPix viewer Install.exe en double-cliquant.
4 Votre ordinateur prépare le processus d'installation. Suivez les instructions de l'assistant d'installation et redémarrez ensuite l'ordinateur.

Remarque

Retirer l'appareil de l'ordinateur

Retirez l'appareil de l'ordinateur avant le redémarrage de l'ordinateur. Autrement, l'ordinateur pourrait essayer de démarrer à partir du projecteur de poche qui a été reconnu comme support d'enregistrement.

Installer l'appareil

1 Connectez l'appareil avec le câble Y-USB fourni à deuxports USB de votre ordinateur, car la prise de courant s'élève à 1A.
2 Lancez le programme PicoPix viewer. Dans la barre de statut apparaît un symbole.
3 Le projecteur de poche est allumé et l'image de l'ordinateur projetée.

Remarque

Résolution d'écran de l'ordinateur

Vous obtenez la meilleure qualité d'image si vous réglez la résolution de l'écran de l'ordinateur à 800×600 pixels.

4 Réglez la netteté avec la roue de réglage.
5 Après la présentation, retirez le câble USB de l'ordinateur pour économiser de l'électricité et PicoPix viewer pour terminer.

Remarque

Terminer le programme PicoPix viewer

1) Cliquez droit sur le symbole PicoPix viewer- dans la barre de tâches Windows.
2) Cliquez sur Quitter.

Désinstallation du logiciel

1 Avant de lancer la désinstallation, fermez tous les programmes et applications en cours. Appelez le programme de désinstallation en cliquant sur, PicoPix viewer > Uninstall PicoPix viewer dans le menu Démarrer. Votre ordinateur prépare le processus de désinstallation.
2 Suivez les instructions qui s'affichent à l'écran.
3 Une fois la désinstallation terminée, vous devez redémarrer votre ordinateur.
4 Une fois votre ordinateur redémarré, la désinstallation de PicoPix viewer est terminée.

Caractéristiques techniques

Technologie / Optique

Technologie d'affichage....0,37" LCoS
Source de lumière......RGB LED
Résolution.... 800 x 600 Pixel
Résolutions compatibles......SVGA/XGA/WXGA
Contraste (mode éclairé)....Jusqu'à 20 Lumen Contraste....400:1
Taille d'image projetée .... 5,2–81 Pouce
Distance de la surface de projection...0,2 m jusqu'à 3 m
Fréquence d'échantillonnage Horizontale.... 31–69 kHz Fréquence d'échantillonnage Verticale .... 56–85 Hz
Alimentation électrique......Sur connexion USB
Dimensions (L × H × P)....88 × 25 × 88 mm
Poids....0,15 kg
Température ambiante recommandée : 5–40°C
Humidité de l'air relative.20–80% (sans condensation)

Exigences PC minimales

Processeur .....Intel Pentium M ou AMD Athlon Mesure .....2GHz ou plus Système d'exploitation Windows XP Professional (SP2), .....Vista, Windows 7

Memoire vive (RAM)....1GB DDR SDRAM Espace mémoire disponible....40 MB Connexion USB....USB 2.0 Haut débit

Toutes les données ne sont que des indications. Sagemcom se réserve le droit d'effectuer des changements sans notification préalable.

Le symbole CE garantie que ce produit ne présente aucun risque pour la sécurité et la santé de son utilisateur et qu'il est conforme à la directive CE 1999/5 relative au interférences électromagnétiques du Parlement Européen et du Conseil de la radiodiffusion et de la télécommunication.

Vous pouvez consulter la déclaration de conformité sur le site internet www.sagem-ca.at/doc.

La protection de l'environnement dans le cadre d'un concept de développement durable est très importante pour Sagemcom. Sagemcom s'efforce d'utiliser des systèmes écologiques. C'est pourquoi Sagemcom a décidé d'accorder une grande valeur à la performance écologique à toutes les phases du produit, de la fabrication à la mise en service, et de l'utilisation à l'élimination.

Emballage : Le logo (Point vert) signifie qu'une organisation nationale reconnue paie une cotisation pour améliorer le mode d'emballage et les infrastructures de recyclage. Veuillez respecter les procédures de tri de déchets en vigueur dans votre pays l'élimination de cet emballage.

Batteries : Si votre produit contient des batteries, ces dernières doivent être éliminées au dépôt prévu à cet effet.

Produit : Le symbole poubelle barrée sur le produit signifie que ce produit est un appareil électrique ou électronique. La législation européenne prescrit donc une élimination séparée :

• Sur les lieux de vente, si vous achetez un appareil similaire.
• Aux dépôts locaux (Déchetterie, service déchets spécial etc.)

Ainsi, vous pouvez également contribuer à la réutilisation et au recyclage de vieux appareils électroniques et électriques et avoir un impact sur l'environnement et la santé des gens.

Les emballages utilisés en papier et carton peuvent être dépollués comme du papier usagé. Les feuilles en plastique et le polystyrène peuvent être recyclées ou déposées en déchets résiduels, selon les spécifications de votre pays.

Marques déposées : Les références citées dans le présent manuel sont des marques déposées des entreprises respectives. L'absence des symboles ® et ™ ne signifie pas que les termes utilisés sont des marques libres. Les autres noms de produit utilisés dans le présent document servent uniquement à des fins de désignation et peuvent être des marques des propriétaires respectifs. Sagemcom rejette tous droits sur ces marques.

Ni Sagemcom ni les sociétés affiliées ne sont responsables vis-à-vis de l'acheteur de ce produit ou de tiers en rapport aux demandes de dommages et intérêts, pertes, frais ou dépenses qui incombent à l'acheteur ou à des tiers à la suite d'un accident, d'un usage erroné ou abusif de ce produit ou à des modifications et réparations du produit non autorisées ou au non respect des instructions de service et de maintenance de Sagemcom.

Sagemcom n'endosse aucune responsabilité pour les demandes de dommages et intérêts ou les problèmes à la suite de l'utilisation d'options ou de consommables qui ne sont pas des produits d'origine de Sagemcom ou de produits agréés par Sagemcom.

Sagemcom n'endosse aucune responsabilité pour les demandes de dommages et intérêts à la suite d'interférences électromagnétiques dues à l'emploi de câbles de connexion qui ne sont pas des produits de Sagemcom.

Tous droits réservés. Aucune partie de la présente publication n'est autorisée à être reproduite, enregistrée dans un système d'archive ou sous quelque forme que ce soit ou bien transmise par n'importe quel moyen – électronique, mécanique, par photocopie, enregistrement ou autre. Les informations contenues dans le présent document sont destinées exclusivement à l'utilisation du produit décrit. Sagemcom n'endosse aucune responsabilité si ces informations sont appliquées à d'autres appareils.

Le manuel d'utilisation est un document n'ayant pas un caractère contractuel.

Sous réserve d'erreurs, de fautes d'impression et de modifications.
