MANUALE UTENTE Master - 1892 GARDENA

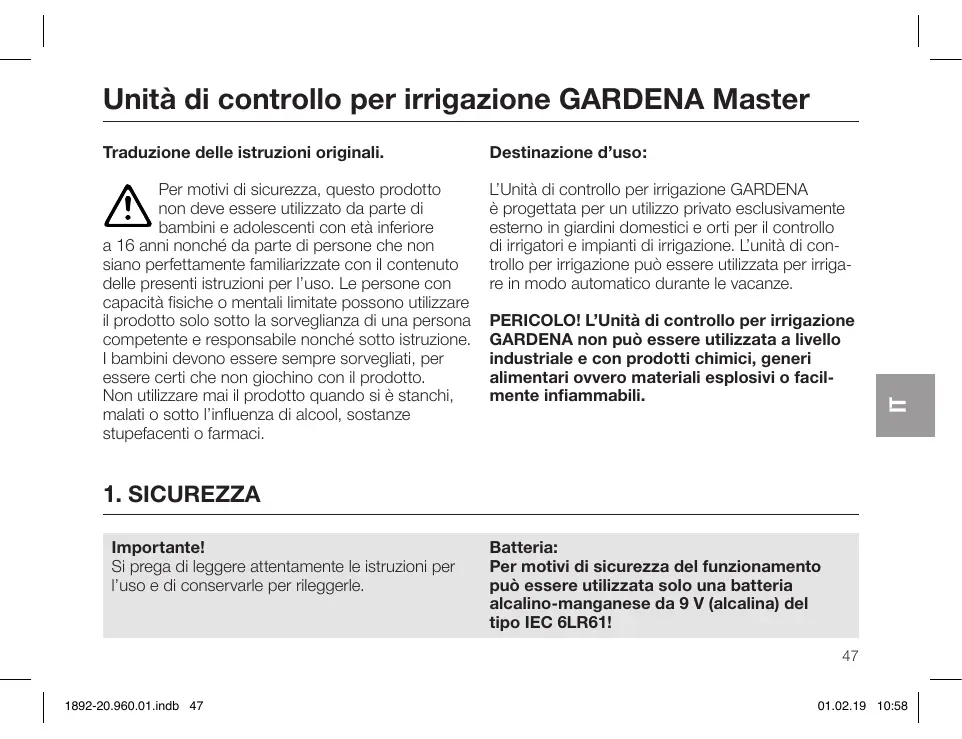

IT Istruzioni per l'uso

Unità di controllo per irrigazione

Traduzione delle istruzioni originali.

Per motivi di sicurezza, questo prodotto non deve essere utilizzato da parte di bambini e adolescenti con età inferiore a 16 anni nonché da parte di persone che non siano perfettamente familiarizzate con il contenuto delle presenti istruzioni per l'uso. Le persone con capacità fisiche o mentali limitate possono utilizzare il prodotto solo sotto la sorveglianza di una persona competente e responsabile nonché sotto istruzione. I bambini devono essere sempre sorvegliati, per essere certi che non giochi con il prodotto. Non utilizzare mai il prodotto quando si è stanchi, malati o sotto l'influenza di alcool, sostanze stupefacenti o farmaci.

Destinazione d'uso:

L'Unità di controllo per irrigazione GARDENA è progettata per un utilizzo privato esclusivamente esterno in giardini domestici e orti per il controllo di irrigatori e impianti di irrigazione. L'unità di controllo per irrigazione può essere utilizzata per irrigare in modo automatico durante le vacanze.

PERICOLO! L'Unità di controllo per irrigazione GARDENA non può essere utilizzata a livello industriale e con prodotti chimici, generi alimentari ovvero materiali esplosivi o facilmente infiammabili.

1. SICUREZZA

Importante!

Si prega di leggere attentamente le istruzioni per l'uso e di conservarle per rileggerle.

Batteria:

Per motivi di sicurezza del funzionamento può essere utilizzata solo una batteria alcalino-manganese da 9 V (alcalina) del tipo IEC 6LR61!

Per evitare un mancato funzionamento dell'unità di controllo per irrigazione in caso di assenza prolungata, ad esempio, a causa di una batteria troppo debole, è necessario cambiare la batteria non appena incomincia a lampeggiare il simbolo della batteria.

Messa in uso:

L'unità di controllo per irrigazione può essere montata solamente in modo verticale con il dado a risvolto verso l'alto per evitare la penetrazione dell'acqua nello scomparto per le batterie. Il flusso minimo di acqua che garantisce la sicura attivazione dell'unità di controllo per irrigazione è pari a 20 – 30 l/h. Per il controllo del Micro-Drip-System sono necessari, ad es., almeno 10 gocciolatori da 2 litri.

A temperature elevate (superiori a 70°C sul display) può verificarsi che la visualizzazione a display LCD scompaia; ciò non ha ripercussioni di alcun tipo sullo svolgimento del programma. Dopo il raffreddamento la visualizzazione a display LCD compare di nuovo.

La temperatura dell'acqua che scorre può essere pari a max. 40 °C.

Evitare carichi di trazione.

→ Non tirare il tubo collegato.

ATTENZIONE! Se il modulo di comando viene tolto a valvola aperta, la valvola rimane a finché il modulo di comando non viene rito.

PERICOLO! Arresto cardiaco!

23 Questo prodotto durante il suo funzionamento genera un campo elettromagnetico. Questo campo può, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a lesioni gravi o mortali le persone che hanno un impianto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.

PERICOLO! Pericolo di soffocamento!

I piccoli pezzi possono essere ingeriti facilmente. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontano durante il montaggio.

Un video per la messa in uso e l'impostazione è reperibile qui:

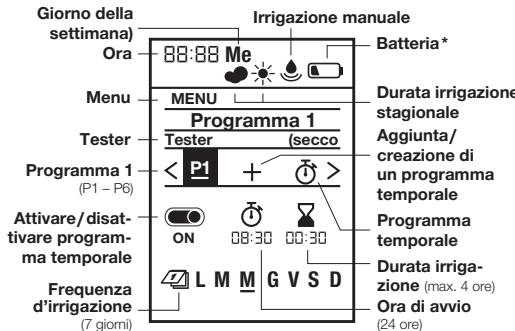

3. FUNZIONE → (fig. F)

L'unità di controllo per irrigazione master offre due possibilità di impiego per un'irrigazione automatica e temporizzata del giardino:

• per 1 area giardino con una linea di irrigazione ad es. con un irrigatore, Micro-Drip-System GARDENA oppure Sprinklersystem GARDENA
- oppure -

- per 2 – 6 linee di irrigazione in successione con il distributore automatico d'acqua GARDENA, cod. art. 1197, v. fig. O (disponibile come optional). Ogni linea può essere controllata fino a una volta al giorno.

Ruotando la manopola, si possono modificare le impostazioni ovvero si può passare all'imposta-zione successiva. Premendo la manopola si conferma la relativa immissione. Tenendo la manopola

premuta per più di 3 secondi, il display si blocca o sblocca. Se non vengono modificate le impostazioni per più di 5 minuti, la visualizzazione a display LCD si spegne per risparmiare energia. Attivando la manopola, il display si riattiva e appare la schermata standard.

Giorno della settimana) Ora 88:88 Me Programma 1 Menu MENU Tester Programma 1 (P1 - P6) Attivare/disattivare programma temporale Frequenza d'irrigazione (7 giorni) Irrigazione manuale Batteria* Durata irrigazione stagionale Aggiunta/ creazione di un programma temporale Programma temporale Durata irrigazione (max. 4 ore) Ora di avvio (24 ore)

max. 1 anno

max. 4 settimane

min. 4 settimane

vuoto

4. IMPOSTAZIONI → (fig. G-Q)

Prime impostazioni → (fig. G):

1 Impostazione lingua | 2 Impostazione giorno della settimana | 3 Impostazione tempo (ore, min) |
4 Pronto per il programma temporale

Irrigazione manuale → (fig. I):

1 Irrigazione manuale

Impostazione dei programmi temporali → (fig. H):

1 Impostare il programma temporale | 2 Programma 1 Impostazione e salvataggio di un massimo di 6 diversi programmi temporali di irrigazione, ciascuno composto da avvio, durata e giorni della settimana. Con On/Off è possibile attivare o disattivare programmi temporali (v. fig. H).

Schermata standard → (fig. J):

1 Schermata di standby | 2 Programma

Durata dell'irrigazione stagionale → (fig. K):

1 Menu: Durata irrigazione stagionale | 2 Normale durata irrigazione | 3 Riduzione dell'irrigazione

Le lunghezze impostate di tutti i programmi temporali possono essere ridotte a livello centrale a passi del 10%, dal 100% al 10%, senza modificare tutti e 6 i programmi temporali.

Consiglio: in primavera e in autunno si deve irrigare di meno che in piena estate. Basta regolare come standard la durata massima dell'irrigazione per l'estate e, in caso di un minore fabbisogno d'acqua, ridurre tutti i programmi temporali in contemporanea e in modo pratico, a passi del 10%.

Nota: in caso di una modifica in percentuale la durata dei programmi temporali viene adeguata

e appare il simbolo della nuvola. Se la durata è invariata (= 100%) appare il simbolo del sole.

Pausa pioggia → (fig. L):

1 Menu: Pausa pioggia | 2 Pausa/3 giorni Sospende tutte le irrigazioni senza modificare i programmi impostati. Si possono selezionare 1 – 9 giorni. Una volta terminata la pausa si riattivano tutti i programmi temporali.

Cancella programma → (fig. M):

1 Menu: Cancella programma | 2 Cancella programma 1

Tester di umidità, art. 1188 (disponibile come optional)

→ (fig. D e N): 1 Menu: Tester

In caso di umidità sufficiente del terreno un'irrigazione viene interrotta o viene evitata l'attivazione di un programma temporale. L'irrigazione manuale è data indipendentemente da ciò.

→ (fig. D e N): 1 Collegamento del tester:

Dopo aver collegato un tester di umidità appare la visualizzazione “Tester attivato/disattivato”, che può durare fino a 1 min. Attraverso la selezione, si attiva o disattiva la reazione del tester. Tramite il regolatore del punto di commutazione sul tester di umidità viene impostata l'umidità del terreno a partire dalla quale il tester reagisce (vedi istruzioni per l'uso del tester di umidità GARDENA).

(disponibile come optional)

→ (fig. 0): 1 Menu: Distributore automatico d'acqua

Il menu consente di controllare fino a un massimo di 6 linee di irrigazione con il distributore automatico d'acqua, a intervalli minimi tra un'uscita e l'altra di 5 minuti, con una durata minima dell'irrigazione di 30 s (visualizzazione: 1 min). Quest'intervallo di tempo assicura un passaggio affidabile alla prossima uscita e la corretta assegnazione dei programmi temporali alle uscite (per la messa in uso, si vedano le istruzioni per l'uso del distributore automatico d'acqua).

2 Selezione del numero di uscite attive:

Se ne possono scegliere 2 – 6. Chiudere le uscite non utilizzate sul distributore d'acqua servendosi di appositi tappi e impostare la leva su "OFF".

3 Creazione dei programmi temporali 1 – 6:

Su richiesta, inserire nel display i programmi temporali di irrigazione L1 – L6, analogamente alla normale immissione dei programmi temporali, indicando ora di inizio, durata e frequenza.

Nota: i programmi temporali non devono sovrap-porsi. Dopo aver immesso un programma tempora-le che si sovrappone a quello successivo, l'ora di inizio dell'irrigazione successiva viene spostata

indietro e agganciata a quella successiva con una pausa di 5 minuti.

• Ore di inizio: definire le ore di inizio delle linee di irrigazione in sequenza cronologica. In questo modo è possibile calcolare e proporre in maniera più semplice l'ora di inizio più prossima possibile.
• Durata: la durata complessiva dell'irrigazione di tutte le uscite, comprese le pause necessarie, non deve superare le 24 ore.
• Frequenza: si possono scegliere diversi giorni della settimana. Nota: per il corretto passaggio tra uscite e la corretta assegnazione dei programmi temporali alle uscite, anche le uscite non programmate per una giornata vengono controllate mediante un'attivazione di 30 secondi.
• Riduzione uscite: se il numero viene ridotto, i canali rimasti fuori vengono cancellati, ad es. se si riducono 5 uscite a 3 vengono cancellate le impostazioni per la n. 4 e la n. 5.
• Irrigazione manuale: è possibile attivare un'irrigazione tramite il tasto 📄. Si devono osservare una durata minima di 30 secondi e una pausa di almeno 5 minuti.

4 Tester per ciascuna uscita (optional):

- Un tester di umidità collegato può essere attivato o disattivato come optional per ciascuna uscita. Se il timer per un programma temporale è stato disattivato, l'irrigazione viene sempre eseguita in base al programma temporale.

Se il timer segnala un'umidità sufficiente, un'irrigazione in corso viene ridotta a 30 s (visualizzazione: 1 min).

5 Programma L1

Ora attuale → (fig. P):

1 Menu: Ora, giorno | 2 Impostazione ora, giorno

Lingua → (fig. Q):

1 Menu: Lingua | 2 Impostazione lingua

5. MANUTENZIONE → (fig. E)

6. CONSERVAZIONE

Messa fuori servizio:

→ Il prodotto deve essere conservato in modo non accessibile ai bambini.
→ Per risparmiare la batteria, si racco-manda di estrarla (fig. B).
→ Conservare il modulo di comando e l'unità ventole in un luogo asciutto, chiuso e riparato dal gelo.

Smaltimento: (ai sensi della direttiva 2012/19/UE) Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.

IMPORTANTE!

Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.

Smaltimento della batteria:

→ Restituire la batteria esausta a un punto vendita ovvero smaltirla tramite i centri di raccolta comunali.

Smaltire la batteria solo quando scarica.

1. ELIMINAZIONE DEI GUASTI

Problema	Possibile causa	Rimedio
Nessuna visualizzazione a display	La modalità sleep viene attivata 5 min dopo l'ultima immissione, per risparmiare energia.	→ Azionando un tasto funzione viene riattivata la visualizzazione a display.
	La batteria è inserita in modo errato.	→ Prestare attenzione alla polarità (+/-).
	La batteria è completamente scarica.	→ Inserire una nuova batteria (alcalina).
	La temperatura sul display è superiore a 70°C.	→ La visualizzazione appare dopo l'abbassamento della temperatura.
L'irrigazione manuale tramite la funzione non è possibile	La batteria scarica viene continua-mente indicata.	→ Inserire una nuova batteria (alcalina).
	Il rubinetto è chiuso.	→ Aprire il rubinetto.
	Il modulo di comando non è innestato.	→ Innestare il modulo di comando sulla custodia.
	Pressione minima di 0,5 bar assente.	→ Assicurare almeno 0,5 bar e riese-guire il programma da capo.
Il programma di irrigazione non viene eseguito (non viene irrigato)	Immissione/modifica del programma durante o poco dopo l'impulso di inizio.	→ Effettuare l'immissione/la modifica del programma al di fuori delle ore di inizio programmate.
	La valvola è stata precedentemente aperta manualmente.	→ Evitare eventuali sovrapposizioni dei programmi.
	Il rubinetto è chiuso.	→ Aprire il rubinetto.
Il programma di irrigazione non viene eseguito (non viene irrigato)	Il tester di umidità segnala umido.	→ Se secco, verificare l'impostazione/ posizione del tester di umidità.
	Il modulo di comando non è innestato.	→ Innestare il modulo di comando sulla custodia.
	La batteria scarica viene continua-mente indicata.	→ Inserire una nuova batteria (alcalina).
	Pressione minima di 0,5 bar assente.	→ Garantire almeno 0,5 bar.
L'unità di controllo per irrigazione non si chiude	Il flusso minimo inferiore è di 20 l/h.	→ Collegare più gocciolatori.
	Valvola sporca.	→ Sciacquare in direzione contraria rispetto al flusso normale.

NOTA: rivolgersi, in presenza di altri problemi, all'Assistenza Clienti GARDENA di competenza. Le riparazioni possono essere eseguite solamente dall'Assistenza Clienti GARDENA così come da rivenditori specializzati che sono autorizzati da GARDENA.

8. DATI TECNICI

Unità di controllo per irrigazione	Valore /Unità	Unità di controllo per irrigazione	Valore /Unità
Pressione di esercizio min./max.	0,5 bar/12 bar	Numero di cicli di irrigazione controllati alla settimana dal programma	42
Campo di temperature di esercizio	da 5 °C a 50 °C	Durata dell'irrigazione	6 x 1 min. – 4 h
Liquido di passaggio	Acqua dolce chiara	Batteria da utilizzare	1 x alcalino-manganese da 9 V (alcalina) del tipo IEC 6LR61
Temperatura del liquido max.	40 °C
Numero di cicli di irrigazione al giorno controllati dal programma	6 Ore di inizio individuali	Durata d'esercizio della batteria	circa 1 anno

9. ACCESSORI

Tester di umidità GARDENA art. 1188

Antifurto GARDENA

art. 1815-00.791.00 disponibile presso l'Assistenza Clienti GARDENA

Servizio:

Prendere contatto all'indirizzo sul retro.

Garanzia:

In caso di reclami in garanzia, all'utente non viene addebitato alcun importo per i servizi forniti.

GARDENA Manufacturing GmbH, in relazione a questo prodotto, fornisce una garanzia di 2 anni (dal momento dell'acquisto), se il prodotto è stato impiegato esclusivamente per l'uso privato.

La garanzia del produttore non si applica a prodotti usati, acquistati sul mercato secondario.

Tale garanzia fa riferimento ai difetti essenziali del prodotto che sono da ricondurre, in modo provato, a carenze del materiale o di fabbricazione.

La garanzia verrà espletata mediante la fornitura di un prodotto sostitutivo completamente funzionale o la riparazione del prodotto difettoso da inviare gratuitamente a GARDENA; ci riserviamo il diritto di scegliere tra le seguenti opzioni. Questo servizio è soggetto alle seguenti disposizioni:

• Il prodotto è stato usato per lo scopo previsto secondo le indicazioni contenute nelle istruzioni di funzionamento.
• Nessun tentativo di riparazione è stato eseguito su di esso dall'acquirente o da terzi.

- Per il funzionamento del prodotto sono stati utilizzati solo ricambi e parti usurate originali GARDENA.

Restano escluse dalla garanzia l'usura normale di parti e componenti, modifiche estetiche nonché parti usurate e materiali di consumo.

La garanzia del produttore non influisce sulla garanzia contro il concessionario/rivenditore.

In caso di problemi con questo prodotto, si raccommanda di contattare il nostro servizio di assistenza. In caso di garanzia si prega di inviare il prodotto difettoso, con affrancatura sufficiente, assieme a una copia della ricevuta di acquisto e una descrizione dell'errore, all'indirizzo del servizio di assistenza GARDENA riportato sul retro.

Parti usurate:

I difetti all'unità di controllo per irrigazione causati da batterie mal posizionate o scadute sono esclusi dalla garanzia.

I danni causati dall'azione del gelo sono esclusi dalla garanzia.
