BEDIENUNGSANLEITUNG Master - 1892 GARDENA

DE Betriebsanleitung

Bewässerungssteuerung

EN Operator's manual

Water Control

FR Mode d'emploi

Originalbetriebsanleitung.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dieses Produkt nicht benutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Das Produkt nie verwenden, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen.

Bestimmungsgemäße Verwendung:

Die GARDENA Bewässerungssteuerung ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Die Bewässerungssteuerung kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden.

GEFAHR! Die GARDENA Bewässerungssteuerung darf nicht im industriellen Einsatz und in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren und explosiven Stoffen verwendet werden.

1. SICHERHEIT

Wichtig!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Batterie:

Aus Gründen der Funktionssicherheit darf nur eine 9 V Alkali-Mangan-Batterie (alkaline) Typ IEC 6LR61 verwendet werden!

Um bei längerer Abwesenheit einen Ausfall der Bewässerungssteuerung durch eine schwache Batterie zu verhindern, ist die Batterie auszutauschen, wenn das Batterie-Symbol blinkt.

Inbetriebnahme:

Die Bewässerungssteuerung darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um ein Eindringen von Wasser in das Batteriefach zu verhindern. Die Mindestwasser-abgabemenge für eine sichere Schaltfunktion der Bewässerungssteuerung beträgt 20 – 30 l/h. Z. B. zur Steuerung des Micro-Drip Systems werden mind. 10 Stück 2-Liter-Tropfer benötigt.

Bei hohen Temperaturen (über 70 °C am Display) kann es vorkommen, dass die LCD-Anzeige erlischt; dies hat keinerlei Auswirkungen auf den Programmablauf. Nach Abkühlung erscheint die LCD-Anzeige wieder.

Die Temperatur des durchfließenden Wassers darf max. 40° C betragen.

Zugbelastungen vermeiden.

→ Nicht am angeschlossenen Schlauch ziehen.

ACHTUNG! Wenn das Steuerteil bei geöffnetem Ventil abgezogen wird, bleibt das Ventil solange geöffnet, bis das Steuerteil wieder aufgesteckt wird.

GEFAHR! Herzstillstand!

Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den Hersteller des Implantats konsultieren.

GEFAHR! Erstickungsgefahr!

Kleinere Teile können leicht verschluckt werden. Durch den Polybeutel besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

Ein Video zur Inbetriebnahme und Einstellung finden Sie hier:

2. INBETRIEBNAHME → (Abb. A–D)

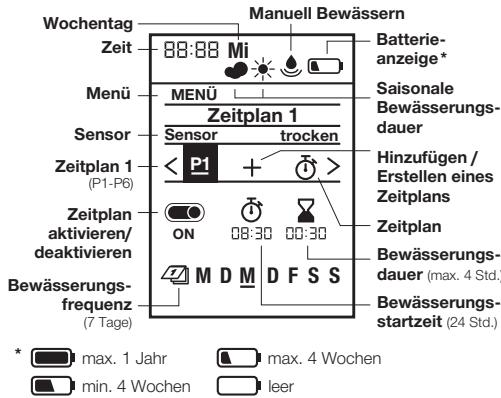

3. FUNKTION → (Abb. F)

Die Bewässerungssteuerung Master bietet zwei Einsatzmöglichkeiten für eine zeitgesteuerte automatische Gartenbewässerung:

- für 1 Gartenbereich mit einer Bewässerungsleitung z. B. mit einem Regner, GARDENA Micro-Drip-System oder GARDENA Sprinklersystem

- oder -

- für 2 – 6 Bewässerungsleitungen nacheinander mit GARDENA Wasserverteiler automatic, Art. 1197, s. Abb. O (optional erhältlich). Jede Leitung kann bis zu einmal täglich angesteuert werden.

Durch Drehen des Knopfes können Sie die Einstellungen ändern bzw. in die nächste Einstellung springen. Durch Drücken des Drehknopfes bestätigen

Sie die jeweilige Eingabe. Halten Sie den Knopf länger als 3 Sek., sperrt bzw. entsperrt sich das Display. Wenn mehr als 5 Minuten keine Einstellungen verändert werden, schaltet sich die LCD-Anzeige ab um Energie zu sparen. Durch Betätigen des Drehknopfes wird die Anzeige wieder aktiviert und die Standardanzeige erscheint.

Wochentag Zeit 88:88 Mi Manuell Bewässern Batterie- anzeige* Menü MENÜ Saisonale Bewässerungs- dauer Sensor Zeitplan 1 P1-P6 Sensor trocken Hinzufügen / Erstellen eines Zeitplans Zeitplan aktivieren/ deaktivieren ON 08:30 00:30 Bewässerungs- dauer (max. 4 Std.) Bewässerungs- startzeit (24 Std.) * max. 1 Jahr max. 4 Wochen min. 4 Wochen leer

4. EINSTELLUNGEN → (Abb. G-Q)

Erste Einstellungen → (Abb. G):

1 Sprache einstellen | 2 Wochentag einstellen |
3 Zeit einstellen (Std., Min.) | 4 Bereit für Zeitplan

Manuell bewässern → (Abb. I):

1 Manuelle Bewässerung

Zeitpläne einstellen → (Abb. H):

1 Zeitplan einstellen | 2 Zeitplan 1 Bis zu 6 unterschiedliche Bewässerungszeitpläne, jeweils bestehend aus Start, Dauer und Wochen- tagen, einstellen und speichern. Mit On/Off können Zeitpläne aktiviert bzw. deaktiviert werden (s. Abb. H).

Standardanzeige → (Abb. J):

1 Standby-Bildschirm | 2 Zeitplan

Saisonale Bewässerungsdauer → (Abb. K):

1 Menü: Saisonale Bewässerung | 2 Reguläre Bewässerungsdauer | 3 Bewässerung reduzieren

Die eingestellten Längen aller Zeitpläne können zentral in 10%-Schritten von 100% bis 10% reduziert werden, ohne alle 6 Zeitpläne zu verändern. Tipp: Im Frühjahr und Herbst muss weniger bewässert werden als im Hochsommer. Einfach die maximale Bewässerungsdauer für Hochsommer als Standard einstellen und dann bei weniger Bewässerungsbedarf alle Zeitpläne gleichzeitig und bequem in 10% Schritten reduzieren. Hinweis: Bei prozentualer Änderung wird die Dauer in den Zeitplänen angepasst und das Symbol

„Wolke“ erscheint. Bei unveränderter Dauer (=100%) wird das Symbol „Sonne“ angezeigt.

Regenpause → (Abb. L):

1 Menü: Regenpause | 2 Pause/3 Tage Pausiert alle Bewässerungen, ohne die eingestellten Pläne zu verändern. 1 – 9 Tage sind wählbar. Nach Ablauf der Pause sind alle Zeitpläne wieder aktiv.

Zeitplan löschen → (Abb. M):

1 Menü: Zeitplan löschen | 2 Zeitplan 1 löschen

Bodenfeuchtesensor, Art. 1188 (optional erhältlich)

→ (Abb. D und N): 1 Menü: Sensor

Bei ausreichender Bodenfeuchtigkeit wird eine Bewässerung unterbrochen oder die Aktivierung eines Zeitplanes unterbunden. Die manuelle Bewässerung ist davon unabhängig gegeben.

→ (Abb. D und N): 1 Sensor anschließen

Nach Anschluss eines Bodenfeuchtesensors erscheint die Anzeige „Sensor aktiviert/deaktiviert“ – dies kann bis zu 1 Min. dauern. Durch die Auswahl erfolgt eine Aktivierung/Deaktivierung der Sensorreaktion. Über den Schaltpunktregler am Bodenfeuchtesensor wird die Bodenfeuchte eingestellt, ab der der Sensor reagiert (siehe Betriebsanleitung GARDENA Bodenfeuchtesensor).

GARDENA Wasserverteiler automatic, Art. 1197 (optional erhältlich)

→ (Abb. O): 1 Menü: Wasserverteiler automatic

Das Menü ermöglicht die Steuerung von bis zu 6 Bewässerungsleitungen mit dem Wasserverteiler automatic und berücksichtigt eine mindestens notwendige Pause von 5 Min. zwischen den Ausgängen, sowie eine minimale Bewässerungsdauer von 30 Sek. (Anzeige: 1 Min.). Diese Zeit stellt ein zuverlässiges Weiterschalten zum nächsten Ausgang und die korrekte Zuordnung zwischen Zeitplänen und Ausgängen sicher (Inbetriebnahme siehe Betriebsanleitung Wasserverteiler automatic).

2 Anzahl aktive Ausgänge wählen:

2 – 6 sind wählbar. Nicht benötigte Ausgänge am Wasserverteiler mit Verschlusskappen verschließen und Stellhebel auf „OFF“ einstellen.

3 Zeitpläne 1 – 6 erstellen:

Bewässerungszeitpläne L1 – L6 nach Abfrage im Display eingeben, analog der regulären Eingabe von Zeitplänen mit Startzeit, Dauer und Frequenz. Hinweis: Zeitpläne dürfen sich nicht überschneiden. Nach Eingabe eines Zeitplans, der den folgenden überschneidet, wird die Startzeit der folgenden Bewässerung nach hinten verschoben und mit einer Pause von 5 Minuten an den vorangegangenen angehängt.

- Startzeiten: Die Startzeiten für die Bewässerungsleitungen in chronologischer Reihenfolge festlegen. Damit kann die nächstmögliche Startzeit einfacher berechnet und vorgeschlagen werden.

- Dauer: Die gesamte Bewässerungsdauer aller Ausgänge inkl. der benötigten Pausen darf 24 Stunden nicht überschreiten.

- Frequenz: Verschiedene Wochentage sind wählbar. Hinweis: Zur korrekten Weiterschaltung und Zuordnung zwischen Zeitplänen und Ausgängen, werden auch nicht geplante Ausgänge an einem Tag durch eine Aktivierung von 30 Sekunden angesteuert.

- Reduzierung Ausgänge: Wird die Anzahl reduziert, werden überhängende Kanäle gelöscht z. B. bei der Reduzierung von 5 Ausgängen auf 3 werden die Einstellungen für Nr. 4 und 5 gelöscht.

- Manuell bewässern: Über die 📄 -Taste kann eine Bewässerung aktiviert werden. Eine Mindestdauer von 30 Sekunden und Pause von mind. 5 Minuten ist zu beachten.

4 Sensor je Ausgang (optional):

- Ein angeschlossener Bodenfeuchtesensor kann optional pro Ausgang aktiviert oder deaktiviert werden. Wenn der Sensor für einen Zeitplan deaktiviert wurde, wird die Bewässerung immer nach Zeitplan ausgeführt.

Wenn der Sensor ausreichend Feuchtigkeit meldet, wird eine anstehende Bewässerung auf 30 Sek. (Anzeige: 1 Min.) gekürzt.

5 Zeitplan L1

Aktuelle Zeit → (Abb. P):

1 Menü: Zeit, Tag | 2 Zeit, Tag einstellen

Sprache → (Abb. Q):

1 Menü: Sprache | 2 Sprache einstellen

5. WARTUNG → (Abb. E)

6. LAGERUNG

Außerbetriebnahme:

→ Das Produkt muss für Kinder unzugänglich aufbewahrt werden.
→ Zur Schonung der Batterie sollte diese entnommen werden (Abb. B).
→ Bewahren Sie das Steuerteil und die Ventil-einheit an einem trockenen, geschlossenen und frostsicheren Ort auf.

Entsorgung: (gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss

gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG!

Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-Sammelstelle.

Entsorgung der Batterie:

→ Verbrauchte Batterie an eine der Verkaufsstellen zurückgeben oder über Ihre kommunale Entsorgungsstelle entsorgen.
Die Batterie nur im entladenen Zustand entsorgen.

1. FEHLERBEHEBUNG

Problem	Mögliche Ursache	Abhilfe
Keine Display-Anzeige	Sleep-Modus wird 5 Min. nach letzter Eingabe aktiviert, um Energie zu sparen.	→ Durch Betätigen einer Funktions-taste wird die Display-Anzeige wieder aktiviert.
	Batterie ist falsch eingelegt.	→ Beachten Sie die Polstellung (+/-).
	Batterie ist völlig leer.	→ Setzen Sie eine neue (Alkaline)-Batterie ein.
	Temperatur am Display ist höher als 70 °C.	→ Die Anzeige erscheint nach Temperaturabsenkung.
Manuelle Bewäs-serung über die - Funktion ist nicht möglich	Batterie leer wird ständig angezeigt.	→ Setzen Sie eine neue (Alkaline)-Batterie ein.
	Wasserhahn ist geschlossen.	→ Öffnen Sie den Wasserhahn.
	Steuerteil ist nicht aufgesteckt.	→ Stecken Sie das Steuerteil auf das Gehäuse.
	Mindestdruck 0,5 bar nicht vorhanden.	→ Mind. 0,5 bar sicherstellen und führen Sie das Programm neu aus.
Bewässerungs-programm wird nicht ausgeführt (keine Bewässerung)	Programmeingabe/-änderung während oder kurz vor dem Startimpuls.	→ Nehmen Sie die Programmein-gabe/-änderung außerhalb der programmierten Startzeiten vor.
	Ventil wurde zuvor manuell geöffnet.	→ Vermeiden Sie eventuelle Programmüberschneidungen.
	Wasserhahn ist geschlossen.	→ Öffnen Sie den Wasserhahn.
	Bodenfeuchtesensor meldet feucht.	→ Prüfen Sie bei Trockenheit die Einstellung/Standort des Boden-feuchtesensors.
Bewässerungsprogramm wird nicht ausgeführt (keine Bewässerung)	Steuerteil ist nicht aufgesteckt.	→ Stecken Sie das Steuerteil auf das Gehäuse.
	Batterie leer wird ständig angezeigt.	→ Setzen Sie eine neue (Alkaline)-Batterie ein.
	Mindestdruck 0,5 bar nicht vorhanden.	→ Mind. 0,5 bar sicherstellen.
Bewässerungssteuerung schließt nicht	Mindestabnahmemenge ist unter 20 l/h.	→ Schließen Sie mehr Tropfer an.
	Ventil verschmutzt.	→ Durchspülen in Gegenrichtung des normalen Durchflusses.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

8. TECHNISCHE DATEN

Bewässerungssteuerung	Wert /Einheit
Min. /max. Betriebsdruck	0,5 bar/12 bar
Betriebstemperaturbereich	5 °C bis 50 °C
Durchflussmedium	Klares Süßwasser
Max. Medientemperatur	40 °C
Anzahl programmgesteuerter Bewässerungs-vorgänge pro Tag	6 individuelle Startzeiten

Bewässerungssteuerung	Wert /Einheit
Anzahl programmgesteuerter Bewässerungs-vorgänge pro Woche	42
Bewässerungsdauer	6 x 1 Min. – 4 Std.
Zu verwendende Batterie	1 x 9 V Alkali-Mangan (Alkaline)Typ IEC 6LR61
Betriebsdauer der Batterie	ca. 1 Jahr

9. LIEFERBARES ZUBEHÖR

GARDENA Bodenfeuchtesensor

Art. 1188

GARDENA Diebstahlsicherung

Art. 1815-00.791.00 über den GARDENA Service

10. SERVICE/GARANTIE

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice
  – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA
  – Rücksendeportal unter www.gardena.de/service/reparatur-service
• Abhol-Service: Abholung innerhalb von 2 Tagen (nur innerhalb Deutschlands)
• Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service

Service-Anschrift

GARDENA Manufacturing GmbH · Service Hans-Lorenser-Str. 40 · D-89079 Ulm

Ihre direkte Verbindung zum Service		Telefon		Fax	[X3Y2]	E-Mail
D in Deutschland	(0731) 4 90 + Durchwahl				www.gardena.de/service/
Technische Störungen/Reklamationen		290		389	[e-mail]
Reparaturen/Antworten aufKostenvoranschläge		300		249	[e-mail]
Ersatzteilbestellung/Allgemeine Produktberatung		123		249	[e-mail]
Abholservice	(0 18 03) / 30 81 00 oder (0 18 03) / 00 16 89(0,09 €/je angefangene Min. Festnetz, Mobilfunk max. 0,42 €/je angefangene Min.)
Ihre direkte Verbindung zum Service	Unsere Kunden in Österreich und in der Schweiz wenden sich bitte an die Servicestelle (Anschrift siehe Umschlagseite)
A in Österreich	(+43) (0) 732 77 01 01-485			[e-mail]
CH in der Schweiz	(+41) (0) 62 887 37 90			[e-mail]

Garantie:

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

GARDENA Manufacturing GmbH gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum), wenn das Produkt ausschließlich im privaten Gebrauch eingesetzt wurde. Für auf einem Zweitmarkt erworbene, gebrauchte Produkte gilt diese Herstellergarantie nicht. Diese Garantie bezieht sich auf alle wesentlichen Mängel des Produktes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Produktes oder durch die kostenlose Reparatur des eingesandten Produktes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Produkt wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu reparieren.
• Es wurden zum Betrieb nur Original GARDENA Ersatz- und Verschleißteile verwendet.

Normale Abnutzung von Teilen und Komponenten, optische Veränderungen, sowie Verschleiß- und

Verbrauchsteile, sind von der Garantie ausgeschlossen.

Diese Hersteller-Garantie berührt die gegenüber dem Händler/Verkäufer bestehenden Gewährleistungsansprüche nicht.

Wenn Sie Probleme mit diesem Produkt haben, kontaktieren Sie bitte unseren Service. Im Garantiefall senden Sie bitte das defekte Produkt zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung ausreichend frankiert an die GARDENA Serviceadresse auf der Rückseite.

Unfreie Paketsendungen werden im Postverteil-zentrum ausgefiltert und erreichen uns nicht. Die Rücksendung erfolgt im Garantiefall innerhalb Deutschlands für Sie kostenfrei.

Verschleißteile:

Defekte an der Bewässerungssteuerung durch falsch eingelegte oder ausgelaufene Batterien sind von der Garantie ausgeschlossen.

Schäden durch Frosteinwirkung sind von der Garantie ausgeschlossen.
