BEDIENUNGSANLEITUNG 1889 GARDENA

DE Betriebsanleitung Bewässerungssteuerung Bluetooth®

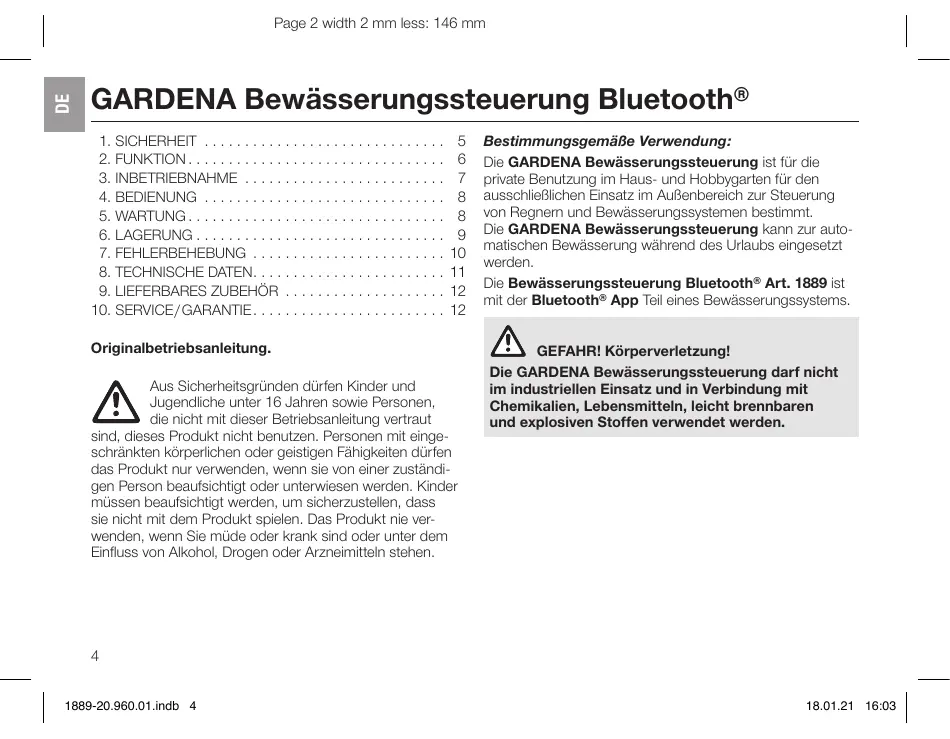

GARDENA Bewässerungssteuerung Bluetooth®

1. SICHERHEIT 5
2. FUNKTION 6
3. INBETRIEBNAHME 7
4. BEDIENUNG 8
5. WARTUNG 8
6. LAGERUNG 9
7. FEHLERBEHEBUNG 10
8. TECHNISCHE DATEN.... 11
9. LIEFERBARES ZUBEHÖR 12
10. SERVICE/GARANTIE.... 12

Originalbetriebsanleitung.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dieses Produkt nicht benutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Das Produkt nie verwenden, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen.

Bestimmungsgemäße Verwendung:

Die GARDENA Bewässerungssteuerung ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Die GARDENA Bewässerungssteuerung kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden.

Die Bewässerungssteuerung Bluetooth® Art. 1889 ist mit der Bluetooth® App Teil eines Bewässerungssystems.

GEFAHR! Körperverletzung!

Die GARDENA Bewässerungssteuerung darf nicht im industriellen Einsatz und in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren und explosiven Stoffen verwendet werden.

1. SICHERHEIT

WICHTIG!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Batterie:

Aus Gründen der Funktionssicherheit darf nur eine 9 V Alkali-Mangan-Batterie (alkaline) Typ IEC 6LR61 verwendet werden!

ACHTUNG!

Es dürfen keine Akkus verwendet werden, da sonst die Betriebsdauer von 1 Jahr nicht gewährleistet werden kann!

Um bei längerer Abwesenheit einen Ausfall der Bewässerungssteuerung durch eine schwache Batterie zu verhindern, ist die Batterie auszutauschen, wenn das Batterie-Symbol gelb leuchtet.

Überprüfen Sie die Batterien regelmäßig auf Beschädigungen.

Verwenden Sie keine beschädigten Batterien.

Halten Sie Kinder von beschädigten Batterien fern.

Inbetriebnahme:

Die Bewässerungssteuerung darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um ein Eindringen von Wasser in das Batteriefach zu verhindern.

Die Mindestwasserabgabemenge für eine sichere Schaltfunktion der Bewässerungssteuerung beträgt 20 – 30 l/h. Z. B. zur Steuerung des Micro-Drip-Systems werden mind. 10 Stück 2-Liter-Tropfer benötigt.

Die Temperatur des durchfließenden Wassers darf max. 40 °C betragen.

Zugbelastungen vermeiden.

→ Nicht am angeschlossenen Schlauch ziehen.

ACHTUNG!

Wenn das Steuerteil bei geöffnetem Ventil abgezogen wird, bleibt das Ventil solange geöffnet, bis das Steuerteil wieder aufgesteckt wird.

GEFAHR! Herzstillstand!

Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den Hersteller des Implantats konsultieren.

GEFAHR! Erstickungsgefahr!

Kleinere Teile können leicht verschluckt werden.

Durch den Polybeutel besteht Erstickungsgefahr

für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

2. FUNKTION

Bewässerungssteuerung:

Die GARDENA Bewässerungssteuerung Bluetooth® wird über die GARDENA Bluetooth® App automatisch konfiguriert.

Die Bewässerungssteuerung übernimmt automatisch die Bewässerung entsprechend dem erstellten Programm und kann somit auch während des Urlaubs eingesetzt werden.

Bedienelemente/Anzeigen [Abb. F1]:

① Connection-LED:

Blau blinkend für 3 Min.: Beim Verbinden

Blau leuchtend für 10 Sek.: Erfolgreich verbunden

6

② LED Batterie-Anzeige:

Grün leuchtend: Kapazität bis zu 1 Jahr

Gelb leuchtend: Kapazität min. 4 Wochen

Rot blinkend: Kapazität max. 4 Wochen

Rot leuchtend: Batterie leer, Ventil wird nicht mehr geöffnet. Ein geöffnetes Ventil wird sicher geschlossen.

Die Batterie-Anzeige wird durch den Batteriewechsel zurückgesetzt.

③ LED Aktive Bewässerung:

Grün leuchtend für 10 Sekunden.

④ Man.-Taste:

Einfaches Drücken auf die Man.-Taste aktiviert die Statusabfrage und der Batteriezustand wird für 10 Sek. angezeigt. Ein zweites Drücken aktiviert die manuelle Bewässerung.

3. INBETRIEBNAHME

Bedienung über die GARDENA Bluetooth® App:

Mit der kostenlosen GARDENA Bluetooth® App steuern Sie die GARDENA Bewässerungssteuerung Bluetooth® zu jeder Zeit. Sie kann über den Apple App Store oder den Google Play Store heruntergeladen werden.

Einstellungen der Bewässerungssteuerung:

• Nach Zeitplan in der Bluetooth® App: Bewässerungsstart, -dauer, -tage
• Nach Bedarf in der Bluetooth® App: Starten und Beenden
• Nach Bedarf an der Bewässerungssteuerung: Starten und Beenden

Batterie einlegen [Abb. I1/I2]:

Die Batterie ist nicht im Lieferumfang enthalten.

Die Betriebsdauer beträgt ca. 1 Jahr. Abhängig von Außen-temperatur und Häufigkeit der Übertragungen kann die Betriebsdauer variieren.

1. Ziehen Sie das Steuerteil ⑤ von der Ventileinheit ⑥ ab.
2. Legen Sie die Batterie ⑧ in das Batteriefach ⑦ ein (Beachten Sie dabei die Polarität +/-). Die Connection LED blinkt.
3. Drücken Sie das Steuerteil ⑤ wieder auf die Ventileinheit ⑥.

Bewässerungssteuerung anschließen [Abb. I3]:

Die Bewässerungssteuerung ist mit einer Überwurf-mutter ⑨ für Wasserhähne mit 33,3 mm (G 1")-Gewinde ausgestattet. Der beiliegende Adapter ⑧ dient zum Anschluss der Bewässerungssteuerung an Wasserhähne mit 26,5 mm (G 3/4")-Gewinde.

1. Für einen Wasserhahn mit 26,5 mm (G 3/4")- Gewinde: Schrauben Sie den Adapter ⑧ von Hand auf den Wasserhahn (verwenden Sie keine Zange).
2. Schrauben Sie die Überwurfmutter ⑨ der Bewässerungssteuerung von Hand auf das Gewinde des Wasserhahns (verwenden Sie keine Zange).
3. Schrauben Sie das Hahnstück ⑩ auf die Bewässerungssteuerung.

Bodenfeuchtesensor (optional) anschließen [Abb. I4]:

Neben der zeitabhängigen Steuerung besteht zusätzlich die Möglichkeit der Einbeziehung der Bodenfeuchtigkeit.

Bei ausreichender Bodenfeuchtigkeit wird eine Bewässerung abgebrochen oder übersprungen.

1. Platzieren Sie den Bodenfeuchtesensor im Beregnungsbereich.
2. Stecken Sie den Stecker ⑪ in den Sensor-Anschluss des Steuerteils ⑤.

4. BEDIENUNG

Manuelle Bewässerung an der Bewässerungssteuerung [Abb. F1]:

Das Ventil kann jederzeit manuell geöffnet oder geschlossen werden. Auch ein zeitgesteuertes offenes Ventil kann vorzeitig geschlossen werden, ohne die Zeitpläne zu verändern.

Wenn die Bewässerungssteuerung im „Ruhe-Zustand“ ist, drücken Sie die Man.-Taste 2 Mal.

1. Drücken Sie die Man.-Taste ④, um das Ventil manuell zu öffnen (bzw. ein geöffnetes Ventil zu schließen).
   Die LED Aktive Bewässerung ③ leuchtet grün für 10 Sek.
2. Drücken Sie die Man.-Taste, um das Ventil vorzeitig zu schließen.

Die Bewässerungsdauer entspricht der Vorgabe der GARDENA Bluetooth® App.

Wenn eine zeitgesteuerte Bewässerung manuell gestoppt wurde, kann sie nicht fortgesetzt werden.

Wurde das Ventil manuell geöffnet und ein programmierter Bewässerungsstart überschneidet sich mit der manuellen Öffnungsdauer, so wird die programmierte Startzeit unterdrückt.

Werkszustand wiederherstellen [Abb. I1/F1]:

Die Bewässerungssteuerung Bluetooth® wird in den Werkszustand zurückgesetzt.

1. Entnehmen Sie die Batterie Ⓑ.

2. Halten Sie die Man.-Taste ④ gedrückt und legen Sie die Batterie ⑧ in das Batteriefach ⑦ ein. (Beachten Sie dabei die Polarität +/-).

3. Halten Sie die Man.-Taste ④ für weitere 10 Sekunden gedrückt.

Nach ca. 10 Sekunden wird der Werkszustand wieder hergestellt und die Connection LED blinkt.

5. WARTUNG

Schmutz sieb reinigen [Abb. M1]:

Das Schmutzsieb ⑫ sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden.

Bewässerungssteuerung reinigen:

GEFAHR! Körperverletzung!

Verletzungsgefahr und Risiko einer

Beschädigung des Produkts.

→ Reinigen Sie das Produkt nicht mit Wasser oder einem Wasserstrahl (insbesondere Hochdruckwasserstrahl).
→ Reinigen Sie nicht mit Chemikalien, einschließlich Benzin oder Lösungsmitteln. Einige können wichtige Kunststoffteile zerstören.

→ Reinigen Sie die Bewässerungssteuerung mit einem weichen, feuchten Tuch.

6. LAGERUNG

Außerbetriebnahme:

Das Produkt muss für Kinder unzugänglich aufbewahrt werden.

1. Entnehmen Sie die Batterie um diese zu schonen (siehe 3. INBETRIEBNAHME).
2. Bewahren Sie die Bewässerungssteuerung an einem trockenen, geschlossenen und frostsicheren Ort auf.

Entsorgung:

(gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG!

→ Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-Sammelstelle.

Entsorgung der Batterie:

Die Batterie darf nur im entladenen Zustand entsorgt werden.

WICHTIG!

→ Entsorgen Sie die Batterie über oder durch Ihre örtliche Recycling-Sammelstelle.

7. FEHLERBEHEBUNG

Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten):

DE: www.gardena.de/faq

A: www.gardena.at/faq

CH: www.gardena.ch/de/faq

Problem	Mögliche Ursache	Abhilfe
Keine LED-Anzeige	Batterie ist falsch eingelegt.	→ Polstellung (+/−) beachten.
	Batterie ist völlig leer.	→ Legen Sie eine neue Batterie ein.
Manuelle Bewässerung über die Man.-Taste ist nicht möglich	Bewässerungssteuerung ist im Ruhe-Zustand.	→ Drücken Sie die Man.-Taste erneut.
	Batterie ist leer (LED-Batterie-Anzeige leuchtet rot).	→ Legen Sie eine neue Batterie ein.
	Wasserhahn ist geschlossen.	→ Öffnen Sie den Wasserhahn.
Zeitplan wird nicht ausgeführt (keine Bewässerung)	Ventil wurde zuvor manuell geöffnet.	→ Vermeiden Sie eventuelle Überschneidungen.
	Batterie ist leer (LED Batterie Anzeige leuchtet rot).	→ Legen Sie eine neue Batterie ein.
	Wasserhahn ist geschlossen.	→ Öffnen Sie den Wasserhahn.
Bewässerungssteuerung schließt nicht	Mindestabnahmemenge ist unter 20 l/h.	→ Schließen Sie mehr Tropfer an.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

DE

1. TECHNISCHE DATEN

Bewässerungssteuerung Bluetooth®	Einheit	Wert (Art. 1889)
Betriebstemperatur (Außenbereich)	°C	5 – 50
Interne SRD (Kurzstrecken-Funk-Antennen)
Frequenzbereich	GHz	2,402 – 2,480
Maximale Sendeleistung	mW	10
Freifeld-Funkreichweite (ca.)	m	25
Min./max. Betriebsdruck	bar	0,5 / 12
Durchflussmedium		Klares Süßwasser
Zu verwendende Batterie		1 x 9 V Alkali-Mangan (Alkaline) Typ IEC 6LR61
Betriebsdauer der Batterie (ca.)	a	1

EU-Konformitätserklärung

Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (Art. 1889) der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:

9. LIEFERBARES ZUBEHÖR

GARDENA Bodenfeuchtesensor	Zur Bewässerung in Abhängigkeit der Bodenfeuchte.	Art. 1867
GARDENA Diebstahlsicherung	Zur Diebstahlsicherung der Bewässerungssteuerung.	Art. 1815-00.791.00(über den GARDENA Service)

10. SERVICE/GARANTIE

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice
  – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage

• Einfache und kostengünstige Rücksendung an GARDENA
  – Rücksendeportal unter www.gardena.de/service/reparatur-service

• Abhol-Service: Abholung innerhalb von 2 Tagen

• nur innerhalb Deutschlands
• Kompetente Beratung bei Störung/Reklamation durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service
  – Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Garantieerklärung:

Die Herstellergarantie ist einsehbar unter:

www.gardena.com/warranty oder

Telefon-Nr. [phone]

Diese Herstellergarantie beschränkt sich auf die Ersatzlieferung und Reparatur nach den vorgenannten Bedingungen. Andere Ansprüche gegen uns als Hersteller, etwa auf Schadensersatz, werden durch die Herstellergarantie nicht begründet. Diese Herstellergarantie berührt selbstverständlich nicht die gegenüber dem Händler/Verkäufer bestehenden gesetzlichen und vertraglichen Gewährleistungsansprüche.

Die Herstellergarantie unterliegt dem Recht der Bundesrepublik Deutschland.

Markenzuschreibung Fußnote

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und jede Verwendung solcher Marken durch GARDENA erfolgt unter Lizenz.

Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer.

Produkthaftung

Wir weisen ausdrücklich darauf hin, dass wir in Übereinstimmung mit dem Produkthaftungsgesetz nicht für Schäden haften, die durch unsere Produkte entstehen, wenn diese unsachgemäß und nicht durch einen von uns autori-

sierten Servicepartner repariert wurden oder wenn keine Original GARDENA Teile oder von uns zugelassene Teile verwendet wurden.
