Smart Water Control 19031 - Bewässerungssteuerung GARDENA - Kostenlose Bedienungsanleitung

Produkttyp	Intelligenter Bewässerungsautomat
Marke	GARDENA
Modell	Smart Water Control 19031
Stromversorgung	3 Alkali-Batterien LR6 (AA) 1,5 V (nicht enthalten)
Batterielebensdauer	Ca. 6 Monate (Normalbetrieb, 2 App-Abfragen/Tag)
Betriebstemperatur	5 °C bis 50 °C
Betriebsdruck	0,5 bar bis 12 bar
Mindestdurchfluss	20 bis 30 l/h
Max. Wassertemperatur	40 °C
Anschluss	Anschlussmutter G 1" (33,3 mm), Adapter G 3/4" (26,5 mm) im Lieferumfang
Funkfrequenz	863 – 870 MHz
Funkreichweite im Freifeld	Ca. 100 m
Hauptfunktionen	Automatische Steuerung über GARDENA smart App, manuelle Bewässerung, Zeitprogrammierung, Kompatibilität mit Feuchtigkeitssensoren
LED-Anzeigen	Verbindung (grün/gelb/rot), Bewässerung aktiv (grün), Batteriestatus (grün/gelb/rot)
Wartung und Reinigung	Filter regelmäßig reinigen, feuchtes Tuch verwenden, keine Lösungsmittel oder Scheuermittel
Sicherheit	Nur für den Außenbereich, keine Akkus verwenden, Diebstahlsicherung möglich (Zubehör Art.-Nr. 1815-00.791.00)
Ersatzteile und Zubehör	Adapter G 3/4", Diebstahlsicherung (Art.-Nr. 1815-00.791.00)
Garantie	2 Jahre, vorbehaltlich bestimmungsgemäßer Verwendung und keiner Reparatur durch Dritte

Häufig gestellte Fragen - Smart Water Control 19031 GARDENA

Welche Batterietypen verwenden?

Verwenden Sie ausschließlich Alkali-Mangan-Batterien vom Typ LR6 (AA). Verwenden Sie niemals Akkus (wiederaufladbar), da diese nicht geeignet sind und das Gerät beschädigen können.

Wie installiere ich die Batterien?

Drücken Sie auf die Lasche, um den Deckel zu öffnen, entnehmen Sie den Batteriehalter, legen Sie 3 Alkali-Batterien LR6 (AA) unter Beachtung der Polarität (+/-) ein, setzen Sie dann den Halter wieder ein und schließen Sie den Deckel.

Was tun, wenn die LED-Anzeige nicht leuchtet?

Überprüfen Sie, ob die Batterien korrekt eingelegt sind (Polarität beachten) und ob sie nicht entladen sind. Ersetzen Sie sie gegebenenfalls durch neue Alkali-Batterien.

Kann der Automat im Innenbereich verwendet werden?

Nein, der intelligente Bewässerungsautomat ist nur für den Außenbereich konzipiert. Er ist nicht für den Innenbereich zugelassen.

Wie verbinde ich den Automaten mit der App?

Sie benötigen ein GARDENA smart Gateway (Art.-Nr. 19000). Verbinden Sie den Automaten über die GARDENA smart App, die im App Store oder Google Play Store erhältlich ist.

Wie führe ich eine manuelle Bewässerung durch?

Drücken Sie die Taste Man. (④), um das Ventil manuell zu öffnen oder zu schließen. Die manuelle Bewässerung dauert je nach Einstellung in der App 1 bis 59 Minuten. Zum vorzeitigen Schließen drücken Sie die Taste erneut.

Was tun, wenn der Automat das Wasser nicht abschaltet?

Stellen Sie sicher, dass der Wasserdurchfluss mindestens 20 bis 30 l/h beträgt. Wenn Sie ein Tropfbewässerungssystem verwenden, schließen Sie ausreichend Tropfer an, um diesen Mindestdurchfluss zu erreichen.

Wie reinige ich den Filter?

Schrauben Sie die Anschlussmutter des Wasserhahns von Hand ab, entfernen Sie ggf. den Adapter, nehmen Sie den Filter aus der Mutter, reinigen Sie ihn mit klarem Wasser und bauen Sie ihn wieder ein. Keine ätzenden oder scheuernden Mittel verwenden.

Ist der Automat frostsicher?

Nein, der Automat muss im Winter frostfrei gelagert werden. Entfernen Sie die Batterien und bewahren Sie ihn an einem trockenen, frostfreien Ort auf.

Wie setze ich den Automaten zurück?

Drücken Sie die Reset-Taste (14) am Gerät. Dadurch werden die Werkseinstellungen wiederhergestellt. Alle Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG Smart Water Control 19031 GARDENA

Originalbetriebsanleitung.

Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Betriebsanleitung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dieses Gerät nicht benutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Gerät nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Das Gerät nicht verwenden, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen.

Bestimmungsgemäße Verwendung:

Der GARDENA smart Water Control ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Der smart Water Control kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden.

Der smart Water Control ist nur zusammen mit dem GARDENA smart Gateway Art. 19000 programmierbar.

Der GARDENA smart Water Control darf nicht im industriellen Einsatz und in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren und explosiven Stoffen verwendet werden.

Inhaltsverzeichnis:

1. SICHERHEIT 2
2. FUNKTION 3
3. INBETRIEBNAHME 4 4. BEDIENUNG 5 5. WARTUNG 6
4. LAGERUNG 6
5. FEHLERBEHEBUNG 7
6. TECHNISCHE DATEN 8 9. ZUBEHÖR 8
7. SERVICE/GARANTIE 8

1. SICHERHEIT

Gefahr! Kleinkinder bei der Montage fernhalten. Bei der Montage könnten Kleinteile verschluckt werden und es besteht Erstickungsgefahr durch den Polybeutel.

Gefahr! Dieses Gerät erzeugt ein elektromagnetisches Feld während des Betriebs. Dieses Feld kann unter Umständen mit aktiven oder passiven medizinischen Implantaten wechselwirken. Um das Risiko einer ernsten oder tödlichen Verletzung zu vermeiden, empfehlen wir Personen mit medizinischen Implantaten, ihren Arzt oder den Hersteller

des medizinischen Implantats vor dem Betrieb des Geräts zu befragen.

Das Gerät kann im Temperaturbereich 5°C - + 50°C im Außenbereich betrieben werden.

Batterien:

Aus Gründen der Funktionssicherheit dürfen im Water Control nur 3 × Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) verwendet werden für den zugelassenen Temperaturbereich 5° C + 50° C .

GEFAHR!

Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Entsorgung gebrauchter Batterien siehe 6. LAGERUNG.

Keine Akkus verwenden.

Um bei längerer Abwesenheit einen Ausfall des Water Controls durch eine schwache Batterie zu verhindern, ist die Batterie auszutauschen, wenn die Batterie-Anzeige gelb blinkt.

Die Batterien dürfen während der Bewässerung nicht entnommen werden (führt zu Dauerbewässerung).

Inbetriebnahme

ACHTUNG!

Der Water Control ist für den Betrieb in Innenräumen nicht zugelassen.

→ Den Water Control nur im Außenbereich verwenden.

Der Water Control darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um ein Eindringen von Wasser in das Batteriefach zu verhindern.

Die Mindestwasserabgabemenge für eine sichere Schaltfunktion des Water Controls beträgt 20 - 30 l/h. Z. B. zur Steuerung des Micro-Drip Systems werden mind. 10 - 15 Stück 2-Liter-Tropfer benötigt.

Die Temperatur des durchfließenden Wassers darf max. 40 °C betragen.

→ Nur klares Süßwasser verwenden.

Der Mindestbetriebsdruck beträgt 0,5 bar, der maximale Betriebsdruck 12 bar.

Zugbelastungen vermeiden.

→ Nicht am angeschlossenen Schlauch ziehen.

2. FUNKTION

Water Control: Der Water Control wird über die GARDENA smart App automatisch

gesteuert. Zur Bewässerung können Regner, eine Sprinklersystem-Anlage oder ein Tropfbewässerungssystem eingesetzt werden.

Der Water Control übernimmt automatisch die Bewässerung entsprechend dem eingestellten Programm und kann somit auch im Urlaub eingesetzt werden. Am frühen Morgen oder am späten Abend ist die Verdunstung und damit der Wasserverbrauch am geringsten.

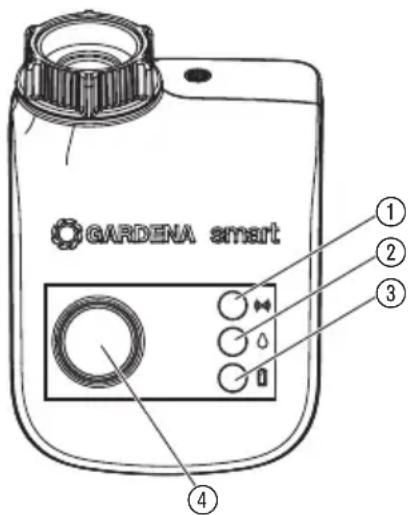

Bedienelemente/Anzeigen:

① LED Verbindungs-Anzeige/Signalstärke:

Grün blinkend: Beim Anmelden

Grün für 10 Sek.: Hohe Signalstärke

Gelb für 10 Sek.: Mittlere Signalstärke

Rot für 10 Sek.: Niedere Signalstärke

② LED Aktive Bewässerung:

Grün für 10 Sek.

③ LED Batterie-Anzeige:

Grün für 20 Sek.: Kapazität > 4 Wochen

Gelb blinkend: Kapazität < 4 Wochen

Rot blinkend: Kapazität < 2 Wochen

Rot leuchtend: Batterie leer

Wenn die LED rot leuchtet, wird das Ventil nicht mehr geöffnet. Ein durch das Programm geöffnetes Ventil wird in jedem Fall wieder geschlossen. Die Batterie-Anzeige wird durch Batteriewechsel zurückgesetzt.

→ Batterien austauschen (siehe 3. INBETRIEBNAHME „Batterien einlegen").

④ Man. Taste:

Manuelles Öffnen oder Schließen des Wasserdurchflusses.

3. INBETRIEBNAHME

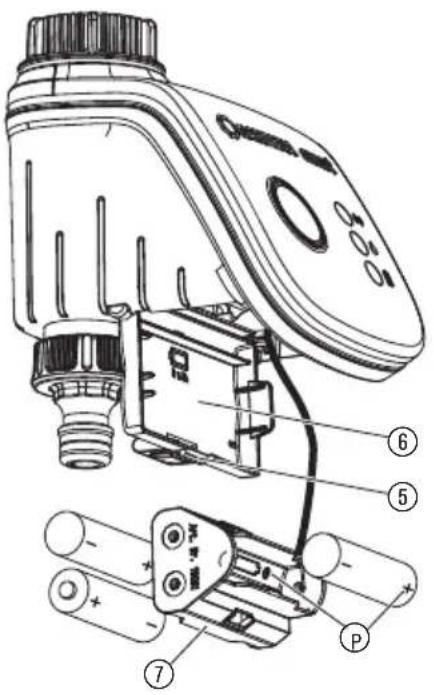

Batterien einlegen: Die Batterien sind nicht im Lieferumfang enthalten.

Der Water Control darf nur mit 3 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) betrieben werden.

Die Betriebsdauer beträgt 6 Monate bei normalem Gebrauch (2 x App-Abfrage am Tag).

Achtung! Es dürfen keine Akkus verwendet werden!

1. Lasche ⑤ drücken und Deckel ⑥ aufklappen.
2. Batteriehalter ⑦ entnehmen.
3. Batterien in den Batteriehalter ⑦ einlegen. Dabei auf die richtige Polarität ⑧ achten.
4. Batteriehalter ⑦ auf den Deckel ⑥ stecken.
5. Deckel ⑥ schließen.

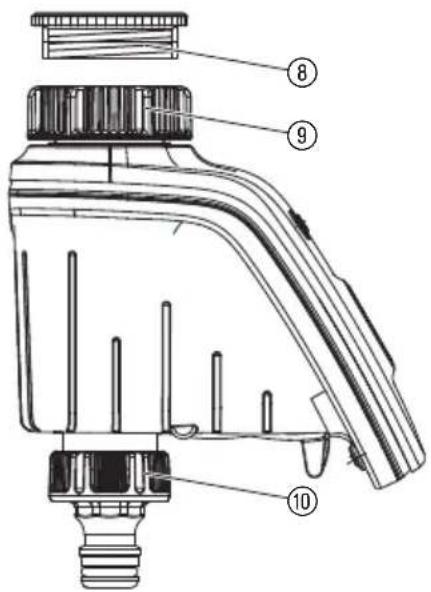

Water Control anschließen:

Der Water Control ist mit einer Überwurfmutter ⑨ für Wasserhähne mit 33,3 mm (G 1")-Gewinde ausgestattet. Der beiliegende Adapter ⑧ dient zum Anschluss des Water Controls an Wasserhähne mit 26,5 mm (G 3/4")-Gewinde.

1. Für 26,5 mm (G 3/4")-Gewinde: Adapter ⑧ von Hand auf den Wasserhahn schrauben (keine Zange verwenden).
2. Überwurfmutter ⑨ des Water Controls von Hand auf das Gewinde des Wasserhahns schrauben (keine Zange verwenden).
3. Hahnstück auf den Water Control schrauben.

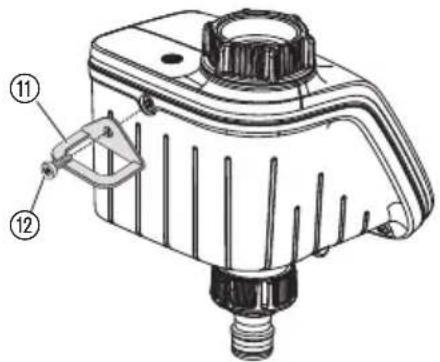

Diebstahl-Sicherung montieren (optional):

Um den Water Control gegen Diebstahl zu sichern, kann die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service bezogen werden.

1. Schelle (1) mit der Schraube (2) an der Rückseite des Water Control festschrauben.
2. Schelle ⑪ z. B. zur Fixierung einer Kette nutzen.

Die Schraube kann nach einmaligem Einsatzrauben nicht mehr gelöst werden.

4. BEDIENUNG

Bedienung über die GARDENA smart App:

Für die Bedienung des smart Water Controls ist ein angeschlossenes smart Gateway erforderlich.

Der smart Water Control muss über die GARDENA smart App angemeldet werden.

Der smart Water Control wird über die GARDENA smart App bedient.

Die GARDENA smart App kann über den Apple App Store oder den Google Play Store heruntergeladen werden.

Einstellungen des Water Controls:

- Bewässerungs-Startzeit/Stopzeit - Bewässerungs-Zyklus (Tag/Häufigkeit) - Bewässerung sensorabhängig - Manuelle Bewässerung über App

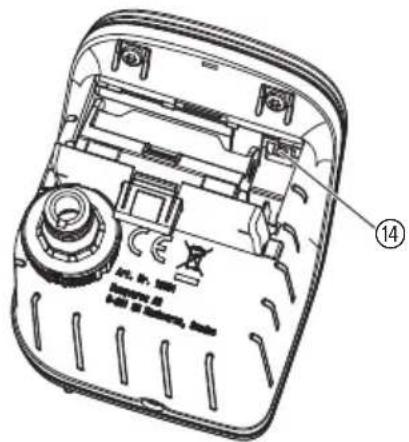

Werkszustand wiederherstellen:

Der smart Water Control wird in den Werkszustand zurückgesetzt.

→ Drücken Sie die Reset-Taste ⑭.

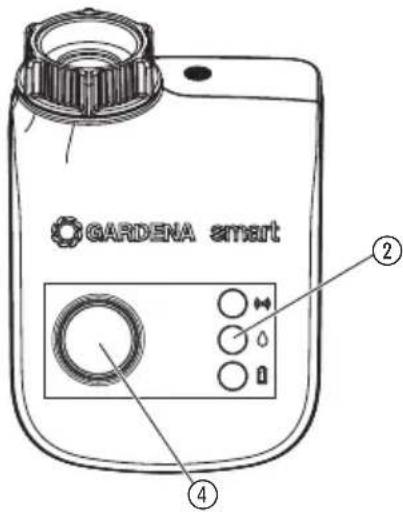

Manuelle Bewässerung am Water Control:

Das Ventil kann jederzeit manuell geöffnet oder geschlossen werden (Nur während des Pairings ist keine manuelle Bewässerung möglich). Auch ein programmgesteuertes offenes Ventil kann vorzeitig geschlossen werden, ohne die Programmdaten zu verändern.

1. Man.-Taste ④ drücken, um das Ventil manuell zu öffnen (bzw. ein geöffnetes Ventil zu schließen).

Die LED Aktive Bewässerung ② leuchtet grün für 10 Sek.

1. Man.-Taste drücken, um das Ventil vorzeitig zu schließen.

Wenn der Water Control im „Ruhe-Zustand" ist, Man.-Taste 2 Mal drücken.

Die Bewässerungsdauer (0 bis 59 Min.) entspricht der Vorgabe der GARDENA smart App.

Wenn eine programmgesteuerte Bewässerung manuell gestoppt wurde, kann die programmgesteuerte Bewässerung nicht fortgesetzt werden.

Wurde das Ventil manuell geöffnet und ein programmierter Bewässerungsstart überschneidet sich mit der manuellen Öffnungsdauer, so wird die programmierte Startzeit unterdrückt.

Beispiel:

Das Ventil wird um 9.00 Uhr manuell geöffnet, die Öffnungsdauer beträgt 30 Min. Ein Programm, dessen Startzeit (START) zwischen 9.00 und 9.30 Uhr liegt, wird in diesem Fall nicht ausgeführt.

5. WARTUNG

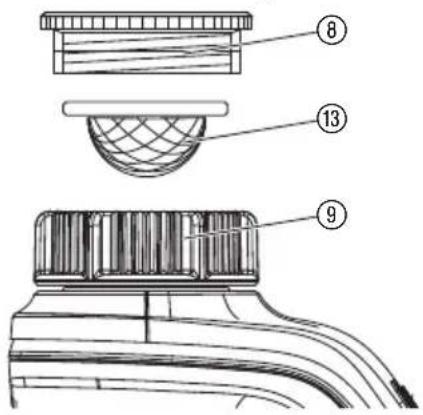

Schmutzsieb reinigen:

Das Schmutzsieb ⑬ sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden.

1. Überwurfmutter ⑨ des Water Control von Hand vom Gewinde des Wasserhahns abschrauben (keine Zange verwenden).
2. Ggf. Adapter ⑧ ausschrauben.
3. Schmutzsieb ⑬ der Überwurfmutter ⑨ entnehmen und reinigen.
4. Water Control wieder montieren (siehe 3. INBETRIEBNAHME „Water Control anschließen").

Water Control reinigen: Es dürfen keine ätzenden oder scheuernden Putzmittel verwendet werden.

→ Water Control mit einem feuchten Tuch reinigen (keine Lösungsmittel verwenden).

6. LAGERUNG

Außerbetriebnahme: Der Aufbewahrungsort muss für Kinder unzugänglich sein.

1. Zur Schonung der Batterien sollen diese entnommen werden (siehe 3. INBETRIEBNAHME).
2. Water Control an einem trockenen, frostfreien Ort lagern.

Verbrauchte Batterien entsorgen:

Gerät darf nicht dem normalen Hausmüll beigefügt werden, sondern muss fachgerecht entsorgt werden.

→ Wichtig für Deutschland: Gerät über die kommunale Entsorgungsstelle entsorgen.

Verbrauchte Batterien an eine der Verkaufsstellen zurückgeben oder über die kommunale Entsorgungsstelle entsorgen.

Die Batterien nur im entladenen Zustand entsorgen.

7. FEHLERBEHEBUNG

Bei Störungen finden Sie unter dieser Adresse die FAQ:

D: www.gardena.de/faq

A: www.gardena.at/faq

CH: www.gardena.ch/de/faq

Störung Mögliche Ursache Abhilfe

Keine LED-Anzeige Batterie falsch eingelegt.		→ Polstellung (+/-) beachten.
	Batterie vollig leer.	→ Neue(Alkaline)-Batterie einsetzen.
Manuelle Bewässerung über die Man.-Taste ist nicht möglich	Water Control im Ruhe-Zustand.	→ Man.-Taste drücken.
	Batterie leer (LED Batterie Anzeige leuchtet rot).	→ Neue (Alkaline)-Batterie einsetzen.
	Wasserhahn geschlossen.	→ Wasserhahn öffnen.
Bewässerungsprogramm wird nicht ausgeführrt (keine Bewässerung)	Ventil wurde zuvor manuell geöffnet.	→ Eventuelle Programmüber-schneidungen vermeiden.
	Wasserhahn geschlossen.	→ Wasserhahn öffnen.
	Sensor meldet feucht.	→ Bei Trockenheit Einstellung / Standort des Sensors prüfen.
	Batterie leer (LED Batterie Anzeige leuchtet rot).	→ Neue (Alkaline)-Batterie einsetzen.
Bewässerungsmputer schließt nicht	Mindestabnahmemenge unter 20 l/h.	→ Mehr Tropfer anschreiben.

Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhandlern durchgeführt werden.

8. TECHNISCHE DATEN

	smart Water Control (Art. 19031-20)
Betriebstemperatur (Außenbereich)	5 °C – 50 °C
Interne SRD (Kurzstrecken-Funk-Antennen)
Frequenzbereich 863 – 870 MHz
Maximale Sendeleistung 25 mW
Freifeld-Funkreichweite ca. 100 m
Min./max. Betriebsdruck0,5 bar / 12 bar
Durchflussmedium Klares Süßwasser
Max. Medientemperatur 40 °C
Bewässerungsdauern 1 Min. bis 10 Std.
Zu verwendende Batterien 3 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) Mignon
Betriebsdauer der Batterien ca. 6 Monate mit Alkaline Batterien (min. 2000 mAh)

CE-Konformitätserklärung: Die vollständige Konformitätserklärung finden Sie unter der Adresse:

www.gardena.com/de/smart-ce

9. ZUBEHÖR

GARDENA Diebstahlsicherung Art. 1815-00.791.00

(über den GARDENA Service)

10. SERVICE/GARANTIE

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice
• Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb Deutschlands) - Abholung innerhalb von 2 Tagen
• Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service - Bearbeitungsdauer in unserem Haus max. 2 Arbeitstage

Ihre direkte Verbindung zum Service	Telefon	Fax	@ E-Mail
D in Deutschland (07 31) 4 90 + Durchwahr www.gardena.de/service/
Technische Störungen / Reklamationen	290 389 [e-mail]
Reparaten / Antwerten auf Kostenvoranschläge	300 249 [e-mail]
Ersatzteilbestellung / Allgemeine Produktberatung	123 249 [e-mail]
Abholservice (0 18 03) / 30 81 00 oder (0 18 03) / 00 16 89 (0,09 €/je angefangene Min. Festnetz, Mobilfunk max. 0,42 €/je angefangene Min.)
Ihre direkte Verbindung zum Service	Unsere Kunden in Österreich und in der Schweiz wenden sichitte an die Servicestelle (Anschrift siehe Umschlagseite)
A in Österreich (+43) (0) 732 77 01 01-485 [e-mail]
CH in der Schweiz (+41) (0) 62 887 37 90 [e-mail]

Garantie: GARDENA Manufacturing GmbH gewährt für dieses Gerät 2 Jahre

Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Gerätes oder durch die kostenlose Reparatur des eingesandten Gerätes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Gerät wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Gerät zu reparieren.
• Defekte durch falsch eingelegte oder ausgelaufene Batterien sind von der Garantie ausgeschlossen.
• Schäden durch Frosteinwirkung sind von der Garantie ausgeschlossen.

Diese Hersteller-Garantie berührt die gegenüber dem Händler/ Verkauf bestehenden Gewährleistungsansprüche nicht.

Im Garantiefall schicken Sie das defekte Gerät zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung per Abhol-Service (nur in Deutschland) oder frankiert an die auf der Rückseite angegebene Serviceadresse.

Unfreie Paketsendungen werden im Postverteilzentrum ausgefiltert und erreichen uns nicht.

Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.

8. TECHNISCHE DATEN

Deutschland / Germany

GARDENA

Manufacturing GmbH

Central Service

Hans-Lorenser-Straße 40

D-89079 Ulm

Produktfragen:

([phone] - 123

Reparaturen:

([phone] - 290

[e-mail]

Albanien

COBALT Sh.p.k.

Rr. Siri Kodra

1000 Tirana

Argentinien

Husqvarna Argentinien S.A.
