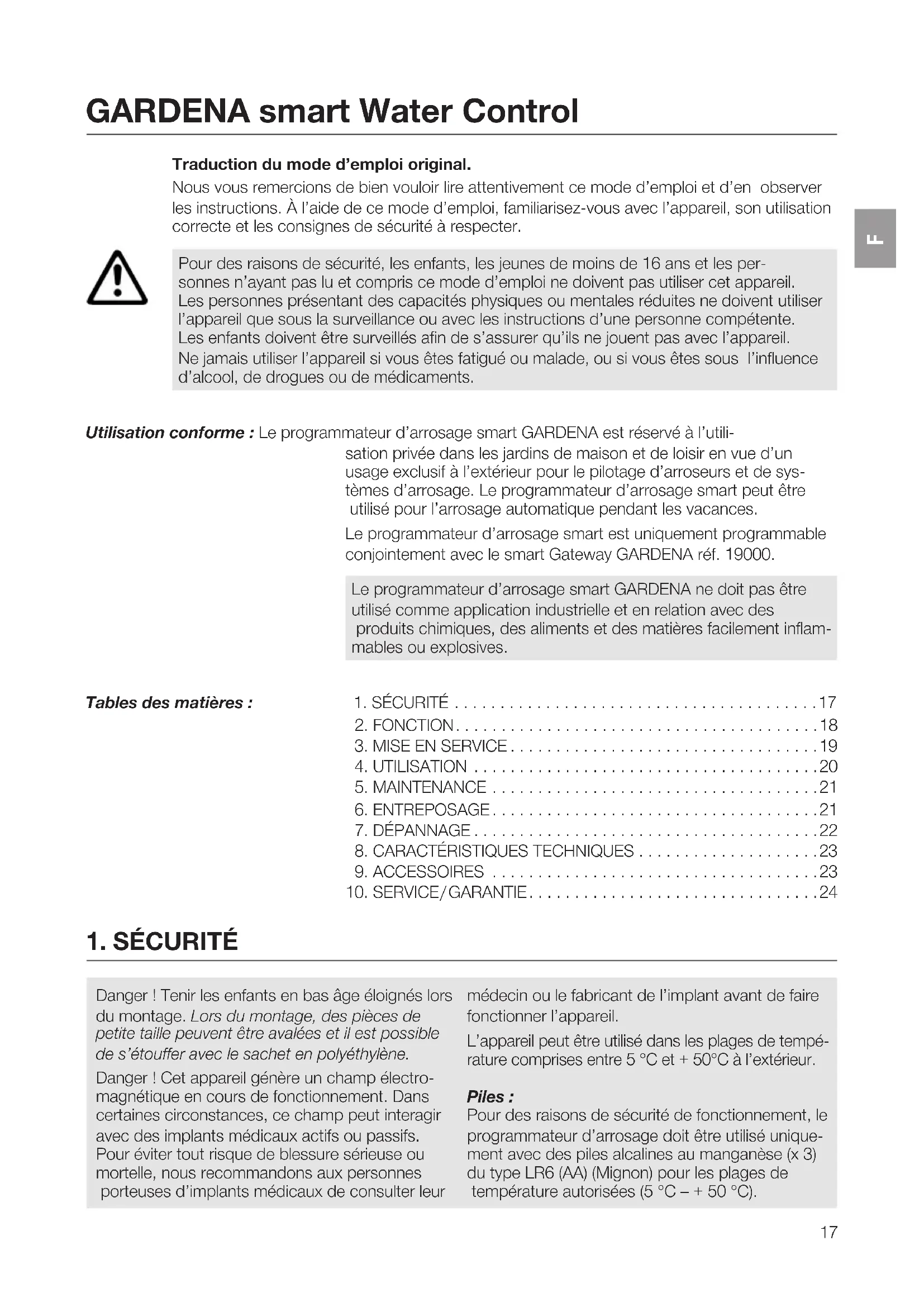

MODE D'EMPLOI Smart Water Control 19031 GARDENA

Traduction du mode d'emploi original.

Nous vous remercions de bien vouloir lire attentivement ce mode d'emploi et d'en observer les instructions. À l'aide de ce mode d'emploi, familiarisez-vous avec l'appareil, son utilisation correcte et les consignes de sécurité à respecter.

Pour des raisons de sécurité, les enfants, les jeunes de moins de 16 ans et les personnes n'ayant pas lu et compris ce mode d'emploi ne doivent pas utiliser cet appareil. Les personnes présentant des capacités physiques ou mentales réduites ne doivent utiliser l'appareil que sous la surveillance ou avec les instructions d'une personne compétente. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser l'appareil si vous êtes fatigué ou malade, ou si vous êtes sous l'influence d'alcool, de drogues ou de médicaments.

Utilisation conforme : Le programmateur d'arrosage smart GARDENA est réservé à l'utili

sation privée dans les jardins de maison et de loisir en vue d'un usage exclusif à l'extérieur pour le pilotage d'arroseurs et de systèmes d'arrosage. Le programmateur d'arrosage smart peut être utilisé pour l'arrosage automatique pendant les vacances.

Le programmateur d'arrosage smart est uniquement programmable conjointement avec le smart Gateway GARDENA réf. 19000.

Le programmateur d'arrosage smart GARDENA ne doit pas être utilisé comme application industrielle et en relation avec des produits chimiques, des aliments et des matières facilement inflammables ou explosives.

Table des matières :

1. SÉCURITÉ 17
2. FONCTION 18
3. MISE EN SERVICE 19
4. UTILISATION 20
5. MAINTENANCE 21
6. ENTREPOSAGE 21
7. DÉPANNAGE 22 8. CARACTÉRISTIQUES TECHNIQUES 23 9. ACCESSOIRES 23
8. SERVICE/GARANTIE. 24

1. SÉCURITÉ

Danger ! Tenir les enfants en bas âge éloignés lors du montage. Lors du montage, des pièces de petite taille peuvent être avalées et il est possible de s'étouffer avec le sachet en polyéthylène.

Danger ! Cet appareil génère un champ électromagnétique en cours de fonctionnement. Dans certaines circonstances, ce champ peut interagir avec des implants médicaux actifs ou passifs. Pour éviter tout risque de blessure sérieuse ou mortelle, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur

médecin ou le fabricant de l'implant avant de faire fonctionner l'appareil.

L'appareil peut être utilisé dans les plages de température comprises entre 5 °C et +50 °C à l'extérieur.

Files :

Pour des raisons de sécurité de fonctionnement, le programmateur d'arrosage doit être utilisé uniquement avec des piles alcalines au manganèse (x 3) du type LR6 (AA) (Mignon) pour les plages de température autorisées (5 °C - +50 °C).

DANGER !

Danger d'explosion lors d'un remplacement non conforme des piles. Élimination des piles usées, voir 6. ENTREPOSAGE.

Ne pas utiliser d'accus.

Pour éviter un arrêt du programmateur d'arrosage en cas d'absence prolongée en raison d'une pile déchargée, il faut remplacer la pile lorsque l'affichage piles clignote en jaune.

Les piles ne doivent pas être retirées durant l'arrosage (cela conduit à un arrosage permanent).

Mise en service :

ATTENTION !

Le programmateur d'arrosage n'est pas homologué pour le fonctionnement en intérieur.

→ N'utiliser le programmateur d'arrosage qu'à l'extérieur.

Le programmateur d'arrosage ne doit être monté qu'à la verticale avec l'écrou de raccord vers le haut, pour empêcher la détérioration de l'eau dans le compartiment piles.

Le débit d'eau minimal pour une fonction de commutation sûre du programmateur d'arrosage est de 20 à 30 l/h. Pour le pilotage du système Micro-Drip p.ex., il faut au moins 10 à 15 unités de goutteurs 2 litres.

La température de l'eau courante doit être de 40 °C max.

→ N'utiliser que de l'eau douce non chargée.

La pression de fonctionnement minimale est de 0,5 bar, la pression maximale de 12 bars.

Éviter les charges de traction.

→ Ne pas tirer sur le tuyau raccordé.

2. FONCTION

Programmateur d'arrosage : Le programmateur d'arrosage est piloté automatiquement par la smart App GARDENA. Pour l'arrosage, on peut utiliser des arroseurs, une installation d'irrigation automatique (sprinkler) ou un système d'arrosage goutte-à-goutte.

Le programmateur d'arrosage se charge automatiquement de l'arrosage en fonction du programme mis en œuvre et peut donc également être utilisé pendant les vacances. Tôt le matin ou tard le soir, l'évaporation et donc la consommation d'eau sont les moins importantes.

Éléments de commande / affichages :

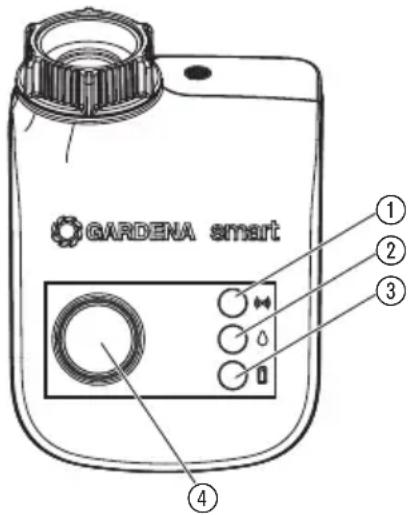

① Affichage de connexion LED / niveau de signal :

Vert clignotant : à l'ouverture de la session

Vert pendant 10 sec. : niveau de signal élevé

Jaune pendant 10 sec. : niveau de signal moyen

Rouge pendant 10 sec. : niveau de signal faible

② Arrosage actif LED :

Vert pendant 10 sec.

③ Indicateur de piles LED :

Vert pendant 20 sec. : capacité > 4 semaines

Jaune clignotant : capacité < 4 semaines

Rouge clignotant : capacité < 2 semaines

Rouge continu : pile déchargée

Lorsque l'indicateur LED est rouge, l'ouverture de la vanne n'est plus assurée. Une vanne ouverte par le programme sera refermée dans tous les cas. L'indicateur de piles est réinitialisé avec le remplacement des piles.

→ Remplacer les piles (voir 3. MISE EN SERVICE « Installation des piles »).

④ Touche Man. :

Ouverture et fermeture manuelle du début d'eau.

3. MISE EN SERVICE

Installation des piles : Les piles ne sont pas comprises dans la livraison.

Le programmateur d'arrosage doit être utilisé uniquement avec des piles alcalines au manganèse (x 3) du type LR6 (AA) (Mignon).

La durée de fonctionnement est de 6 mois lors d'un usage normal (consultation de l'appli 2 x par jour).

ATTENTION !

Ne pas utiliser d'accus !

Raccordement du programmateur d'arrosage :

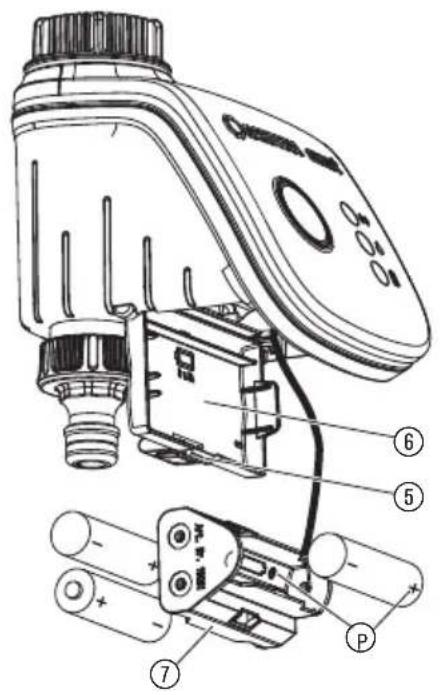

1. Appuyer sur la languette ⑤ et ouvrir le couvercle ⑥.
2. Extraire le support de piles ⑦.
3. Insérer les piles dans le support ⑦. Respecter les polarités ⑧ en ce faisant.
4. Replacer le support de piles ⑦ sur le couvercle ⑥.
5. Fermer le couvercle ⑥.

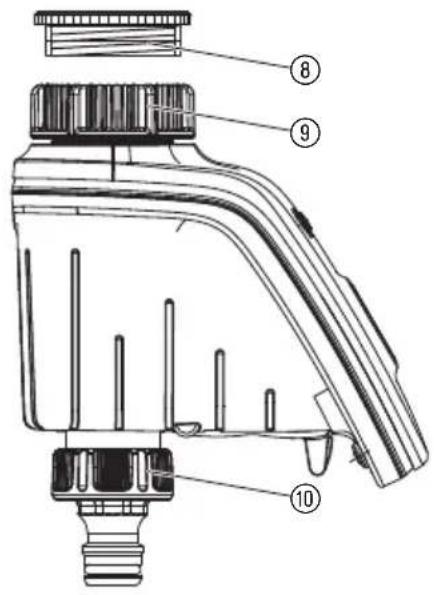

Le programmateur d'arrosage est équipé d'un écrou de raccord pour des robinets au filetage de 33,3 mm (G 1"). L'adaptateur ⑧ fourni sert au raccordement du programmateur d'arrosage aux robinets avec un filetage de 26,5 mm (G 3/4").

1. Pour les filetages de 26,5 mm (G 3/4") : Visser à la main l'adaptateur ⑧ sur le robinet (ne pas utiliser de pince).
2. Visser à la main l'écrou de raccord ⑨ du programmateur d'arrosage sur le filetage du robinet (ne pas utiliser de pince).
3. Visser le nez de robinet ⑩ sur le programmateur d'arrosage.

Pour protéger le programmateur d'arrosage contre le vol, on peut commander la sécurité antivol GARDENA, réf. 1815-00.791.00, auprès des services GARDENA.

1. Visser le collier ⑪ avec la vis ⑫ sur la face arrière du programmateur d'arrosage.
2. Utiliser le collier ⑩ pour fixer une chaîne, par exemple.

Après un vissage unique, la vis ne peut plus être desserrée.

4. UTILISATION

Utilisation avec la smart App GARDENA :

Pour l'utilisation du programmateur d'arrosage smart, un smart Gateway connecté est nécessaire.

Le smart Water Control doit être connecté via l'application GARDENA smart.

Le programmateur d'arrosage smart est commandé par la smart App GARDENA.

La smart App GARDENA peut être téléchargée sur l'App Store d'Apple ou le Google Play Store.

Réglages du programmateur d'arrosage :

• Heures de début / heures de fin de l'arrosage
• Cycle d'arrosage (jour/fréquence)
• Arrosage en fonction de la sonde
• Arrosage manuel par l'app

Réinitialisation :

Les réglages de Smart Water Control seront réinitialisés.

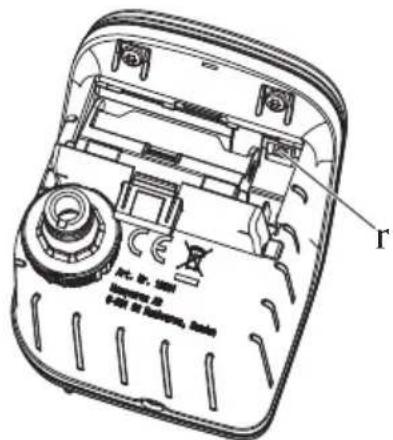

→ Appuyez sur le bouton de réinitialisation 14.

Arrosage manuel sur le programmateur d'arrosage :

La vanne peut être ouverte ou fermée manuellement à tout moment (toutefois, aucun arrosage manuel n'est possible pendant le couplage). Il est également possible de fermer avant l'heure prévue une vanne pilotée par un programme sans modifier les données du programme.

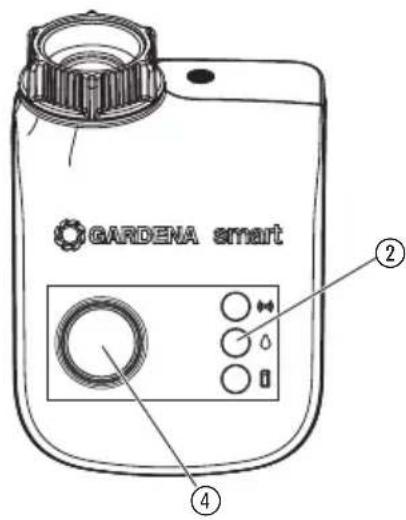

1. Appuyez sur la touche Man. ④ pour ouvrir manuellement la vanne (ou bien pour fermer une vanne ouverte).

L'arrosage actif LED ② s'allume en vert pendant 10 sec.

1. Presser la touche Man. pour fermer la vanne avant l'heure.

Lorsque le programmateur d'arrosage est en « état de veille », presser 2 fois la touche Man.

La durée d'arrosage (entre 0 et 59 min.) correspond au préRéglage de la smart App GARDENA.

Si un arrosage contrôlé par programme a été arrêté manuellement, celui-ci ne peut pas redémarrer.

Si la vanne a été ouverte manuellement, et que l'heure programmée d'enclenchement d'arrosage et la durée d'ouverture manuelle se chevauchent, l'heure de déclenchement programmée n'est pas prise en compte.

Exemple :

la vanne est ouverte manuellement à 9h00 et la durée d'ouverture est de 30 min. Dans ce cas, un programme, dont l'heure de déclenchement (START) se situe entre 9h et 9h30, ne sera pas exécuté.

5. MAINTENANCE

Nettoyage du filtre :

Nettoyer le programmateur d'arrosage :

Le filtre (13) devrait être régulièrement contrôlé et nettoyé le cas échéant.

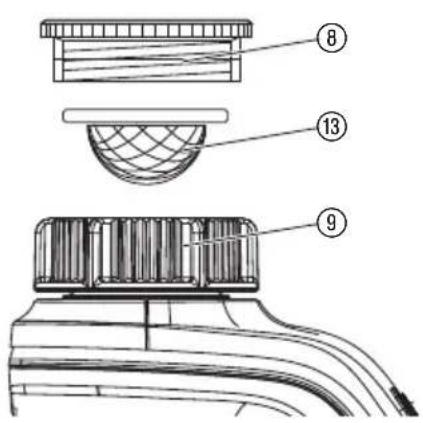

1. Dévisser à la main l'écrou de raccord ⑨ du programmateur d'arrosage du filetage du robinet (ne pas utiliser de pince).
2. Éventuellement, dévisser l'adaptateur ⑧.
3. Sortir le filtre ⑬ de l'écrou de raccord ⑨ et le nettoyer.
4. Remonter le programmateur d'arrosage (voir 3. MISE EN SERVICE « Raccordement du programmateur d'arrosage »).

Il ne faut utiliser aucun nettoyant caustique ou abrasif.

→ Nettoyer le programmateur d'arrosage avec un chiffon mouillé (ne pas utiliser de solvant).

6. ENTREPOSAGE

Mise hors service : Le lieu de rangement doit se trouver hors de portée des enfants.

1. Afin de les préserver, il convient de retirer les piles (voir 3. MISE EN SERVICE).
2. Entreposer le programmateur d'arrosage dans un endroit sec, à l'abri du gel.

Élimination des piles usées :

Remettre les piles usées à l'un des points de vente ou les éliminer en passant par votre service de recyclage municipal.

N'éliminer les piles qu'à l'état déchargé.

7. DÉPANNAGE

En cas d'incident, vous trouverez la FAQ à cette adresse :

B : www.gardena.be/fr/faq

CH : www.gardena.ch/fr/faq

Problème Cause possible Solution

Pas d'affichage LED Pile mal installée.		→ Respecter les polarités (+/-).
	Pile complètement déchargée.	→ Insérer une nouvelle pile (alcaline).
L'arrosage manuel est impossible par la touche man.	Programmateur d'arrosage en mode veille.	→ Appuyez sur la touche Man.
	Pile déchargée (l'affichage LED de la pile passé au rouge).	→ Insérer une nouvelle pile (alcaline).
	Robinet d'eau fermé.	→ Ouvrir le robinet d'eau.
Le programme d'arro-sage n'est pas exécuté (pas d'arrosage)	La vanne a été précédemment ouverte en manuel.	→ Éviter d'eventuels chevauchements de programmes.
	Robinet d'eau fermé.	→ Ouvrir le robinet d'eau.
	La sonde indique de l'humidité.	→ En cas de sécheresse, vérifier le réglage / la position de la sonde.
	Pile déchargée (l'affichage LED de la pile passé au rouge).	→ Insérer une nouvelle pile (alcaline).
Programmateur d'arrosage ne ferme pas	Quantité minimum délivrée inférieure à 20 l/h.	→ Raccorder davantage de goutteurs.

Si d'autres problèmes surgissent, veuillez contacter le service après-vente GARDENA. Les réparations sont réservées aux points de service après-vente GARDENA ou aux revendeurs spécialisés agréés par GARDENA.

8. CARACTÉRISTIQUES TECHNIQUES

	smart Water Control (réf. 19031-20)
Température de fonctionnement(à l'extérieur)	5 °C – 50 °C
SRD interne (antenne radioà courte portée)
Bande de fréquences	863 – 870 MHz
Puisance d'émissionmaximale	25 mW
Portée radio en champ libre	env. 100 m
Pression de fonctionnementmin./max.:	0,5 bar / 12 bar
Fluide acheminé Eau douce non chargée
Température max. du fluide 40 °C
Durées d'arrosage 1 min. à 10 heures
Piles à utiliser Piles alcalines au manganèse (x 3) du type LR6 (AA) Mignon
Durée de fonctionnementdes piles	env. 6 mois avec de piles alcalines (min. 2000 mAh)

Certificat de conformité aux directives européennes :

La déclaration de conformité complète se trouve à : www.gardena.com/de/smart-ce

9. ACCESSOIRES

Sécurité antivol GARDENA Réf. 1815-00.791.00 (auprès

des services GARDENA)

10. SERVICE/GARANTIE

Service : Veuillez contacter l'adresse au verso.

Garantie : GARDENA Manufacturing GmbH accorde sur cet appareil une

garantie de 2 ans (à compter de la date d'achat). Elle comprend le remplacement gratuit des pièces défectueuses ou de l'appareil, le choix en étant laissé à la libre initiative de GARDENA. En tout état de cause s'applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés (article 1641 et suivants du Code Civil). Pour que ces garanties soient valables, les conditions suivantes doivent être remplies :

• L'appareil a été manipulé de manière adéquate, suivant les instructions du mode d'emploi.
• Il n'y a eu aucun essai de réparation, ni par le client, ni par un tiers.
• Les dommages causés par une fuite ou une mauvaise installation des piles ne sont pas couverts par la garantie.
• Les dommages causés par le gel ne sont pas couverts par la garantie.

Une intervention sous garantie ne prolonge pas la durée initiale de la garantie contractuelle.

Toutes les revendications dépassant le contenu de ce texte ne sont pas couvertes par la garantie, quel que soit le motif de droit.

Pendant la période de garantie, le Service Après-Vente effectuera, à titre payant, les réparations nécessaires par suite de manipulations erronées.

En cas de problèmes avec cet appareil, veuillez contacter notre service.

9/11 Allée des pierres mayettes

92635 Gennevilliers Cedex

France

http://www.gardena.com/fr

N° AZUR : 0 810 00 78 23

(Prix d'un appel local)

Géorgie

ALD Group

Beliashvili 8

1159 Tbilissi

Grande-Bretagne

Husqvarna UK Ltd

Preston Road

39, rue Jacques Stas

Luxembourg-Gasperich

Case Postale No. 12

Luxembourg 2010

Téléphone : ([phone]

[e-mail]

Mexique

AFOSA

2635-595 Rio de Mourro

Tél. : [phone]

Fax : [phone]

[e-mail]

Roumanie

Madex International Srl

Soseaua Odaii 117-123

RO 013603 Bucuresti, S1

Tél. : [phone]

[e-mail]

Russie / Россия

ООО «Хускварна»

141400, Московская обл., г. Химки

ул. Ленинградская, д. 1

yIuaJIeHnHrpadckan.

BlaeHne 39, ctp.6

Bn3HeC LcHTp

"XIMKINBn3HecNapK",

nomeueHne OB02_04

http://www.gardena.ru

Serbie

Domel d.o.o.

Autoput za Novi Sad bb

11273 Belgrade

Téléphone : ([phone]

miroslav.iejina @ domel.rs

Singapour

Hy-Ray PRIVATE LIMITED

40 Jalan Pemimpin
