MODE D'EMPLOI 1889 GARDENA

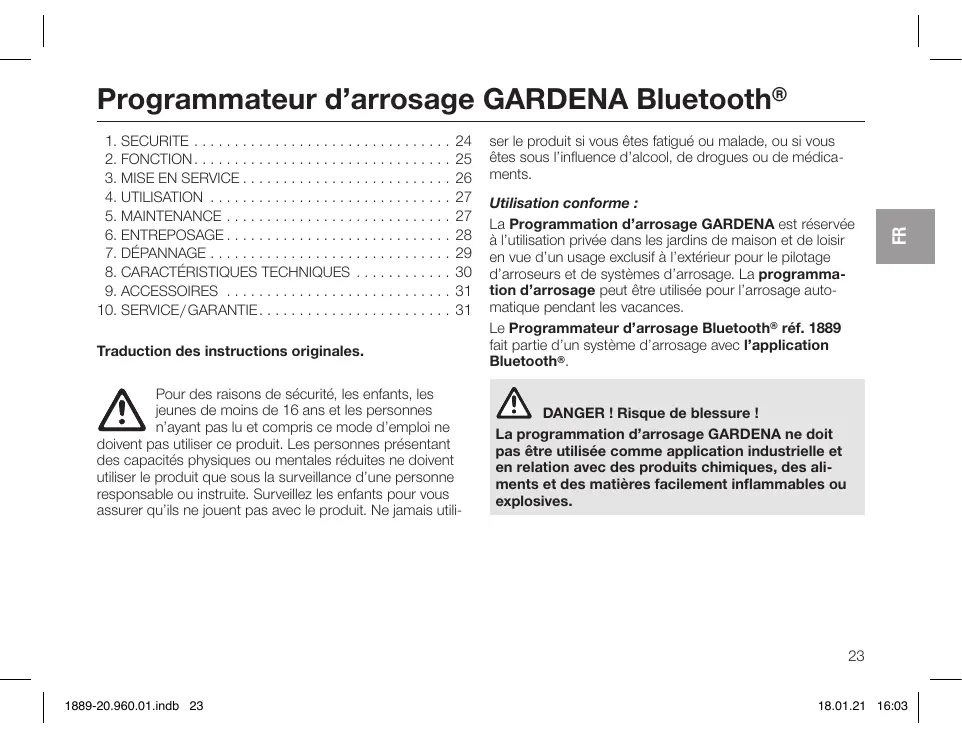

Programmateur d’arrosage GARDENA Bluetooth®

1. SECURITE 24 ser le produit si vous êtes fatigué ou malade, ou si vous

2. FONCTION 25 _ êtes sous l'influence d'alcool, de drogues ou de médica-

8. MISE EN SERVICE 26 ments.

4. UTILISATION 27 Utilisation conforme :

5. MAINTENANCE 27 ï vs

La Programmation d'arrosage GARDENA est réservée

6. ENTREPOSAGE 28 à l'utilisation privée dans les jardins de maison et de loisir

7. DÉPANNAGE 29 en vue d'un usage exclusif à l'extérieur pour le pilotage

8. CARACTÉRISTIQUES TECHNIQUES 80 d'arroseurs et de systèmes d'arrosage. La programma-

9. ACCESSOIRES 31 _tion d'arrosage peut être utlisée pour l'arrosage auto-

40. SERMICE/ GARANTIE 31 matique pendant les vacances.

Le Programmateur d'arrosage Bluetooth® réf. 1889 ï jai fait partie d'un système d'arrosage avec l'application Traduction des instructions originales. ÉTes Pour des raisons de sécurité, les enfants, les jeunes de moins de 16 ans et les personnes n'ayant pas lu et compris ce mode d'emploi ne doivent pas utiliser ce produit. Les personnes présentant des capacités physiques ou mentales réduites ne doivent utiser le produit que sous la surveillance d'une personne responsable ou instruite. Surveillez les enfants pour vous assurer qu'is ne jouent pas avec le produit. Ne jamais utili- 1889-20.960.01indb 23 Â DANGER ! Risque de blessure ! La programmation d'arrosage GARDENA ne doit pas être utilisée comme application industrielle et en relation avec des produits chimiques, des ali- ments et des matières facilement inflammables ou explosives.

IMPORTANT ! Lisez la notice d'utilisation attentivement et con- servez-la pour vous y référer ultérieurement. Pile : Pour des raisons de sécurité de fonctionnement, seule une pile alcaline au manganèse (alcaline) de 9 V type IEC 6LR61 peut être utilisée ! ÂÀ ATTENTION ! Il ne faut pas utiliser de batteries, sans quoi la durée de vie de 1 an ne saurait être garantie ! Pour éviter une défaillance du programmateur d'arrosage en cas d'absence prolongée, installez une pile neuve dès que le symbole Pile s'allume en jaune. Ceci indique que la pile est faible. Contrôlez régulièrement si les piles sont endommagées. N'utiisez pas de piles endommagées. Éloignez les enfants des piles endommagées. Mise en service : La programmation d'arrosage ne doit être montée qu'à la: verticale avec l'écrou de raccord vers le haut, pour empé- cher la pénétration de l'eau dans le compartiment piles.

1889-20.960.01indb 24 Le débit d'eau minimal pour une fonction de commutation sure de la programmation d'arrosage est de 20 à 80 V/h. Pour le pilotage du système Micro-Drip p.ex. il faut au moins 10 unités de goutteurs 2 litres. La température de l'eau courante doit être de 40 °C max. Éviter les charges de traction. — Ne pas tirer sur le tuyau raccordé. VAN ATTENTION Sile module de commande est retiré alors que la vanne est ouverte, cette demière le reste jusqu'à ce que le module de commande soit à nouveau branché. À DANGER ! Arrêt cardiaque ! Ce produit génère un champ électromagnétique en cours de fonctionnement. Dans certaines condi- tions, ce champ peut avoir des effets sur le fonction nement d'implants médicaux actifs ou passifs. Pour exclure le danger de situations pouvant entraîner des blessures graves ou mortelles, les personnes disposant d'un implant médical doivent consulter leur médecin et le fabricant de l'implant avant d'uti- liser ce produit.

Maintenez les petits enfants à l'écart pendant le VAN DANGER ! Risque d'asphyxie ! montage. Les petites pièces peuvent être avalées. Les petits enfants peuvent s'étouffer avec le sac en plastique.

Programmateur d'arrosage : @ indicateur de piles LED : Le programmateur d'arrosage GARDENA Bluetooth® Connexion réussie : Capacité jusqu'à 1 an est automatiquement configuré par l'application Jaune allumé : Capacité min. 4 semaines GARDENA Bluetooth® Rouge clignotant : Capacité max. 4 semaines Pile vide, la vanne ne s'ouvre plus. Une vanne ouverte est fermée en sécurité. L'indicateur de pile est réinitiaisé avec le remplacement Le programmateur d'arrosage se charge automatiquement de l'arrosage en fonction du programme mis en œuvre et peut donc également être utilisé pendant les vacances. de la pile. h : . @ Arrosage actif LED : Éléments de commande/affichages [fig. F1]: Vert allumé pendant 10 secondes. @ GConnection-LED : @ Touche man. : Bleu clignotant pendant 3 min. : Une pression simple sur la touche man. active la Lors de la connexion ‘demande de statut et l'état de la pile est affiché Bleu allumé pendant 10 sec. pendant 10 sec., une deuxième pression active Connexion réussie l'arrosage automatique.

Utilisation par l'application GARDENA Bluetooth® : L'application gratuite GARDENA Bluetooth® vous per met de commander le programmateur d'arrosage GARDENA Bluetooth® à tout instant. Elle peut être télé- chargée sur l'App Store d'Apple ou le Google Play Store. Réglages de la programmation d'arrosage : — D'après le calendrier dans l'application Bluetooth® Démarrage, durée, jours de l'arrosage — Au besoin dans l'application Bluetooth® Démarrage et fin — Au besoin au programmateur d'arrosage : Démarrage et fin Mise en place de la pile [fig. 11/12] : La pile n'est pas comprise dans la livraison. La durée de fonctionnement est d'env. 1 an. La période d'exploitation peut varier en fonction de la température ambiante et de la fréquence de transmission.

1. Débranchez le module de commande © de l'unité de

2. Mettez la pile ® en place dans le compartiment

à pile ©. (Respectez à cet effet à la polarité +/— La LED Comnection clignote.

8. Pressez à nouveau le module de commande ® sur

l'unité de vanne ®©.

1889-20.960.01indb 26 Raccorder le programmateur d'arrosage [fig. 13] : Le programmateur d'arrosage est équipée d'un écrou de raccord ® pour des robinets au filetage de 33,8 mm (G 1"). L'adaptateur ® fourni sert au raccordement du program- mateur d'arrosage aux robinets avec un fletage de 26,5 mm (G 8/4).

1. Pour un robinet avec filetage de 26,5 mm (G 3/4") :

Vissez à la main l'adaptateur © sur le robinet (N'utilisez pas de pince).

2. Vissez à la main l'écrou de raccord © du program-

mateur d'arrosage sur le fletage du robinet (n'utiisez pas de pince).

8. Vissez la pièce de robinet ® sur le programmateur

d'arrosage. Raccorder la sonde d'humidité (option) [fig. 14] : En plus de la commande en fonction du temps, il est égale- ment possible d'intégrer l'humidité du sol Si l'humidité du sol est suffisante, un arrosage est inter- rompu ou sauté.

1. Placez la sonde d'humidité dans la zone d'arrosage.

2. Branchez la fiche @ dans le raccord de sonde du

Arrosage manuel au programmateur d'arrosage Lfig. F1]: La vanne peut être ouverte ou fermée manuellement à tout moment. Il est également possible de fermer avant l'heure prévue une vanne pilotée par le temps sans modifier les calendriers. Lorsque le programmateur d'arrosage est en « État de veille », appuyer 2 fois sur la touche man.

1. Appuyez sur la touche man. @ pour ouvrir manuelle-

ment la vanne (ou bien pour fermer une vanne ouverte) L'arrosage actif LED ® s'allume en vert pendant 10 sec.

2. Pressez la touche man. pour fermer la vanne avant

l'heure. La durée d'arrosage correspond au préréglage de l'appli- cation GARDENA Bluetooth®. Si un arrosage piloté par le temps est arrêté manuellement, ilne peut pas reprendre.

Si la vanne a été ouverte manuellement, et que l'heure programmée d'enclenchement d'arrosage et la durée d'ouverture manuelle se chevauchent, l'heure de décien- chement programmée n'est pas prise en compte. Rétablir l'état d'usine [fig. 11/F1]: Le programmateur d'arrosage Bluetooth® est réinitialisé à l'état d'usine.

2. Maintenez la touche man. ® pressée et mettez

la pile ® en place dans le compartiment à pile ©. (Respectez à cet effet à la polarité +/—) Maintenez la touche man. © pressée pendant 10 sec. supplémentaires. Après env. 10 sec. l'état d'usine est rétabli et la LED Connection clignote.

Nettoyage du filtre [fig. M1] : Le filtre @ devrait être régulièrement contrôlé et nettoyé le cas échéant. 1889-20.960.01indb 27 Nettoyage de la programmation d'arrosage : DANGER ! Risque de blessure ! Risque de blessure et de dommage au produit.

S Ne nettoyez pas le produit avec de l'eau ou'avee N — Nettoyez le programmateur d'arrosage à l'aide d'un un jet d'eau (surtout un jet d’eau à haute pres- chiffon doux, humide. sion). = N'utilisez pas de produits chimiques, ni d'es- sence ou de solvants pour le nettoyage. Certains peuvent détruire des pièces importantes en plastique.

Mise hors service : IMPORTANT ! Le produit doit être rangé hors de portée des enfants. -> Élminez le produit par le biais de votre point de collecte

4. Retirez la pile pour la préserver (voir 3. Mise en service). et de recyclage local.

2. Rangez la pompe et le programmateur d'arrosage dans

un endroit sec, fermé et à l'abris du gel. Étmination de la plie : La pile ne doit être éliminée qu'à l'état déchargé. Élimination :

(conformément à la directive 2012/19/UE) IMPORTANT ! Le produit ne doit pas être jeté avec les déchets ? Éininezla pie uniauernen par le bis de votre port de ménagers normaux. Il doit être éliminé conformé- yc'agr ment aux prescriptions locales de protection de l'environnement en vigueur.

En cas d'incident, vous trouverez la FAQ (questions fréquemment posées) à cette adresse www.gardena.com/de/bluetooth/faq Problème Cause pos: le Remède Pas d'affichage LED La pie est mal installée. — Respecter les polarités (+/-) La pile est complètement déchargée. > Insérez une nouvelle pile L'arrosage manuel est impossible Le programmateur d'arrosage est > Appuyez à nouveau surla par la touche man. en état de veille. touche man. La pie est vide (l'affichage LED + Insérez une nouvelle pile de la pile passe au rouge). Le robinet d'eau est fermé. — Ouvrez le robinet. Le calendrier n'est pas exécuté La vanne a été précédemment ouverte > Évitez d'éventuels chevauchements. {pas d'arrosage) en manuel La pie est vide (l'affichage LED + Insérez une nouvelle pile de la pile passe au rouge). Le robinet d'eau est fermé. — Ouvrez le robinet. La programmation d'arrosage La quantité minimum délivrée est — Raccordez plus de goutteurs. ne se ferme pas inférieure à 20 Vh CONSEIL : veuillez vous adresser à votre centre de service après-vente GARDENA pour tout autre Â\ neldent. Les réparations doivent uniquement être effectuées par les centres de service après-vente GARDENA ainsi que des revendeurs autorisés par GARDENA.

Programmateur d'arrosage Valeur (réf. 1889) Bluetooth® Unité Température de fonctionnement €, 5-5 E SRD interne (antenne radio à courte portée) Bande de fréquences GHz 2402-2480 Puissance d'émission maximale _mW 10 Portée radio en champ libre (env) m 25 Prnesion de fnconnamant bar 05/12 Fluide acheminé Eau douce non chargée Pile à utiliser 1 x pile alcaline au manganèse (alcaline) 9 V type IEC 6LRGT Durée de fonctionnement de à ; la pile (env.) Déclaration de conformité UE Par la présente, GARDENA Manufacturing GmbH déclare que le type d'installation radioélectrique (réf. 1889) est conforme à la directive 2014/S8/UE. Le texte intégral de la déclaration de conformité européenne est disponible sur Internet à l'adresse suivante http://www.gardena.com/int/support/safety-regulations

Sonde d'humidité GARDENA Pour arroser en fonction de l'humidité du sol. réf. 1867 Sécurité antivol GARDENA Pour la sécurité antivol du programmateur réf. 1815-00.791.00 d'arrosage {par le service après vente GARDENA)

10. SERVICE/GARANTIE

Service : Cette garantie de fabricant est limitée à la livraison de Veuillez contacter l'adresse au verso. remplacement et à la réparation en vertu des conditions mentionnées ci-avant. D'autres prétentions à notre encontre en tant que fabricant, par exemple dommages et intérêts, Déclaration de garantie : ne sont pas fondées par la garantie de fabricant. Cette Vous pouvez consulter la garantie de fabricant sous : garantie de fabricant ne concerne bien évidemment pas les www.gardena.com/warranty ou réclamations de garantie existantes, légales et contrac- au n° de téléphone +49731 4903773 tuelles envers le revendeur/l'acheteur. La garantie de fabricant est soumise au droit de la République Fédérale d'Alemagne.

Attribution des marques, pied de page La marque verbale et les logos Bluetooth® sont des D'autres marques et noms commerciaux appartiennent marques déposées détenues par Bluetooth SIG, Inc. et à leurs détenteurs respectifs. GARDENA utiise de telles marques sous licence. Responsabilité produit Conformément à la loi relative à la responsabilité du fait des n'ont pas été correctement réparés par un partenaire produits défectueux, nous déclarons expressément par d'entretien agréé GARDENA ou si des pièces d'origine la présente que nous déclnons toute responsabilité pour les GARDENA ou des pièces agréées GARDENA n'ont pas dommages résultant de nos produits, si lesdits produits été utilisées.
