MANUALE UTENTE ESL 464 WINNY

ETICHETTA DI IDENTIFICAZIONE E COMPONENTI

DELLA MACCHINA Livello potenza acustica secondo la direttiva 2000/14/CE Marchio di conformità secondo la direttiva 98/37/CEE (2006/42/CE dal 29/12/2009) Anno di fabbricazione Tipo di rasaerba Numero di matricola Nome e indirizzo del Costruttore Codice Articolo nemse Ra Immediatamente dopo l'acquisto della macchina, trascrivere i numeri di identificazione (3 - 5 - 6) negli appositi spazi sull'ultima pagina del manua- le.

11. Chassis 12. Motore 13. Coltello (Lama) 14. Parasassi

15. Sacco di raccolta 16. Manico 17. Comando acceleratore

freno motore 19. Leva innesto trazione

24. Aresto motore 25. Trazione inserita

26. Riposo 27. Awiamento motore

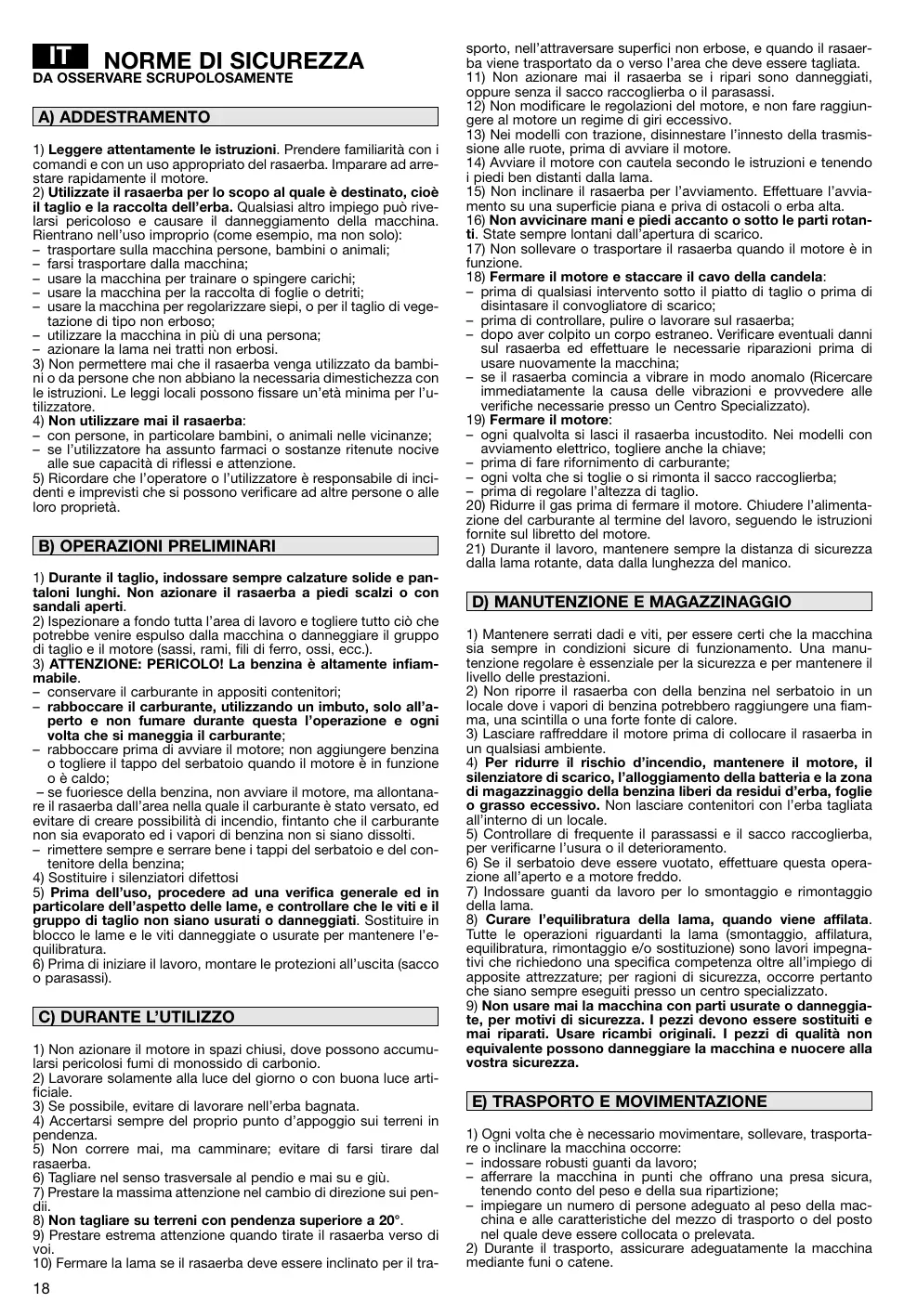

PRESCRIZIONI DI SICUREZZA - || vostro rasaerba deve essere utilizzato con prudenza. À tale scopo, sulla macchina sono stati posti dei pittogram- mi, destinati a ricordani le principal precauzioni d'uso. Il loro significato spiegato qui di seguito. Vi raccomandiamo inoltre di leggere attentamente le norme di sicurezza riportate nell'apposito capitolo del presente libretto.

51. Attenzione: Leggere il ibretto di istruzioni prima di usare la macchina.

52. Rischio di espulsione. Tenere le persone al di fuori dell'area di lavoro,

53. Rischio di tagli. Lame in movimento. Non introdurre mani o piedi allin-

terno dell'alloggiamento lama.

54. Solo per rasaërba con motore elettrico

55. Attenzione: La lama continua a ruotare per un po’ di tempo anche

dopo lo spegnimento della macchina

56. Attenzione: Scollegare il cappuccio della candela prima di effettuare

qualsiasi operazione di manutenzione o riparazione.

87. Solo per rasaerba con motore elettrico.

Valori massimi di rumorosità e vibrazioni Per Modell 414 464 534 Live di presione acusica arecchio operators {in base alla norma 81/1051/CEF - Incertezza di misura (2006/42/CE - EN 27574) db(A) 78,4 79,6 80,3 db(A) 0,7 06 0,7 Livello di potenza acustica misurato (in base alla direttiva 2000/14/CE, 2005/88/C8 - Incertezza di misura (2006/42/CE - EN 27574) Livello di potenza acustica garantito (in base alla direttiva 2000/14/CE, 2005/88/CE). db(A) 96 96 98 - m/s: 12,6 4,07 5,23 .m/s 04 04 04 Livello di vibrazioni (in base alla norma EN 1033) - Incertezza di misura (2006/42/CE - EN 12096)

1) Leggere attentamente le istruzioni. Prendere familarità con i

comandi e con un uso appropriato del rasaerba. Imparare ad arre- stare rapidamente il motore.

2) Utilizzate il rasaerba per lo scopo al quale à destinato, cioë

il taglio e la raccolta dell'erba, Qualsiasi altro impiego puè rive- larsi pericoloso e causare il danneggiamento della macchina. Rientrano nell'uso improprio (come esempio, ma non solo): — trasportare sulla macchina person, bambini o animali: — farsi trasportare dalla macchina: — usare la macchina per trainare o spingere carichi; — usare la macchina per la raccolta di foglie o detriti; — usare la macchina per regolarizzare siepi, o per il taglio di vege- tazione di tipo non erboso; — utlizzare la macchina in più di una persona; — azionare la lama nei tratti non erbosi.

3) Non permettere mai che il rasaerba venga utilizzato da bambi-

ni o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono fissare un'età minima per lu- tilizzatore.

4) Non utilizzare mai il rasaerba:

— con persone, in particolare bambini, o animali nelle vicinanze: — se l’utilizzatore ha assunto farmaci o sostanze ritenute nocive alle sue capacità di riflessi e attenzione.

5) Ricordare che l’operatore o l’utilizzatore à responsabile di inci-

denti e imprevisti che si possono veriicare ad altre persone o alle loro proprietà.

[B) OPERAZIONI PRELIMINARI ]

1) Durante il taglio, indossare sempre calzature solide e pan-

taloni lunghi. Non azionare il rasaerba a piedi scalzi o con sandal aperti.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ci che

potrebbe venire espulso dalla macchina 0 danneggiare il gruppo di taglio e il motore (sassi, rami, fl di ferro, ossi, ecc.).

3) ATTENZIONE: PERICOLO! La benzina à altamente

mabile. — conservare il carburante in appositi contenitori; — rabboccare il carburant, utilizzando un imbuto, solo all’a- perto e non fumare durante questa l’operazione e ogni volta che si maneggia il carburante: — rabboccare prima di awviare il motore; non aggiungere benzina o togliere il tappo del serbatoio quando il motore & in funzione o à caldo: - se fuoriesce della benzina, non awviare il motore, ma allontana- re il rasaerba dall'area nella quale il carburante à stato versato, ed evitare di creare possibilità di incendio, fintanto che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti. — rimettere sempre e serrare bene i tappi del serbatoio e del con- tenitore della benzina;

4) Sostituire i silenziatori difettosi

5) Prima dell'uso, procedere ad una verifica generale ed

particolare dell’aspetto delle lame, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco le lame e le viti danneggiate o usurate per mantenere l'e- quilibratura.

6) Prima di iniziare il lavoro, montare le protezioni all'uscita (sacco

1) Non azionare il motore in spazi chiusi, dove possono accumu-

larsi pericolosi fumi di monossido di carbonio.

2) Lavorare solamente al luce del giom 0 con buona luce ar

3) Se possibile, evitare di lavorare nell'erba bagnata.

4) Accertarsi sempre del proprio punto d'appoggio sui terreni in

5) Non correre mai, ma camminare; evitare di farsi tirare dal

6) Tagliare nel senso trasversale al pendio e mai su e giù.

7) Prestare la massima attenzione nel cambio di direzione sui pen-

8) Non tagliare su terreni con pendenza superiore a 20°.

9) Prestare estrema attenzione quando tirate il rasaerba verso di

10) Fermare la lama se il rasaerba deve essere inclinato per il tra-

sporto, nellattraversare superfici non erbose, e quand il rasaer- ba viene trasportato da o verso l’area che deve essere tagliata.

11) Non azionare mai il rasaerba se i ripari sono danneggiati,

oppure senza il sacco raccoglierba o il parasassi.

12) Non modificare le regolazioni del motore, e non fare raggiun-

gere al motore un regime di giri eccessivo.

13) Nei modell con trazione, disinnestare l'innesto della trasmis-

sione alle ruote, prima di avviare il motore.

14) Avviare il motore con cautela secondo le istruzioni e tenendo

i piedi ben distanti dalla lama.

15) Non inclinare il rasaerba per l'avviamento. Effettuare l'avvia-

mento su una superficie piana e priva di ostacoli o erba alta.

16) Non avvicinare mani e piedi accanto o sotto le parti rotan-

ti. State sempre lontani dall'apertura di scarico.

17) Non sollevare o trasportare il rasaerba quando il motore à in

19) Fermare il motore e staccare il cavo della candela:

ima di qualsiasi intervento sotto il piatto di taglio o prima di isintasar I convogliatore di Scarico! — prima di controllare, pulire o lavorare sul rasaerba: — dopo aver colpito un corpo estraneo. Verificare eventuali danni sul rasaerba ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina; — se il rasaerba comincia a vibrare in modo anomalo (Ricercare immediatamente la causa delle vibrazioni e prowvedere alle verifiche necessarie presso un Centro Specializzato).

19) Fermare il motore:

— ogni qualvolta si lasci il rasaerba incustodito. Nei modelli con awviamento elettrico, togliere anche la chiave: — prima di fare rifornimento di carburante; — ogni volta che si toglie o si rimonta il sacco raccoglierba; — prima di regolare l'altezza di taglio.

20) Ridurre il gas prima di fermare il motore. Chiudere l'alimenta-

zione del carburante al termine del lavoro, seguendo le istruzioni fornite sul libretto del motore.

21) Durante il lavoro, mantenere sempre la distanza di sicurezza

dalla lama rotante, data dalla lunghezza del manico.

[D) MANUTENZIONE E MAGAZZINAGGIO ]

1) Mantenere serrati dadi e viti, per essere certi che la macchina

sia sempre in condizioni sicure di funzionamento. Una manu- tenzione regolare à essenziale per la sicurezza e per mantenere il livello delle prestazioni.

2) Non riporre il rasaerba con della benzina nel serbatoio in un

locale dove i vapori di benzina potrebbero raggiungere una fiam- ma, una scintila o una forte fonte di calore.

8) Lasciare raffreddare il motore prima di collocare il rasaerba in

un qualsiasi ambiente.

4) Per ridurre il rischio d’incendio, mantenere il motore, il

silenziatore di scarico, l’alloggiamento della batteria e la zona di magazzinaggio della benzina liberi da residui d’erba, foglie © grasso eccessivo. Non lasciare contenitori con l'erba tagliata all’interno di un locale.

5) Controllare di frequente il parassassi e il sacco raccoglierba,

per verificarne l’usura o il deterioramento.

6) Se il serbatoio deve essere vuotato, effettuare questa opera-

zione all'aperto e a motore freddo.

7) Indossare guanti da lavoro per lo smontaggio e rimontaggio

8) Curare l'equilibratura della lama, quando viene affilata.

Tutte le operazioni riguardanti la lama (smontaggio, afflatura, equilibratura, rimontaggio e/o sostituzione) sono lavori impegna- tivi che richiedono una specifica competenza oltre allimpiego di apposite attrezzature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguiti presso un centro specializzato.

9) Non usare mai la macchina con parti usurate 0 danneggi

te, per motivi di sicurezza, | pezzi devono essere sostituiti e mai riparati. Usare ricambi originali. | pezzi di qualità non equivalente possono danneggiare la macchina e nuocere alla vostra sicurezza.

[E) TRASPORTO E MOVIMENTAZIONE ]

1) Ogni volta che à necessario movimentare, sollevare, trasporta-

re 0 inclinare la macchina occorre: — indossare robusti guanti da lavoro; — afferrare la macchina in punti che offrano una presa sicura, tenendo conto del peso e della sua ripartizione: impiegare un numero di persone adeguato al peso della mac- china e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata.

2) Durante il trasporto, assicurare adeguatamente la macchina

mediante funi o catene.

NORME D'USO Per il motore e la batteria (se prevista) leggere i relativi ma- nuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenuti nel testo e le rispettive figure (poste alle pagg. 2 - 3) à data dal numero che precede ciascun paragrafo.

[1:-COMPLETARE IL MONTAGGIO ]

(1). Le posizioni della leva sono indicate dalla relativa targhetta. Su alcuni modelli à previsto un motore a regime fisso, senza necessità di acceleratore. 2:27 1 freno della lama à comandato dalla leva (1), che dovrà essere tenuta contro il manico per l'avviamento e durante il funzionamento del rasaerba. Il motore si arresta al rilascio della leva. 2.3] Nei modelli con trazione, l'avanzamento del rasaerba NOTA - La macchina pud essere fornita con alcuni compo- nenti già montati. ATTENZIONE - Lo sballaggio e il completamento del mon- taggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degl posizioni locali vigenti imballi deve avver secondo le dis- Manico tipo “l” - senza regolazione altezza - Montare la parte inferiore del manico (1) ai fori laterali dello chassis, fis- sandola mediante la viteria (2) in dotazione. Montare la parte superiore (3) utilizzando la viteria (4) in dotazione, curando il corretto posizionamento della spirale (5) di guida della fune di awiamento. Su alcuni modelli: collegare il cavo del freno motore (6) aggan- ciando il terminale (7) del fllo allapposito foro della leva di comando (8); quindi fissare il supporto del cavo (62) al mani- co mediante la viteria (9), come indicato. Fissare i cavi dei comandi utilizzando le fascette (10). [1] Manico tipo “Il” - con regolazione altezza - Riportare nella posizione di lavoro la parte inferiore del manico (1), già premontata, e bloccaria tramite le manopole inferiori (2), aven- do cura che i due perni (8) rimangano inseriti nei rispettivi fori

Montare la parte superiore (8) utlizzando la viteria (6) in dota- zione, curando il corretto posizionamento della spirale (7) di guida della fune di avviamento. Su alcuni modelli: collegare il cavo del freno motore (8) aggan- ciando il terminale (9) del filo allapposito foro della leva di comando (10); quindi fissare il support del cavo (Ba) al mani- co mediante la viteria (11), come indicato. Fissare i cavi dei comandi utilizzando le fascette (12). Allentando le manopole (2) à possible regolare il manico a due diverse altezze. [24] Nel caso di sacco rigido: Separare accuratamente la piastrina (1) e le rondelle (2) dalla parte superiore del sacco (3). Eliminare le due rondelle (2) e montare la piastrina (1) sulla parte superiore del sacco (3), inse- rendola a scatto. Montare le due parti del sacco (3) e (4), aven- do cura di inserire a fondo gli agganci nelle sedi, fino ad awver- tire lo scatto e fissarie tramite le viti (5) in dotazione. Nel caso di sacco in plastica e tela: Introdurre il telaio (15) nel sacco (17) e agganciare tutti i profili in plastica (18), aiutandosi con un cacciavite, come indicato nella figura. Inserire a fondo il bordo perimetrale (19) della tela nella scanalatura della parte in plastica (13), partendo a 5 - 7 mm dalle estremità. [31 Nei modelli provvisti di aviamento elettrico, collegare il cavo della batteria al connettore del cablaggio generale del rasaerba.

C2. DESCRIZIONE DEI COMANDI ]

[ZT] L'acceleratore (se à previsto) à comandato dalla leva avviene portando la leva (1) verso il manico. || rasaerba smette di avanzare al rilascio della leva. [2:41 La regolazione dell'altezza di taglio si effettua per mezzo delle apposite leve (1). Su alcuni model, rimuovere il copridisco (2) e svitare il perno (3) con la chiave (4) in dotazio- ne; posizionare le ruote nel foro (5) corrispondente all'altezza di taglio desiderata e serrare a fond il pero (8) con la chiave (4). Le quattro ruote dovranno essere regolate alla medesima altez- za. ESEGUIRE L'OPERAZIONE À COLTELLO FERMO.

[S: TAGLIO DELLERBA ]

[ET] sollevare il parasassi e agganciare correttamente il sacco (1), come indicato nella figura. [321 per l'awiamento, seguire le indicazioni del libretto del motore, quindi tirare la leva del freno della lama (1) contro il manico e dare un deciso strappo dalla manopola della fune di awviamento (2). Nei modelli prowvisti di awviamento elettrico, tirare la leva del freno della lama (1) contro il manico e ruotare la chiave di con- tatto (9). [8:31 L'aspetto del prato sarà migliore se i tagli saranno effet- tuati sempre alla stessa altezza 6 altemativamente nelle due direzioni.

CONSIGLI PER LA CURA DEL PRATO

Ogni tipologia di erba presenta caratteristiche diverse e pu richiedere quindi diverse modalità per la cura del prato legge- re sempre le indicazioni contenute nelle confezioni delle sementi riguardo l’altezza di rasatura, rapportate alle condizio- ni di crescita della zona in cui si opera. Occorre tenere presente che la maggior parte dell'erba à com- posta da uno stelo e da una o più foglie. Se le foglie vengono tagliate completamente, il prato si danneggia e la ricrescita sarà più difficile. In linea generale, possono valere le seguenti indicazioni: — un taglio troppo basso provoca strappi e diradamenti nel tappeto erboso, con un aspetto “a macchie”; — in estate, il taglio deve essere più alto per evitare il dissec- camento del terreno; — non tagliare l’erba quando è bagnata: cio puè ridurre l'effi- cienza della lama per l'erba che vi si attacca e provocare strappi nel tappeto erboso: nel caso di erba particolarmente alta, à bene eseguire una prima rasatura alla massima altezza consentita dalla mac- china, seguita da una seconda rasatura a distanza di due o tre giorni. Al termine del lavoro, rilasciare la leva (1) del freno e scollegare il cappuccio della candela (2). Nei modelli che ne sono prowvisti, togliere la chiave di contatto (3). ATTENDERE L'ARRESTO DELLA LAMA prima di effettuare qualsiasi tipo di intervento

[4: MANUTENZIONE ORDINARIA ] [6. ACCESSORI ] IMPORTANTE - La manutenzione regolare e accurata è indispensabile per mantenere nel tempo i livelli di sicurez- za e le prestazioni originali della macchina. Conservare il rasaerba in luogo asciutto.

1) Indossare robusti guanti da lavoro prima di ogni intervento

di pulizia, manutenzione o regolazione sulla macchina.

2) Lavare accuratamente la macchina con acqua dopo ogni

taglio; rimuovere i detriti d’erba e il fango accumulati allin- terno dello chassis per evitare che, disseccandosi, possano rendere difficoltoso il successivo avviamento. La verniciatura della parte interna dell chassis puè stac- carsi nel tempo per l’azione abrasiva dell'erba tagliata; in questo caso, intervenire tempestivamente ritoccando la ver- niciatura con una pittura antiruggine, per prevenire la for- mazione di ruggine che porterebbe alla corrosione del metallo. Nel caso fosse necessario accedere alla parte inferiore, inclinare la macchina esclusivamente dal lato indicato sul libretto del motore, seguendo le relative istruzioni. Evitare di versare benzina sulle parti in plastica del motore o della macchina per evitare di danneggiarle, e ripulire imme- diatamente ogni traccia di benzina eventualmente versata. La garanzia non copre i danni alle parti in plastica causati dalia benzina.

[ÆTT ogni intervento sulla lama à opportuno che venga ese- guito presso un Centro specializzato, che dispone delle attrez- Zature più idonee. Su questa macchina è previsto l'impiego di lame riportanti il codice: 81004360/3 (per modello 41) 81004365/3 (per modello 46) 81004381/1 (per modello 53) Le lame dovranno sempre essere marcate A. Data l'evoluzio- ne del prodotto, le lame sopra citate potrebbero essere sosti- tuite nel tempo da altre, con caratteristiche analoghe di inter- cambiabilità e sicurezza di funzionamento. Rimontare la lama (2) con il codice e la marcatura rivoite verso il terreno, seguendo la sequenza indicata nella figura. Serrare la vite centrale (1) con una chiave dinamometrica, tara- ta a 85-40 Nm. [Æ21 per ricaricare una batteria scarica, collegarla al carica batterie (1) secondo le istruzioni del libretto di manutenzione della batteria. Non collegare il carica batteria direttamente al morsetto del motore. Non à possibile avviare il motore utilizzando il carica batteria come fonte di alimentazione, poiché quest'ultimo potrebbe danneggiarsi. Se si prevede di non utilizzare il rasaerba per un lungo periodo, scollegare la batteria dal cablaggio del motore, assicurando comunque un buon livello di carica.

C5: TUTELA AMBIENTALE ]

La tutela dell'ambiente deve essere un aspetto rilevante e prio- ritario nell’uso della macchina, a beneficio della convivenza civile e dell’ambiente in cui viviamo. — Evitare di essere un elemento di disturbo neï confronti del vicinato. — Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta dopo il taglio. — Seguire scrupolosamente le norme locali per lo smaltimento di imballi, ol, benzina, batterie, filtri, parti deteriorate o qual- siasi elemento a forte impatto ambientale; questi rifiuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che prov- vederanno al riciclaggio dei materiali. Al momento della messa fuori servizio, non abbandonare la macchina nel'ambiente, ma rivolgersi a un centro di raccol- ta, secondo le norme locali vigenti.

ATTENZIONE: Per la vostra sicurezza è tassativamente vieta- to montare qualsiasi altro accessorio oltre a quelli inclusi nell_elenco seguente, progettati espressamente per il modello e il tipo della vostra macchina. CGT] kit “Mulching” (se non fornito in dotazione) Sminuzza finemente l'erba tagliata e la lascia sul prato, in alter- nativa alla raccolta nel sacco. In caso di qualsiasi dubbio o problema, non esitate a contatta- re il Servizio Assistenza più vicino o il Vostro Rivenditore.
