MANUALE UTENTE ESL 534 WINNY

ETICHETTA DI IDENTIFICAZIONE E COMPONENTI

1. Livello potenza acustica secondo la direttiva 2000/14/CE

2. Marchio di conformità secondo la direttiva 98/37/CEE (2006/42/CE dal

3. Anno di fabbricazione

5. Numero di matricola

6. Nome e indirizzo del Costruttore

Immediatamente dopo l’acquisto della macchina, trascrivere i numeri di identificazione (3 - 5 - 6) negli appositi spazi sull’ultima pagina del manuale.

11. Chassis 12. Motore 13. Coltello (Lama) 14. Parasassi

15. Sacco di raccolta 16. Manico 17. Comando acceleratore 18. Leva

freno motore 19. Leva innesto trazione

DESCRIZIONE DEI SIMBOLI RIPORTATI SUI COMANDI

21. Lento 22. Veloce 23. Starter

24. Arresto motore 25. Trazione inserita

26. Riposo 27. Avviamento motore

PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve essere utilizzato con prudenza. A tale scopo, sulla macchina sono stati posti dei pittogrammi, destinati a ricordarvi le principali precauzioni d’uso. Il loro significato è spiegato qui di seguito. Vi raccomandiamo inoltre di leggere attentamente le norme di sicurezza riportate nell’apposito capitolo del presente libretto.

51. Attenzione: Leggere il libretto di istruzioni prima di usare la macchina.

52. Rischio di espulsione. Tenere le persone al di fuori dell’area di lavoro,

53. Rischio di tagli. Lame in movimento. Non introdurre mani o piedi all’interno dell’alloggiamento lama.

54. Solo per rasaerba con motore elettrico

55. Attenzione: La lama continua a ruotare per un po’ di tempo anche

dopo lo spegnimento della macchina

56. Attenzione: Scollegare il cappuccio della candela prima di effettuare

qualsiasi operazione di manutenzione o riparazione.

57. Solo per rasaerba con motore elettrico.

Livello di pressione acustica orecchio operatore (in base alla norma 81/1051/CEE) ............................ db(A) 78,4 79,6 80,3 - Incertezza di misura (2006/42/CE - EN 27574) ..... db(A) 0,7 0,6 0,7 Livello di potenza acustica misurato (in base alla direttiva 2000/14/CE, 2005/88/CE) ........................... db(A) 94,0 94,9 96,3 - Incertezza di misura (2006/42/CE - EN 27574)...... db(A) 0,2 0,2 0,2 Livello di potenza acustica garantito (in base alla direttiva 2000/14/CE, 2005/88/CE) ........................... db(A) 96

Livello di vibrazioni (in base alla norma EN 1033) .... m/s 12,6 4,07 5,23 - Incertezza di misura (2006/42/CE - EN 12096) ...... m/s2 0,4 0,4 0,4

ÙËÓ ÂÚÈÔ¯‹ ÂÚÁ·Û›·˜.

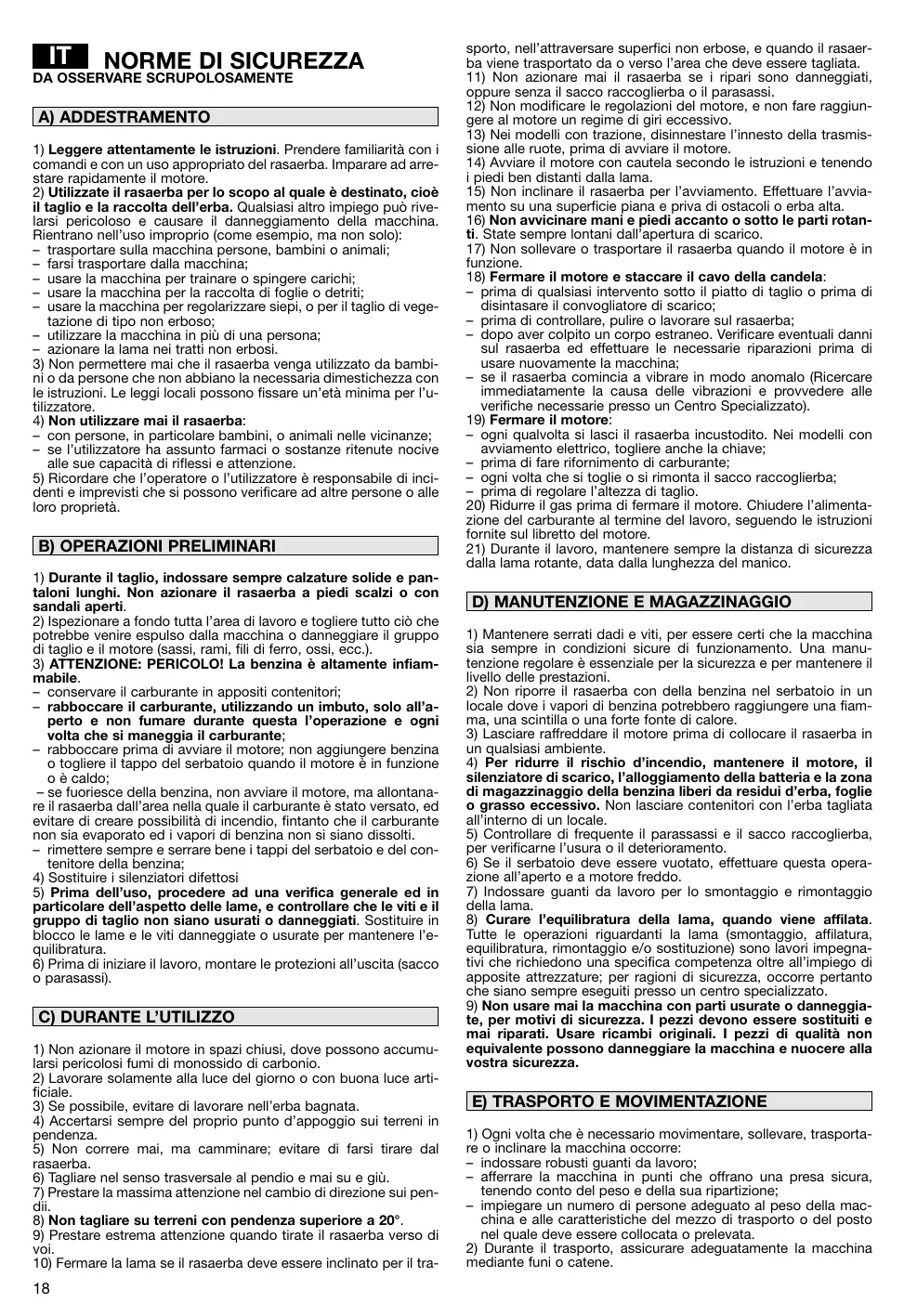

1) Leggere attentamente le istruzioni. Prendere familiarità con i

comandi e con un uso appropriato del rasaerba. Imparare ad arrestare rapidamente il motore.

2) Utilizzate il rasaerba per lo scopo al quale è destinato, cioè

il taglio e la raccolta dell’erba. Qualsiasi altro impiego può rivelarsi pericoloso e causare il danneggiamento della macchina. Rientrano nell’uso improprio (come esempio, ma non solo): – trasportare sulla macchina persone, bambini o animali; – farsi trasportare dalla macchina; – usare la macchina per trainare o spingere carichi; – usare la macchina per la raccolta di foglie o detriti; – usare la macchina per regolarizzare siepi, o per il taglio di vegetazione di tipo non erboso; – utilizzare la macchina in più di una persona; – azionare la lama nei tratti non erbosi. 3) Non permettere mai che il rasaerba venga utilizzato da bambini o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono fissare un’età minima per l’utilizzatore.

4) Non utilizzare mai il rasaerba:

– con persone, in particolare bambini, o animali nelle vicinanze; – se l’utilizzatore ha assunto farmaci o sostanze ritenute nocive alle sue capacità di riflessi e attenzione. 5) Ricordare che l’operatore o l’utilizzatore è responsabile di incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà.

B) OPERAZIONI PRELIMINARI

1) Durante il taglio, indossare sempre calzature solide e pantaloni lunghi. Non azionare il rasaerba a piedi scalzi o con sandali aperti.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che

potrebbe venire espulso dalla macchina o danneggiare il gruppo di taglio e il motore (sassi, rami, fili di ferro, ossi, ecc.).

3) ATTENZIONE: PERICOLO! La benzina è altamente infiammabile.

– conservare il carburante in appositi contenitori; – rabboccare il carburante, utilizzando un imbuto, solo all’aperto e non fumare durante questa l’operazione e ogni volta che si maneggia il carburante; – rabboccare prima di avviare il motore; non aggiungere benzina o togliere il tappo del serbatoio quando il motore è in funzione o è caldo; – se fuoriesce della benzina, non avviare il motore, ma allontanare il rasaerba dall’area nella quale il carburante è stato versato, ed evitare di creare possibilità di incendio, fintanto che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti. – rimettere sempre e serrare bene i tappi del serbatoio e del contenitore della benzina;

4) Sostituire i silenziatori difettosi

5) Prima dell’uso, procedere ad una verifica generale ed in

particolare dell’aspetto delle lame, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco le lame e le viti danneggiate o usurate per mantenere l’equilibratura.

6) Prima di iniziare il lavoro, montare le protezioni all’uscita (sacco

C) DURANTE L’UTILIZZO

1) Non azionare il motore in spazi chiusi, dove possono accumularsi pericolosi fumi di monossido di carbonio.

2) Lavorare solamente alla luce del giorno o con buona luce artificiale.

3) Se possibile, evitare di lavorare nell’erba bagnata.

4) Accertarsi sempre del proprio punto d’appoggio sui terreni in

5) Non correre mai, ma camminare; evitare di farsi tirare dal

6) Tagliare nel senso trasversale al pendio e mai su e giù.

7) Prestare la massima attenzione nel cambio di direzione sui pendii.

8) Non tagliare su terreni con pendenza superiore a 20°.

9) Prestare estrema attenzione quando tirate il rasaerba verso di

10) Fermare la lama se il rasaerba deve essere inclinato per il tra-

sporto, nell’attraversare superfici non erbose, e quando il rasaerba viene trasportato da o verso l’area che deve essere tagliata.

11) Non azionare mai il rasaerba se i ripari sono danneggiati,

oppure senza il sacco raccoglierba o il parasassi.

12) Non modificare le regolazioni del motore, e non fare raggiungere al motore un regime di giri eccessivo.

13) Nei modelli con trazione, disinnestare l’innesto della trasmissione alle ruote, prima di avviare il motore.

14) Avviare il motore con cautela secondo le istruzioni e tenendo

i piedi ben distanti dalla lama. 15) Non inclinare il rasaerba per l’avviamento. Effettuare l’avviamento su una superficie piana e priva di ostacoli o erba alta.

16) Non avvicinare mani e piedi accanto o sotto le parti rotanti. State sempre lontani dall’apertura di scarico.

17) Non sollevare o trasportare il rasaerba quando il motore è in

18) Fermare il motore e staccare il cavo della candela:

– prima di qualsiasi intervento sotto il piatto di taglio o prima di disintasare il convogliatore di scarico; – prima di controllare, pulire o lavorare sul rasaerba; – dopo aver colpito un corpo estraneo. Verificare eventuali danni sul rasaerba ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina; – se il rasaerba comincia a vibrare in modo anomalo (Ricercare immediatamente la causa delle vibrazioni e provvedere alle verifiche necessarie presso un Centro Specializzato).

19) Fermare il motore:

– ogni qualvolta si lasci il rasaerba incustodito. Nei modelli con avviamento elettrico, togliere anche la chiave; – prima di fare rifornimento di carburante; – ogni volta che si toglie o si rimonta il sacco raccoglierba; – prima di regolare l’altezza di taglio. 20) Ridurre il gas prima di fermare il motore. Chiudere l’alimentazione del carburante al termine del lavoro, seguendo le istruzioni fornite sul libretto del motore.

21) Durante il lavoro, mantenere sempre la distanza di sicurezza

dalla lama rotante, data dalla lunghezza del manico.

D) MANUTENZIONE E MAGAZZINAGGIO

1) Mantenere serrati dadi e viti, per essere certi che la macchina

sia sempre in condizioni sicure di funzionamento. Una manutenzione regolare è essenziale per la sicurezza e per mantenere il livello delle prestazioni.

2) Non riporre il rasaerba con della benzina nel serbatoio in un

locale dove i vapori di benzina potrebbero raggiungere una fiamma, una scintilla o una forte fonte di calore.

3) Lasciare raffreddare il motore prima di collocare il rasaerba in

un qualsiasi ambiente.

4) Per ridurre il rischio d’incendio, mantenere il motore, il

silenziatore di scarico, l’alloggiamento della batteria e la zona di magazzinaggio della benzina liberi da residui d’erba, foglie o grasso eccessivo. Non lasciare contenitori con l’erba tagliata all’interno di un locale.

5) Controllare di frequente il parassassi e il sacco raccoglierba,

per verificarne l’usura o il deterioramento.

6) Se il serbatoio deve essere vuotato, effettuare questa operazione all’aperto e a motore freddo.

7) Indossare guanti da lavoro per lo smontaggio e rimontaggio

8) Curare l’equilibratura della lama, quando viene affilata.

Tutte le operazioni riguardanti la lama (smontaggio, affilatura, equilibratura, rimontaggio e/o sostituzione) sono lavori impegnativi che richiedono una specifica competenza oltre all’impiego di apposite attrezzature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguiti presso un centro specializzato. 9) Non usare mai la macchina con parti usurate o danneggiate, per motivi di sicurezza. I pezzi devono essere sostituiti e mai riparati. Usare ricambi originali. I pezzi di qualità non equivalente possono danneggiare la macchina e nuocere alla vostra sicurezza.

E) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario movimentare, sollevare, trasportare o inclinare la macchina occorre:

– indossare robusti guanti da lavoro; – afferrare la macchina in punti che offrano una presa sicura, tenendo conto del peso e della sua ripartizione; – impiegare un numero di persone adeguato al peso della macchina e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata.

2) Durante il trasporto, assicurare adeguatamente la macchina

mediante funi o catene.

Per il motore e la batteria (se prevista) leggere i relativi manuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenuti nel testo e le rispettive figure (poste alle pagg. 2 - 3) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA - La macchina può essere fornita con alcuni componenti già montati. ATTENZIONE - Lo sballaggio e il completamento del montaggio devono essere effettuati su una superficie piana e solida, con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti. 1.1a Manico tipo “I” – senza regolazione altezza - Montare la parte inferiore del manico (1) ai fori laterali dello chassis, fissandola mediante la viteria (2) in dotazione. Montare la parte superiore (3) utilizzando la viteria (4) in dotazione, curando il corretto posizionamento della spirale (5) di guida della fune di avviamento. Su alcuni modelli: collegare il cavo del freno motore (6) agganciando il terminale (7) del filo all’apposito foro della leva di comando (8); quindi fissare il supporto del cavo (6a) al manico mediante la viteria (9), come indicato. Fissare i cavi dei comandi utilizzando le fascette (10). 1.1b Manico tipo “II” – con regolazione altezza - Riportare nella posizione di lavoro la parte inferiore del manico (1), già premontata, e bloccarla tramite le manopole inferiori (2), avendo cura che i due perni (3) rimangano inseriti nei rispettivi fori (4). Montare la parte superiore (5) utilizzando la viteria (6) in dotazione, curando il corretto posizionamento della spirale (7) di guida della fune di avviamento. Su alcuni modelli: collegare il cavo del freno motore (8) agganciando il terminale (9) del filo all’apposito foro della leva di comando (10); quindi fissare il supporto del cavo (8a) al manico mediante la viteria (11), come indicato. Fissare i cavi dei comandi utilizzando le fascette (12). Allentando le manopole (2) è possibile regolare il manico a due diverse altezze. 1.2a Nel caso di sacco rigido: Separare accuratamente la piastrina (1) e le rondelle (2) dalla parte superiore del sacco (3). Eliminare le due rondelle (2) e montare la piastrina (1) sulla parte superiore del sacco (3), inserendola a scatto. Montare le due parti del sacco (3) e (4), avendo cura di inserire a fondo gli agganci nelle sedi, fino ad avvertire lo scatto e fissarle tramite le viti (5) in dotazione. 1.2b Nel caso di sacco in plastica e tela: Introdurre il telaio (15) nel sacco (17) e agganciare tutti i profili in plastica (18), aiutandosi con un cacciavite, come indicato nella figura. Inserire a fondo il bordo perimetrale (19) della tela nella scanalatura della parte in plastica (13), partendo a 5 - 7 mm dalle estremità.

1.3 Nei modelli provvisti di avviamento elettrico, collegare il

cavo della batteria al connettore del cablaggio generale del rasaerba.

2. DESCRIZIONE DEI COMANDI

L’acceleratore (se è previsto) è comandato dalla leva (1). Le posizioni della leva sono indicate dalla relativa targhetta. Su alcuni modelli è previsto un motore a regime fisso, senza necessità di acceleratore.

2.2 Il freno della lama è comandato dalla leva (1), che dovrà

essere tenuta contro il manico per l’avviamento e durante il funzionamento del rasaerba. Il motore si arresta al rilascio della leva.

2.3 Nei modelli con trazione, l’avanzamento del rasaerba

avviene portando la leva (1) verso il manico. Il rasaerba smette di avanzare al rilascio della leva.

2.4 La regolazione dell’altezza di taglio si effettua per

mezzo delle apposite leve (1). Su alcuni modelli, rimuovere il copridisco (2) e svitare il perno (3) con la chiave (4) in dotazione; posizionare le ruote nel foro (5) corrispondente all’altezza di taglio desiderata e serrare a fondo il perno (3) con la chiave (4). Le quattro ruote dovranno essere regolate alla medesima altezza. ESEGUIRE L’OPERAZIONE A COLTELLO FERMO.

3.1 Sollevare il parasassi e agganciare correttamente il

sacco (1), come indicato nella figura.

3.2 Per l’avviamento, seguire le indicazioni del libretto del

motore, quindi tirare la leva del freno della lama (1) contro il manico e dare un deciso strappo dalla manopola della fune di avviamento (2). Nei modelli provvisti di avviamento elettrico, tirare la leva del freno della lama (1) contro il manico e ruotare la chiave di contatto (3). 3.3 L’aspetto del prato sarà migliore se i tagli saranno effettuati sempre alla stessa altezza e alternativamente nelle due direzioni.

CONSIGLI PER LA CURA DEL PRATO

Ogni tipologia di erba presenta caratteristiche diverse e può richiedere quindi diverse modalità per la cura del prato; leggere sempre le indicazioni contenute nelle confezioni delle sementi riguardo l’altezza di rasatura, rapportate alle condizioni di crescita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è composta da uno stelo e da una o più foglie. Se le foglie vengono tagliate completamente, il prato si danneggia e la ricrescita sarà più difficile. In linea generale, possono valere le seguenti indicazioni: – un taglio troppo basso provoca strappi e diradamenti nel tappeto erboso, con un aspetto “a macchie”; – in estate, il taglio deve essere più alto per evitare il disseccamento del terreno; – non tagliare l’erba quando è bagnata; ciò può ridurre l’efficienza della lama per l’erba che vi si attacca e provocare strappi nel tappeto erboso; – nel caso di erba particolarmente alta, è bene eseguire una prima rasatura alla massima altezza consentita dalla macchina, seguita da una seconda rasatura a distanza di due o tre giorni.

3.4 Al termine del lavoro, rilasciare la leva (1) del freno e

scollegare il cappuccio della candela (2). Nei modelli che ne sono provvisti, togliere la chiave di contatto (3). ATTENDERE L’ARRESTO DELLA LAMA prima di effettuare qualsiasi tipo di intervento

IMPORTANTE – La manutenzione regolare e accurata è indispensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Conservare il rasaerba in luogo asciutto. ATTENZIONE: Per la vostra sicurezza è tassativamente vietato montare qualsiasi altro accessorio oltre a quelli inclusi nell_elenco seguente, progettati espressamente per il modello e il tipo della vostra macchina.

1) Indossare robusti guanti da lavoro prima di ogni intervento

di pulizia, manutenzione o regolazione sulla macchina.

2) Lavare accuratamente la macchina con acqua dopo ogni

taglio; rimuovere i detriti d’erba e il fango accumulati all’interno dello chassis per evitare che, disseccandosi, possano rendere difficoltoso il successivo avviamento. 3) La verniciatura della parte interna dello chassis può staccarsi nel tempo per l’azione abrasiva dell’erba tagliata; in questo caso, intervenire tempestivamente ritoccando la verniciatura con una pittura antiruggine, per prevenire la formazione di ruggine che porterebbe alla corrosione del metallo.

4) Nel caso fosse necessario accedere alla parte inferiore,

inclinare la macchina esclusivamente dal lato indicato sul libretto del motore, seguendo le relative istruzioni.

5) Evitare di versare benzina sulle parti in plastica del motore o

della macchina per evitare di danneggiarle, e ripulire immediatamente ogni traccia di benzina eventualmente versata. La garanzia non copre i danni alle parti in plastica causati dalla benzina.

6.1 Kit “Mulching” (se non fornito in dotazione)

Sminuzza finemente l’erba tagliata e la lascia sul prato, in alternativa alla raccolta nel sacco. 4.1 Ogni intervento sulla lama è opportuno che venga eseguito presso un Centro specializzato, che dispone delle attrezzature più idonee. Su questa macchina è previsto l’impiego di lame riportanti il codice: 81004360/3 (per modello 41) 81004365/3 (per modello 46) 81004381/1 (per modello 53) Le lame dovranno sempre essere marcate . Data l’evoluzione del prodotto, le lame sopra citate potrebbero essere sostituite nel tempo da altre, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento. Rimontare la lama (2) con il codice e la marcatura rivolte verso il terreno, seguendo la sequenza indicata nella figura. Serrare la vite centrale (1) con una chiave dinamometrica, tarata a 35-40 Nm.

4.2 Per ricaricare una batteria scarica, collegarla al carica

batterie (1) secondo le istruzioni del libretto di manutenzione della batteria. Non collegare il carica batteria direttamente al morsetto del motore. Non è possibile avviare il motore utilizzando il carica batteria come fonte di alimentazione, poiché quest’ultimo potrebbe danneggiarsi. Se si prevede di non utilizzare il rasaerba per un lungo periodo, scollegare la batteria dal cablaggio del motore, assicurando comunque un buon livello di carica.

5. TUTELA AMBIENTALE

La tutela dell’ambiente deve essere un aspetto rilevante e prioritario nell’uso della macchina, a beneficio della convivenza civile e dell’ambiente in cui viviamo. – Evitare di essere un elemento di disturbo nei confronti del vicinato. – Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta dopo il taglio. – Seguire scrupolosamente le norme locali per lo smaltimento di imballi, olii, benzina, batterie, filtri, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi rifiuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali. – Al momento della messa fuori servizio, non abbandonare la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti.

In caso di qualsiasi dubbio o problema, non esitate a contattare il Servizio Assistenza più vicino o il Vostro Rivenditore.
