BEDIENUNGSANLEITUNG ESL 534 WINNY

DE DEUTSCH - Übersetzung der Originalbetriebsanleitung (Istruzioni Originali)

Niveau de vibrations (en référence à la norme EN 1033) m/s 12,6 4,07 5,23 - Incertitude de la mesure (2006/42/CE - EN 12096) .... m/s2 0,4 0,4 0,4 2

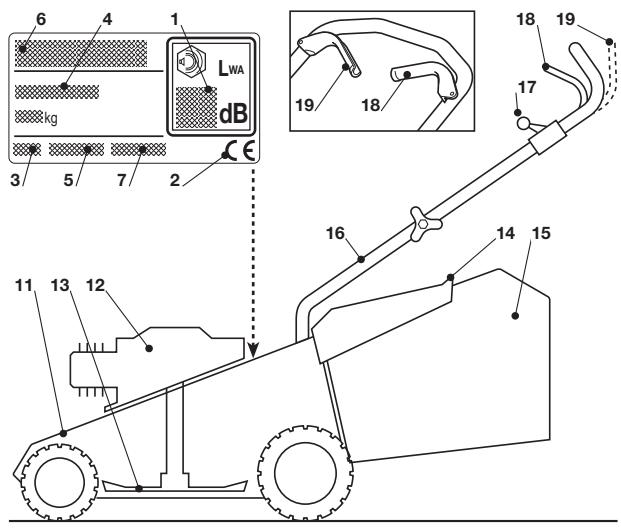

DE KENNUNGSSCHILD UND MASCHINENBAUTEILE 1. Schalleistungspegel gemäß Richtlinie 2000/14/EG 2. Konformitätszeichen (CE) nach der Richtlinie 98/37/EWG (2006/42/EG ab 29/12/2009) 3. Herstellungsjahr 4. Typ des Rasenmähers 5. Seriennummer 6. Name und Anschrift des Herstellers 7. Artikelnummer Tragen Sie sofort nach dem Kauf der Maschine die Kennnummern (3 - 5 6) in die entsprechenden Felder auf der letzten Seite des Handbuchs ein. 11. Chassis 12. Motor 13. Messer 14. Prallblech 15. Auffangsack 16. Handgriff 17. Gasbetätigung 18. Bremshebel des Motors 19. Hebel Einkuppeln Antrieb

EN BESCHREIBUNG DER SYMBOLE AN DEN BEDIENELEMENTEN (wo vorgesehen)

IDENTIFICATION LABEL AND MACHINE COMPONENTS 1. Acoustic power level according to directive 2000/14/EC 2. Conformity mark according to directive 98/37/EEC (2006/42/EC from 29/12/2009) 3. Year of manufacture 4. Type of lawnmower 5. Serial number 6. Name and address of Manufacturer 7. Article Code As soon as you have purchased the machine, do not forget to write the identification numbers (3 - 5 - 6) in the spaces on the last page of the manual. 11. Chassis 12. Engine 13. Blade (Blade) 14. Stone-guard 15. Grass-catcher 16. Handle 17. Throttle trigger 18. Engine brake lever 19. Drive engagement lever DESCRIPTION OF SYMBOLS ON CONTROLS (where applicable) 21. Slow 22. Fast 23. Choke 24. Engine stop 25. Drive on 26. Idle 27. Engine ignition SAFETY REQUIREMENTS - Your lawnmower should be used with due care and attention. Symbols have therefore been placed on various parts of the machine to remind you of the main precautions to be taken. Their meaning is explained below. You are also asked to carefully read the safety regulations in the applicable chapter of this handbook. 51. Warning: Read the instruction manual before using the machine. 52. Beware of thrown objects. Keep other people at a safe distance whilst working. 53. Beware of cutting. Moving blades. Do not put hands or feet near the blades. 54. Only for electric lawnmowers 55. Warning: The blade will continue to rotate for a while after you have switched off the lawnmower. 56. Warning: Disconnect the spark plug cap before carrying out any repairs or maintenance. 57. Only for electric lawnmowers.

21. Langsam 22. Schnell 23. Choke 24. Motor Stillstand 25. Antrieb eingeschaltet 26. Pause 27. Motor starten SICHERHEITSVORSCHRIFTEN - Bitte seien Sie bei der Benutzung Ihres Rasenmähers vorsichtig. Hierfür wurden an der Maschine Piktogramme angebracht, die Sie an die wichtigsten Vorsichtsmaßnahmen für die Verwendung erinnern sollen. Die Bedeutung der Symbole wird im folgenden erklärt. Lesen Sie außerdem aufmerksam die Sicherheitsvorschriften durch, die im entsprechenden Kapitel des vorliegenden Handbuchs aufgeführt sind. 51. Achtung: Vor dem Gebrauch der Maschine die Gebrauchsanweisungen lesen. 52. Auswurfrisiko. Während des Gebrauchs, halten Sie Dritte von der Arbeitszone entfernt. 53. Schneiderisiko. Messer in Bewegung. Bringen Sie nie Hände oder Füße in die Öffnung unter dem Schneidwerk. 54. Nur für Rasenmäher mit Elektromotor 55. Achtung: Auch nach dem Ausschalten der Maschine dreht sich das Messer für eine Weile weiter 56. Achtung: Nehmen Sie die Zündkerzenkappe ab, bevor Sie mit jeglicher Wartungs- oder Reparaturarbeit beginnen. 57. Nur für Rasenmäher mit Elektromotor. Maximale Geräusch- und Vibrationswerte Für Modell 414 464 534 Gewichteter Schalldruck am Ohr des Bedieners (gemäß der Norm 81/1051/EWG) db(A) 78,4 79,6 80,3 - Messungenauigkeit (2006/42/EG - EN 27574) db(A) 0,7 0,6 0,7 Gemessener Schallleistungspegel (gemäß Richtlinie 2000/14/EG, 2005/88/EG) db(A) 94,0 94,9 96,3 - Messungenauigkeit (2006/42/EG - EN 27574) db(A) 0,2 0,2 0,2 Garantierter Schallleistungspegel (gemäß Richtlinie 2000/14/EG, 2005/88/EG) db(A) 96

Gewichteter Vibrationspegel (gemäß der Norm EN 1033) ... m/s2 12,6 4,07 5,23 - Messungenauigkeit (2006/42/EG - EN 12096) m/s2 0,4 0,4 0,4

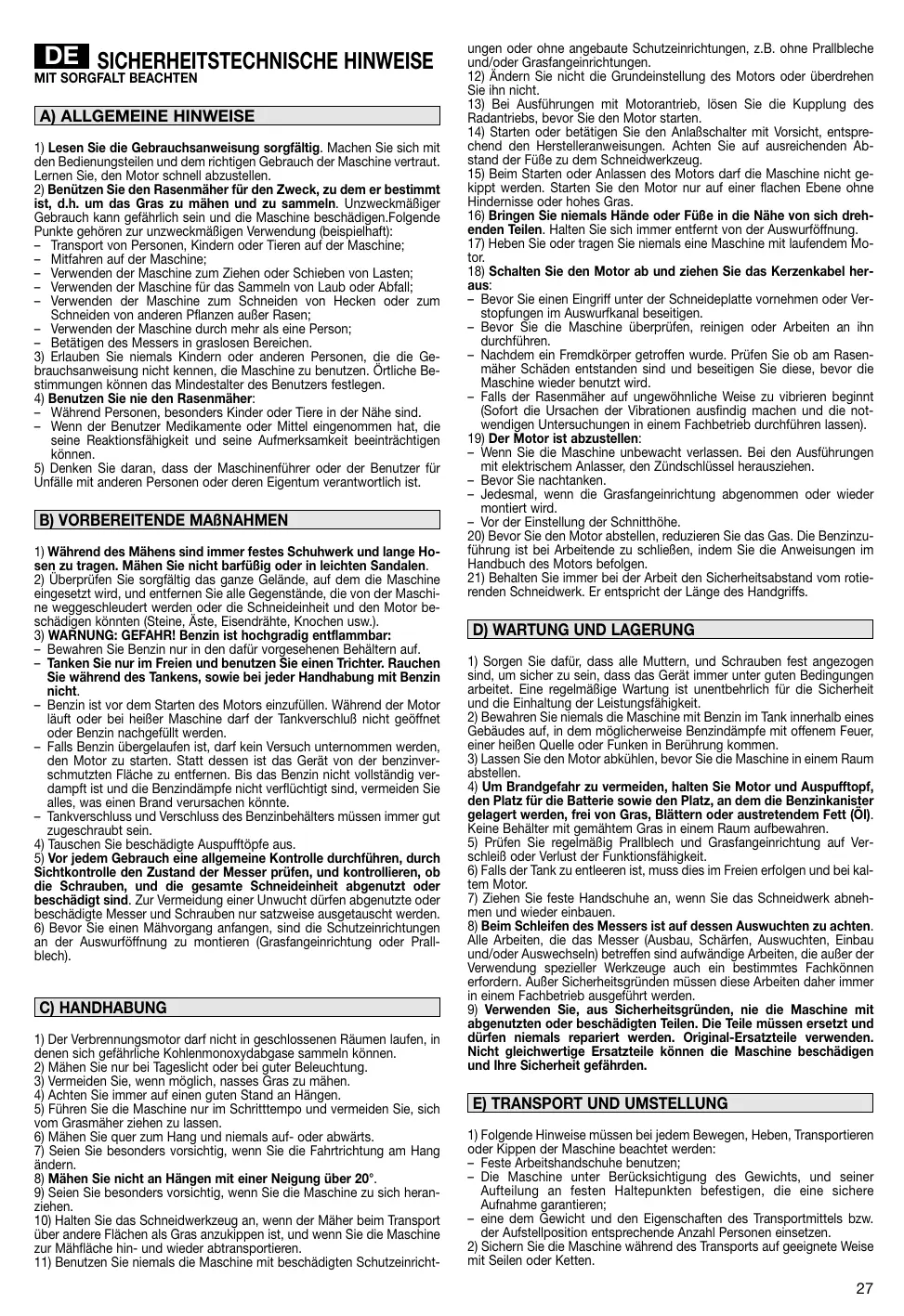

DE SICHERHEITSTECHNISCHE HINWEISE MIT SORGFALT BEACHTEN A) ALLGEMEINE HINWEISE 1) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen. 2) Benützen Sie den Rasenmäher für den Zweck, zu dem er bestimmt ist, d.h. um das Gras zu mähen und zu sammeln. Unzweckmäßiger Gebrauch kann gefährlich sein und die Maschine beschädigen.Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft): – Transport von Personen, Kindern oder Tieren auf der Maschine; – Mitfahren auf der Maschine; – Verwenden der Maschine zum Ziehen oder Schieben von Lasten; – Verwenden der Maschine für das Sammeln von Laub oder Abfall; – Verwenden der Maschine zum Schneiden von Hecken oder zum Schneiden von anderen Pflanzen außer Rasen; – Verwenden der Maschine durch mehr als eine Person; – Betätigen des Messers in graslosen Bereichen. 3) Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. 4) Benutzen Sie nie den Rasenmäher: – Während Personen, besonders Kinder oder Tiere in der Nähe sind. – Wenn der Benutzer Medikamente oder Mittel eingenommen hat, die seine Reaktionsfähigkeit und seine Aufmerksamkeit beeinträchtigen können. 5) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

B) VORBEREITENDE MAßNAHMEN 1) Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen. 2) Überprüfen Sie sorgfältig das ganze Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine weggeschleudert werden oder die Schneideinheit und den Motor beschädigen könnten (Steine, Äste, Eisendrähte, Knochen usw.). 3) WARNUNG: GEFAHR! Benzin ist hochgradig entflammbar: – Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf. – Tanken Sie nur im Freien und benutzen Sie einen Trichter. Rauchen Sie während des Tankens, sowie bei jeder Handhabung mit Benzin nicht. – Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluß nicht geöffnet oder Benzin nachgefüllt werden. – Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte. – Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein. 4) Tauschen Sie beschädigte Auspufftöpfe aus. 5) Vor jedem Gebrauch eine allgemeine Kontrolle durchführen, durch Sichtkontrolle den Zustand der Messer prüfen, und kontrollieren, ob die Schrauben, und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Messer und Schrauben nur satzweise ausgetauscht werden. 6) Bevor Sie einen Mähvorgang anfangen, sind die Schutzeinrichtungen an der Auswurföffnung zu montieren (Grasfangeinrichtung oder Prallblech).

C) HANDHABUNG 1) Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydabgase sammeln können. 2) Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung. 3) Vermeiden Sie, wenn möglich, nasses Gras zu mähen. 4) Achten Sie immer auf einen guten Stand an Hängen. 5) Führen Sie die Maschine nur im Schritttempo und vermeiden Sie, sich vom Grasmäher ziehen zu lassen. 6) Mähen Sie quer zum Hang und niemals auf- oder abwärts. 7) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. 8) Mähen Sie nicht an Hängen mit einer Neigung über 20°. 9) Seien Sie besonders vorsichtig, wenn Sie die Maschine zu sich heranziehen. 10) Halten Sie das Schneidwerkzeug an, wenn der Mäher beim Transport über andere Flächen als Gras anzukippen ist, und wenn Sie die Maschine zur Mähfläche hin- und wieder abtransportieren. 11) Benutzen Sie niemals die Maschine mit beschädigten Schutzeinricht-

ungen oder ohne angebaute Schutzeinrichtungen, z.B. ohne Prallbleche und/oder Grasfangeinrichtungen. 12) Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht. 13) Bei Ausführungen mit Motorantrieb, lösen Sie die Kupplung des Radantriebs, bevor Sie den Motor starten. 14) Starten oder betätigen Sie den Anlaßschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem Schneidwerkzeug. 15) Beim Starten oder Anlassen des Motors darf die Maschine nicht gekippt werden. Starten Sie den Motor nur auf einer flachen Ebene ohne Hindernisse oder hohes Gras. 16) Bringen Sie niemals Hände oder Füße in die Nähe von sich drehenden Teilen. Halten Sie sich immer entfernt von der Auswurföffnung. 17) Heben Sie oder tragen Sie niemals eine Maschine mit laufendem Motor. 18) Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus: – Bevor Sie einen Eingriff unter der Schneideplatte vornehmen oder Verstopfungen im Auswurfkanal beseitigen. – Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihn durchführen. – Nachdem ein Fremdkörper getroffen wurde. Prüfen Sie ob am Rasenmäher Schäden entstanden sind und beseitigen Sie diese, bevor die Maschine wieder benutzt wird. – Falls der Rasenmäher auf ungewöhnliche Weise zu vibrieren beginnt (Sofort die Ursachen der Vibrationen ausfindig machen und die notwendigen Untersuchungen in einem Fachbetrieb durchführen lassen). 19) Der Motor ist abzustellen: – Wenn Sie die Maschine unbewacht verlassen. Bei den Ausführungen mit elektrischem Anlasser, den Zündschlüssel herausziehen. – Bevor Sie nachtanken. – Jedesmal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird. – Vor der Einstellung der Schnitthöhe. 20) Bevor Sie den Motor abstellen, reduzieren Sie das Gas. Die Benzinzuführung ist bei Arbeitende zu schließen, indem Sie die Anweisungen im Handbuch des Motors befolgen. 21) Behalten Sie immer bei der Arbeit den Sicherheitsabstand vom rotierenden Schneidwerk. Er entspricht der Länge des Handgriffs.

D) WARTUNG UND LAGERUNG 1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit. 2) Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer, einer heißen Quelle oder Funken in Berührung kommen. 3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen. 4) Um Brandgefahr zu vermeiden, halten Sie Motor und Auspufftopf, den Platz für die Batterie sowie den Platz, an dem die Benzinkanister gelagert werden, frei von Gras, Blättern oder austretendem Fett (Öl). Keine Behälter mit gemähtem Gras in einem Raum aufbewahren. 5) Prüfen Sie regelmäßig Prallblech und Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit. 6) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor. 7) Ziehen Sie feste Handschuhe an, wenn Sie das Schneidwerk abnehmen und wieder einbauen. 8) Beim Schleifen des Messers ist auf dessen Auswuchten zu achten. Alle Arbeiten, die das Messer (Ausbau, Schärfen, Auswuchten, Einbau und/oder Auswechseln) betreffen sind aufwändige Arbeiten, die außer der Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkönnen erfordern. Außer Sicherheitsgründen müssen diese Arbeiten daher immer in einem Fachbetrieb ausgeführt werden. 9) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Die Teile müssen ersetzt und dürfen niemals repariert werden. Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

E) TRANSPORT UND UMSTELLUNG 1) Folgende Hinweise müssen bei jedem Bewegen, Heben, Transportieren oder Kippen der Maschine beachtet werden: – Feste Arbeitshandschuhe benutzen; – Die Maschine unter Berücksichtigung des Gewichts, und seiner Aufteilung an festen Haltepunkten befestigen, die eine sichere Aufnahme garantieren; – eine dem Gewicht und den Eigenschaften des Transportmittels bzw. der Aufstellposition entsprechende Anzahl Personen einsetzen. 2) Sichern Sie die Maschine während des Transports auf geeignete Weise mit Seilen oder Ketten.

DE GEBRAUCHSANLEITUNG Für den Motor und die Batterie (falls vorhanden) wird auf die entsprechenden Bedienungsanleitungen verwiesen. ANMERKUNG - Die Übereinstimmung zwischen den Verweisen im Text und den entsprechenden Abbildungen (auf Seiten 2 - 3) wird durch die Nummer vor dem Abschnittstitel gegeben.

1. MONTAGE ABSCHLIESSEN ANMERKUNG - Einige Komponenten können bei der Lieferung bereits montiert sein.s ACHTUNG – Das Auspacken und die Montage müssen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen. Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

1.1a Griff Typ "I" – ohne Höheneinstellung – Den unteren Teil des Griffs (1) an die Seitenlöcher des Chassis anbauen und mit den mitgelieferten Schrauben (2), wie angezeigt befestigen. Den oberen Teil (3) unter Verwendung der mitgelieferten Schrauben (4) montieren. Dabei ist darauf zu achten, dass die Spirale (5) der Führung des Starterseils richtig positioniert wird. Auf einigen Modellen: Das Kabel der Motorbremse (6) anschließen, indem man die Klemme (7) des Kabels mit dem dazu bestimmten Loch des Steuerhebels (8) verbindet; daraufhin befestige man, wie angezeigt, den Kabelhalter (6a) mit dem Griff, indem man die mitgelieferten Schrauben (9) verwendet. Die Bedienungskabel mit den Kabelschellen (10) befestigen. 1.1b Griff Typ "II" – mit Höheneinstellung – Den unteren Teil des bereits vormontierten Griffs (1) in Betriebsstellung bringen und mit Hilfe der unteren Drehgriffe (2) blockieren, indem man darauf achtet, dass die beiden Stifte (3) in den jeweiligen Löchern (4) stecken bleiben. Den oberen Teil (5) unter Verwendung der mitgelieferten Schrauben (6) montieren. Dabei ist darauf zu achten, dass die Spirale (7) der Führung des Starterseils richtig positioniert wird. Auf einigen Modellen: Das Kabel der Motorbremse (8) anschließen, indem man die Klemme (9) des Kabels mit dem dazu bestimmten Loch des Steuerhebels (10) verbindet; daraufhin befestige man, wie angezeigt, den Kabelhalter (8a) mit dem Griff, indem man die mitgelieferten Schrauben (11) verwendet. Die Bedienungskabel mit den Kabelschellen (12) befestigen. Durch Lockern der Drehgriffe (2) kann man den Griff auf zwei verschiedene Höhen einstellen. 1.2a Bei fester Fangvorrichtung: Das Plättchen (1) und die Unterlegscheiben (2) sorgfältig von der oberen Seite des Sackes (3) abtrennen. Die (2) Unterlegscheiben beseitigen und das Plättchen (1) auf die obere Seite des Sackes (3) montieren, indem man es einrasten lässt. Die beiden Teile des Sackes (3) und (4) montieren. Dabei ist darauf zu achten, dass die Verschlussschnallen ganz in ihre Sitze eingeführt werden, bis das Einrasten festgestellt wird. Daraufhin sind diese mit den mitgelieferten Schrauben (5) zu befestigen.

2. BESCHREIBUNG DER BEDIENUNGEN 2.1 Der Gashebel (wenn vorgesehen) wird mit dem Hebel (1) betätigt, dessen Positionen auf der entsprechenden Etikette angezeigt sind. Bei einigen Modellen ist ein Motor mit fester Drehzahl vorgesehen, der keinen Gashebel benötigt. 2.2 Die Messerbremse wird mit dem Hebel (1) betätigt, der zum Einschalten und während des Mähens gegen den Griff gehalten werden muss. Sobald der Hebel losgelassen wird, schaltet der Motor aus. 2.3 Bei den Modellen mit Antrieb erfolgt der Vorschub des Rasenmähers dadurch, dass der Hebel (1) in Richtung des Griffes gezogen wird. Beim Loslassen des Hebels kommt der Vorschub zum Stillstand. 2.4 Die Einstellung der Schnitthöhe erfolgt mit Hilfe des dafür bestimmten Hebels (1). Bei einigen Modellen die Radabdeckung (2) entfernen, und den Zapfen (3) mit dem mitgelieferten Schlüssel (4) lösen. Die Räder in der Bohrung (5) entsprechend der gewünschten Schnitthöhe positionieren und den Zapfen (3) mit dem mitgelieferten Schlüssel (4) festziehen. Die vier Räder müssen auf dieselbe Höhe eingestellt werden. DIE OPERATION IST BEI STILLSTEHENDEM SCHNEIDWERKZEUG DURCHZUFÜHREN.

3. MÄHEN DES GRASES 3.1 Das Prallblech anheben und den Auffangsack (1) korrekt einhängen, wie in der Abbildung gezeigt. 3.2 Zum Anlassen die Angaben der Bedienungsanleitung des Motors beachten, dann den Hebel der Messerbremse (1) gegen den Handgriff ziehen und kräftig am Griff des Starterseils (2) ziehen. Bei Modellen mit elektrischem Anlasser den Hebel der Messerbremse (1) gegen den Handgriff ziehen und den Zündschlüssel (3) drehen. 3.3 Das Aussehen des Rasens wird schöner, wenn die Schnitte immer in derselben Höhe und alternativ in zwei Richtungen ausgeführt werden. EMPFEHLUNGEN FÜR DIE RASENPFLEGE Jede Grasart besitzt unterschiedliche Eigenschaften und kann daher eine unterschiedliche Rasenpflege erfordern; beachten Sie immer die Hinweise auf der Verpackung der Rasensamen hinsichtlich Schnitthöhe in Bezug auf das Wachstum im jeweiligen Gartenbereich. Es muss beachtet werden, dass der Großteil der Grasarten aus einem Stengel und einem oder mehreren Blättern besteht. Beim vollständigen Schneiden der Blätter wird der Rasen beschädigt und das Nachwachsen wird erschwert.

1.2b Den Rahmen (15) in den Auffangsack (17) einführen und mit Hilfe eines Schraubenziehers alle Kunststoffprofile (18) einhaken, wie es in der Abbildung angezeigt ist. Die umfassende Borde (19) des Tuchs ganz in die Nut der Kunststoffseite (13) einführen, 5-7 mm von den Enden ausgehend.

Im Allgemeinen gelten die folgenden Hinweise: – ein zu tiefer Schnitt verursacht Ausrisse, Entwurzelungen des Rasens und ein “fleckiges” Aussehen; – im Sommer muss der Schnitt höher sein, um ein Austrocknen der Erde zu vermeiden; – nasser Rasen darf nicht geschnitten werden; die Schnittwirkung der Messer wird durch das anhaftende Gras vermindert und verursacht Ausrisse im Rasen; – bei besonders hohem Gras sollte ein Mähvorgang mit der höchsten Einstellung der Maschine und ein zweiter Mähvorgang nach zwei oder drei Tagen ausgeführt werden.

1.3 Bei den Modellen mit elektrischem Antrieb, das Kabel der Batterie mit dem Sammler der allgemeinen Verkabelung des Rasenmähers verbinden.

3.4 Bei Beendigung der Arbeit den Hebel (1) der Bremse lösen und die Kappe der Zündkerze (2) trennen. Bei den Modellen, die damit nicht versehen sind, den Zündschlüssel (3)

herausziehen. WARTEN SIE BIS DAS MESSER STILLSTEHT bevor Sie irgendeinen Eingriff auf dem Rasenmäher durchführen.

4. REGELMÄßIGE WARTUNG WICHTIG – Eine regelmäßige und sorgfältige Wartung ist für ein Aufrechterhalten der Sicherheiten und ursprünglichen Leistungen der Maschine unabkömmlich. Den Rasenmäher in trockenem Raum lagern. 1) Vor dem Beginn aller Reinigungs-, Wartungs- oder Einstellarbeiten an der Maschine müssen feste Arbeitshandschuhe angezogen werden. 2) Nach jedem Schneidevorgang muss die Maschine sorgfältig gewaschen werden; Grasreste und Erde, die sich im Chassis angesammelt hat muss entfernt werden, da diese das Anlassen nach dem Eintrocknen erschweren könnten. 3) Die Lackierung im Innenteil des Chassis kann sich im Laufe der Zeit durch den Abrieb des geschnittenen Grases lösen, hier müssen rechtzeitig Nachbesserungsarbeiten ausgeführt werden, um eine Rostbildung zu vermeiden. 4) Falls auf den unteren Teil zugegriffen werden muss, darf die Maschine nur in die Richtung gekippt werden, die in der Bedienungsanleitung des Motors angegeben ist, wobei folgende Anweisungen zu beachten sind. 5) Vermeiden, Benzin über die Kunststoffteile des Motors oder der Maschine zu verschütten, um diese nicht zu beschädigen und sofort jegliches ausgelaufene Benzin aufwischen. Die Garantie deckt keine an den Kunststoffteilen durch Benzin verursachte Schäden.

beschädigten Teilen oder allen sonstigen umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für ihre Wiederverwendung sorgt. – Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an einen Wertstoffhof übergeben werden.

6. ZUBEHÖR ACHTUNG: Für Ihre Sicherheit ist es strengstens verboten, anderes Zubehör als das in der folgenden Liste genannt zu montieren. Diese Zubehörteile wurden speziell für das Modell und den Typ Ihrer

6.1 “Mulching-Kit” (wenn nicht im Lieferumfang enthalten) Zerhackt das geschnittene Gras fein und lässt es auf dem Rasen als Alternative zum Sammeln im Auffangsack.

4.1 Jeder Eingriff am Messer sollte bei einem spezialisierten Kundendienstzentrum ausgeführt werden, wo die geeigneten Ausrüstungen zur Verfügung stehen. Bei dieser Maschine ist der Einsatz von Messern mit folgendem Code vorgesehen: 81004360/3 (für Modell 41) 81004365/3 (für Modell 46) 81004381/1 (für Modell 53) Die Messer müssen immer markiert sein. Aufgrund der Weiterentwicklung des Produkts könnten die oben genannten Messer im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen. Das Messer (2) mit dem Code und der Markierung dem Boden zugewandt wieder montieren und dabei wie auf der Abbildung gezeigt vorgehen. Die Zentralschraube (1) mit einem Drehmomentschlüssel, der auf 35-40 Nm eingestellt ist, festziehen.

4.2 Zum Aufladen der leeren Batterie ist das dafür bestimmte Batterieladegerät (1) unter Befolgung der Anweisungen im Handbuch der Batterie zu benutzen. Das Batterieladegerät darf nicht direkt an die Motorklemmen angeschlossen werden. Der Motor kann nicht mit dem Ladegerät als Energiequelle angelassen werden, da das Ladegerät beschädigt werden könnte.Wenn lange Stillstandszeiten vorgesehen sind, ist der Batterieanschluß vom Motor zu trennen. Dennoch muss man sich vergewissern, dass die Batterie einen guten Ladezustand vorweißt.

5. UMWELTSCHUTZ Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. – Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen. – Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste. – Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Batterien, Filter,

Im Zweifelsfalle und im Falle notwendiger Klärungen treten Sie mit dem Kundendienst oder Ihrem Verkäufer in Verbindung
