KÄYTTÖOHJE ESL 534 WINNY

1. Melutasodirektiivin 2000/14/EY mukaisesti
2. Yhdennmukaisuoden merkki direktiivin 98/37/ETY mukaisesti (2006/42/EY, 29.12.2009 lahtien)
3. Valmistusvuosi
4. Ruohonleikkurityyppi
5. Sarjanumero
6. Valmistajan nimi ja osoite
7. Tuotekoodi

Välittömästi laitteen hankinnan jälkeen kopioi tunnusumerot (3- 5 - 6) käsikirjan viemeisellä sivulla oleviin kohtiin.

1. Runko 12. Moottori 13. Veitsi (Terä) 14. Kivisuoja
2. Ruohonkeruusakki 16. Kädensija 17. Kiihydttimen vipu
3. Moottorin pysäytysvipu 19. Vedon kytkentävipu

OHJAUSLAITTEISSA OLEVIIEN MERKKIEN KUVAUS (joissa varusteena)

1. Hidas 22. Nopea 23. Starter
2. Moottorin pysäytys 25. Veto kytketty
3. Lepoasento 27. Moottorin käynnistys

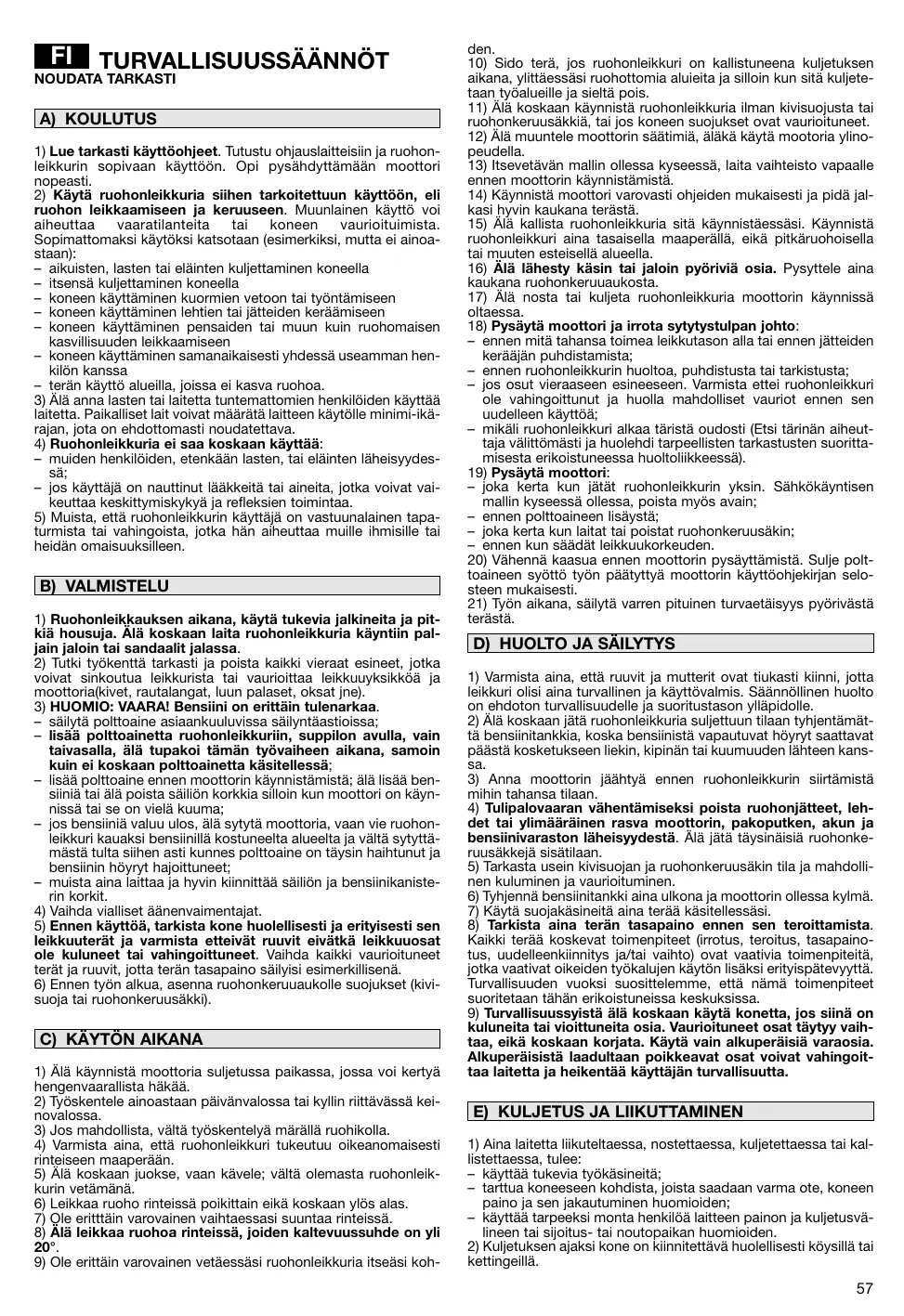

TURVALLISUSSÄÄNNÖKSET - Ruohonleikkuria on käytettäva varo- vaisesti. Tāta varten laitteesen on sijoietetu piktogrammeja, joiden tehtāvāna on muistuttaa tärkeimmistā vaaroimenpiteista. Turvakylttien merkitys on osoitettu alapuolella. Suosittelemme lukemaan huolllisesti tassä vihkosessa annetut turvamääräyket.

1. Huomio: Lue käytööhjekirja ennen ruhonleikkurin käytöä.
2. Sinkoutuvien esineiden vaara. Asiattomat henkilö eivat saa oleskella tyoskentelyaluea koneen kayton aikana.
3. Leikkausvahinkojen vaara. Liikkuvat terat. Alä aseta jalkojasi tai kasiäi terättilaan.
4. Ainoastaan sähkömoottorilla varustetut ruohonleikkurit.
5. Huom.: Terä pyörii laitteen sammuttamisen jälkeen vielä hetken
6. Huomio: Irrota sytytystulpan suojus ennen huoIoa tai korjausta
7. Ainoastaan sähkömoottorilla varustetut ruhonleikkurit.

Melutason ja tärinatason maksimiarvot

Malliille		414	464	534
Akustisen paineen taso ohjaajan korvassa
(säädöksen 81/1051/ETY perusteella)		db(A)	78,4	79,6
-Epatarkka mittaus (2006/42/EY - EN 27574)		db(A)	0,7	0,6
Akustisen tehon mitatu taso (direktivin
2000/14/EY, 2005/88/EY perusteella)		db(A)	94,0	94,9
-Epatarkka mittaus (2006/42/EY - EN 27574)		db(A)	0,2	0,2
Akustisen tehon taattu taso (direktivin
2000/14/EY, 2005/88/EY perusteella)		db(A)	96	96
Tärinätaso (säädöksen EN 1033 perusteella)		m/s2	12,6	4,07
-Epatarkka mittaus (2006/42/EY - EN 12096)		m/s2	0,4	0,4

CS

IDENTIFIKAÇNİ STİTEK A SOUCÁSTI STROJE

1) Lue tarkasti kayttöohjeet. Tutustu ohmauslaitteisiin ja ruohonleikkurin sopivaan kaytöen. Opi pysahdyttämän mootori nopeasti.

2) Käytä ruohonleikkuria sihen tarkoitettuun käytöön, eli ruohon leikkaamiseen ja keruuseen. Muunlainen käytö voi aiheuttaa vaaratilanteita tai koneen vauroituimista. Sopimattomaksä käytöksi katsotaan (esimerkiki, mutta ei ainoastaan):

• aikuisten, lasten tai eläinten kuljettaminen koneella
• itsensä kuljettaminen koneella
• koneen käytäminen zuormiin vetoan ti yontämisen
• koneen käytäminen lehtien tai iätteiden keraämisen
• koneen käytäminen pensaiden tai muun kuin ruohomaisen kasvillisuuden leikkaamiseen
• koneen käytäminen samaikaisesti yhdessä useamman hen-kilón kanssa

• terän käytö alueilla, joissa ei kasva ruohoa.
  3) Äla anna lasten ta iaitetta tuntemattomien henkilöiden käyttaa laitetta. Paikalliset lait voivat märārā taitteen käytölle minimi-ikārajan, jota on ehdottomasti noudatettava.
  4) Ruohonleikkuria ei saa koskaan käytä:

• muiden henkilöiden, etenkään lasten, tai elainten laheisyydes-sa;

• jos käytäjä on nauttinut lääkkeita tai aineita, jotka voivat vaikeuttaa keskittymiskykyä ja refleksien toimintaa.
  5) Muisa,etta ruohonleikkurin kayttaj on vastuunalainen tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidan omaisuksilleen.

B) VALMISTELU

1) Ruohonleikkauksen aikana, kayta tukevia jalkineita ja pitkiä housuja. Alä koskaan laita ruohonleikkuria kayntiin paljain jaloin tai sandaalit jalassa.
2) Tutki tyokentta tarkasti ja poista kaikki vieraat esineet, jotka voivat sinkoutua leikkurista tai vauroittaa leikkuuyukskooja ja moottoria(kivet, rautalangat, luun palaset, oksat jne).
3) HUOMIO: VAARA! Bensiini on erittäin tulenarkaa.
- säilytä poltoaine asiaankuuluvissa säilyntäastioissa;
- lisä poltoinetta ruhonleikkuriin, suppilon avulla, vain taivassa, alä tupakö täm'työvaheen aikana, samoin kuin ei koskaan poltoinetta käsitettesa;
- lisäa poltoaine ennen moottorin käynnistämä; alä lisäa bensiniä tai alä poista saïlioni korkkia silloin kun moottori on käynissàt se on viëla kuma;
- jos bensiiniä valuu ulos, alä sytytä moottoria, vaan vie ruohonleikkuri kauaksi bensiinillä kostuneeta alueelta ja välta sytytä-mastä tulta siinen asti kunnes poltoaine on tãysin haihtunut ja bensiinin höyrt hajoittuneet;
- muista aina laittaa ja hyvin kiinnittäa saillion ja bensiinikanisterin korkit.
4) Vaihda vialiset aenvaimentajat.
5) Ennen käytöä, tarkista kone huolellisesti ja erityisesti sen leikkuuterät ja varmista etteivat ruvuit eivatka leikkuuosat ole kuluneet tai vahingoituntee. Vaihda kaikkvauroitunteet erataru ruvuit, jotta teran tasapaina sallyisi esimerkillisenä.
6) Ennen työn alkua, asenna ruohonkeruauukolle suojukset (kivisuoja tai ruohonkeruusäkki).

C) KAYTON AIKANA

1) Alä käynistä moottoria suljetussa paikassa, jossa voi kertyä hengenvaarallista hakää.
2) Työskentele ainoastaan paivänyalossa tai kyllin riittävässä kei-novalossa.
3) Jos mahdollista, välä työskentelyä marällä ruohikolla.
4) Varmista aina, etta ruohonleikkuri tukeutuu oikeanomaisesti rinteiseen maaperään.
5) Alä koskaan juokse, vaan kävele; välta olemasta ruohonleikkurin vetamāna.
6) Leikkaa ruoho rinteissä poikittain eikä koskaan yös alas.
7) Ole eritttäin varovainen vaihtaessasi suuntaa rinteissä.
8) Alä leikkaa ruhooa rinteissä, joiden kaltevuusuhde on yli 20°.
9) Ole erittäin varovainen vetäessäri ruhonleikkuria itseäsi koh

den.

10) Sido tera, ros juhonleikkuri on kallistuneena kuljetuksen aikana, yllttaessasi ruohottomia aluieita ja silloin kun sita kuljetetaan tyoalueille ja sielta pois.
111) Alä koskau käynnistru rohunleikkura ilman kivisuojusta tai ruhonkeruusäkkia, taiJos koneen suojukset ova vauroituneet.
12) Älä muuntele moottorin säätimiä, äläkä käytä mootoria ylinopeudella.
13) Itsevetavén mallin ollessa kyseessä, laita vaithteo vapaalle ennen moottorin käynistamista.
14) Käynnistä moottori varovasti ohjeiden mukaisesti ja pidä jalkasi hyvin kaukana terästa.
15) Alä kallista ruhonleikkuria sitä käynnistäessäsi. Käynnistä ruhonleikkuri aina tasaisella maaperällä, eikä pitkäruohoisellai tu muuten esteisellä alueella.
16) Alä lāhesty käsin tai jaloin pyöriviä osia. Pysyttele aina kaukana ruhonkeruuaukosta.
17) Älä nosta tai kuljeta ruohonleikkuria moottorin käynissä oltaessa.
18) Pysäytä moottori ja irrota sytytystulpan johto:

• ennen meta-tahansa toimea leikkutason alla tai ennen jatteiden keraajän puhdistamista;

• ennen ruohonleikkurin huoltoa, puhdistusta tai tarkistusta;

• jos osut vieraseen esineeseen. Varmista ettei ruhonleikkuri ole vahingoittunut ja huolla mahdolliset vauriotennen sen uudelleen käytö;
• mikū rohonleikkuri alkaa tārīsta odosti (Etsi tārinā aiheut-taja valittomāmtä ja huolehdi tarpeellisten tarkastusten suorittamisesta erkoistuneessa huoltoliikkeessā).

19) Pysaytä moottori:
- joka kerta kun jatāt ruohonleikkurin yksin. Sähkökäntyisen mallin kyseessä ollessa, poista myös avain;
- ennen polittoaineen lisäysta;
- joka kerta kun laitat tai poistat ruohonkeruusäkin;
- ennen kun säädät leikkuukorkeuden.
20) Vähenna kaasa ennen moottorin pysäytämistä. Sulje polttoaineen syöttö työn paatytyä moottorin käytöhjekirjan selosteen mukaisesti.
21) Työn aikana, saïlytä varren pituinen turvaetäisyys pyörivastā terastä.

D) HUOLTO JA SÄILTYTS

1) Varmista aina, etta ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja kayttövalmis. Saannollinen huohto on ehodton turvallisuudelle ja suoristustason ylläpidolle.
2) Ala koskaan jata ruohonleikkuria suljettuun tilaan tyhjentamattä bensiinitankia, koska bensiinista vapautuvat hoyryt saattavat päästa kosketukseen liekin, kipinan tai kuumuuden lahteen kanssa.
3) Anna moottorin jähtyä ennen ruohonleikkurin siirtämistä mihin takansa tilaan.
4) Tulipalovaaran vahentamiseksi poista ruohonjätteet, lehdet tai ylimäärainen rasva moottorin, pakoputken, akun ja bensiinaraston laheisyydestä. Alä jata taysinaïsä ruohonkeruusäkeja sisatilaan.
5) Tarkasta usein kivisuojan ja ruohonkeruusakin tila ja mahdollinen kuluminen ja vauroituminen.
6) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylma.
7) Käytä suojakäsineita aina teräa käsitetlessäsi.
8) Tarkista aina teran tasapaino ennen sen teroittamista. Kaikki teraa koskevat toimenpiteet (irrotus, zeroitus, tasapainotus, uudelleenkiinnitsy jai/tai vailho) ocat vaativia toimenpiteita, lotka vaativat oikeiden tyokalujen kayton lisaki erityispatevyttta. Turvallisuuden vuoksi suosittelemme, etta namä toimenpiteet suoritetaan tahan erikoistuneissa kesukkissa.
9) Turvallisuussyistä älä koskaan käytä konetta, sosiinä on kuluneita tai viottuneita osia. Vauroituneet osat tatyty vaihtaa, eikä koskaan korjata. Käytä vain alkuperäisä varaosia. Alkuperäisista laadultaan poikkeavat osat voivat vahingoittaa laitetta ja heikentää käytäjan turvallisuutta.

E) KULJETUS JA LIKUTTAMINEN

1) Aina laitetta likuteltaessa, nostettaessa, kuljetettaessa tai kalistettaessa, tulee:
- käytä tukevia työkasineita;
- tartua koneeseen kohdista, joista saadaan varma ote, koneen paino ja sen jakautuminen huomioiden;
- käyttaa tarpeksi monta henkiläa laitteen painon ja kuljetusvälinen tai sijooti-tai noutopaikan huomioden.
2) Kuljetuksen ajaksi kone on kiinnitettäva huolellisesti köysillä tai kettingeillä.

Koskien moottoria ja akkua (jos mukana) lue niiden ohjekirjat.

HUOM - Tekstissä olevien viittauksien ja vastaavien kuvien (sivuilla 2 - 3) vastaavuus ilmoitetaan numerolla, joka edeltaa kappaaleen otsikkoa.

1. ASENNUKSEN LOPPUUNSAATTAMINEN

HUOM - Laite voidaan toimittaa niin, etta jotkut osat ovat valmiaksi asennettuina.

HUOMIO - Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisealla ja kiinteallalustalla. Lisaksi tulee olla riittävasti tilaa laiteen ja pakkausten liikutteluun. Käytä aina sopivia valineita pakausten ja laitteen liikutteluun.

Pakkausten havitys on suoritettava voimassa olevia sännöksiä noudattaen.

1.1a "I" - typpinen varii - ilman korkeudensaatöä - Asenna varren alaosa (1) aktelin sivussa oleviin rekiin kiinnittämälä sen mukana olevien ruuvien (2) avulla. Asenna ylösa (3) mukana olevien ruuvien (4) avulla ja huolehdi käynnistysködyden ohiausiosien (5) oikeasta asennosta.

Joissakin malleissa: yhdistä moottorijarrun johto (6) kytkemälä terän pätekappaleen (7) ohjausivuissa olevaan reikään (8). Kiinnitä sitten johdon tuki (6a) varteen ruuveilla (9) kuten naytetty.

Kiinnitä ohjainten johdot siteiden (10) avulla.

1.1b "Il"- typpinen vari si -korkeudensaaedoll - Aseta jo paikoilleen asennetun kahvan alaosa (1) toiminta-asentoon ja lukitse se paikoilleen alempia nuppeja (2) kayttamalla, huolehtien, etta kaksi tappia (3) pysyvat vastaavissa reiissaan (4). Asenna ylaosa (5) mukana olevien ruuvien (6) avulla ja huolehdi kaynnistyskoyden ohjausjousien (7) oikeasta asennosta.

Joissakin malleissa: yhdistä moottorijarrun johto (8) kytkemälä teran paätekappaleen (9) ohjausvivussa olevaan reikään (10). Kiinnitä sitten johdon tuki (8a) varteen ruuveilla (11) kuten naytety.

Kiinnita ohjainten johdot siteiden avulla (12). Nuppeja (2) lóysäämällā kahva voidaan saatä kahteen eri korkeuteen.

1.2a Jäykan sakin ollessa kyseessä:

Erota huolllisesti levyke (1) ja välirenkaat (2) säkin yläosasta (3). Poista kaksi valikappaletta (2) ja asenna levyke (1) säkin yläosaan (3) niin, että se napsaataa kiinni.

Asenna säkin kaksi osaa (3) ja (4) huolellisesti niin, että hakaset asettuvat niile tarkoiteteuille paikoille kunne ne napsahtavat ja kiinittä ne käytämäll umkana olevia ruuveja (5).

1.2b Muovi- ja kangassäkin ollessa kyseessä:

Johdata puitteet (15) säkkin (17) ja kiinnitta kaikkpi plastikkiprofil (18) ruuvimeisselin avulla, niin kuin kuvassa. Aseta kangassäkin kehkysen reuna (19) plastikkaosan uralan (14) aloittaan 5-7 mm etaisyydeltä paista.

1.3 Mallit, jotka on varustettu sahkökaynistyksellä, liittakun kaapeli ruohonleikkurin yleiskaapelirasian kytkimeen.

2.1 Kaasutus (jos varustetu) säädetään vivun avulla (1). Vivun asennot on osoitetu sitä koskevassa laatassa.

Joihinkin malleihin on asennettu moottori, joka käy aina samalla nopeudella, ilman etta kaasutinta tarvitaan.

2.2 Ter'an jarru toimii vivulla (1), joka tulee pitaa vartta vasten kaynnistykssa ja ruohonleikkurin ollessa toiminnassa. Moottori pysahtyy, kun vipu vapautetaan.
2.3 Malleissa, joissa on itseveto, ruohonleikkuri etenee vie-mallä vivun (1) kohti kädensijaa. Ruohonleikkuri pysähtyy, kun vipu vapautetaan.
2.4 Ruohon leikkuukorkeus säädetään vivun (1) avulla. Joissakin malleissa, poista polykapseli (2) ja avaa tappi (3) annetulla avaimella (4); aseta pyörät haluttua leikkauskorkeutta vastaavaan aukkoon (5) ja lukitse tappi (3) avaimella (4). Kaikk pyörät tulee saatta samalle korkeudelle.

SUORITA TOIMENPIDE LEIKKUUTERÄN OLLESSA TÄYSIN PYSÄHTYNEENÄ.

3. RUOHONLEIKKAUS

3.1 Nosta kivisuoja ja kiinnita hakassila jaykkä sakki (1) tai kangassakki (2) oikein, kuten kuvissa on osoitetu.
3.2 Käynnistäksesi ruohonleikkurin noudata moottorin ohjekirjassa annettuja ohjeita. Vedā terān (1) jarruvipu vasten kādensijaa ja vegā paattāvāisesti käynnistysnarun (2) kādenisjasta.
Sähköisellä käynnistyksellä varustetuissa malleissa, vedä terän jarruvipua (1) kohti kädensijaa ja kännä virta-avainta (3).
3.3 Ruohokentästa tulee kauniimpi jos ajat ruohon aina saman korkuiseksi ja vuorotellen kahteen suuntaan.

NEUVOJA NURMIKON HOITOON

Eri ruoholajit ovat erilaisia ominaisuksiltaan ja vaativat erilaissta hoitoa. Lue aina sielenpakkauksessa olevat ohjeet koskien leikkauskorkeutta ko. kasvualueella.

Huomioi, etta suurin osa numikosta koostu yhdesta kerok-sesta ja yhdesta tai useamasta arkista. Jos arkit lekataan kokonana nurmikko vahingoitttu ja uudelleenkasvu on vaikeea.

Yleisesti seuraavat ohjeet ovat voimassa:

• lian matala leikkaus aiheuttaa nurmikkoon repeämä ja ohentumista, aiheuttaen laikikkään ulkonäön.
• kesälla leikkaufsen on oltava korkeampi maaperän kuivumisen välttamiseksi;
• alä leikkaa markaa ruohoa. Tämä saattaa heikentaa teran tehokkuutta, koska ruho tarttu ja aiheuttaa repeamia nurmikkoon.
• jos ruho on erittäin korkeea, suosittelemme ensin leikkaamaan laitteen salmalla maksimikorkeudella ja sen jälkeen uudelleen 2-3 paivän kuluttua.

3.4 Työn paatytyä, vapauta jarrun vipu (1) ja irrota sytytystulpan suojus (2). Mallit, joissa käynnistysavain (3) on varusteena, tulee avain irrottaa. ODOTA, ETTÄ TERÄ PYSÄHTYY, ennen minkään toimenpiteen suorittamista.

4. JOKAPÄIVÄINEN YLLÄPITO

TÄRKEÄ - Sännöllisesti ja huolellisesti suoritettu houlo ont välttamätón koneen turvallisuuden ja oikean toiminnan takaamiseksi ja saïyttämiseksi.

Säilytä ruohonleikkuri kuivassa tilassa.

1) Käytä aina tukevia työkasineitä suorittaessasi koneen puh

distus-, huolto- tai saatötoimenpiteita.

2) Puhdista kone huolellisesti vedellä aina käytön jälkeen, poistoen alustan sisään keräantyneet ruohon jaannokset ja muta, jotka kuivuessaan saattavat vaikeuttaa seuraavaa käynnistysta.
3) Leikatun ruohon hankaus saattaa ajan mittaan aiheuttaa alustan sisäosan maalin irtoamisen; taliöin on maalia valittö-masti paikkailtava ruosteenestomaalill, sillä ruoste voi syövyttaa metallia.
4) Mikäli joudutaan käsittelemaän koneen takaosa, tulee konetta kallistaa ainoastaan moottorin ohjekirjasessa esitytyl sivulta, kirjasen ohjeiden mukaisesti.
5) Välta bensiinin tippumista moottorin tai laitteen muoviosille eteivat ne vahingoituisi ja puhdista valittomasti kaikki mahdolliset bensiinitahrat. Takuu ei mata bensiin muoviosille aiheuttamia vahinkoja.

4.1 Teräle tehtvät toimenpiteet on aina parasta jättä erikoistüden huoltolikkeiden suoritettaviksi, koska nällä on hallussaan asianmukaiset työvalineet.

Tässä laitteessa tulee käyttaa teria, joissa koodi:

81004360/3 (mallille 414)

81004365/3 (mallille 464)

81004381/1 (mallille 534)

Terissä tulee aina olla merkinta Å. Jatkuvuan tuotekehityksen vuok.si name teraat saetaan ajan kuluessa vaihtaa uudenlaisiin, mutta terat pysyvänta kaskenaan vailtokelpoisina ja käytöturvallisuuden Kannala samanarvoisina.

Asenna tera (2) paikalleen siten, etta koodi ja merkinta tulevat maata kohti, kuvassa nakyvan tyojarjestyksen mukaisesti.

Kiinnitä keskusruvu (1) dynamometrisella avaimella, joka on kalibroitu arvoon 35-40 Nm.

4.2 Akun lataukseen käytä siihen tarkoitettua lataajaa (1) noudattaen akun ohjekirjan antamia nuvoja.

Alä yhdistä akkaturia suoraan moottorin liitantānapaan. Moottoria ei视听 käynistää käytämmä alkakaturia virtaläteenä, koska laturi saattais vahingoittua.

Jos ruohonleikkuri on pidempiä aikoja käyttramattomānā, irrota akku moottorista, mutta varmista, ett a kaky pysyy aina tarpeel-lisesti ladattuna.

5. YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettaessälaitetta.

• Välta aiheuttamasta häiriöta naapureille.
  Nodata tarkasti paikallisia säädöksiä, koskien leikkausjatteiden hvävitystä.
• Noudata tarkasti paikallisia sādöksiä, koskien pakkausten, oljyn, bensiin, akkujen, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen havitysta. Naitä jätteitei saa heittä ravalliseen roskikseen vaan ne on kerättävat telteen erikseen ja vietävi niitta varten olevaan erillseen jätteiden keräyspaikkaan, jossa niiden kierratyksesthauleheditaan.
• Kun laite otetaan pois kaytosta alä hylkäa sita luontoon vaan vie se kaatopaikalle paikallisia saadoksiä noudattaen.

6. LISAVARUSTEET

VAROITUS: Oman turvallisuutenne vuoksi on ehdottomasti kiellettya asentaa mita'unmii lasavarusteita kuin seuraavassa luettelossa on mainittu. Namä lisavarusteet on suunniteltu eritiyesisi oman koneenne malliin ja typpiin sopiviki.

6.1 Silppuamisvarusteet (jos toimitetu koneen muka-na)

Vaihtohtoisena ruohonkeruusakille, hienontaa ruohon pienekksi silpuksi ja jattä sen nurmikkoon.

Minkä tahansa epäïlyn tai ongelman ilmetessä, ota yhteys lahimpään Palvelupisteeseemme tai Jäleenmyyjään.
