MODE D'EMPLOI ESL 464 WINNY

[ET] oLULINE: Enne mootori esmakordset käivitamist, lugege tähelepanelikult läbi selles raamatus olevad juhised. ETTEVAATUST! Enne käivitamist kontrollida ôlitaset.

Vahetult pärast masina omandamist kirjutage identifitseerimisnum- brid (3-5-6) vastavatele kohtadele kasutusjuhendi vimasel lehel.

11. Korpus 12. Mootor 13. Lôiketera 14. Kivikaitse 15. Kogumiskorv 16. Käepide 17. Gaasihoob 18. Mootori pidurihoob 19. Edasiveo lüliti

SEADMEL OLEVATE SÜMBOLITE KIRJELDUS {kus on ette nähtud)

21. Aeglane 22. Kire 28. Starter 24. Mootori seiskamine 25. Edasivedu sisse lülitatud 26. Puhkeasend 27. Mootori käivitamine

ETTEVAATUSABINOUD - Teie muruniidukit tuleb kasutada ette- vaatlkult. Selleks on masinale asetatud joonistega kleebised, mis tuletavad teile meelde pôhilsi ettevaatusabinôusid. Jooniste tähen- dus on seletatud edaspidi. Lisaks sellele soovitame tell lugeda tähe- lepanelikult läbi selles juhendis vastavas peatükis toodud ohutu- snôuded.

51. Ettevaatust: Lugege läbi kasutusjuhend enne masina kasuta- mist.

52. Väljaviske oht! Masina kasutamise ajal hoidke t66piirkonnast eemale kôrvalised inimesed.

53. Lôikeoht! Terad on likuvad. Mitte asetada käsi vôi jalgu lüike- tera lähedusse vüi niiduki alla.

54. Ainult elektrlise mootoriga murunitjale

55. Ettevaatust: Tera jätkab ringlemist ka môni aeg pärast masina väljalülitamist.

56. Ettevaatust: Enne mistahes hoolduse vôi paranduse teostamist ühendage lahti küünlajuhe ja lugege läbi Kasutusjuhend.

57. Ainult elektrilise mootoriga muruniitjale.

Müra ja vibratsiooni maksimummäärad

Vibratsioonitase (vastavalt normile EÙ 1033) - Môütmisebatäpsus (2006/42/CE - EN 12096)

motor fordulatszämära.

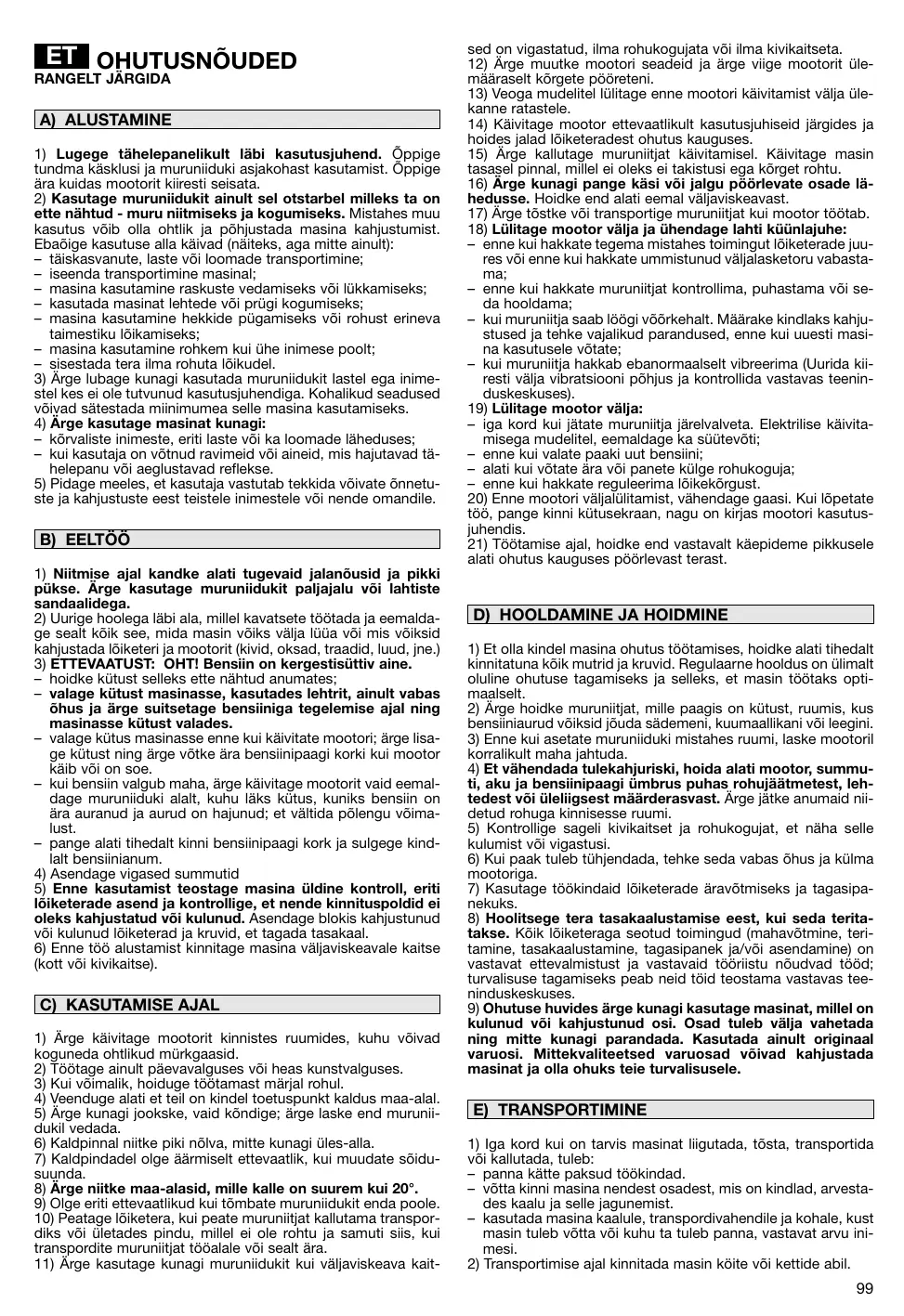

1) Lugege tähelepanelikult läbi kasutusjuhend. Oppige

tundma käsklusi ja muruniiduki asjakohast kasutamist. Oppige

ära kuidas mootorit kiresti seisata.

2) Kasutage muruniidukit ainult sel otstarbel milleks ta on

ette nähtud - muru nitmiseks ja kogumiseks. Mistahes muu

kasutus vôib olla ohtik ja pôhjustada masina kahjustumist.

Ebaüige kasutuse alla Käivad (näiteks, aga mitte ainult):

— täiskasvanute, laste vôi loomade transportimine:

— iseenda transportimine masinal;

— masina kasutamine raskuste vedamiseks voi lükkamiseks;

— kasutada masinat lehtede vôi prügi kogumiseks:

— masina kasutamine hekkide pügamiseks vai rohust erineva taimestiku lôikamiseks;

— masina kasutamine rohkem kuï ühe inimese pooit:

— sisestada tera ilma rohuta IGikudel.

3) Ârge lubage kunagi kasutada murunidukit lastel ega inime-

stel kes ei ole tutvunud kasutusjuhendiga. Kohalikud seadused

4) Ârge kasutage masinat kunagi

— kôrvaliste inimeste, eriti laste voi ka loomade läheduses;

— kuï kasutaja on vôtnud ravimeid vôi aineid, mis hajutavad tä- helepanu Vüi aeglustavad reflekse.

5) Pidage meeles, et kasutaja vastutab tekkida väivate ônnetu-

ste ja kahjustuste eest teistele inimestele vôi nende omandile.

1) Niütmise ajal kandke alati tugevaid jalanôusid ja pikki

pükse. Ârge kasutage muruniidukit paljajalu vôi lahtiste

2) Uurige hoolega läbi ala, millel kavatsete tôôtada ja eemalda-

ge sealt kôïk see, mida masin vôiks välja lüüa voi mis vôiksid

kahjustada l6iketeri ja mootorit (kivid, oksad, traadid, luud, ne.)

3) ÉTTEVAATUST: OHT! Bensiin on kergestisüttiv aine.

— hoïdke kütust selleks ette nähtud anumates;

valage kütust masinasse, kasutades lehtrit, ainult vabas

Ghus ja ärge suitsetage bensiniga tegelemise ajal ning

masinasse kütust valades.

valage kütus masinasse enne kuï käivitate mootori: ärge lisa-

ge kütust ning ärge vôtke ära bensiinipaagi korki kui mootor

— kuï bensiin valgub maha, ärge käivitage mootorit vaid eemal-

ge muruniduki alalt, kuhu läks kütus, kuniks bensiin on

ära auranud ja aurud on hajunud; et vältida pôlengu vôima- lust.

— pange alati tihedalt kinni bensinipaagi kork ja sulgege kind- lait bensinianum.

oleks kahjustatud vôi kulunud. Asendage blokis kahjustunud

vôi kulunud lGiketerad ja kruvid, et tagada tasakaal.

6) Enne 166 alustamist kinnitage masina väljaviskeavale kaitse

(kott vôi kivikaïtse).

[GI KASUTAMISE AJAL ]

1) Ârge käivitage mootorit kinnistes ruumides, kuhu vôivad koguneda ohtikud mürkgaasid.

3) Kui voimalik, hoïduge tô6tamast märjal rohul.

4) Veenduge alati et teil on kindel toetuspunkt kaldus maa-alal. 5) Ârge kunagi jookske, vaid kôndige: ärge laske end muruni- dukil vedada.

6) Kaldpinnal niitke piki nôlva, mitte kunagi üles-alla.

7) Kaldpindadel olge äärmiseit ettevaatiik, kui muudate sôidu- suunda.

8) Ârge nitke maa-alasid, kalle on suurem kui 20°.

9) Olge eriti ettevaatlikud kui tômbate muruniidukit enda poole. 10) Peatage lôiketera, kui peate murunittjat kallutama transpor- diks vôi ületades pindu, millel ei ole rohtu ja samuti siis, kuï transpordite muruniitjat t6alale vôi sealt ära.

11) Ârge kasutage kunagi murunidukit kuï väljaviskeava kaït-

sed on vigastatud, ima rohukogujata vôi ma kivikaitseta. 12) Ârge muutke mootori seadeid ja ärge viige mootorit üle- mäsäraselt kôrgete pôûreteni. 13) Veoga mudelitel lülitage enne mootori käivitamist välja üle- kanne ratastele. 14) Käivitage motor ettevaatlikult kasutusjuhiseid järgides ja hoïdes jalad lôiketeradest ohutus kauguses. 15) Ârge kallutage murunitjat käivitamisel. Käivitage_ masin tasasel pinnal, millel ei oleks ei takistusi ega kôrget rohtu. 16) Arge kunagi pange käsi vôi jalgu pôêrievate osade lä- hedusse. Hoidke end alati eemal väljaviskeavast. tôstke vôi transportige murunitjat kui

age mootor välja ja ühendage laht — enne kuï hakkate tegema mistahes toimingut lôiketerade juu-

res vôi enne kui hakkate ummistunud väljalasketoru vabasta-

— enne kui hakkate murunittjat kontrollima, puhastama vôi se- da hooldama;

— kuïi muruniitja saab l6ôgi voôrkehalt. Määrake kindiaks kahju- stused ja tehke vajalikud parandused, enne kui uuesti masi- na kasutusele vôtate;

— kuï muruniitja hakkab ebanormaalselt vibreerima (Uurida ki- resti välja vibratsiooni pôhjus ja kontrollida vastavas teenin- duskeskuses).

19) Lülitage mootor välja:

— iga kord kuï jätate murunittja järelvalveta. Elektrilise käivita- misega mudelitel, eemaldage ka süütevôti,

— enne kuï valate paaki uut bensii

— alati kuï vôtate ära vôi panete külge rohukoguja;

— enne kuï hakkate reguleerima lüikekGrgust.

20) Enne mootori väljalülitamist, vähendage gaasi. Kui lôpetate

+66, pange kinni kütusekraan, nagu on kirjas mootori kasutus-

21) Tôôtamise ajal, hoidke end vastavalt käepideme pikkusele

alati ohutus kauguses pôêrlevast terast.

[D) HOOLDAMINE JA HOIDMINE ]

1) Et olla kindel masina ohutus tôôtamises, hoidke alati tihedalt Kinnitatuna kôïk mutrid ja kruvid. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin tôôtaks opti- maalseit.

2) Are hoidke murunitjat, mille paagis on kütust, ruumis, kus bensiiniaurud vôiksid jôuda sädemeni, kuumaallikani vôi leegini. 3) Enne kui asetate muruniiduki mistahes ruumi, laske mootoril Korralikuit maha jahtuda 4) Et vähendada tulekahjuriski, hoïda alati mootor, summu- ti, aku ja bensiinipaagi ümbrus puhas rohujäätmetest, leh- tedest vüi üleliigsest määrderasvast. Ârge jätke anumaid ni- detud rohuga kinnisesse ruumi.

5) Kontrollige sageli kivikaitset ja rohukogujat, et näha selle kulumist voi vigastusi.

6) Kuï paak tuleb tühjendada, tehke seda vabas ôhus ja külma mootoriga.

7) Kasutage tô6kindaid lGiketerade äravôtmiseks ja tagasipa- nekuks.

8) Hoolitsege tera tasakaalustamise eest, kui seda terita- takse. Küik loiketeraga seotud toimingud (mahavôtmine, teri- tamine, tasakaalustamine, tagasipanek ja/vôi asendamine) on vastavat ettevalmistust ja vastavaid tôôristu nôudvad tôüd: turvalisuse tagamiseks peab neid tôïd teostama vastavas tee- ninduskeskuses.

9) Ohutuse huvides ärge kunagi kasutage masinat, millel on kulunud vôi kahjustunud osi. Osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi. Mittekvaliteetsed varuosad vôivad kahjustada masinat ja olla ohuks teie turvalisusele.

[E) TRANSPORTIMINE ]

KASUTAMISTINGIMUSED Mootori ja aku (kui on ette nähtud) kohta lugege vastavaid kasutusjuhendeid,

PANE TÂHELE - Seos tekstis sisalduvate viidete ja vastavate jooniste vahel (mis asuvad Ik. 2 —3 ) on näïdatud numbriga, mis eelneb igale lGigule.

PANE TÂHELE - Masina môned komponendid vôivad olla juba monteeritud.

ETTEVAATUST - Lahtipakkimine ja _kokkumonte l6pulevimine peab toimuma alati tasasel ja kindlal piisavalt peab olema ruumi masina ja pakendite li seks, kasutada alati sobivaid tô Pakendite ümbertôëtiemine peab toimuma vastavalt koha- likele kehtivatele normidele.

«pt käepide - ima kôrguse reguleerijata - Monteerige käepideme (1) alumine osa Rorpuse tülomistesse avadesse, kinnitage see kaasaantud kruvidega (2). Monteerige ülemine osa (8), kasutades kaasasolevaid polte (4). jälgides hoolikalt et kälvitustrossi spiraal (5) oleks ôiges asendis. Mônedel mudelitel: ühendage mootori piduri juhe (6) haakides juhtme ots (7) vastavasse avausse juhthooval (8); fikseerige juhtmetugi (6a) Käepideme külge kaasaantud kruvidega (0) nagu näidatud. Kinnitage hoobade juhtmed kasutades klambreid (10).

[TP] «t” tüüpi käepide - kôrguse reguleerijaga — Viige Käepideme (1) alumine, juba monteeritud, osa té6positsiooni ja blokeerige sisemiste nuppudega (2), kontrollides, et kaks poiti (8) jäävad vastavatesse avaustesse (4).

Monteerige ülemine osa (5), kasutades kaasasolevaid pote (6).

jälgides hoolikaît et kälvitustrossi spiraal (7) oleks diges asen-

Mônedel mudelitel: ühendage mootori piduri juhe (8) haakides juhtme ots (9) vastavasse avausse juhthooval (10); fikseeri- ge juhtmetugi (a) käepideme külge kaasaantud kruvidega (11) nagu näidatud.

Keerates nuppe (2) on vôimalik reguleerida Käepidet Kahele eri-

Jäiga rohukoguja puhul:

Eraldage hoolkalt plaat (1) ja seibid (2) koguja (3) ülemisest osast. Vôtke ära kaks seibi (2) ja monteerige plaat (1) koguija (3) ülemisele poolele, ühendades see nôksuga. Uhendage koguja kaks osa (8) ja (4), sisestades pôhjas hoolikalt konksud oma kohtadele kuni klôpsatuseni ja fikseerige kaasaantud kruvidega

[2B] piastikust ja ridest rohukoguja puhul:

Asetage raam (15) kotti (17) ja kinnitage Kôik plastikust ääred (18) nil nagu joonisel, kasutades kruvikeeraja abi. Sisestage kanga serv (19) plastikosa kanalisse (13), alustades äärest 5-7 mm kaugusel.

[TS] Elektrilise starteriga mudelitel, ühendage akujuhe muruniitja üldjuhtmestikuga.

C2: JUHTIMISSEADMETE KIRJELDUS ]

EÆTT AKtseleraatorit (kui on ette nähtud) juhitakse hoovaga (1). Hoova asendid on näidatud vastaval sildil. Mônedel mude-

litel on ette nähtud fikseeritud re_imiga, ilma aktseleraatorita mootor.

[221 Lôiketera piduri jaoks on hoob (1), mida tuleb hoida kéepideme vastas muruniiduki käivitamisel ja tôôtamise ajal. Kui hoob lahti lasta, mootor seiskub.

[231 Edasiveoga mudelitel liigub muruniiduki edasi kangi (1) surumisel vastu Käepidet. Kui kang lahti lasta, sils murunittja I6petab liikumise.

[241 Lôikekôrgust reguleeritakse vastavate hoobadega (1). Mônedel mudelitel eemaldada rattakate (2) ja keerata pot (3) lahti kaasaantud vôtmega (4); asetada rattad soovitud loikekôr- gusel asuvatesse aukudesse (8) ja kinnitada poit (3) vôtmega (4). Neli ratast peavad olema reguleeritud samale kôrgusele. SÉDA OPERATSIOONI TULEB TEHA SEISVA LÔIKETERAGA.

EST] Tôstke üles kivikaitse ja kinnitage koguja (1) nagu joo- nisel näidatud.

[3:21 Käivitamiseks järgige mootori kasutusjuhendit, tômma- ke lGiketera pidurihoob (1) vastu Käepidet ja tmmake energili- selt pidemest käitustrossi (2).

Elektrise käivitamisega mudelitel tômmata tera piduri hoob (1) vastu käepidet ja Keerata kontaktvôtit (3).

[331 Muru kvaliteet saab parem kuï niita alati samal lôike- kôrgusel ja vaheldumisi eri suundades.

NOUANDED MURU HOOLDAMISEKS Iga tüüipi muru on erinevate omadustega ning vôib hoolduseks vajada erinevaid tingimusi: lugeda alati seemnepakendilt soovi- tusi niitmiskôrguse kohta, mis on seotud vastava tôôpiirkonna kasvutingimustega.

Arvestada, et enamus murust koosneb ühest varrest ja ühest vüi rohkemast lehtedest. Kui lehed lGigatakse täielikuit maha, muru kahjustub ja taastumine on raskendatud.

Üldiseit kehtivad järgnevad soovitused:

— liiga madal lige pôhjustab rebimist ja muru hôrenemist, väl- janägemine “laiguline”;

— suvel peab niitma kôrgemalt, et vältida maapinna kuivamist;

— nita ei tohi märga rohtu; see vôib pôhjustada tera efektivsu- se vähenemist, muru jääb selle külge ja rebib rohtu:

— Kuï muru on eriti kôrge, tuleb esmait nifta masina kôrgeimal lubatud nidukôrgusel ja seejärel nita teist korda kahe voi kolme päeva pärast.

[341 166 iôpetamisel laske lahti lôiketera pidurihoob (1) ja ühendage lahti küünlajuhe (2). Vôtke välja süütevôti (3) mudeli- tel, millel see on olemas.

OODAKE LÔIKETERA TÂIELIKU SEISKUMISENI enne kui hak- Kate teostama mistahes hooldust66d.

TÂHTIS - Regulaarne ning täpne hooldus on hädavajalik, et hoïda muruniduk tôôkorras ning et tôôtamine oleks ohutu. Muruniitjat tuleb hoida kuivas kohas.

1) Enne mistahes muruniitja hooldus-, parandus- vüi reguleeri- mistéôd, panna kätte paksud t66kindad.

2) Pärast igat niftmist peske masin hoolikalt veega; puhastage korpuse külge jäänud rohujäätmed ja pori vältimaks et see ära kuivades muutuks takistuseks jérgmisel muruniiduki käi- vitamisel.

3) Korpuse sisemise osa värv vôib aja jooksul nidetud muru abrasiivse toime mâjul lahti tulla; sellisel juhul tuleb värv ki- resti üle tômmata roostevaba värviga, et hoïda ära metalli korrosiooni pôhjustava rooste teke.

4) Juhul kui on tarvis pääseda niiduki alumisse osasse, kalluta- ge masinat ainult mootori juhendis ette nähtud poolele, jär- gides täpselt vastavaid ettekijutusi.

5) Vältige bensiini sattumist mootori vôi niduki plastikust osa- dele, et vältida nende kahjustumist. Puhastage koheselt juhuslikult sattunud bensiin. Garanti ei kata bensiini tôttu ni- duki plastikust osadele tekkinud kahjude parandamise kulu- sid.

CAT] Tôid teraga on soovitav lasta teha spetsialiseeritud tee- ninduskeskuses, kus on selleks sobivaimad vahendid. Sellel masinal on ette nähtud kasutada terasid koodiga: 81004360/3 (mudelil 414) 81004365/3 (mudelil 464) 81004381/1 (mudelil 534)

Terad peavad alati olema tähistatud 4. Vastavalt toote täiu- stumisele vôib juhtuda, et ülalnimetatud terad tuleb aja jooksul välja vahetada teiste, sobivuse ja t66ohutuse seisukohalt ana- loogsete vastu.

Monteerida tera (2) tagasi, kood ja markeering maapinna poole, iälgides joonisel näidatud järjestust.

Kinnitada keskmine kruvi (1) dünamomeetrilise vôtmega, sea- tud 35-40 Nm peale.

CÆ21 Tünja aku laadimiseks, ühendage see akulaadija (1) külge vastavalt aku kasutusjuhendile. Kui te ei kavatse pikka aega murunildukit kasutada, ühendage aku mootori juhtmesti- kust lahti, kuid veenduge, et aku oleks laetud.

C5. KESKKONNAKAITSE ]

Keskkonnakaïtse peab masina kasutamisel olema oluline ja eelistatud aspekt kaïtsmaks meie tsiviilse kooselu ja keskkon- na huve.

— Vältida naabrite segamist.

— Jälgida täpselt kohalikke nôudeid, mis puudutavad lôikejää- kide ümbertéôtiust.

— Täpselt kohalikke norme, mis puudutavad pakendite, ôlide, bensiini, akude, fitrite, kahjustatud osade ja muu keskkon- naohtiku ümbertôtlemist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumi- spunktidesse, kus hoolitsetakse materjalide ümbertôôtluse eest.

— Kuï te masinat enam ei kasuta, ärge visake seda loodusesse, vaid péôrduda vastavalt kohalikele kehtivatele normidele jéätmekäitluspunkti poole.

ETTEVAATUST: Teie ohutuse huvides on keelatud monteerida mistahes muud seadet, mis pole järgnevas, spetsiaalselt tie masina mudelile välja téôtatud seadmete, nimekirjas.

[6.1] “Muitsimiskomplekt” (kui ei ole kaasa antud) Peenestab niidetud rohu ja jätab selle murule, alternatiiviks rohukogujale.

Mistahes probleemi vôi kahtluse korral p6ôrduge kôhklemata lähimasse teeninduskeskusse vôi edasimüüja poole.
