MANUALE UTENTE SHINEX RAP 150 FE FESTOOL

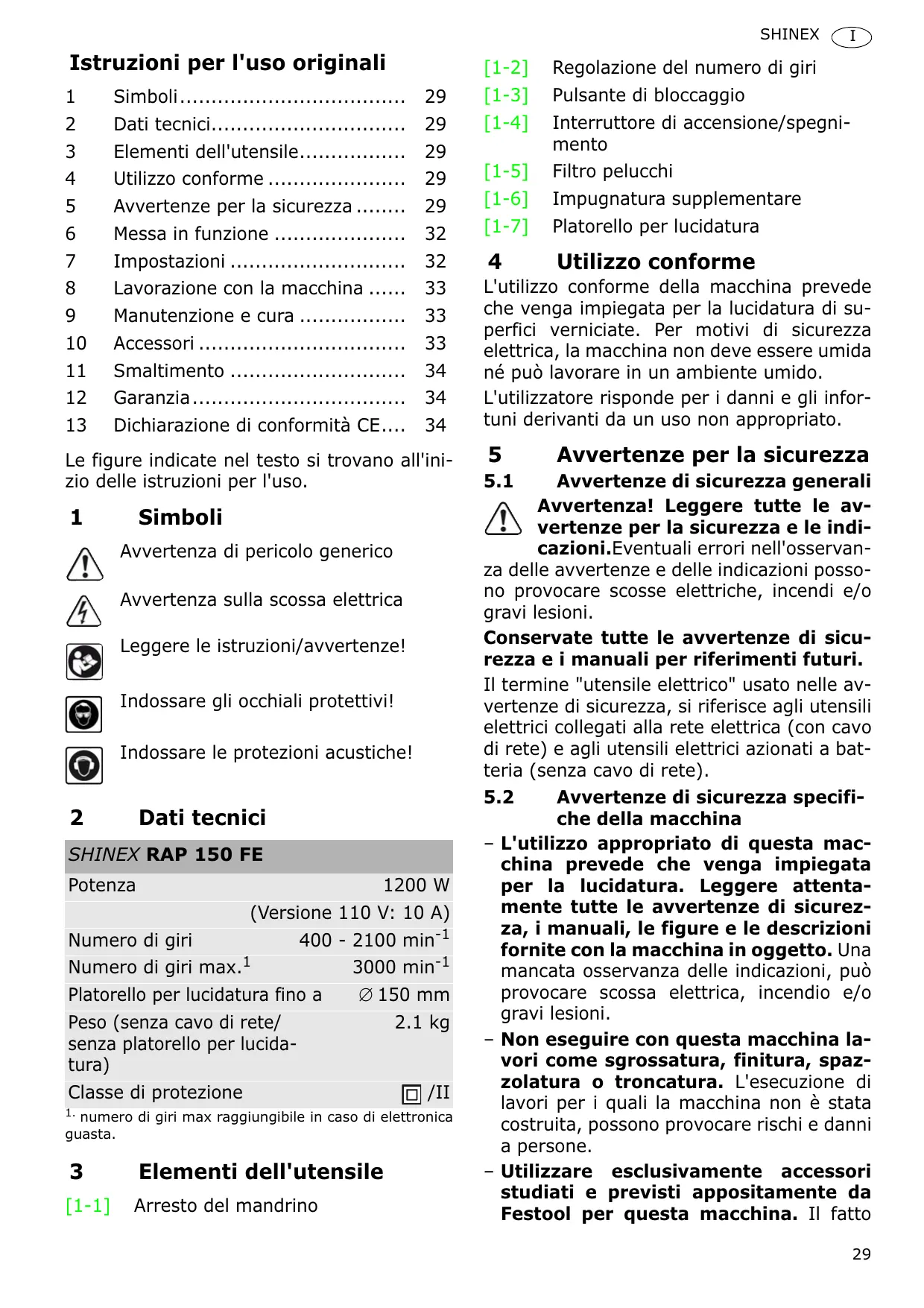

Istruzioni per l'uso originali

1 Simboli 29
2 Dati tecnici 29
3 Elementi dell'utensile. 29
4 Utilizzo conforme 29
5 Avvertenze per la sicurezza 29
6 Messa in funzione 32
7 Impostazioni 32
8 Lavorazione con la macchina 33
9 Manutenzione e cura 33
10 Accessori 33
11 Smaltimento 34
12 Garanzia 34
13 Dichiarazione di conformità CE.... 34

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

1 Simboli

Avverenza di pericolo generico

Avvertenza sulla scossa elettrica

Leggere le istruzioni/avvertenze!

Indossare gli occhiali protettivi!

Indossare le protezioni acustiche!

2 Dati tecnici

SHINEX RAP 150 FE

Potenza	1200 W
Versione 110 V: 10 A
Numero di giri	400 - 2100 min-1
Numero di giri max.1	3000 min-1
Platorello per lucidatura fino a	Ø 150 mm
Peso (senza cavo di rete/ senza platorello per lucida-tura)	2.1 kg
Classe di protezione	☐ /II

1. numero di giri max raggiungabile in caso di elettronica guasta.

3 Elementi dell'utensile

[1-1] Arresto del mandrino

[1-2] Regolazione del numero di giri
[1-3] Pulsante di bloccaggio
[1-4] Interruttore di accensione/spegnimento
[1-5] Filtropelucchi
[1-6] Impugnatura supplementare
[1-7] Platorello per lucidatura

4 Utilizzo conforme

L'utilizzo conforme della macchina prevede che venga impiegata per la lucidatura di superfici verniciate. Per motivi di sicurezza elettrica, la macchina non deve essere umida né più lavorare in un ambiente umido.

L'utilizzatore risponde per i dati e gli infortuni derivanti da un uso non appropriato.

5 Avverenze per la sicurezza

5.1 Avvertenze di sicurezza generali

Avvertenza! Leggere tutte le avvertenze per la sicurezza e leindicazioni.Eventuali errori nell'osservan

za delle avvertenze e delleindicazioni possono provocare scosse elettriche, incendi e/ogravi lesioni.

Conservate tutte le avventenze di sicurezza e i manuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avventenze di sicurezza, si riferisceagli utensili elettrici collegati alla rete elettrica (con cavo di rete) eagli utensili elettrici azionati a batteria (senza cavo di rete).

5.2 Avvertenze di sicurezza specifiche della macchina

• L'utilizzo appropriato di但这a macchina prevede che venga impiegata per la lucidatura. Leggere attendamente tutte le avventenze di sicurezza, i manuali, le figure e le descrizioni fornite con la macchina in oggetto. Una mancata osservanza delleindicazioni,puo provocare scossa elettrica, incendio e/o gravi lesioni.
• Non eseguire con questa macchina lavori come sgrossatura, finitura, spazzolatura o troncatura. L'esecuzione di lavori per i quali la macchina non è stata costruita, possono provocare rischi e danni a persona.
• Utilizzare esclusivamente accessori studiati e previsti appositamente da Festool per但这a macchina. Il fatto

che un accessorio sia considerato applicabile alla macchina, non corrisponde ad alcuna garanzia di funzionamento non pericoloso.

• Il numero di giri ammesso dell'accessorio deve essere almeno parti al numero di giri massimo previsto per la macchina. Gli accessori con numero di giri superiore a quanto consentito possono scoppiare.
• Il diametro esterno e lo spessore dell'accessorio devono essere compresi entro i limiti dimensionali della macchina. Gli accessori con dimensioni errate non possono essere sufficientemente protetti né adeguatamente comandati.
• Il diametro di foratura di dischi, flange, piatti di supporto e agli altri accessori deve adattarsi perfettamente al mandrino della macchina. Gli accessori con diametro del foro non adatto funzionano in maniera non uniforme, vibranoccessivamente e portano alla perdita di controllo.
• Non utilizzato accessori danneggiati. Prima di anni utilizzato, controllare che accessori come il disco di lucidatura non presentino rotture o strappi o che il piatto di supporto non sia rotto occessivamente usurato. Dopo un'eventuale caduta della macchina, ispezionare la macchina stessa e gli accessori, accertandosi che non presentino danneggiamenti, altrimenti applicare accessori non danneggiati. Dopo il controllo e il montaggio degli accessori, spostarsi e fare spostare agli uomini nelle vicinanze all'esterno del Campo di rotazione dell'innesto, quando fare funzionare la macchina per un minuto a massimo regime. Gli accessori eventualmente danneggiati di norma si spezzano durante quello test.
• Indossare l'equipaggiamento protettivo. A seconda dell'applicazione, utilizzare uno schermo protettivo od occhiali di protezione. Se necessario, indossare una maschera protettiva per le vie respiratoriie, protezioni acustiche, quanti da lavoro e un grembiule da lavoro, adatto come protezione contro i colpi dovuti a piccoli pezzi del materiale in lavorazione. Gli occhiali di protezione devono essere adatti a fermare

i frammenti volanti generati dai diversi lavori. La maschera protettiva per le vie respiratoriie o l'apparecchio di protezione delle vie respiratoriie deve essere adatto al filtraggio delle particelle generate durante la lavorazione. Un inquinamento acustico persistente e forte cui provocare gravi danni all'udito.

• Mantenere le personne presenti ad una distance sicura dalippo di lavoro. Tutte le persone presenti nell'area di lavoro devono indossare un adeguato equipaggiamento protettivo. è possibile che pezzi del materiale in lavorazione o degli accessori rotti possano volare all'esterno del Campo di lavoro, provocando lesioni.
• Tenere il cavo di alimentazione lontano delle parti in movimento. In caso di perdita di controllo, il cavo di alimentazione potrebbe essere tagliato oppure potrebbe pendere, attirando la mano o il braccio versuso le parti in movimento.
• Non posare mai la macchina prima dell'arresto completo dell'utensile. Gli innesti girevoli, infatti, potrebbero agganciarsi alla superficie di appoggio e rendere la macchinaenza controlo.
• Non fare funzionare la macchina quando la si trasporta tenendola al fianco. In caso di contatto, l'innesto potrebbe agganciarsi all'abbigliamento dell'utente ed essere pericolosamente diretto verso il corpo dell'utente stesso.
• Pulire regolarmente le aperture di raffreddamento della macchina. La vento-la di raffreddamento aspira la polvere nella carcassa della macchina e un eccessivo deposito di polvere metallica cui provocare pericoli di scossa elettrica.
• Non utilizzato la macchina in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali sostanze.
• Non utilizzato alcun utensile che richieda il raffreddamento con liquidi. L'acqua o altri refrigeranti liquidi sono provocare scosse elettriche (mortali).

Cause e prevenzione dei contraccolpi

Un contraccolpo è un'improvvisa reazione all'incastro o all'aggancio di un disco, di un piatto di supporto, una spazzola o altri accessorio durante la rotazione. L'incastro o l'aggancio comporta un rapido arresto

dell'accessorio rotante, perché, come reazione, si ha un'accelerazione della rotazione incontrollata, dell'accessorio, attorno al punto di incastro, in direzione opposta alla macchina.

Se ad esempio un disco da levigatura si incastra o aggancia in un pezzo in lavorazione, è possibile che il disco scavi un solco nella superficie del pezzo, per mezzo della circonferenza sul punto di incastro, lasciando così che il disco si muova in modo incontratto. Il disco cui saltare versuso o lontano dall'utilizzatore, a seconda della direzione del disco al punto di incastro. In quello modo si potrebbeanche verificare una rottura dei dischi. Il contraccolpo è risultato di un uso erroneo della macchina e/o di una modalità di lavoro o utilizzo improperi e più essere evitato osservando le seguenti avventenze.

• Tenere la macchina sempre saldamente e posizionare il proprio corpo e braccio in modo tale da riuscire a controllare le forze esercitate da un eventuale contraccolpo. Per un controllo ottimale dei contraccolpi o delle reazioni al momento dell'avvio, utilizzato sempre l'impugnatura supplementare, se fornita. L'utilizzatore può controllare le reazioni o i contraccolpi osservando le adeguate avventenze.
• Non avvicinare mai le maniagli inestini in movimento. Gli utensili possono subire contraccolpi se urtati alla mano dell'utilizzatore.
• Non posizionare il proprio corpo nell'area in cui si può prevedere il movimento della macchina in caso di contraccolpo. Un contraccolpo provoca l'accelerazione della macchine in direzioneopposta alla rotazione del disco sul punto di incastro.
• Prestare particolare attenzione durante la lavorazione in angoli, spigoli accentuati, ecc. Evitare salti indietro e agganci dell'inesto.Gli angoli, gli spigoli accentuati o un salto indietro dell'inesto favoriscono l'aggancio dell'inesto stesso, la perdita del controllo e i contraccolpi.
• Non montare seghe a catena per intagliare nel legno o lame da sega dentate. Tali lame spesso provocano contraccolpi e la perdita di controllo.

Speciali avvertenze di sicurezza per la lucidatura

• Evitare che le parti scolte delelo di lucidatura o dei fili di fissaggio possano muoversi liberamente. Rimuovere o accoriare i fili di fissaggio sciolti. I fili di fissaggio sciolti e in libero movimento possono impigliarsi nelle dita dell'utente oppure rinanere appesi al pezzo in lavorazione.
• Evitare che nella macchina entri del lucidante liquido (pasta di lucidatura). Se penetrà del lucidante liquido (pasta di lucidatura) nell'utensile elettrico, aumento il rischio di scossa elettrica.

5.3 Emissioni

I valori rilevati in base alla norma EN 60745 indicano tipicamente quando segue:

Livello pressione sonora L_PA = 81 ~dB(A)

Livello di potenza sonora L_WA = 92 ~dB(A)

K = 3 dB

ATTENZIONE

Suono risultante dal lavoro Danneggiamento dell'udito

Utilizzato protezioni acustiche!

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745:

Involucro esterno macchina a_h < 2,5 ~m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Impugnatura supplementa a_h < 2.5 m/s^2

ture K = 1,5m / s^2

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contenate in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento.

I valori di emissione indicati sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se perché l'utensile elettrico viene utilizzato per altre applicazioni, con altri attrezzature aggiunte o se noniene sottomosto a regolare manutenzione, i carichi vibratori e di rumore possono aumento decisamente durante tutto il periodo di lavoro. Per

un'esatta valutazione durante un periodo di lavoro prestabilito, si deveanche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina inesso compresi. Questo cui ridurre notevolmente il carico durante l'intero periodo di lavoro.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammensse!

Pericolo di incidenti

La tensione di rete o la frequenza della sorgente elettrica devono coincidere con leindicazioni sulla targhetto.
In America settentrionale è consentito esclusivamente l'impiego di utensili Festo-ol con tensione 120 V/60 Hz.

L'interruttore [1-4] serve come interrottore ON/OFF (pressione = ON, rilascio = OFF).

Per il funzionamento continuo è possibile fissarla con il pulsante di bloccaggio [1-3]. Premendo ancora una volta l'interruttore, il blocco viene nuovamente rilasciato.

7 Impostazioni

AVVERTENZA

Pericolo di lesions, scossa elettrica

• Prima di eseguire qualsiasi operazione sulla macchina disinserire sempre la spina alla presa!

7.1 Electronic

La macchina è dotata di un'elettronica ad albero piano con le seguenti caratteristiche:

Avvio morbido

L'avvio dolce regolato elettronicamente garantisce un avviamento della macchina "senza strappi".

Regolazione del numero di giri

Il numero di giri ottengo tenero premuto l'interruttore ON/OFF [1-4] più essere impostato con la rotellina di regolazione [1-2] tra 600 e 2100 min ^-1 . In tal modo sarebbe possibile adeguare in maniera ottimale la velocità di taglio alla superficie di volta in volta utilizzata (vedere tabella).

① La macchina possiede un interruptore progressivo: augmentando la pressione sull'interruttore ON/OFF aumenta il numero di giri. In quello modo è possible variare il numero di giri sulla soluzione di continuità fra 400min^-1 e il numero di giri impostato sulla rotellina di regolazione.

Applicazione	Posizione della rote-lina di regola-zione
Distribuzione del lucidante	1 - 2
Lucidatura di superfici deli-cate	3 - 4
Lucidatura a spechio	5 - 6

Numero di giri costante

Il numero di giri preselezionato per il motore viene mantenuto costante a livello elettronico. Ciò consente di raggiungere una velocità di taglio costanteanche in caso di sovraccarico.

Protezione da temperatura elevata

In caso di temperatura eccessiva del motore, l'alimentazione di corrente e la velocità vengono ridotte. La macchina continua a funzionare con potenza ridotta, al fine di consentire un rapido raffreddamento per mezzo dell'aerazione del motore. Dopio il raffreddamento, la macchina ritorna automaticamente al regime precedente.

Limitazione di corrente

La limitazione di corrente impedisce, in caso di estremo sovraccarico, il raggiungimento di un assorbimento di corrente eccessivo. Questo può portare a una riduzione del numero di giri del motore. Dop la scarica, il motore riprende a girare nuovamente.

7.2 Montaggio del disco di lucidatura

Usare sostanto platorelli per lucidatura ammessi per il numero di giri massimo dato.

I platorelli per lucidatura sono dotati di filettatura M 14 e vengono avvitati direttamente sul mandrino.

Procedura

Premere l'arresto del mandrino [2-1].
▶ Ruotare il mandrino dell'utensile [2-3] sono alle scatto dell'arresto del mandrino in seguito a pressione e al consequencese arresto del mandrino stesso.

• Avvitare il platorello per lucidatura [2-2] sul mandrino dell'utensile o svitarlo dal mandrino dell'utensile.

7.3 Fissaggio dell'accessorio di lucidatura

Grazie alsystema Stickfix,gli accessori di lucidatura (feltro, spugna,pelo d'agnello) si premonofacilitmente sul platorello per lucidatura [1-7] e vengono tenuti dallo strato aderente del platorello per lucidatura.

7.4 Montare l'impugnatura supplementare

L'impugnatura supplementare [3-1] più essere avvitata a destra o a sinistra della testata ingranaggi.

8 Lavorazione con la macchina

Osservare le seguentiindicazioni:

• non lavorare con la macchina se l'electronica è difettosa, in quanto ciò può essere comporta re il raggiungimento di un numero di giri eccessivo. L'electronica è difettosa quando non funziona la partenza dolce o la regolazione del numero di giri.
• Non sovraccaricare la macchina esercitando una pressione eccessiva! Il miglior risultato di lucidatura si ottiene lavorando con una pressione di appoggio abbastanza forte. La qualità e il risultato di lucidatura dipendono sostanzialmente alla selezione del lucidante corretto.
• Per guidare la macchina in modo sicuro, tenerla sempre con entrambe le mani afferrandola per la cassa motore e la testata ingranaggi per l'impugnatura supplementare [1-6].
  ① I sunti di appoggio in gomma [3-2] consentono un comodo appoggio della macchina.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesions, scossa elettrica

Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina alla presa!
- Tutte le operazioni di manutenzione e riparazione per le quali è necessario après l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.

Pulizia del filtropelucchi

▶ Pulire regolarmente il filtrlo pelucchi [4-1] su entrambi i lati della macchina.
In caso di sporcizia ostinata, allentare la vite del filtrlo pelucchi [4-2] e pulirlo con l'aspirazione.

L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.

10 Accessori

Utilizzate esclusivamente gli accessori originali Festool e il materiale di consumo Festool previsti per questa macchina, perché questi componenti di sistema sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo di altri produttori pregiudica la qualità dei risultati di lavoro e porta una limitazione della garanzia. A seconda dell'applicazione, cui augmentare l'usura della macchina o possono augmentare le sollecitazioni per l'utilizzato. Pertanto vi raccomandiamo di proteggere voi stessi, la macchina e la garanzia utilizzato esclusivamente accessori originali Festool e materiale di consumo Festool!

Utilizzare esclusivamente platorelli per lucidatura originali Festool. Utilizzato platorelli per lucidatura di qualità inferiore possono verificarsi notevoli squilibri, che pregiudicano la qualità dei risultati di lavoro e augmentano l'usura dell'utensile.

I numero d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla).[www.festool.com".

11 Smaltimento

Non gettare gli utensili elettrici nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli utensili elettrici, agli accessori e degli imballaggi! Osservare le indicatezioni nazionali in vigore.

Solo UE: la Direttiva europea 2002/96/CE prevede che gli utensili elettrici usati vengano raccolti separatamente e smaltiti in conformità con le disposizioni ambientali.

12 Garanzia

Per le nostre apparecchiature forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigo, nei rispettivi Paesi e comunique con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è parl a 24 mesi (comprovata alla fattura o dal documento d'acquisto). Sono escludi da la garanzia eventuali danni che, in particolare, possono essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure danni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o ancora difetti noti al momento dell'acquisto. Vengono parimenti escludianche i danni derivanti dall'impiego di accessori e materiali di consumo (ad es.platorelli) non originali.

Eventuali reclami potranno essere riconosciuti solamente se l'apparecchiatura verrà rispedita, integra, al fornitore o ad un centro di Assistenza clienti autorizzato Festool. Conservate con cura il manuale d'uso, le avventenze di sicurezza, l'élenco delle parti di ricambio e il documento comprovante l'acquiresto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.

Nota

In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche containe nella presente documentazione.

13 Dichiarazione di conformità CE

Lucidatrice rotativa	N° di série
RAP 150 FE	494801; 496047

Anno del contrassegno CE:2008

Dichiariamo sotto la nostra responsabilità che il presente prodotto è conforme alle seguenti direttive e norme:

98/37/CE (fino al 28.12.2009), 2006/42/CE (dal 29.12.2009), 2004/108/CE, EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

paa. D. Jdaannn Snnn

Direttore Ricerca, Sviluppo, Documentazione tecnica

16.12.2009

REACH per prodotti Festool, gli accessori e il materiale di consumo:

REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggionati e per informarvi delle possibili sostanze apparententi alla lista di candidati e contenate nei nostri prodotti, abbiamo organizzato il seguente sito web per voi:

www.festool.com/reach
