MANUALE UTENTE IP-200X FAGOR

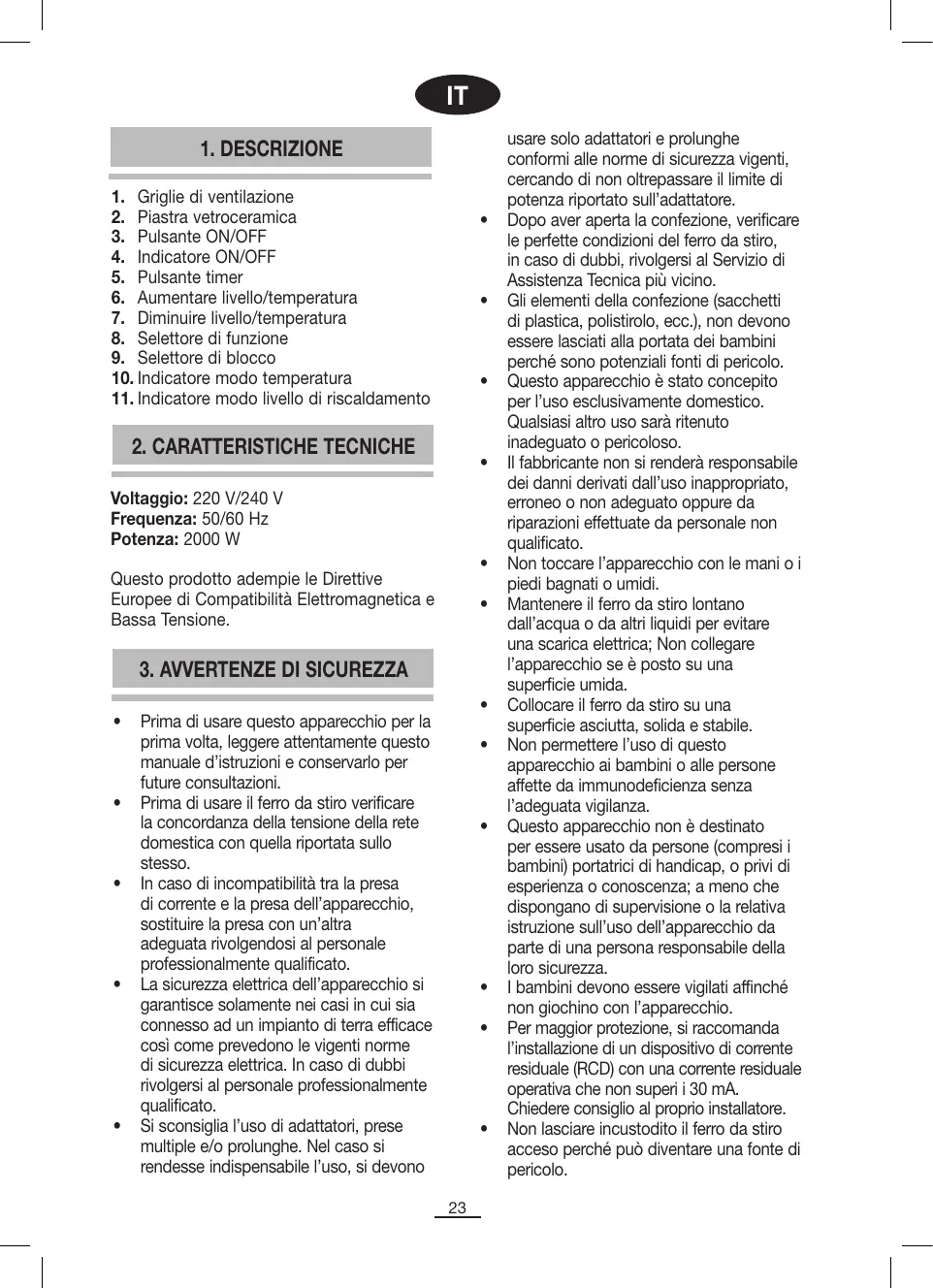

MANUALE DI ISTRUZIONI

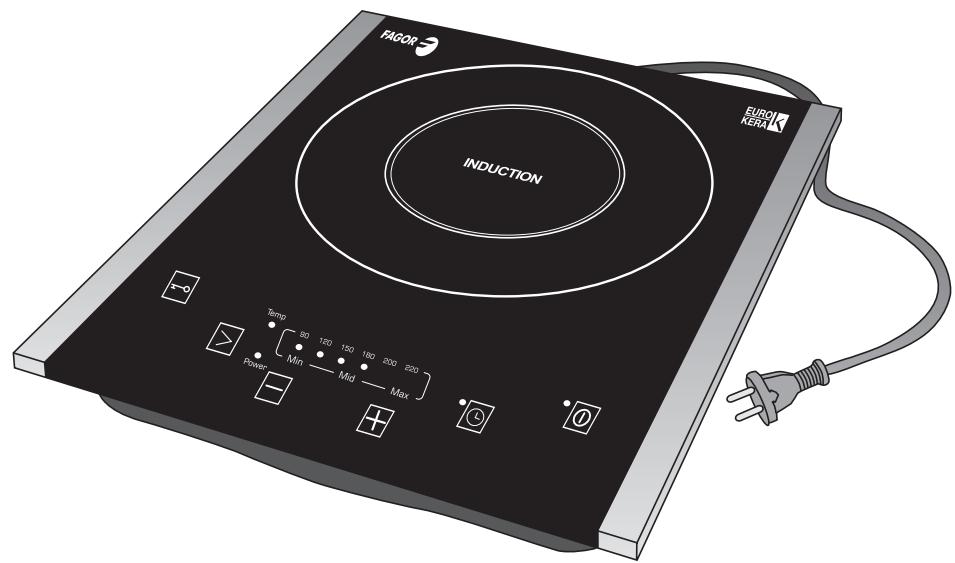

1. Griglie di ventilazione

7. Diminuire livello/temperatura

8. Selettore di funzione

9. Selettore di blocco

10. Indicatore modo temperatura

11. Indicatore modo livello di riscaldamento

Voltaggio: 220 V/240 V Frequenza: 50/60 Hz Potenza: 2000 W

Questo prodotto adempie le Direttive Europee di Compatibilità Elettromagnetica e Bassa Tensione.

Prima di usare questo apparecchio per la prima volta, leggere attentamente questo manuale d’istruzioni e conservarlo per future consultazioni. Prima di usare il ferro da stiro verificare la concordanza della tensione della rete domestica con quella riportata sullo stesso. In caso di incompatibilità tra la presa di corrente e la presa dell’apparecchio, sostituire la presa con un’altra adeguata rivolgendosi al personale professionalmente qualificato. La sicurezza elettrica dell’apparecchio si garantisce solamente nei casi in cui sia connesso ad un impianto di terra efficace così come prevedono le vigenti norme di sicurezza elettrica. In caso di dubbi rivolgersi al personale professionalmente qualificato. Si sconsiglia l’uso di adattatori, prese multiple e/o prolunghe. Nel caso si rendesse indispensabile l’uso, si devono

usare solo adattatori e prolunghe conformi alle norme di sicurezza vigenti, cercando di non oltrepassare il limite di potenza riportato sull’adattatore. Dopo aver aperta la confezione, verificare le perfette condizioni del ferro da stiro, in caso di dubbi, rivolgersi al Servizio di Assistenza Tecnica più vicino. Gli elementi della confezione (sacchetti di plastica, polistirolo, ecc.), non devono essere lasciati alla portata dei bambini perché sono potenziali fonti di pericolo. Questo apparecchio è stato concepito per l’uso esclusivamente domestico. Qualsiasi altro uso sarà ritenuto inadeguato o pericoloso. Il fabbricante non si renderà responsabile dei danni derivati dall’uso inappropriato, erroneo o non adeguato oppure da riparazioni effettuate da personale non qualificato. Non toccare l’apparecchio con le mani o i piedi bagnati o umidi. Mantenere il ferro da stiro lontano dall’acqua o da altri liquidi per evitare una scarica elettrica; Non collegare l’apparecchio se è posto su una superficie umida. Collocare il ferro da stiro su una superficie asciutta, solida e stabile. Non permettere l’uso di questo apparecchio ai bambini o alle persone affette da immunodeficienza senza l’adeguata vigilanza. Questo apparecchio non è destinato per essere usato da persone (compresi i bambini) portatrici di handicap, o privi di esperienza o conoscenza; a meno che dispongano di supervisione o la relativa istruzione sull’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere vigilati affinché non giochino con l’apparecchio. Per maggior protezione, si raccomanda l’installazione di un dispositivo di corrente residuale (RCD) con una corrente residuale operativa che non superi i 30 mA. Chiedere consiglio al proprio installatore. Non lasciare incustodito il ferro da stiro acceso perché può diventare una fonte di pericolo.

Non tirare mai dal cavo per scollegare l’apparecchio. Scollegare il ferro da stiro prima di effettuare una qualsiasi operazione di pulizia o di manutenzione. In caso di avaria o di guasto dell’apparecchio, spegnerlo e non cercare di sistemarlo. In caso di necessitare una riparazione rivolgersi solo ad un servizio di assistenza tecnica autorizzata dal fabbricante e richiedere l’uso di ricambi originali. L’utilizzatore non deve procedere alla sostituzione del cavo. Nei casi in cui fosse rovinato o danneggiato, rivolgersi esclusivamente ad un Servizio di Assistenza Tecnica autorizzato dal fabbricante. Non lasciare il ferro da stiro esposto agli agenti atmosferici (pioggia, sole, gelo ecc.). Non usare o collocare nessuna parte di questo ferro da stiro sopra o vicino a superfici calde (fornelli a gas, elettrici o forni). Non utilizzare detersivi o panni abrasivi per pulire l’apparecchio. Non toccare le superfici calde. Utilizzare i manici. Evitare che il cavo entri in contatto con le parti calde dell’apparecchio. Non smontare né tentare di riparare l’apparecchio. Non collocare sopra l’apparecchio nessun oggetto pesante. Non usare la piastra vicino ad una fonte di gas infiammabile né in ambiente umido. Non collocare la piastra in un posto in cui ci sia il rischio di schizzi d’acqua od olio Durante il funzionamento, prestare attenzione alla piastra. Aprire il coperchio dei recipienti che contengano alimenti confezionati sotto vuoto prima di scaldarli sulla piastra. Non utilizzare recipienti non appropriati. Non coprire le griglie di ventilazione o le entrate d’aria né introdurre materiali estranei. Collocare i recipienti ben centrati sulla zona di riscaldamento. Dopo il funzionamento della piastra, attendere il completo raffreddamento prima di toccare l’apparecchio.

Se si osserva un guasto esterno, sconnettere l’apparecchio per evitare un cortocircuito. Non si possono lasciare oggetti metallici sulla piastra; possono riscaldarsi ad alte temperature. Le persone portatrici di by-pass devono consultare il loro medico prima di usare il prodotto.

1. I recipienti devono disporre di fondo

fabbricato con materiale magnetico.

2. Non si possono utilizzare materiali come

vetro, ceramica, alluminio, rame ed altri materiali non magnetici.

3. Devono avere una base piana, e il

diametro deve essere maggiore di 12 cm e minore di 26 cm.

4. Dopo l’accensione della piastra suonerà

un beep fino a quando viene collocato il recipiente sulla zona di riscaldamento.

5. Se il recipiente viene tolto dalla piastra

a induzione quando è in funzionamento, la piastra cesserà di riscaldare ed emetterà un beep in modo intermittente. Trascorso un minuto si spegnerà automaticamente.

• Assicurarsi che le griglie di ventilazione e le entrate d’aria non siano bloccate e che non ci siano oggetti metallici sulla piastra oltre a quello che contiene gli alimenti.
• Collocare il recipiente contenente gli alimenti sulla parte centrale del piatto di ceramica.
• Nel connettere la piastra, si sentirà un beep.
• Per accendere l’apparecchio premere il pulsante ON/OFF, si sentirà un beep e l’indicatore luminoso (4) diventa intermittente.
• Dopo aver selezionato il modo di funzionamento si sentirà un beep intermittente fino alla collocazione del recipiente sulla zona di riscaldamento.

Questo beep si sentirà ogni volta che viene tolto il recipiente dalla piastra, trascorso un minuto in assenza di un recipiente l’apparecchio si spegnerà. Premere il selettore di funzione (8) per selezionare il modo di funzionamento. Se non viene premuto questo selettore entro due minuti dall’accensione dell’apparecchio, la piastra si spegnerà automaticamente. A seconda della funzione scelta si accenderà il relativo indicatore:

• MODO LIVELLO DI RISCALDAMENTO (“Power”) (11): Permette la selezione del livello di potenza tra il minimo (“Min”) e massimo (“Max”). Ogni volta che inizia questo modo di funzionamento, viene impostato il livello preselezionato 4.
• MODO TEMPERATURA (“TEMP”) (10): In questo modo di funzionamento la piastra regola automaticamente la potenza fornita dalla piastra in modo che la temperatura si mantenga costante. I valori (ºC) indicati in ogni livello sono orientativi, la temperatura reale ottenuta dipende in gran parte dal tipo di recipiente, alimento, ecc. Prendere dimestichezza con il funzionamento ed usarlo secondo i propri gusti. Ad esempio, selezionare temperature basse per mantenere intingoli caldi e temperature alte per friggere con molto olio. Ogni volta che si inizia questo modo di funzionamento, viene impostato il livello preselezionato di “180ºC”. Selezionare il livello di riscaldamento o la temperatura desiderata premendo i selettori di aumento o diminuzione livello/temperatura (6 e 7). Dopo l’uso dell’apparecchio, spegnere la piastra premendo il pulsante ON/OFF. Il ventilatore cesserà di funzionare dopo 1 minuto. Disinserire la piastra e lasciarla raffreddare.

Quando la piastra è connessa, si può attivare il blocco della tastiera premendo il selettore di blocco (9), il relativo indicatore luminoso si accenderà. Ora si potrà azionare solo il pulsante ON/OFF, gli altri pulsanti saranno disabilitati. Per disabilitare il blocco mantenere premuto per 2 secondi il selettore di blocco (9).

Esiste la possibilità di programmare un periodo di funzionamento della piastra a induzione. Dopo il periodo stabilito la piastra si spegnerà automaticamente. Seguire i seguenti passi per programmare il periodo di funzionamento:

• Premere il pulsante di timer (5). Si sentirà un beep e sul display lo “0” diventa intermittente.
• Premere i tasti “+” e “-“ per selezionare il tempo di funzionamento desiderato. Ad ogni pressione di uno di questi tasti il tempo aumenta o diminuisce di 1 minuto. Se si mantiene premuto il pulsante, i minuti aumentano o diminuiscono in incrementi di 10 minuti.
• Una volta selezionato il tempo desiderato, attendere 5 secondi. Il visualizzatore diventa fisso e rimane memorizzato. Se il timer è sullo 0 questi non produrrà nessun effetto.
• Un volta programmato il tempo di funzionamento, se si desidera cancellare la programmazione, ripremere il pulsante di timer (5). NOTA: Anche se non è stata utilizzata la funzione timer, la piastra si spegne sempre automaticamente dopo un periodo massimo di funzionamento. Varierebbe per ogni livello di potenza o temperatura selezionati secondo la seguente tavola: Livello Spegnimento automatico (in ore)

1. Disinserire l’apparecchio ed attendere il

completo raffreddamento della piastra.

2. Pulire dolcemente con un panno

asciutto e flessibile la polvere accumulata nelle griglie di ventilazione e nell’entrata d’aria.

3. Pulire con un panno umido la piastra di

ceramica quando è leggermente sporca.

4. Quando la sporcizia è oleosa, pulirla

con un panno umido e con un po’ di dentifricio o con un detersivo neutro.

5. Non utilizzare mai agenti di pulizia

abrasivi, sgrassanti o alcool.

Problema Causa possibile Dopo la connessione dell’apparecchio la spia ON/OFF non si accende. Non è ben collegato. L’interruttore, il fusibile e il cavo non sono in buone condizioni. La spia ON/OFF si accende, ma l’apparecchio non scalda. Il recipiente non è adeguato. Per altre cause, consultare con il reparto di manutenzione speciale. L’apparecchio cessa di scaldare tutt’a un tratto durante il funzionamento. La temperatura ambiente è troppo alta. Si è bloccata la griglia di ventilazione o l’entrata d’aria. È trascorso il tempo del timer. Verificare il buon funzionamento del sistema di protezione, realizzare una prova di attivazione. Attendere un istante e premere il pulsante ON/OFF, quando la temperatura della piastra ridiventa normale, funzionerà in modo adeguato. E3, E6 Codice delle avarie E7, E8 Premere il pulsante ON/OFF, quando la temperatura della piastra è ridiventata normale tornerà a funzionare in modo adeguato. Porsi in contatto con il Servizio di Assistenza Tecnica autorizzato. E1, E2, E4, E5, Eb, EC

ELETTRONICHE Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per sottolineare l’obbligo di collaborare con una raccolta selettiva, sul prodotto appare il contrassegno raffigurante l’avvertenza del mancato uso dei contenitori tradizionali per lo smaltimento. Per ulteriori informazioni, porsi in contatto con le Autorità locali o con il negozio nel quale è stato acquistato il prodotto.
