S-11 - Cassa acustica PIONEER - Manuale utente e istruzioni gratuiti

Marca	PIONEER
Modello	S-11
Categoria	Altoparlante
Tipo di altoparlante	Satellite (anteriore, surround) e centrale
Configurazione	1 via, altoparlante da 7,7 cm (cono)
Impedenza nominale	6 Ω
Potenza massima ammissibile	150 W
Gamma di frequenza (anteriore/surround)	100 Hz – 20 kHz
Gamma di frequenza (centrale)	90 Hz – 20 kHz
Sensibilità (anteriore/surround)	82 dB
Sensibilità (centrale)	83 dB
Dimensioni (anteriore/surround)	106 mm (L) x 116 mm (A) x 106 mm (P)
Dimensioni (centrale)	270 mm (L) x 100 mm (A) x 106 mm (P)
Peso (anteriore)	0,8 kg
Peso (surround)	0,6 kg
Peso (centrale)	1,0 kg
Tipo di cassa	Satellite chiuso a schermatura magnetica (anteriore e centrale), satellite chiuso (surround)
Accessori in dotazione	Cavi per altoparlanti (4 m x 3, 10 m x 2), cuscinetti antiscivolo (x20), staffe da parete (x4), viti M5 (x4), certificato di garanzia, manuale di istruzioni
Manutenzione	Pulire con un panno morbido e asciutto. Per lo sporco ostinato, utilizzare un panno morbido inumidito con un detergente neutro diluito, quindi asciugare con un panno asciutto. Non utilizzare cera, diluente, benzina o insetticida.
Precauzioni di sicurezza	Non esporre all'acqua o all'umidità. Non posizionare oggetti pieni di liquido sull'apparecchio. Non ostruire le aperture di ventilazione. Non installare vicino a una fonte di calore. Scollegare in caso di inutilizzo prolungato.
Riparabilità	Nessuna parte riparabile dall'utente. Affidare qualsiasi intervento a personale qualificato.

Domande frequenti - S-11 PIONEER

Come collegare gli altoparlanti S-11 al ricevitore?

Utilizzare i cavi per altoparlanti in dotazione. Collegare il filo colorato al morsetto rosso (+) e il filo normale al morsetto nero (-) di ciascun altoparlante. Collegare l'altra estremità ai morsetti corrispondenti del ricevitore rispettando la polarità. Consultare il manuale di istruzioni del ricevitore per maggiori dettagli.

Qual è l'impedenza degli altoparlanti S-11?

L'impedenza nominale è di 6 Ω. Collegarli solo a un ricevitore progettato per un'impedenza di carico di 6 Ω (morsetto di uscita chiaramente marcato '6 Ω').

Come fissare gli altoparlanti anteriori e surround al muro?

Utilizzare le staffe da parete in dotazione. Fissare ciascuna staffa sul retro dell'altoparlante con la vite M5 fornita (serrare saldamente). Assicurarsi che il muro sia sufficientemente resistente. Le viti per il fissaggio a muro non sono incluse: sceglierle in base al materiale del muro e al peso dell'altoparlante.

Cosa fare se il suono degli altoparlanti è distorto?

Ridurre il volume del ricevitore o del subwoofer. Ruotare le manopole di regolazione del livello di uscita (volume, regolazione dei bassi, potenziamento dei bassi) in senso antiorario. Se il circuito di protezione automatica si è attivato, attendere alcuni secondi dopo aver abbassato il volume, gli altoparlanti riprenderanno automaticamente.

Posso utilizzare gli altoparlanti S-11 vicino a un televisore a tubo catodico?

Sì, gli altoparlanti anteriori e centrale sono schermati magneticamente. Tuttavia, se appare una distorsione dei colori, spegnere il televisore per 15-30 minuti, quindi riaccenderlo. Se il problema persiste, allontanare gli altoparlanti dal televisore.

Come pulire gli altoparlanti S-11?

Utilizzare un panno morbido e asciutto. Per lo sporco ostinato, inumidire un panno morbido con una soluzione di detergente neutro diluito (1 parte di detergente per 5-6 parti di acqua), strizzare bene, quindi asciugare. Terminare con un panno asciutto. Non utilizzare mai cera, diluente, benzina o insetticida.

Cosa fare se un altoparlante smette improvvisamente di produrre suono?

Ciò è dovuto al circuito di protezione automatica che si attiva in caso di segnale troppo potente. Ridurre immediatamente il volume del ricevitore. Attendere alcuni secondi, l'altoparlante riprenderà automaticamente il normale funzionamento.

Quali sono le importanti precauzioni di installazione?

Non installare gli altoparlanti su una superficie instabile. Non posizionare oggetti pesanti sopra. Non salire né sedersi sugli altoparlanti. Lasciare uno spazio di almeno 10 cm attorno al subwoofer per la ventilazione. Evitare l'esposizione a umidità, polvere o calore eccessivo.

Gli altoparlanti S-11 sono compatibili con un sistema 5.1?

Sì, sono progettati per essere utilizzati come altoparlanti satelliti anteriori, centrale e surround in un sistema 5.1 canali con un subwoofer come il S-21W. Seguire gli schemi di installazione nel manuale di istruzioni per un posizionamento ottimale.

Dove trovare la garanzia e il servizio post-vendita?

Il certificato di garanzia è fornito con il prodotto. Per gli Stati Uniti, contattare il servizio clienti al numero 1-800-421-1404. In Canada, chiamare il numero 1-800-421-5901. Conservare la ricevuta di acquisto come prova. Per le riparazioni, rivolgersi a un centro di assistenza autorizzato Pioneer.

MANUALE UTENTE S-11 PIONEER

Registra il suo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantagei cui ottener!

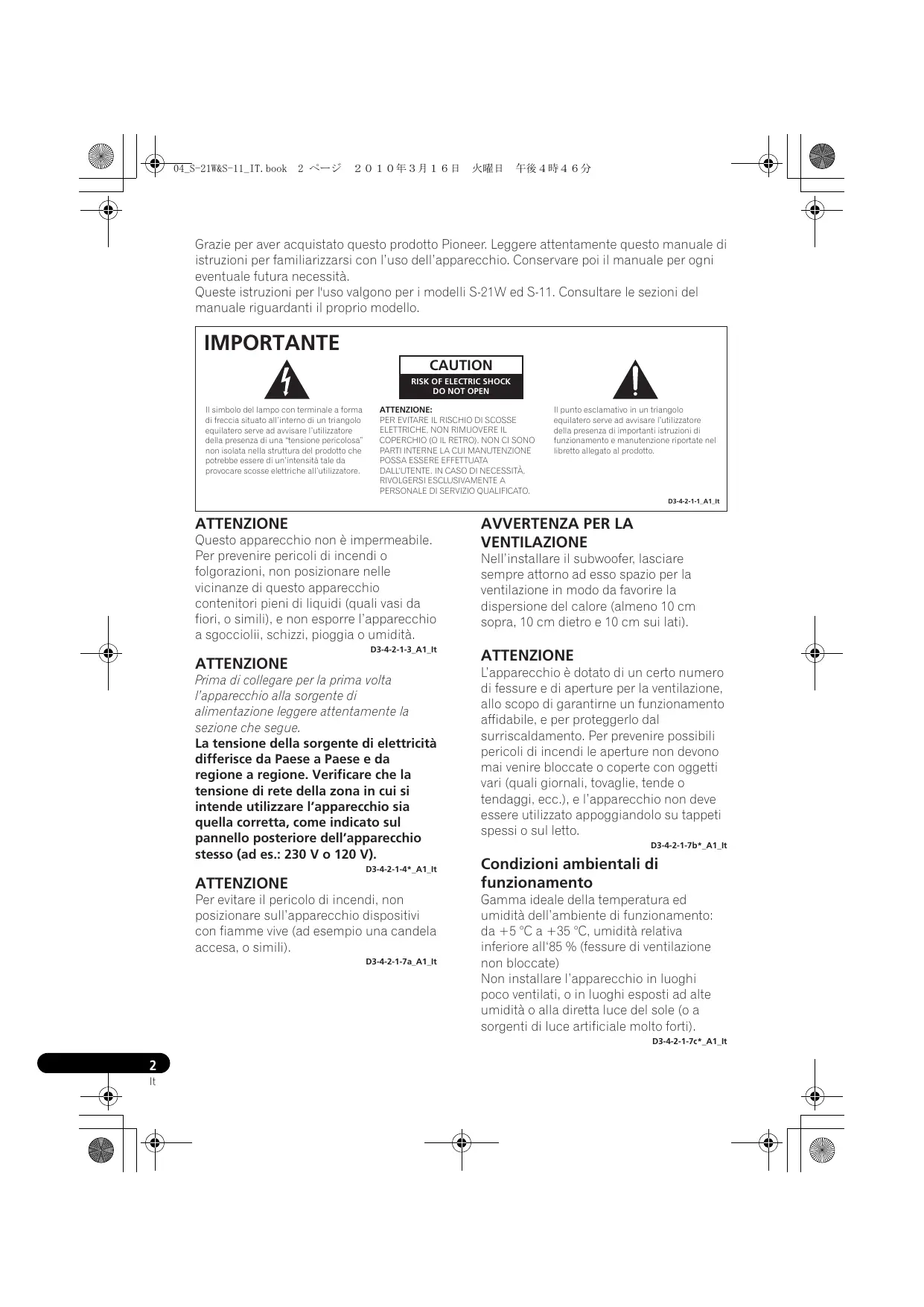

Grazie per aver acquistato quello prodotto Pioneer. Leggere attendamente quello manuale di istruzioni per familiarizzarsi con l'uso dell'apparecchio. Conservare poi il manuale per agli eventuale futura necessità.

Queste istruzioni per l'uso valgono per i modelli S-21W ed S-11. Consultare lesezioni del manuale riguardanti il proprio modello.

IMPORTANT

Il simbolo del lampo con terminale a forma di freccia situata all'interno di un triangolo equilatero serve ad envisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebse essere da un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE I RISCHIO DI SCOSSE ELETRICHE, NON RIMUOVERIE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETUATA DALL'UTENTE. IN CASE DI NECESITA, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DE SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo equilatoro serve ad avviso l'utilizzatore della presenza di importanti struzioni di funizamento e manutenzione riportate nel libertto allegato al prodotto.

D3-4-2-1-A1_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenir pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o similì), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Prima di collegare per la prima volta l'apparecchio alla sorgente di alimentazione leggere attentamente la sezione che segue.

La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzato l'apparecchio saQLIa corretta, come indicato sul pannello posteriore dell'apparecchio stesso (ad es.: 230V o 120 V).

D3-4-2-1-4*A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivo (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_It

AVVERTENZA PER LA VENTILAZIONE

Nell'installare il subwoofer, lasciare sempre attorno adesso spazio per la ventilazione in modo da favorire la dispersione del calore (almeno 10 cm sopra, 10 cm dietro e 10 cm sui lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenir possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul fatto.

D3-4-2-1-7b*A1_It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento: da +5°C a +35°C, umidità relativa inferiore all'85% (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*A1It

Se la spina del cavo di alimentazione di quello apparecchio non si adatta alla presa di corrente alternata di rete nella quale si intende insere la spina stessa, quella DeVèsse essere sostituta con una adatta allo scopo. La sostituzione della spina del cavo di alimentazione DeVèsse effettuata solamente da personale di servizio qualificato. Dopo la sostituzione, la vecchia spina, tagliata dal cavo di alimentazione, DeVèsse adeguatamente eliminata per evitare possibili scosso o folgorazioni dovutte all'accidentale insertimento della spina stessa in una presa di corrente molto tensione.

Se si pensa di non utilizzato l'apparecchio per un relativamente lungo periodo di tempo (ad esempio, durante una vacanza), staccare la spina del cavo di alimentazione dalla presa di corrente alternata di rete.

D3-4-2-2-1a_A1_IT

AVVERTENZA

L'interrutto principale (POWER) dell'apparecchio non stacca Completely il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che i cavo di alimentazione costituisse l'unico disposativo di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completamente qualsiast flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere confacility al distacco del cavo di alimentazione della presa di corrente, in caso di necessità. Per prevenire pericolidi incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*A1It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolare riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia.

K041_A1_it

Solo modello per l'Europa

Se si vuole eliminare quello dato, non gettarlo insieme a rifiuti domestici. Esiste unsystema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

I privatis cadiadini dei paesi membril dell'UE, di Svizzera e Norvegia, posso restituirerawn oco i Ioro prodotti elettronici usati ad apposti servizi di raccolta o a un rivendatore (se si considera acquistare un solo).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In isto, si e sicuri che il proprio prodotto eliminato subira i trattamento, il recupero e il ricicolo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sua vita dell'uomo.

K058b_A1_It

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai.agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuito o scosse elettriche.

AVVERTENZA:

Non salire e non sedersi su quello apparecchio. Fare particolaremente attenzione nel caso in cui ci siano dei bambini nelle vicinanze. Salendo, o sedendosi, su quello apparecchio, l'apparecchio può subire danni, o più cadere, con seguenti possibili lesioni fisiche alle persone circostanti.

Indice

Caratteristica 4
Accessor in dotazione 4
Installatione 4
Collegamenti ed uso (S-21W) 6
Collegamenti ed uso (5-11) 8
Dati tecnici 10
Diagnostica 11

Caratteristiche

S-21W

• Grande potenza da 160 W (di picco)
• Design compatto e bassi profondi
• Tecnologia di controllo della fase

S-11

• Gestione di 150 W di potenza
  Cassa arrotdata
• Tecnologia di controllo della fase

Accessorini dotazione

S-21W

Cavo con spinotti RCA (3m)× 1
- Cavo di alimentazione

S-11

Cavi dei diffusori (4m)× 3
Cavi dei diffusori (10m)× 2
Cuscinetti antiscivolamento x 20
- Staffe per l'installazione su pareti x 4
Viti (M5) × 4

Vale per gli S-21W e gli S-11

• Scheda di garanzia
• Istruzioni per l'uso (questo documento)

Installazione

Installazione dei diffusori

• Come si vede dall'illustrazione, se si installano diffusori surround dietro la posizione di ascolto si既可以 ottenere un suono surround a 5.1 canali autentico.

1 Diffusore anteriore sinistro

2 Diffusore centrale

3 Diffusore anteriore destro

4 Subwoofer

5 Posizione di ascolto

6 Diffusore surround sinistro

7 Diffusore surround destro

• Il subwoofer ed i diffusori surround di quelloystema non sono utilizzabili vicino a tevisori o monitor a colori dotati di tubo a raggi catodici. Chi usa tevisori o monitor a colori dotati di tubo a raggi catodici delve tenere lontani i diffusori dal tevisore o monitor. Tenere lontano dal subwoofer e dai diffusori surroundanche altri dispositivi suscettibili ai campi magnetici (unità disco floppy, registraratori a cassette,lettori di videocassette,ecc.).

Subwoofer (S-21W)

Per spostare il subwoofer, evitare di toccare il fondo, dato che li si trovla l'altoparlante.
- Orientare il pannello anteriore del subwoofer verso la posizione di ascolto.
- Il subwoofer riproduce i bassi in mono, basandosi sul fatto che l'orecchio umano non è molto sensibile alla direzione di suoni a Bassa frequenza. Per questo motivo il subwoofer può essere installato praticamente ovunque. Tuttavia, nel caso in cui venga installato molto lontano dal complesso, il suono proveniente dagli altri diffusori può risultare innaturale.

Il livello dei bassi è regolabile avvincinando o allontanando但这a unità da una parete.

Diffusorsatellite (S-11)

• Le etichette dietro a ciascun diffusore indicano se sono anteriorsi surround.
• I diffusori installati a destra e sinistra devono essere separati da una distanza di circa da 1,8 m a 2,7 m. Devono essere ad uguale distanza dal tevisore e dal pavimento.
• Sono disponibili basi per diffusori opzionali per facilitare l'installazione dei diffusori surround a o leggermente或者其他 altezza dell'orecchio dell'ascoltatore.
• L'effetto surround diminuisce se i diffusori surround sono installati molto lontani nella posizione di ascolto.
• I diffusori anteriors e quello centrale del sistema sono progettati per l'usoanche vicini a teilevisori o monitor dotati di tubo a raggi catodici. Tuttavia, se I'svillazione causa distorsioni cromatiche, provare a spagnere il televisore o monitor a colori dotato di tubo a raggi catodici per circa da 15 a 30 minuti, quindi riaccenderlo. La funzione di auto smagnetizzazione incorpORA nela televisore o monitor a colori dotato di tubo a raggi catodici dovrebbe aiutare a rimediare gli effetti dei diffusori sull'imagine. Se la distorsione continua ad essere un problema, allontanare i diffusori dallo schermo. Se dei magneti o dei dispositivi che generano campi magnetici sono installati nelle vicinanze, I'interazione con i diffusori cui possare aberrazioni cromatiche su di un tevisore o monitor a colori dotato di tubo a raggi catodici.

ATTENZIONE

• Installare il diffusore centrale sotto il teilevisore, in modo che il suono del canale centrale risultti provenire dallo schermo.
• In caso di installmente del diffusore centrale sopra il televisore, fissarlo al televisore con del nastro adesivo o con un quale altro mezzo idoneo. Se non adeguatamente bloccato, il diffusore potrebbe cadere dal televisore a seguito di urti, vibrazioni, terremoti, o per及其他 cause, con seguenti possibili lesioni fisiche alle persone eventualmente presenti nelle vicinanze, o danni al diffusore stesso.

Precauzioni per l'installazione

Non posare oggetti pesanti o grande sul diffusore. Facendolo lo si può far cadere, causando danni e infortuni.
Non posare il diffusore su superfici instabili, dato che facendolo il diffusore puocadere e causare danni e infortuni.

• Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultranne i manuali. Controllare di aver esuso i cavi di collegamento corretti.
  Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino. Facendolo lo si più far cadere, causando danni e infortuni.
• Installare il subwoofer in un luogo ben ventilato e non esposto a temperature o umidità troppo elevate.
  Non installare il subwoofer nelle vicinanze di stufe o altri appearecchi di riscaldamento, o in luoghi esposti alla diretta luce del sole. L'installazione in tali posizioni cui comportare effetti negativi sui componenti interni e sul cabinet. Inoltre, non installare l'unità in luoghi molto polverosi o molto umidi, per prevenir possibili disfunzioni o guasti. (Evitare perdanto di posizione l'unità su tavoli di cucina, o in altri luoghi dove potrebbe trovarsi esposto a calore, vapori, o fuliggine.)
• Tenere il subwoofer lontano da apparecchiature sensibili ai campi magnetici, quali, ad esempio, i registratori a cassette.
  Non posare tazze, bicchieri o altri contentitori con contententi fluidi sopra le unità, dato che queste possono venire danneggiate se il liquido viene versato.
• La posizione di installazione scelta deve essere solida e piana. Non installare il subwoofer su di un tappeto morbido, dato che il tappeto potrebbe toccare il diaframma del driver, distorcendo il suono.
• Si consiglia di installare il subwoofer lontano dal cavo dell'antenna del ricevitore. L'eccessiva vicinanza ad un cavo di antenna più causare interferenze e disturbi nella ricezione dell'apparecchio che fa uso dell'antenna in questione. Se tali disturbi si verificano, allontanare il subwoofer dall'antenna, o dal cavo dell'antenna, o, nel caso in cui la riproduzione dei suoni ultra-bassi non sia necessaria, specnere il subwoofer stesso.
• Le griglie anteriors dei diffusori anteriors/centrale/surround non possono essere tolte. Non provare a toglierle a forza, dato cheosi facendo le si possono danneggiare.

• Nell'installare o diffusori anteriori o surround su di un muro, controllare che il muro sa sufficientemente solido da sostenerli.
  Non applicare il diffusore centrale ed il subwoofer ad un muro o al soffitto, dato che possono causare ferimenti in caso cadessero.

• Questo diffusore ha un'impedenza di 6 Ω e delve venir collegato solo ad un ricevitore progettato per un'impedenza di carico da 6 Ω (il connettore di uscita del diffusore del ricevitore dovrebbe portare l'indicazione "6 Ω".
  L'S-11 incorpora una Tecnologia di autoregressione che protege gli altoparlanti. Se i diffusori smettono di produrre rumore quando il segnale è eccessivo, abbassare il volume del ricevitatore ed attendere quello secondo. La caratteristica di sicurezza si disattiva da sé.

Pioneer non è responsabile di incidenti e danni dovuti ad un'installazione scorretta, all'uso scorretto o alla modifica del prodotto, o a disastri naturali.

Manutenzione delle superfici esterne:

• Pulire la superficie passandola con un panno morbido ed asciutto.
• In caso di sporco particolarmente persistente, bagnare un panno in una soluzione di un solvente neutro diluito con cinque o sei parti di acqua, strizzare bene il panno, ed uso per strofinare adeguatamente le superfici del mobiletto. Procedere poi ad asciugare le superfici stesses con un altre panno asciutto. Non usare cere o pulenti per mobilia.
• Non usare mai solventi, benzina, insetticidi molto forma di spray o altri prodotti chimici, sull'apparecchio o nelle sue vicinanzi, perché questi prodotti sono corrodere le superfici del mobiletto.

Applicazione dei cuscinetti antiscivolamento

Applicare i cuscinetti antiscivolamento alle superfici inferiori dei diffusori anteriors/ centrale/surround.

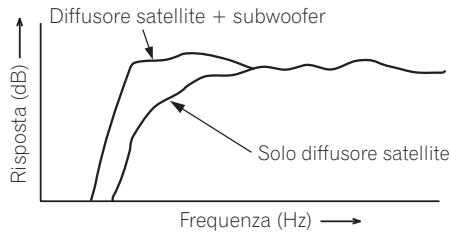

Combinazione efficace di subwoofer e diffusori satelliti

• Se il subwoofer viene combinato con diffusori satelliti, le crateristiche audio prodotte sono quale viste nel grafico, che mia lo potenzioniamento dei bassi. Questo metod è particolaremente efficace per riproduire rombi ed altri effetti sonori di Bassa frequenza in film.

Collegamenti ed uso (S-21W)

Comandi e dispositivi dei pannelli Pannello anteriore

Pannello posteriore

1 Indicatore di alimentazione

Ad unità accesa, l'indicatore smette di lampeggiare e rimane acceso di luce blu. In standby, l'indicatore si illumina di luce rossa.

ATTENZIONE

• L'alimentazione continuaanche quando l'indicatore di alimentazione è spento. Perché l'alimentazione cessi del tutto, la spina di alimentazione (ruttore) delve venire scollegata. Se si prevede di non dovere usare questo prodotto per molto tempo, ad esempio prima di mettersi in viaggio, scollegare il cavo di alimentazione (ruttore) alla presa di alimentazione per motivi di sicurezza. Non facendolo si possono causare incendi.

2 Manopola del volume (MIN/MAX)

Regola il volume del subwoofer.
- Con quest'unità, il livello dei bassi cui venire regolato indipendente e non si devono quando augmentare i bassi con il ricevitore.

ATTENZIONE

• La manopola del volume è impostata di fabbrica sulla posizione MIN.

3 Terminale di ingresso a livello di linea (LINE IN)

4 Interrupttore Auto Standby (AUTO STANDBY)

• Attivazione e disattivazione della funzione Auto Standby.

ATTENZIONE

L'impostazione predefinita dell'interruttore AUTO STANDBY e ON.

Funzione Auto Standby

Se per circa dieci minuti non si ha segnale (o poco segnale) in ingressro, esta unità si porta automaticamente in standby (l'indicatore di alimentazione diviene rosso). L'apparecchio si accende automaticamente alla riscezione di segnale. La funizione Auto Standby viene disattivata quando l'interruttore AUTO STANDBY viene portato su OFF.

ATTENZIONE

• In certi casi un componente esterno più émettre rumore o altri segnale non audio che causa l'accensione automatica del subwoofer in modalità Auto Standby. Se questo accade, disattivare la modalità Auto Standby e accendere o spagnere il subwoofer manually.

5 Interruttore di alimentazione (POWER)

Attiva e disattiva il subwoofer.

6 AC IN (ingresso di c.a.)

• Collegare il cavo di alimentazione ad una presa di c.a.

Collegamenti

Prima di fare o modificare i collegamenti, spegnere questa unità e scollegarne il cavo di alimentazione alla presa di corrente.

Collegamento a livello di linea

Collegare il terminale LINE IN dell'apparecchio al terminale SUBWOOFER PREOUT del ricevitore usando il cavo con spinotti RCA accluso.

ATTENZIONE

• Se ci si collega ad un terminale PREOUT per il canale surround centrale di un ricevitore, i bassi viene riprodotto solo dal canale centrale, ed è insufficiente.

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione per questa unità al suo connettore dell'alimentazione (AC IN) e l'altra estremità del cavo ad una presa di corrente alternata. Quando si attiva l'alimentazione, accendere prima il ricevitatore e quindi但这a unità.

Uso

Per dettagli sulle funzioni delle varie parti, vedere la sezione Comandi e dispositivi dei pannelli a pagina 6.

1 Portare l'interrottore POWER (5) su ON.

• Se il cavo di alimentazione di quest'unità viene collegato ad una presa di corrente alternata asservita di un ricevitore e l'interruttore viene lasciato su ON,essa cui venire accesa o spenta insieme al ricevitore.
• Se il cavo di alimentazione di但这a unità non può essere collegato al ricevitore, accendere il ricevitore prima di accendere但这a unità. Nello spegnere ilsystema, spegnere quest'unità prima di spegnere il ricevitore.
• Impostare la frequenza di crossover corrispondente a quella dei diffusori usati.

2 Agire sul ricevitore e regolare il volume degli altri diffusori.

3 Regolare il volume dei bassi per mezzo della manopola del volume (2).

• Ruotare lentamente la manopola alla posizione MIN.

4 Portare l'interrottre POWER (5) su OFF.

L'indicatore di alimentazione si spegne.

ATTENZIONE

Non usare il diffusore per produrre suoni distorti per lungo tempo. Ciò potrebbe causare danni al diffusore e rappresenta un potenziale rischio di incendio.

Collegamenti ed uso (S-11)

Collegamenti

Prima di fare o modificare i collegamenti, spegnere questa unità e scollegarne il cavo di alimentazione dalla presa di corrente.

Collegamento dei diffusori

Per ottenere il meglio dai proprio diffusori è importante collegarli correttamente al ricevitore. Ciascun diffusore possiede un cavo positivo (+) ed uno negativo (-). Essi devono venire collegati al terminale correspondiente del ricevitore.

1 Collegare un'estremità del cavo dei diffusori in dotazione al retro di ciascun diffusore.

• Collegare il filo con una riga colorata al terminale rosso (+) e quello normale al terminale nero (-). Premere sulla linguetta elastica ed inserire il filo nel modo visto di seguito. Lasciare andare la linguetta per fermare il filo.

2 Collegare l'altra estremità di ciascun cavo dei diffusori al ricevitore.

• Per i collegamenti, insere il filo colorato nel terminale positivo adatto (di ugual colore) e l'altro filo nel terminale negativo (nero). Consultare ancche le istruzioni per l'uso del ricevitore.

ATTENZIONE

• Questi terminali portano ALTA TENSIONE. Per evitare il rischio di folgorazioni durante il collegamento o scollegamento di cavi dei diffusori, scollegare il cavo di alimentazione prima di toccare parti non isolate.
• Dopo aver rimesso aippo i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispetti terminali. I collegamenti scadenti sono possore Cause rurme ed interruzioni del suo.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'alto, il carico posito sul ricevitore è eccessivo. Questo più impedirne il funzionamento o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un ricevitore, non otterrete un normale effetto stereo se la polarità (+, -) di uno dei diffusori (destro o sinistro) viene invertita.

Uso

• Portare la frequenza di crossover del ricevitore su 200Hz .

Installazione su parete dei diffusori anteriors surround

Applicazione delle staffe

• Nel fissare la staffa al retro del diffusore, non mancare di stringere la vite in dotazione quando possibile.
  Non applicare staffe al diffusore centrale o al subwoofer.

ATTENZIONE

• Usare una vite M5 a filettatura decimale. Non usare viti con filettaturin pollici.

Prima dell'installazione

• Ricordare che i diffusori sono pesanti e che il loro peso può indebolire le viti a legno o il materiale del muro, causando la caduta dei diffusori. Accertarsi che il muro su cui si installano i diffusori sua sufficientemente forte. Non installari su compensato o pareti morbide.
  Le viti di fissaggio non vengono fornite. Usare viti adatte al muro e al peso da sostene. Se non si conoscono le caratteristiche del muro, consultare un professionista.

Vite (in dotazione)

Dati tecnici

S-21W

Potenza emessa dall'amplificatore di potenza (di picco) 160 W

Potenza emessa dall'amplificatore di potenza (RMS) 100 W (100 Hz, 4 Ω, DAC 10%)

Potenza emessa dall'amplificatore di potenza (FTC) 80 W (da 35 Hz a 500 Hz, 4 Ω, DAC 1%)

Ingresso (sensibilità a 100 Hz) LINE LEVEL (spinotto RCA) 300 mV

Cabinet........... Bass-reflex, da pavimento

Altoparlante.. A cono da 16 cm

Gamma di frequenza dei diffusori Da 33 Hz a 700 Hz

Alimentazione richiesta. C.a. da 220 V a 240 V, 50 Hz/60 Hz

Potenzaassorbita 25W

Consumo in standby. 0,5 W o meno

Dimensioni esterne 230 mm (L) x 408 mm (A) x 344 mm (P)

Peso (senza imballaggio) 6,5 kg

S-11

Diffusori anteriori / surround

Cassa

Diffusori anteriori .........Tipo chiuso da scaffale (schermati magnificamente)

Diffusori surround .......Tipo chiuso da scaffale

7,7 cm a 1 via

Altoparlante. .A cono da 7,7 cm

Impedenza nominale 6Ω

Gamma di frequenza Da 100 Hz a 20 kHz

Sensibilità 82 dB

Ingresso permissible: ingresso massimo 150 W

Dimensioni 106 mm (L) x 116 mm (A) x 106 mm (P)

Peso

Diffusori anteriori. 0,8 kg

Diffusorsurround 0,6kg

Diffusore centrale

Cassa .........Tipo chiuso da scaffale (schermata magnificamente)

Sistema. 7,7 cm a 1 via

Altoparlante. .A cono da 7,7 cm

Impedenza nominale 6Ω

Gamma di frequenza Da 90 Hz a 20 kHz

Sensibilità 83 dB

Ingresso permissible: ingresso massimo 150 W

Dimensioni 270 mm (L) x 100 mm (A) x 106 mm (P)

Peso 1,0 kg

I dati tecnici ed il design sono soggetti a modifiche alla preavviso a causa di migliorie.

Diagnostica

Spesso un uso non corretto o operazioni errate vengono erroneamente interpretati come guasti o disfunzioni. Se si pensa che si siano verificate delle disfunzioni controllare i punti descritti qui di seguito. Alle volte il problema cui risiedere in un'alto componente delsystema. Controllare gli altri componenti ed elettrodomestici usati. Se il problema non cui venire risolto neppure con i controllingi suggeriti di seguito, chiedere al più vicino centro assistenza autorizzato PIONEER o al vostro negotiante di fiducia di eseguire le riparazioni necessarie.

S-21W

Problema	Causa	Rimedio
Il diffusore non viene alimentato. (la spia di alimentazione non si accendeanche attivando l'interruttore POWER.)	• La spina del cavo di alimentazione non è stata inserita correttamente.	• Inserire la spina saldamente.
Nessun suono (Indicatore illuminato in blu)	• Cavo con spinotto RCA accessorio collegato scorrettamente o non collegato. • La manopola del volume si trova su MIN. • Il livello di ingressso è troppo basso.	• Controllare o rifare i collegamenti. • Ruotare lentamente in senso orario. • Aumentare il livello di uscita del ricevitore.
Il suono è distorto.	• Il livello del volume è troppo alto. • Il livello di ingressso è troppo alto.	• Ruotare la manopola del volume in senso antiorario per abbassare il livello. • Girare il lavoro del livello di uscita del ricevitore (volume, controllo dei bassi, aumento dei bassi) in senso orario per abbassare il livello.
Si sente un sibilo.	• Ricevitore non alimentato. • Il livello del subwoofer è troppo alto.	• Collegare un ricevitore ed alimentarlo. • Collocare il subwoofer ad una certa distance dai diffusori. Ruotare la manopola del volume in senso antiorario per abbassare il volume.
Molti disturbi in caso di ascolto di trasmissioni radio in AM o FM.	• L'antenna AM a telao o l'antenna FM ad uso interno sono molto vicine a questa unità.	• Aumentare la distance tra le antennae (AM o FM ad uso interno) equesta unità.

S-11

Problema	Causa	Rimedio
Nessun suono (l'indicatore di alimentazione è rosso).	L'unità si trovato in standby.	Disattivare la funzione Auto Standby. - Se la funzione Auto Standby è arrivata, se nessun segnale (o segnale debole) viene ricevuto per circa dieci minuti, si passa automaticamente alla modalità standby. - Tenere presente che durante l'ascolto a volume molto basso la funzione Auto Standby può scattare ed impostare la modalità standby.
Non si sente l'inizio dei brani.	Il segnale audio è stato ricevuto a unità in standby.

Problema	Causa	Rimedio
Nessun suono.	Scorretto collegamento dei cavi dei diffusori Il ricevitore è spento. Il controllo del volume è a zero.	Collegarli correttamente. Accendere il ricevitore. Aumentare gradualmente il volume.
Il suono è distorto.	Condizioni estreme del segnale.	Girare il dato del livello di uscita del ricevitore (volume, controlo dei bassi, aumento dei bassi) in modo da abbassare il livello.
I diffusori taccione improvvisamente.	Si è ricevuto un segnale di livello eccessivo, che ha fatto scattare il circuito automatico di protezione.	Abbassare il volume e la riproduzione riprenderà.
