S-11 - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Marque	PIONEER
Model	S-11
Categorie	Luidspreker
Type luidspreker	Satelliet (voor, surround) en center
Configuratie	1-weg, luidspreker van 7,7 cm (conus)
Nominale impedantie	6 Ω
Maximaal toelaatbaar vermogen	150 W
Frequentiebereik (voor/surround)	100 Hz – 20 kHz
Frequentiebereik (center)	90 Hz – 20 kHz
Gevoeligheid (voor/surround)	82 dB
Gevoeligheid (center)	83 dB
Afmetingen (voor/surround)	106 mm (B) x 116 mm (H) x 106 mm (D)
Afmetingen (center)	270 mm (B) x 100 mm (H) x 106 mm (D)
Gewicht (voor)	0,8 kg
Gewicht (surround)	0,6 kg
Gewicht (center)	1,0 kg
Type behuizing	Gesloten satelliet met magnetische afscherming (voor en center), gesloten satelliet (surround)
Meegeleverde accessoires	Luidsprekerkabels (4 m x 3, 10 m x 2), antislipkussentjes (x20), muurbeugels (x4), M5 schroeven (x4), garantiekaart, gebruiksaanwijzing
Onderhoud	Reinig met een zachte, droge doek. Voor hardnekkig vuil, gebruik een zachte doek bevochtigd met een verdund mild reinigingsmiddel, en veeg daarna droog met een droge doek. Gebruik geen was, thinner, benzine of insecticide.
Veiligheidsvoorschriften	Niet blootstellen aan water of vocht. Plaats geen met vloeistof gevulde voorwerpen op het apparaat. Blokkeer de ventilatieopeningen niet. Installeer niet in de buurt van een warmtebron. Haal de stekker uit het stopcontact bij langdurig niet-gebruik.
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Laat onderhoud over aan gekwalificeerd personeel.

Veelgestelde vragen - S-11 PIONEER

Hoe sluit ik de S-11 luidsprekers aan op de receiver?

Gebruik de meegeleverde luidsprekerkabels. Sluit de gekleurde draad aan op de rode (+) aansluiting en de gewone draad op de zwarte (-) aansluiting van elke luidspreker. Sluit het andere uiteinde aan op de overeenkomstige aansluitingen van de receiver, waarbij u de polariteit in acht neemt. Raadpleeg de gebruiksaanwijzing van de receiver voor meer details.

Wat is de impedantie van de S-11 luidsprekers?

De nominale impedantie is 6 Ω. Sluit ze alleen aan op een receiver die ontworpen is voor een belastingsimpedantie van 6 Ω (uitgangsaansluiting duidelijk gemarkeerd met '6 Ω').

Hoe bevestig ik de voor- en surroundluidsprekers aan de muur?

Gebruik de meegeleverde muurbeugels. Bevestig elke beugel aan de achterkant van de luidspreker met de meegeleverde M5-schroef (stevig aandraaien). Zorg ervoor dat de muur voldoende stevig is. De wandbevestigingsschroeven zijn niet meegeleverd: kies ze op basis van het muurmateriaal en het gewicht van de luidspreker.

Wat te doen als het geluid van de luidsprekers vervormd is?

Verlaag het volume van de receiver of de subwoofer. Draai de regelaars voor het uitgangsniveau (volume, basinstelling, basversterking) tegen de klok in. Als het automatische beveiligingscircuit is geactiveerd, wacht dan enkele seconden nadat u het volume hebt verlaagd; de luidsprekers hervatten automatisch.

Kan ik de S-11 luidsprekers gebruiken in de buurt van een CRT-televisie?

Ja, de voor- en centerluidsprekers zijn magnetisch afgeschermd. Als er echter kleurvervorming optreedt, zet de televisie dan 15 tot 30 minuten uit en zet hem daarna weer aan. Als het probleem aanhoudt, plaats de luidsprekers dan verder van de televisie.

Hoe reinig ik de S-11 luidsprekers?

Gebruik een zachte, droge doek. Voor hardnekkig vuil, bevochtig een zachte doek met een oplossing van verdund mild reinigingsmiddel (1 deel reinigingsmiddel op 5 tot 6 delen water), wring goed uit, en veeg vervolgens. Werk af met een droge doek. Gebruik nooit was, thinner, benzine of insecticide.

Wat te doen als een luidspreker plotseling geen geluid meer produceert?

Dit komt door het automatische beveiligingscircuit dat wordt geactiveerd bij een te sterk signaal. Verlaag onmiddellijk het volume van de receiver. Wacht enkele seconden; de luidspreker hervat automatisch de normale werking.

Wat zijn belangrijke installatievoorzorgsmaatregelen?

Installeer de luidsprekers niet op een instabiel oppervlak. Plaats er geen zware voorwerpen op. Ga niet op de luidsprekers staan of zitten. Houd minimaal 10 cm vrije ruimte rond de subwoofer voor ventilatie. Vermijd blootstelling aan vocht, stof of overmatige hitte.

Zijn de S-11 luidsprekers compatibel met een 5.1-systeem?

Ja, ze zijn ontworpen om te worden gebruikt als voor-, center- en surroundsatellietluidsprekers in een 5.1-kanaals systeem met een subwoofer zoals de S-21W. Volg de installatieschema's in de gebruiksaanwijzing voor een optimale plaatsing.

Waar vind ik de garantie en after-sales service?

De garantiekaart wordt bij het product geleverd. Voor de Verenigde Staten neemt u contact op met de klantenservice op 1-800-421-1404. In Canada belt u 1-800-421-5901. Bewaar de aankoopbon als bewijs. Voor reparaties kunt u terecht bij een erkend Pioneer-servicecentrum.

GEBRUIKSAANWIJZING S-11 PIONEER

Subwoofer Met Spanningscircuit

Altavoces De Graves Secundarios Energizados

AKnBnCaBpyep

附带放大器重低音揚聲器

八一

S-11

Speaker System / Enceintes acoustiques / Lautspechersystem /

Sistema di diffusori / Luidsprekersystem / Sistema de altavoces /

Akyctuuecka cntema/ 揚聲器系統 / 步一力一斯式

Ontdek nu de Voorden van online registratie! Registreeuw Pioneer product via

http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu)

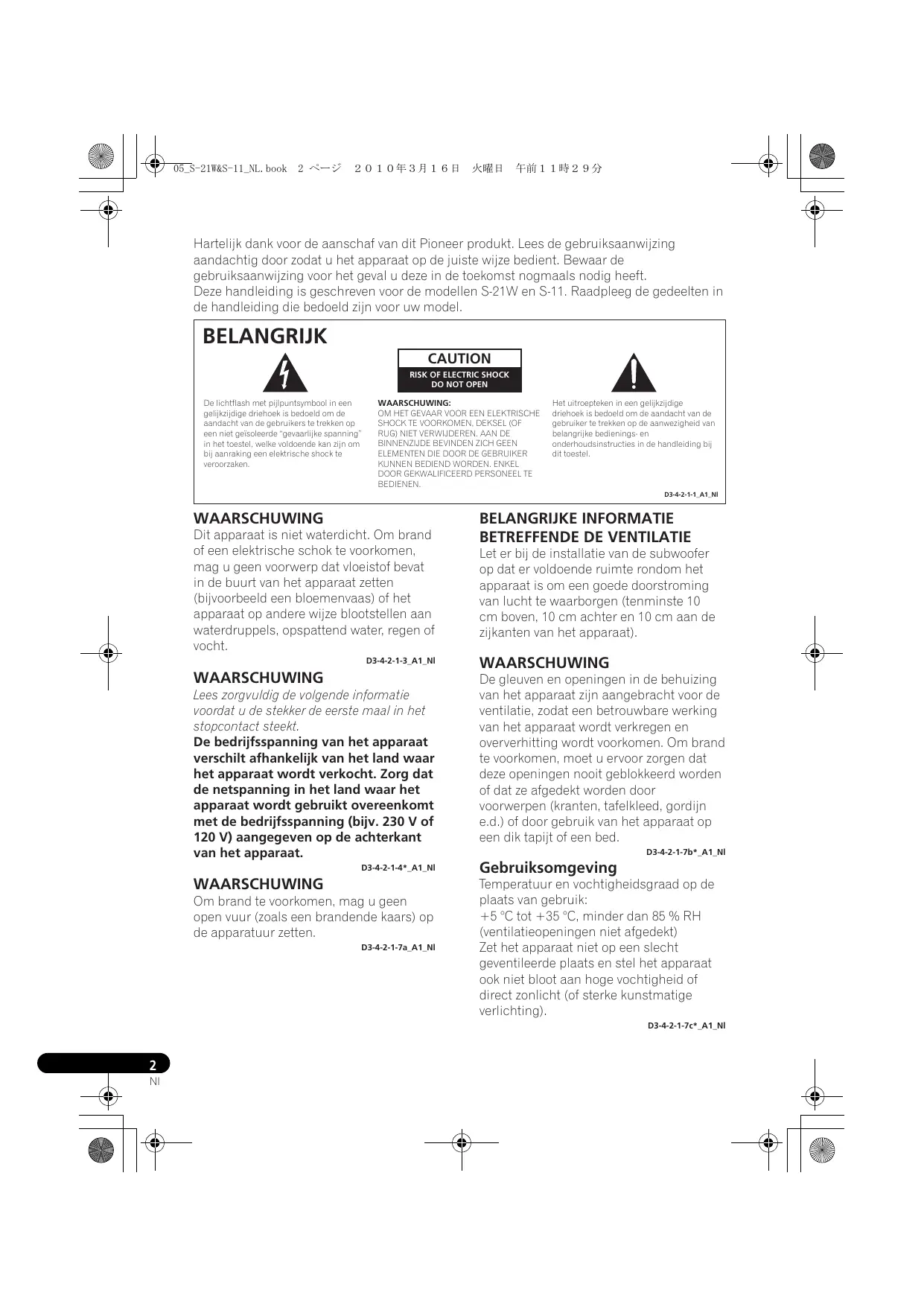

Hartelijk dank voor de aanschaf van dit Pioneer produit. Lees de gebruiksaanwijzing aanachtig door zDat u het apparaat op de juiste wijze bedient. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft. Deze handleiding is geschreven voor de modellen S-21W en S-11. Raadpleeg de gedeelten in de handleiding die bedoeldijk voor uw model.

BELANGRIJK

Delichtflash met pijlpuntsymbolbool in eengelijkzijdige driehoek is bedoed om deaandacht van de gebruikers te treken opeieniet geisoleerde "gevaarlijke spanning"in het toestel,welke voldoende kan zichon om bij aanraking een elektriske shock teverooraaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelifiekzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrlijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel.

D3-4-2-1-1_A1_NI

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijfsspanning van het apparaat versuschilt afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op dechyterkant van het apparaat.

D3-4-2-1-4*A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij de installmentie van de subwoofer op dat er voldoende ruimte rond het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm anschter en 10 cm aan de zichkanten van het apparaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat�n aangebracht voor de ventilatie, zodat een betrouwbare werkig van het apparaat wordt verkregen en oververhitting worden voorkomen. Om brande voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

D3-4-2-1-7b*A1_NI

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH (ventilatieopenergen nicht afgedekt)

Zet het apparaat Niet op een slecht geventileerde plaat en stel het apparaat ook Niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*_A1_NI

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijdenen en een geschichte stekker aanbrengen. Laat het verrangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er waarom voor dat de oude stekker na het verwijdenen op de juiste wijze worden weggegood. Haal de stekker van het netsnooruit het stopcontact wanneer u het apparaat geruimeijdieniet denkt te gebruiven (bijv. wannear u op vakantie gaat).

D3-4-2-2-1a_A1_NI

LET OP

De POWER schakelaar van dit apparaat koppelt het apparaat Niet volledig los het lichtnet. Aangezien er na het uitschakenen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen,要去 u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te kopelen. Plaats het apparaat zodenig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaal. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanner u het apparaat langere菩提 denkt te gebruiken (bijv. wanner u opvakantieGaat).

D3-4-2-2-2a*A1_NI

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gezolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.

K041_A1_NI

Pak het netsnoer beet bij de stekker. Trek de stekker er niet UIT door aan het sneer te trekken en trek nooit aan het netsnoer met natte handen aangezij dit kortsluiting of een elektrische schok tot gezolg kan hebben.

WAARSCHUWING:

Klim Niet op dit apparaat en ga er ook Niet op zitten.
Wees voorzichtig wonneer er kinderen in de buurt zich.
Het apparaat kan beschadigd raken en zou kunnen omvallen.

Alleen voor het Europese model

Deponeer dit product ne lij het gewone huishoudelijk afval wanner u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreiben verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van begruekte elektronische producten.

In de liudstaten van de EU, Zwitsern an Noorwegen kannen particulieren hun gebruekte elektronische producten Gratis bij de waaroor bestemede verzamelpaaten of een verkoopunt (indien u aldaer een gelijkaarigd niewe product koopt) inleven.

Indien u zich in een ander dan bovgengoemd land bevindt kurz u contact opnemen met deplaatselijke overheid voor informatie over de juiste verwierding van het product.

Zodoende zorgt u ervoor dat het verwijdere product op de juiste wijze worden behandeld, opnieu wruikbaar wordt gemaakt, t gerecycleer en het nicht schadelijk is voor de gezondheid en het milieu.

K058b_A1_NI

Inhoudsopgave

Kenmerken 4

Bijgeleverde accessoires 4

Installatie 4

Aansluitingen en gebruik (S-21W) ....7

Aansluitingen en gebruik (S-11)....9

Oplossen van problemen 12

Kenmerken

S-21W

• Krachtig vermogen van 160 W (piek)
• Compact uitwerp en weergave van diepe bassen
• Fasecontrole-technologie

S-11

Maximaal ingangsvermogen van 150 W
Rond uitgevoerde behuizing
- Fasecontrole-technologie

Bijgeleverde accessoires

S-21W

• RCA tulpstekkersnoer (3m)× 1
• Netsnoer

S-11

Luidsprekersnoeren (4m)× 3
Luidsprekersnoeren (10m)× 2
- Antislipkussentjes x 20
- Beugels voor wandbevestiging x 4
Schroef (M5) × 4

Zowel voor de S-21W als de S-11

• Garantiebewijs
• Handleiding (dit document)

Installatie

Installatie van de luidsprekers

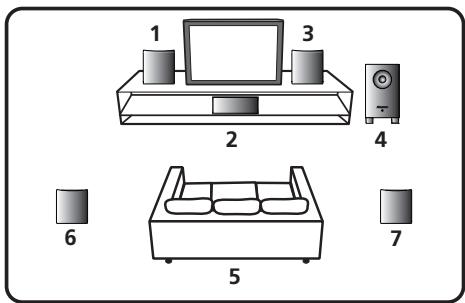

Zolas aangegeven in de onderstaande afbeeldingkestu surroundluidsprekers naast de luisterpositie opstellen om te genieten van fantastisch 5.1-kanaals surroundgeluid.

1 Linker voorluidspreker
2 Middenluidspreker
3 Rechter voorluidspreker
4 Subwoofer
5 Luisterpositie
6 Linker surroundluidspreker
7 Rechter surroundluidspreker
- De subwoofer en de surroundluidsprekers van dit systemen kuren nicht in de buurt van een beeldbuistelevisie of kleurenmonitor worden gebruikt. Wanner u een beeldbuistelevisie of kleurenmonitor hebt,要去 de luidsprekers uit de buurt van de betreffende apparatuur plaatsen. Ook eventuele andere apparaten die beinvloed hunnen worden door magnetische velden (diskettestation, cassetterecorder, videocassettespeler enz.) moet u op voldoende afstand van de subwoofer en de surroundluidsprekers plaatsen.

Subwoofer (S-21W)

• Let er bij het verplaatsen van de subwoofer op dat u de onderkant Niet aanraakt want hier bevindt zich de luidsprekereenheid.
• Richt de Voorkant van de subwoofer maar de luisterplaats.
• De subwoofer geeft de bastonen in mono weeer, aangezien het menselijk gehoor nicht erg gevoelig is voor de richting van waaruit de bastonen komen. Dit betekent dat de subwoofer practisch overal kan worden opgesteld. Als de subwoofer echchter te ver weg staat, is het möglichk dat het geluid van

de andere luidsprekers onnatuurlijk klinkt. De sterkte van het baseffect kan worden aangepast door de subwooferDICHT bij of verder verwijderd van de muur teplaatsen.

Satellietluidsprekers (S-11)

• Er zijn labels op de achterkant van de liquidsprekers die aangeven of de liquidsprekers bedoeld zijn als voorluidsprekers of als surroundliquidspreskers.
• De linker en rechter luidspreker要去en onceveer 1,8 tot 2,7 meter uit elkaar staan. De luidsprekers要去 op gelijke afstand van de televisione staan en op gelijke hoogte van de vloer.
• Er zijn luidsprekerstandaards los verkrijgbaar waarmee u de surroundluidsprekers zo gunstig möglich kunt opstellen op oorhoogte of een weinig hoger.
• Het surroundeffect is zwak als de surroundluidsprekers zich op erg große afstand van de luisterplaats bevinden.
• De voorluidsprekers en de middenluidspreker in dit systeme zijn ontworpen voor gebruik zich bij een beeldbuistelevisie of kleurenmonitor. Als er echter kleurvervorming optreedt als gezolg van de opstelling, schakel dan de beeldbuistelevisie of kleurenmonitor 15 tot 30 minutes uit en schakel de apparatuur daarna weein. De zich-degaussing functie die in de beeldbuistelevisie of kleurenmonitor is ingebouwd, zou een eventueel effect van de luidsprekers op het beeld要去en verminderen. Als kleurvervorming een probleem blijft vormen, moet u de luidsprekers verder van het scherm vandaanplaatsen. Als magneten of apparaten die een magnetisch veld opwekken in de buurt staan, kan interactie met het luidsprekersysteme kleurvervormingveroorzaken in een beeldbuistelevisie of kleurenmonitor.

LET OP

• Plaats de middenluidspreker onder het televisionistoestel, zodat de klank van het middenkanaal zich rond het televisioneschem bevindt.
• Plaatst u de middenluidspreker bovenop het televisietoestel, bevestig hem dan met plakband of een ander geschikt middel. Zo Niet, kan de luidspreker van het

televisietoestel af vallen door externeshokken, zoals aardschokken, en kunnende omstanders in gevaar worden gebrachteof kan de luidspreker beschadigd raken.

Installatievoorzorgen

• Zet geen zware of grote voorwerpen bovenop de luidspreker. Hierdoor zou de luidspreker konnen omvallen met beschadiging of letsel tot gevolg.
  Zet de luidspreker Niet op een onstabiele ondergrond, want dan kan de luidspreker omvallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gelebruikt.
• Ga Niet op de luidspreker zitten of staan en LAST ook Niet kinderen op de luidspreker spelen. Hierdoor zou de luidspreker konnen omvallen met beschadiging of letsel tot gezolg.
• Plaats de subwoofer in een goed geventileerde ruimte waar hij Niet aan hog temperaturen of vochtigkeit blootgesteld staat.
• Plaats de subwoofer Niet in de buurt van verwarmingselementen of andere hittebronnen of opplaatsen die aan het directe zonlicht blootgesteld staan, waar warmte möglichk de behuizing of de interne onderdelen aantast. Voorkom beschadigting of een onjuist functioneren en installeer de subwoofer derhalve ook Niet op stoffige of vochtige plaatsen. (Installeeer Niet in de buurt van gasfornuizen of opplaatsen waar de subwoofer aan ditte, stoom of roet blootgesteld staat.)
• Plaats de subwooferuitdebuurt van apparaten als cassettecks die gevoelig zichn voor magnetische velden.
• Plaats geen kopjes, glazen of andere voorwerpen met vloeistof erin op de luidspreker, want de luidspreker kan beschadigd raken als vloeistof worden gemorst.
  Zorg dat de luidspreker op een stevige ondergrond staat. Zet de subwoofer Niet op een hoogpolig tapijt,want het tapijt kan contact maken met het luidsprekermembraan waardoor het geluid wordt verrormd.
• Plaats de subwooferuitdebuurt van de antennekabel van de receiver.Indien de subwoofervlakbij de antennekabel worden geplaatst, zal de ontvangst möglichk worden gestoord. Plaats in dat geval de

subwoofer verdier van de antennene en de antennekabel of schakel de subwooferuit indien weergave van extra lage tonen nicht nodig is.

• De fronts van de voor-/midden-/ surroundluidsprekers können nicht worden verwijderd. Probeer de fronts Niet met geweld te verwijderen want dit kan resulteren in beschadiging van het front.

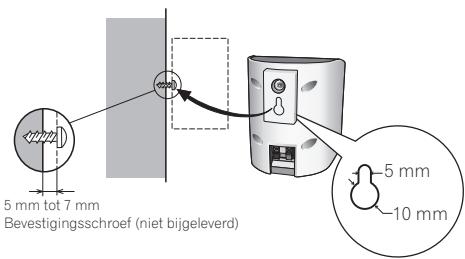

• Wanner de voorluidsprekers of surroundluidsprekers aan een muur worden opgehangen, dient u te controleren of de muur waaraan u de luidspreakers wilt ophangen sterk genoeg is om het gewicht van de luidspreakers te dragen.
• Bevestig de middenluidspreker en de subwoofer Niet aan de muur of het plafond, want deze luidsprekers können letselveroorzaken als ze vallen.
• Dit luidsprekersysteme heeft een impedantie van 6 en mag alleen op een receiver worden aangesloten die geschikt is voor een belastingsimpedantie van 6 (op de luidspreker-uitgangsansluiting van de receiver要去 het opschrift "6 staan).
• De S-11 is uitgerust met automatische regressietechnologie om de luidsprekers te beschermen. Als de luidsprekers geen geluideerweergevenomdat het signaal te sterk is,verlaagt u het volume op de receiver en wacht dan eenaar seconden. Het beschemmingscircuit zal zichselfeer automatisch uitschakelen.

Pioneer kan Niet aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.

Onderhoud van de behuizing:

• Veeg de behuizing met een zachte, droge doek schoon.
• Gebruik een zachte doeck bevochtig met een neutraal schoonmaakmiddel dat vijf-of zesmaal is verdund met water indien de behuizing erg vuil is. Wring de doeck goed uit alvorens de behuizing schoon te make n en veeg na met een droge doeck. Gebruik geen meubelwas of sterke reinigingsmiddelen.
• Gebruik geen witte spiritus, benzine, insectenspray en andere chemicalien in de buurt van of op de luidsprekers waar dit soort middelen de behuizing aantast.

Bevestigen van de antislipkussentjes

Breng de bijgeleverde antislipkussentjes op de onderkant van de voor-/midden-/ surroundluidsprekers aan.

Effectieve combinatie van de subwoofer en satellitluidsprekers

• Wonneer de subwoofer worden gecombineerd met de satellietluidsprekers in een totaal system, komen de geproduerde geluidskarakteristieken overeen met de onderstaande grafiek waarin de verbetering van de lage frequencies is getoond.

Het resultaat komt vooral tot uiting bij het weergeven van lage rommelende geluiden en andere lage geluidseffecten die in spelelfilms voorkomen.

Aansluitingen en gebruik (S-21W)

Facilitkeiten op het paneel Voorpaneel

Achterpaneel

1 Spanningsindicator

Wanner de stroom wordt ingeschakeld, verandert de indicator van knipperen maar continu blauw branden. In de ruststand brandt de indicator rood.

LET OP

Zelfs wonneer de spanningsindicator uit is, wordt er nog steeds eenkleine hoeveelheid stroom toegevoerd. De stekker (onderbreker) moet uit het stopcontact worden getrokken om de stroomvoorziening volledig af te sluiten. Als u het apparaat langereijd Niet denkt te gebruiken, zoals wonneer u op vakantie gaat, dient u om veiligheidsredenen de stekker (onderbreker) uit het stopcontact te trekken. Dit om brand te voorkomen.

2 Volumeknap (MIN/MAX)

• Met deze knop kurz u het volumeniveau van de subwoofer instellen.
• U=kunt met deze subwoofer het niveau voor de lage tonen onafhankelijk instellen. Versterk de lage tonen dus nicht met uw receiver.

LET OP

• Bij het verlaten van de fabriek staat de volumeknop in de MIN stand.

3 Lijningangsniveau-aansluiting (LINE IN)

• Voor het in- en uitschakelen van de automatische ruststandfunctie.

LET OP

• De standaardinstelling voor de AUTO STANDBY schakelaar is ON.

Automatische ruststandfunctie

Wanner er gedurende tien minutes geen (of slechts een erg zwak) ingangssignaal is, kan de subwoofer in de ruststand schakelen (de spanningsindicator Licht rood op). De subwoofer worden automaticisch ingeschakeld wanner er wee een ingangssignaal is. De automatische ruststandfunctie isuitgeschakeld wanner de AUTO STANDBY schakelaar op OFF staat.

LET OP

• Het is möglichk dat een aangesloten apparaat ruis of een ander stoorgeluiduitstuurt, waardoor de subwoofer automatisch worden ingeschakeld wonneer dit in de automatische ruststand staat. Als dit gebeurt, schakelt u de automatische ruststandfunctie uit en zet u de subwoofer handmatig aan/uit.

5 Spanningsschakelaar (POWER)

• Met deze schakelaar schakelt u de subwoofer in en UIT.

6 AC IN aansluiting

• Sluit het netsnoer op een stopcontact aan.

Aansluitingen

Schakel de stroom uit en haal de stekker uit het stopcontact voordat u begint met het make of wijzigen van de aansluitingen.

Lijnniveau-aansluting

Verbind de LINE IN aansluiting van het apparaat met de SUBWOOFER PREOUT

aansluiting van de receiver met behulp van het bijgeleverde RCA tulpstekkersnoer.

LET OP

• Indien verbonden met de PREOUT aansluiing voor het surround-middenkanaal van de receiver, zullen de lage tonen uitsluitend via het middenkanaal worden weergegeven en waarom Niet sterk genoeg klinken.

Aansluiten van het netsnoer

Sluit het netsnoer voor dit apparaat op de netstroomaansluiting (AC IN) van het apparaat aan en steek de stekker aan het andere uiteinde in een stopcontact. Bij het inschakelen van de stroom schakelt u erst de receiver in en daarna dit apparaat.

Bediening

Zie Faciliteiten op het paneel op blz. 7 voor details betreffende de functie van de diverse onderdelen.

1 Zet de POWER schakelaar (5) op ON.

• Als het netsnooer op een geschakelde netuitgang van de receiver is aangesloten en u-Laat deze schakelaar op ON staan, kan de subwoofer samen met de receiver worden in/uitgeschakeld.
• Als het netsnoer van de subwoofer Niet op de receiver kan worden aangesloten, schakelt u de receiver in voordat u de subwoofer inschakelt. Bij het uitschakelen van de stroom moet u eerst de subwoofer uitschakelen en daarna pas de receiver.
• Stel de wissenschaft in overeenkomstig de luidsprekers die gebrukt worden.

2 Bedien de receiver en stel het volume van de andere luidsprekers in.

3 Stel het volume van de bastonen met de volumeknop (2) in.

• Draai de knop langzaam vanaf de MIN stand maar het gewensteiveau.

4 Zet de POWER schakelaar (5) op OFF.

• De spanningsindicator verdwijnt.

LET OP

• Laat de luidspreker Niet gedurende langere tijd verrormd geluid weergeven. Dit kan resulteren in beschadiging van de luidspreker en bovendien bestaat er kans op brand.

Aansluitingen en gebruik (S-11)

Aansluitingen

Schakel de stroom uit en haal de stekker uit het stopcontact voordat u begint met het make of wijzigen van de aansluitingen.

Aansluiten van de luidsprekers

Om een optimale prestatie van de luidsprekers te verkrijgen, is het van groot belang dat u ze op de juiste wijze op de receiver aansluit. Elke luidspreker heeft een positieve (+) en een negatie (-) aansluiting. U要去 de correspondende aansluitingen op de receiver en de luidspreker met elkaar verbinden.

1 Bevestig een uiteinde van het bijgeleverde luidsprekersnoer aan de achterkant van de luidspreker.

• Sluit de draad met de gekleurde marking op de rode (+) aansluiting aan en de draad zonder marking op de Zwarte (-) aansluiting. Druk het verend lipje omlaag en steek de draad maar binnen, zoals hieronder is aangegeven. Laat het lipje los om de draad vast te klemmen.

2 Sluit het andere uiteinde van het luidsprekersnoer op uw receiver aan.

• Om aan te sluiten, steekt u de gekleurde draad in de bijbehorende positieve (gekleurde) aansluiting en de andere draad in de negatieve (zwarte) aansluiting. Zie tevens de handleiding die bij uw receiver worden geleverd.

LET OP

• Op de luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekersnoeren, moet u het netsnoor losmaken voordat u eventuele niete geïsoleerde onderdelen aanraakt.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt ulichtjes aan de snoeren om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de receiver betekenen. Het is möglichd dat de receiver dan nicht meer werkt en deze kan zichs worden beschadigd.
• Als een luidsprekerpaar met de receiver is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normalaal stereo-effect worden verkreten.

Bediening

• Zet de wisselfrequentie van de receiver op 200 Hz.

De voorluidsprekers en surroundsluidsprekers aan de muur bevestigen

Bevestigen van de beugels

• Draai de bijgeleverde schroef zo strak möglichk aan bij het bevestigen van de beugel aan de achterkant van de luidspreker.
• Bevestig de beugels Niet aan de middenluidspreker of de subwoofer.

LET OP

• Gebruik de schroef met metrische schroefdraad M5. Gebruik geen schroef met inch schroefdraad.

Alvorens te monteren

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de houtschroeven door het gewicht ervan(APK)kunnen loslaten,of dat de muur Niet stevig genoeg is om het gewicht te dragen,waardoor de luidspreker valt. Zorg dat de muur waaraan u de luidsprekers wilt ophangen sterk genoeg is om het gewicht van de luidsprekers te dragen.Bevestig de luidsprekers Niet aan triplex of aan muren met een zacht oppervlak.
• Bevestigingsschroeven zijn nicht bijgeleverd. Gebruik schroeven die geschikt zijn voor de muur en die het gewicht van de luidspreker kannen dragen. Raadpleeg een vakman als u de eigenschappen en de sterkte van de muur Niet goed(Int beoordelen.

Schroef (bijgeleverd)

Technische gegevens

S-21W

Uitgangsvermögen eindversterker (piek) 160 W

Ingangsgnaal (gevoeligheid bij 100 Hz) LINE LEVEL (RCA tulpstekkerbus) 300 mV

Behuizing...........Basreflex, vloertype

Luidspreker. 16 cm, conustype

Frequentiebereik van de luidspreker 33 Hz tot 700 Hz

Stroomvereisten 220 V tot 240 V wisselstroom, 50 Hz/60 Hz

Stroomverbruik 25 W

Stroomverbruik in standby. 0,5 W of minder

Buitenafmetingen 230 mm (B) x 408 mm (H) x 344 mm (D)

Gewicht (zonder verpakking). 6,5 kg

S-11

Voorluidsprekers/surroundluidsprekers

Behuizing

Voorluidsprekers.. Gesloten kast, boekenplanktype (magnetisch afgeschermd)

Surroundluidsprekers.. .Gesloten kast, boekenplanktype

Systeem 7,7 cm 1-wegsystem

Luidspreker. 7,7 cm, conustype

Nominale impedantie 6

Toelaatbaar ingangsvermogen: maximaal ingangsvermogen 150 W

Afmetingen. 106 mm (B) x 116 mm (H) x 106 mm (D)

Gewicht

Voorluidsprekers. 0,8 kg

Surroundfluidsprekers. 0,6 kg

Middenluidspreker

Behuizing........Gesloten kast, boekenplanktype (magnetisch afgeschermd)

Systeem 7,7 cm 1-wegsystem

Luidspreker 7,7 cm, conustype

Nominale impedantie 6 Ω

Frequeniebereik 90 Hz tot 20 kHz

Gevoeligheid 83 dB

Toelaatbaar ingangsvermogen: maximaal ingangsvermogen. 150 W

Afmetingen. 270 mm (B) x 100 mm (H) x 106 mm (D)

Gewicht 1,0 kg

Wijzigingen in ontwerp en technische gegevens voorbehonden,[zonder voorafgaande kennisgeving.

Oplossen van problemen

Een verkeerde bediening is vaak deoorzaak van een probleem dat gemakkelijk kan worden opgelost. Controller eerst de volgende punten indien u denkt dat er ieits mis is met het systeme. Het is ook möglichk dat een van de andere componenten deoorzaak van het probleem is. Controlleraarom ook de andere componenten en elektrische apparatuur die u gebruikt. Als u het probleem aan de hand van de gegeven maatregelen nicht kurz verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiele PIONEER servicecentrum of met uw dealer om het apparaat te latent repareren.

S-21W

Symptom	Oorzaak	Maatregel
Geen stroom (indicator Licht nicht op wonneer op de POWER schakelaar worden gedrukt).	• De stekker van het netsnoer is nicht juist aangesloten.	• Steek de stekker goed in.
Geen geluid (indicator Licht blauw op).	• Het bijgeleverde RCA tulpestekkersnoor is nicht goed aangesloten of zit—helemaal los. • De volumeknop staat op MIN. • Het ingangsiveau is te laag.	• Controller en sluit juist aan. • Draai de knop langzaam maar rechts. • Verhoog het uitgangsiveau op de receiver.
Geluid is verrormd.	• Het niveau is te hoog ingesteld. • Het ingangsiveau is te hoog.	• Draai de volumeknop�n aan links om het niveau te verlagen. • Draai de uitgangsiveauauregelaar van de receiver (volume, lage tonen of toonversterking)�n aan links om het niveau te verlagen.
Rondzingend, huilend geluid.	• De receiver worden nicht van stroom voorzien. • Het niveau van de subwoofer is te hoog ingesteld.	• Sluit een receiver aan en zorg voor stroom. • Plaats de subwoofer verdier van de luidsprekers vandaan. Draai de volumeknop�n aan links om het volume te verlagen.
Veel ruis bij het luisteren�n aan een AM- of FM-uitzending.	• Dit apparaat is te zich bij de AM-ringantenne of FM-binnenantenne geplaatst.	• Verhoog de afstand:tussen dit apparaat en de AM-ringantenne of de FM-antenne (voorbinnenshuis).
Geen geluidsweergave (de spanningsindicator Licht rood op).	· Het apparaat staat in de ruststand.	· Schakel de automatische ruststandfunctieuit. - Wanner de automatische ruststandfunctie is ingeschakeld en er gedurende tien minuten geen (of slechts een erg zwak) ingangssignaal is, za het apparaat automatisch in de ruststand schakelen. - Bij het luisteren met erg laag ingesteld volume kan de automatische ruststandfunctie in werkungtreden waardoor het apparaat in de ruststand kommt te staan.
De eerste geluiden van een muziekstuk�zemiet hoorbaar.	· Het audiosignal werde ingevoerd verwijd het apparaat in de ruststand stond.

S-11

Symptom	Oorzaak	Maatregel
Geen geluid.	• Verkeerde aansluiting van een luidsprekerdraad • De receiver is uitgeschakeld. • De volumeknap staat in de minimumstand.	• Sluit de draad juist aan. • Schakel de receiver in. • Verhoog het volume langzaam.
Geluid is verrormd.	• Extreem hoge signalsterkte.	• Draai de uitgangsnaiveuregelaar van de receiver (volume, lage tonen of toonversterking) in een lagere stand om het niveau te verlagen.
De luidsprekers stoppen plotseling met het weergeven van geluid.	• Er ward een signaal met een uitzonderlijk hoogiveau ingevoerd waardoor het automatische beveiligingscircuit in werkung is getreden.	• Verlaag het volume om de normale werkung van de luidsprekers te herstellen.
