PANDUAN PENGGUNA BD 4325 C Classic Bp Kärcher

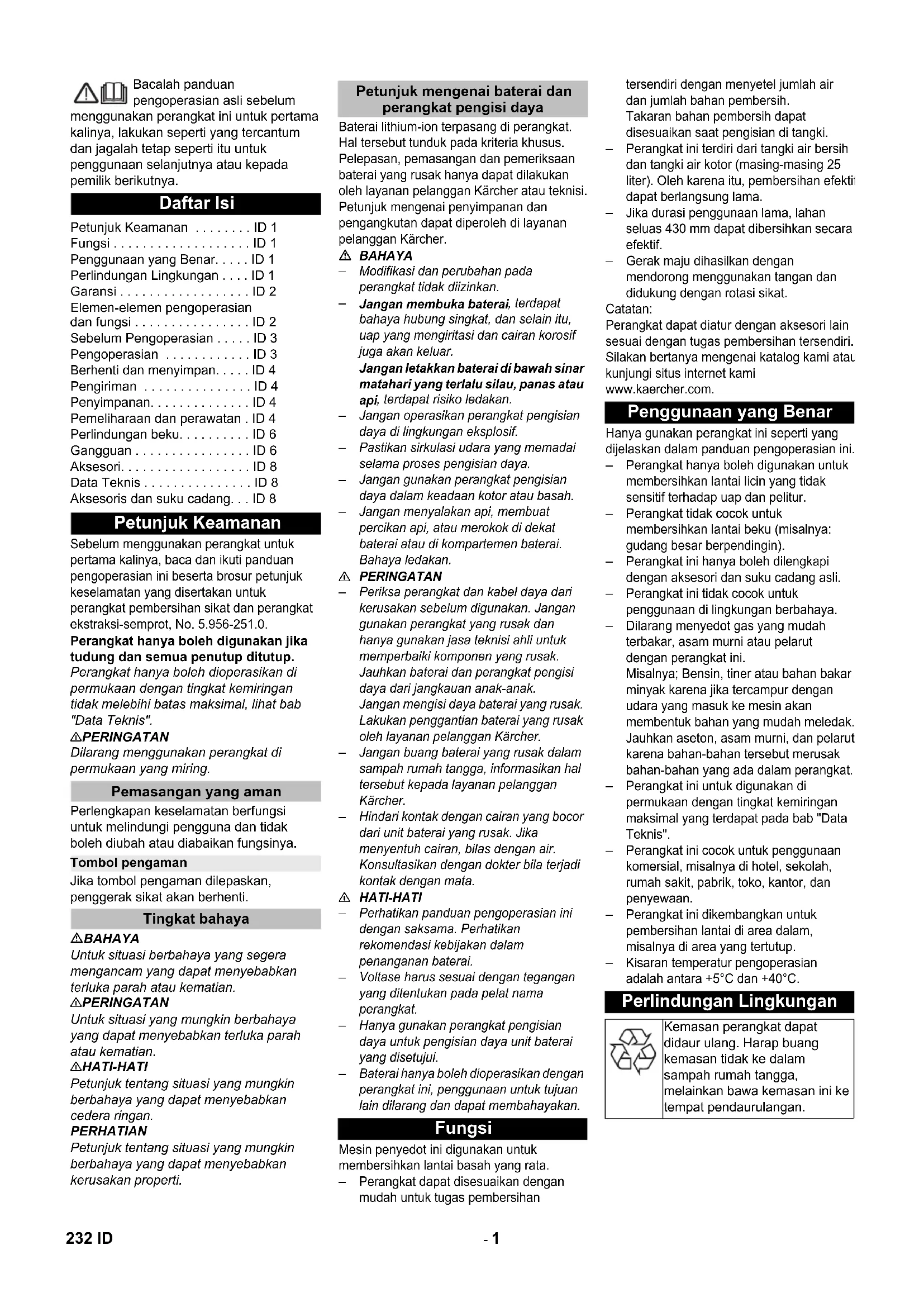

Bacalah panduan pengoperasian asli sebelum

menggunakan perangkat ini untuk pertama kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya.

Daftar Isi

Petunjuk Keamanan ..... ID 1

Fungsi....ID 1

Penggunaan yang Benar.....ID 1

Perlindungan Lingkungan .... ID 1

Garansi....ID 2

Elemen-elemen pengoperasian dan fungsi.... ID 2

Sebelum Pengoperasian ..... ID 3

Pengoperasian ..... ID 3

Berhenti dan menyimpan.....ID 4

Pengiriman ID 4

Penyimpanan.....ID 4

Pemeliharaan dan perawatan. ID 4

Perlindungan beku. . . . . . . . ID 6

Gangguan....ID 6

Aksesori. ID 8

Data Teknis ..... ID 8

Aksesoris dan suku cadang... ID 8

Petunjuk Keamanan

Sebelum menggunakan perangkat untuk pertama kalinya, baca dan ikuti panduan pengoperasian ini beserta brosur petunjuk keselamatan yang disertakan untuk perangkat pembersihan sikat dan perangkat ekstraksi-semprot, No. 5.956-251.0.

Perangkat hanya boleh dioperasikan di permukaan dengan tingkat kemiringan tidak melebihi batas maksimal, lihat bab "Data Teknis".

△PERINGATAN

Dilarang menggunakan perangkat di permukaan yang miring.

Pemasangan yang aman

Perlengkapan keselamatan berfungsi untuk melindungi pengguna dan tidak boleh diubah atau diabaikan fungsinya.

Tombol pengaman

Jika tombol pengaman dilepaskan, penggerak sikat akan berhenti.

Tingkat bahaya

⚠BAHAYA

Untuk situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian.

△PERINGATAN

Untuk situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian.

△HATI-HATI

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan cedera ringan.

PERHATIAN

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan kerusakan properti.

Petunjuk mengenai baterai dan perangkat pengisi daya

Baterai lithium-ion terpasang di perangkat. Hal tersebut tunduk pada kriteria khusus. Pelepasan, pemasangan dan pemeriksaan baterai yang rusak hanya dapat dilakukan oleh layanan pelanggan Kärcher atau teknisi. Petunjuk mengenai penyimpanan dan pengangkutan dapat diperoleh di layanan pelanggan Kärcher.

⚠ BAHAYA

— Modifikasi dan perubahan pada perangkat tidak diizinkan.
- Jangan membuka baterai, terdapat bahaya hubung singkat, dan selain itu, uap yang mengiritasi dan cairan korosif juga akan keluar.
Jangan letakkan baterai di bawah sinar matahari yang terlalu silau, panas atau api, terdapat risiko ledakan.

- Jangan operasikan perangkat pengisian daya di lingkungan eksplosif.

- Pastikan sirkulasi udara yang memadai selama proses pengisian daya.

- Jangan gunakan perangkat pengisian daya dalam keadaan kotor atau basah.

- Jangan menyalakan api, membuat percikan api, atau merokok di dekat baterai atau di kompartemen baterai. Bahaya ledakan.

PERINGATAN

- Periksa perangkat dan kabel daya dari kerusakan sebelum digunakan. Jangan gunakan perangkat yang rusak dan hanya gunakan jasa teknisi ahli untuk memperbaiki komponen yang rusak. Jauhkan baterai dan perangkat pengisi daya dari jangkauan anak-anak. Jangan mengisi daya baterai yang rusak. Lakukan penggantian baterai yang rusak oleh layanan pelanggan Kärcher.

- Jangan buang baterai yang rusak dalam sampah rumah tangga, informasikan hal tersebut kepada layanan pelanggan Kärcher.

- Hindari kontak dengan cairan yang bocor dari unit baterai yang rusak. Jika menyentuh cairan, bilas dengan air. Konsultasikan dengan dokter bila terjadi kontak dengan mata.

HATI-HATI

- Perhatikan panduan pengoperasian ini dengan saksama. Perhatikan rekomendasi kebijakan dalam penanganan baterai.

- Voltase harus sesuai dengan tegangan yang ditentukan pada pelat nama perangkat.

- Hanya gunakan perangkat pengisian daya untuk pengisian daya unit baterai yang disetujui.

- Baterai hanya boleh dioperasikan dengan perangkat ini, penggunaan untuk tujuan lain dilarang dan dapat membahayakan.

Fungsi

Mesin penyedot ini digunakan untuk membersihkan lantai basah yang rata.

- Perangkat dapat disesuaikan dengan mudah untuk tugas pembersihan

tersendiri dengan menyetel jumlah air dan jumlah bahan pembersih.

Takaran bahan pembersih dapat disesuaikan saat pengisian di tangki.

- Perangkat ini terdiri dari tangki air bersih dan tangki air kotor (masing-masing 25 liter). Oleh karena itu, pembersihan efektil dapat berlangsung lama.

- Jika durasi penggunaan lama, lahan seluas 430 mm dapat dibersihkan secara efektif.

- Gerak maju dihasilkan dengan mendorong menggunakan tangan dan didukung dengan rotasi sikat.

Catatan:

Perangkat dapat diatur dengan aksesori lain sesuai dengan tugas pembersihan tersendiri. Silakan bertanya mengenai katalog kami atau kunjungi situs internet kami www.kaercher.com.

Penggunaan yang Benar

Hanya gunakan perangkat ini seperti yang dijelaskan dalam panduan pengoperasian ini.

- Perangkat tidak cocok untuk membersihkan lantai beku (misalnya: gudang besar berpendingin).

- Perangkat ini hanya boleh dilengkapi dengan aksesori dan suku cadang asli.

- Perangkat ini tidak cocok untuk penggunaan di lingkungan berbahaya.

- Dilarang menyedot gas yang mudah terbakar, asam murni atau pelarut dengan perangkat ini. Misalnya; Bensin, tiner atau bahan bakar minyak karena jika tercampur dengan udara yang masuk ke mesin akan membentuk bahan yang mudah meledak. Jauhkan aseton, asam murni, dan pelarut karena bahan-bahan tersebut merusak bahan-bahan yang ada dalam perangkat.

- Perangkat ini untuk digunakan di permukaan dengan tingkat kemiringan maksimal yang terdapat pada bab "Data Teknis".

- Perangkat ini cocok untuk penggunaan komersial, misalnya di hotel, sekolah, rumah sakit, pabrik, toko, kantor, dan penyewaan.

- Perangkat ini dikembangkan untuk pembersihan lantai di area dalam, misalnya di area yang tertutup.

- Kisaran temperatur pengoperasian adalah antara +5°C dan +40°C.

Perlindungan Lingkungan

Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan.

Perangkat bekas mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Baterai, oli, dan zat sejenisnya tidak boleh mengotori lingkungan. Harap buang perangkat bekas ke tempat pembuangan yang sesuai.

Petunjuk bahan yang terkandung (REACH) Informasi terbaru tentang bahan yang terkandung dapat ditemukan di: www.kaercher.de/REACH

Garansi

Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap

negara. Kami memperbaiki kerusakan aksesori Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi dan penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami.

Elemen-elemen pengoperasian dan fungsi

1 Saringan bulu halus
2 Tombol pengaman
3 Baterai *
4 Selang pengurasan air kotor dengan pengatur takaran
5 Penahan untuk Homebase
6 Pelampung
7 Tangki air bersih
8 Katup tangki air bersih
9 Kepala pembersih
10 Sikat disk
11 Lubang pengisian air bersih

12 Kelem pergantian sikat
13 Tangki air kotor
14 Indikator ketinggian air bersih
15 Tuas putar untuk memiringkan batang penyedot
16 Pengaturan ketinggian batang penyedot *
17 Mur sayap untuk mengencangkan batang penyedot
18 Batang penyedot *
19 Selang penyedot
20 Kenop pengaturan jumlah air

21 Steker baterai
22 Tuas penurun batang penyedot
23 Panel kendali
24 Gagang dorong
25 Tempat parkir untuk perangkat pembersih "Homebase Box"
26 Tutup tangki air kotor

* Tidak ada dalam kemasan pengiriman

Kode warna

• Elemen kontrol untuk proses pembersihan berwarna kuning.
• Elemen kontrol untuk Perawatan dan Servis berwarna abu-abu.

Panel kendali

1 2 3 4 5 6 KAROHER Professional

1 OFF

Mematikan perangkat.

2 Mode-Normal

Membersihkan lantai basah dan menyedot air kotor.

3 Mode-Intensif

Membersihkan lantai basah dan menambahkan bahan pembersih.

4 Mode-Menyedot

Menyedot air kotor.

5 Tombol pilihan program
6 Display

Simbol pada perangkat

	Steker baterai
	Tambatan kabel
	Gagang pengepel **
	Ketinggian tangki air bersih 25%
	Kelem pergantian sikat
	Tuas penurun batang penyedot
	Lubang pengurasan tangki air bersih
	Selang pengurasan tangki air kotor

** Pilihan

Sebelum Pengoperasian

Pembongkaran

→ Longgarkan sekrup dari baki tengah palet.
→ Tekan perangkat ke bawah dan baki tengah menggunakan gagang pendorong.
→ Jauhkan balok-balok dari depan dan samping roda.
→ Tekan gagang pendorong perangkat ke bawah dan dorong ke depan hingga ke batas palet.
→ Angkat perangkat dari palet dan letakkan di atas lantai.

Memeriksa baterai

→ Periksa apakah plug bulat dan sambungan sekrup kutub baterai terpasang dengan kencang,
Bila perlu, kencangkan kabel pada kutub baterai dengan kunci torsi: Sekrup M8: 18 Nm Sekrup M10: 23 Nm

Cas baterai

Catatan:

Perangkat memiliki perlindungan pengosongan baterai, artinya jika kapasitas minimal yang diperbolehkan sudah tercapai, mesin sikat dan turbin akan mati.

→ Hindari tanjakan dan jalankan perangkat langsung ke stasiun pengecasan.

⚠BAHAYA

Bahaya kecelakaan akibat sengatan listrik. Perhatikan tegangan listrik dan keamanan pada label perangkat.

Pengecasan

Waktu pengisian daya bergantung pada kondisi baterai dan perangkat pengisi daya.

Waktu pengisian daya pada baterai yang kosong sekitar:

Pengecas Waktu pengisian daya,sekitar [h]
6.654-479.0 8
6.654-480.0 2

Bahaya kerusakan. Jangan membersihkan perangkat dengan air saat tangki dilepas.

• Jangan menyambungkan pengecas dengan steker baterai di sisi perangkat.
• Hanya gunakan pengecas yang sesuai dengan jenis baterai yang dipasang:

Jenis baterai Pengecas

6.654-454.0

6.654-479.0

6.654-480.0

Catatan: Baca dan ikuti petunjuk penggunaan pengecas terutama instruksi keamanan!

→ Sambungkan steker baterai di sisi baterai dengan pengecas.
→ Masukkan konektor daya pengecas ke stopkontak.
→ Lakukan pengecasan sesuai dengan petunjuk penggunaan pengecas.
→ Lepaskan plug baterai dari perangkat pengisi daya.
→ Sambungkan steker baterai di sisi perangkat dengan steker baterai di sisi baterai.

Merakit batang penyedot

→ Buka katup tangki air bersih.
→ Isi air bersih (maksimal 50°C) hingga batas bawah pipa pengisian.
→ Tutup katup tangki air bersih.

Bahan pembersih

△PERINGATAN

Bahaya kerusakan. Hanya gunakan bahan pembersih yang disarankan. Penggunaan bahan pembersih lain akan meningkatkan risiko terhadap keamanan pengoperasian dan bahaya kecelakaan bagi pengguna. Hanya gunakan bahan pembersih yang bebas dari bahan pelarut, asam hidroklorida, dan asam hidrofluorida. Perhatikan petunjuk keselamatan pada bahan pembersih.

Catatan:

Jangan gunakan bahan pembersih yang berbusa banyak.

Bahan pembersih yang disarankan:

Petunjuk penggunaan Bahan pembersih
Pembersihan rutin untuk semua lantai tahan air	RM 746RM 780
Pembersihan rutin untuk permukaan mengkilap (seperti granit)	RM 755 es
Pembersihan rutin dan intensif untuk lantai industri	RM 69 ASF
Pembersihan rutin dan intensif untuk ubin dari batu	RM 753
Pembersihan rutin untuk ubin di ruang kesehatan	RM 751
Pembersihan dan pembasmian hama di ruang kesehatan	RM 732
Pengikisan semua lantai yang tahan alkali (seperti PVC)	RM 752
Pengikisan lantai linolium RM 754

→ Masukkan bahan pembersih ke dalam tangki air bersih.

Catatan:

Jika tangki air bersih kosong, kepala pembersih tetap berfungsi tanpa penyediaan cairan.

Atur jumlah air

→ Atur jumlah air pada kenop pengatur sesuai dengan tingkat kotor lapisan lantai.

Catatan:

Lakukan pembersihan pertama kali dengan jumlah air lebih sedikit. Sedikit demi sedikit tambahkan air, hingga hasil pembersihan yang diinginkan tercapai.

Atur batang penyedot

Kemiringan

Untuk hasil penyedotan yang lebih baik pada lapisan berubin, miringkan batang penyedot hingga 5°.

→ Lepaskan sekrup sayap.
→ Putar batang penyedot.

Jika hasil penyedotan kurang memuaskan, kecondongan batang penyedot saat ini bisa diubah.
→ Atur tuas putar untuk memiringkan batang penyedot.

Tinggi

Kebengkokan bibir penyedot saat menyentuh lantai dapat dipengaruhi oleh pengaturan tinggi.

→ Cobalah untuk mengatur tuas putar pengaturan tinggi, hingga hasil penyedotan terbaik dapat dicapai.

Membersihkan

PERHATIAN

Bahaya kerusakan pada lantai. Jangan mengoperasikan perangkat langsung di tempat.

→ Putar tombol pilihan program untuk program pembersihan yang diinginkan.

Menurunkan batang penyedot

→ Tarik tuas keluar dan gerakkan ke bawah; batang penyedot turun.

Catatan:

• Untuk membersihkan lantai berubin, atur batang penyedot agar tidak tegak lurus ke sambungan ubin.
• Untuk hasil penyedotan yang lebih baik, kemiringan dan kecondongan batang penyedot dapat diatur (lihat "Mengatur batang penyedot").
• Jika tangki air kotor penuh, pelampung menutup lubang penyedot dan turbin penyedot berputar lebih cepat. Jika ini terjadi matikan penyedot dan lakukan pengosongan tangki air kotor.

Berhenti dan menyimpan

→ Lepaskan tombol pengaman.
→ Menyetel tombol pilihan program ke Menyedot.
→ Gerakkan ke depan sedikit dan sedot sisa air.
→ Angkat batang penyedot.
→ Jika diperlukan, cas baterai.

Pengurasan air kotor

△PERINGATAN

Perhatikan petunjuk penanganan air kotor setempat.

→ Ambil selang pengurasan air dari tempatnya dan turunkan ke arah penampung air buangan yang layak.

→ Tekan atau tekuk pengatur takaran.
→ Buka tutup pengatur takaran.
→ Kuras air kotor - dengan mengatur tekanan atau tekukan jumlah air.
→ Bilas tangki air kotor dengan air bersih.

Pengurasan air bersih

→ Buka katup tangki air bersih dengan memutarnya.

Pengiriman

⚠BAHA YA

Bahaya kecelakaan! Perangkat hanya boleh digunakan untuk pemuatan dan pembongkaran hingga nilai maksimal kemiringan (lihat "Data Teknis"). Jalankan perlahan.

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat selama pengangkutan.
→ Dorong perangkat menggunakan gagang pendorong.

→ Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik.

Penyimpanan

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat saat akan disimpan. Perangkat ini hanya boleh disimpan di dalam ruangan.

Pemeliharaan dan perawatan

⚠BAHAYA

Bahaya kecelakaan! Sebelum melakukan semua pekerjaan dengan perangkat, atur tombol pilihan program ke "OFF" dan cabut konektor daya pengecas.

Lepaskan steker baterai pada mesin.

→ Kuras dan buang air kotor dan sisa air bersih.

Perawatan berkala

Setelah setiap pengoperasian

PERHATIAN

Bahaya kerusakan. Jangan memerciki perangkat dengan air dan jangan gunakan bahan pembersih yang agresif.
→ Kuras air kotor.

→ Bilas tangki air kotor dengan air bersih.
→ Bersihkan bagian luar perangkat dengan lap yang dibasahi oleh sedikit air sabun.
→ Periksa saringan bulu halus, jika perlu bersihkan.
→ Bersihkan bibir penyedot dan bibir pengikis, periksa jika rusak dan ganti jika perlu.
→ Periksa sikat jika rusak, ganti jika perlu (lihat "Perawatan perangkat").
→ Isi daya baterai bila perlu.

Mingguan

→ Jika digunakan secara rutin, isi daya baterai hingga penuh tanpa berhenti minimal sekali seminggu.

Bulanan

→ Periksa oksidasi kutub baterai.
→ Periksa apakah kabel baterai terpasang dengan kencang,
→ Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu.
→ Bersihkan saringan.
Jika lama tidak digunakan, simpan perangkat hanya dengan baterai yang diisi daya penuh. Isi daya baterai kembali hingga penuh minimal sekali sebulan.

Tahunan

→ Lakukan inspeksi tertulis melalui layanan pelanggan.

Perawatan perangkat

Membersihkan filter

→ Buka pelindung.
→ Putar penutup searah jarum jam dan lepaskan.
→ Lepaskan filter yang terletak di bawahnya dan bersihkan.
→ Masukkan filter.
→ Pasang penutup dan kunci dengan memutarnya berlawanan arah jarum jam
→ Tutup pelindung.

Penggantian atau pembalikan bibir penyedot

1 2 CHANGE LIP

1 Indikator aus

2 Bibir penyedot

Bibir penyedot harus diganti atau dibalikkan jika menurut indikator aus sudah usang.

→ Lepaskan batang penyedot.
→ Longgarkan pegangan.

→ Lepaskan bagian-bagian plastik.
→ Lepaskan bibir penyedot.
→ Masukkan bibir penyedot baru atau yang sudah dibalikkan.
→ Simpan bagian-bagian plastik.
→ Pasang kembali dan kencangkan pegangan.

→ Tekan perangkat ke bawah menggunakan gagang pendorong hingga kepala pembersih terangkat.
→ Tekan pedal pergantian sikat ke bawah melalui resistor.

→ Mundurkan perangkat ke belakang agar sikat disk dapat diambil.
→ Letakkan sikat disk baru di atas lantai di depan perangkat.
→ Gerakkan perangkat dengan kepala pembersih terangkat ke sikat disk lalu turunkan kepala pembersih. Sikat masuk ke dalam penggerak.

Melepaskan tangki air kotor

→ Kuras air kotor.

→ Angkat tangki air kotor dan letakkan ke samping.

Baterai

⚠BAHAYA

Bahaya ledakan. Jangan meletakkan perkakas atau sejenisnya di atas baterai,

atau di bagian kutub dan penghubung selnya.

Baterai Yang Disarankan

Memasang dan menyambungkan baterai

→ Kuras air kotor.
→ Angkat tangki air kotor dan letakkan ke samping.
→ Lepaskan steker baterai.

→ Pasang baterai pada perangkat seperti yang ditampilkan di atas.
→ Pasang pengatur jarak antara baterai dan perangkat di sisi yang telah ditentukan pada gambar.

△HATI-HATI

Perhatikan posisi yang aman saat melepas dan memasang baterai agar posisi mesin stabil.

→ Sambungkan kabel penghubung yang tersedia pada kutub baterai (+) dan (-).
→ Pasang kedua plug bulat pada baterai.

PERHATIAN

Sistem kendali elektronik akan terganggu saat pertukaran polaritas (kutub positif dan negatif).

Perhatikan polaritas yang benar.

→ Pasang tangki air kotor ke perangkat.

Catatan:

Cas baterai sebelum pemakaian perangkat pertama kali.

Lihat bab "Pengecasan baterai".

Bongkar baterai

→ Setel tombol pilihan program ke "OFF".
→ Lepaskan steker baterai.
→ Angkat tangki air kotor dan letakkan ke samping.
→ Lepaskan kedua plug bulat dari baterai
→ Potong kabel dari kutub negatif baterai.
→ Lepaskan kabel dari kutub positif baterai.
→ Lepaskan balok pegangan atau bagian busa.

△HATI-HATI

Saat memasang dan membongkar baterai posisi mesin bisa tidak stabil, perhatikan posisi aman.

→ Keluarkan baterai.
→ Buang baterai bekas sesuai dengan ketentuan yang berlaku.

Kontrak Perawatan

Agar pengoperasian perangkat terpercaya, kontrak perawatan dapat dibuat dengan toko Kärcher terkait.

Perlindungan beku

Jika terjadi risiko pembekuan:

→ Kosongkan tangki air bersih dan tangki air kotor.
→ Simpan perangkat di ruangan yang terlindung dari temperatur beku.

Gangguan

⚠BAHAYA

Bahaya kecelakaan! Sebelum melakukan semua pekerjaan dengan perangkat, atur tombol pilihan program ke "OFF" dan cabut konektor daya pengecas.

Lepaskan steker baterai pada mesin.

→ Kuras dan buang air kotor dan sisa air bersih.

Gangguan dengan indikasi dalam Display

Indikasi-Display $olusi
ERR B	Periksa apakah ada benda asing yang mengganggu sikat. Singkirkan benda asing yang ada.Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali.
ERR T	Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali.Jika masih berulang, telepon layanan pelanggan
LOW BAT lsi daya	baterai.Jika kesalahan tetap muncul, periksa ketepatan sambungan pada kedua plug bulat pada baterai.Jika masih berulang, telepon layanan pelanggan
ERR TEMP Biarkan perangkat dingin terlebih dulu.
HANDS OFF	Lepaskan tombol pengaman lalu tunggu hingga jam pengoperasian atau kondisi baterai diperlihatkan. Aktifkan kembali tombol pengaman.
ERR REL	Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali.Jika masih berulang, telepon layanan pelanggan
ERR PWM	Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali.Jika masih berulang, telepon layanan pelanggan

Indikator status baterai

1 2 3 4

1 Baterai

2 Tombol

3 LED status

4 LED indikator

→ Tekan tombol selama 5 detik.

Tidak ada LED yang menyala:

Isi daya baterai.

LED status menyala hijau:

Semua 5 LED menampilkan status pengisian daya baterai secara bersamaan.

LED status menyala merah:

LED indikator menampilkan gangguan. Gangguan yang dijelaskan dalam tabel berikut dapat diperbaiki oleh pengguna. Hubungi layanan pelanggan KÄRCHER jika terdapat indikator gangguan yang tidak dijelaskan.

					Penyebab Solusi
merah	-	-	-	-	Baterai terlalu panas,	Biarkan baterai menjadi dingin.
merah	-	-	-	hijau	Sistem manajemen baterai terlalu panas.	Biarkan baterai menjadi dingin.
merah	-	-	hijau	-	Baterai terlalu dingin untuk diisi daya.	Pindahkan perangkat ke tempat yang lebih hangat dan tunggu hingga baterai menghangat.
merah	-	-	hijau	hijau	Konsumsi daya berlebih saat pengisian daya.	Lepaskan perangkat pengisi daya dari suplai daya. Tunggu 10 detik. Sambungkan kembali ke suplai daya. Jika gangguan kembali ditampilkan, ganti perangkat pengisi daya.
					Konsumsi daya berlebih oleh perangkat.	Matikan perangkat. Jika gangguan kembali terjadi setelah perangkat dihidupkan, cari gangguan pada perangkat.
merah	-	hijau	-	hijau	Hubungan arus pendek	Periksa semua sambungan baterai.
merah	-	hijau	hijau	-	Tegangan baterai terlalu rendah saat pengosongan daya.	Isi daya baterai.
merah	-	hijau	hijau	hijau	Tegangan baterai terlalu tinggi saat pengisian daya.	Kosongkan daya baterai hingga 20% sisa kapasitas. Selanjutnya, isi daya baterai.
merah	hijau	-	-	hijau	Tegangan baterai terlalu rendah.	Isi daya baterai.
merah	hijau	-	hijau	-	Gangguan pada proses pengisian daya.	Lepaskan perangkat pengisi daya dari suplai daya. Tunggu 10 detik. Sambungkan kembali ke suplai daya. Jika gangguan kembali ditampilkan, ganti perangkat pengisi daya.
merah	hijau	-	hijau	hijau
merah	hijau	-	hijau	-	Baterai terlalu dingin untuk output daya.	Pindahkan perangkat ke tempat yang lebih hangat dan tunggu hingga baterai menghangat.
merah	hijau	hijau	hijau	-	Gangguan pada output daya.	Matikan perangkat. Jika gangguan berlanjut, hubungi layanan pelanggan.

Gangguan tanpa indikasi dalam Display

Masalah Solusi
Perangkat tidak mau menyala	Setel tombol pilihan program untuk program yang diinginkan.
	Aktifkan tombol pengaman.
	Pasang steker baterai.
	Periksa baterai, cas jika perlu.
	Periksa apakah kutub-kutub baterai terhubung.
Jumlah air tidak cukup	Periksa tinggi air bersih, isi tangki kembali jika perlu.
	Naikkan jumlah air pada kepala pengatur jumlah air.
	Bersihkan saringan.
Saluran sedot tidak cukup	Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu.
	Jika tangki air kotor penuh, simpan perangkat dan kosongkan tangki air kotor
	Bersihkan saringan bulu halus.
	Bersihkan bibir penyedot pada batang penyedot, ganti jika perlu.
	Periksa, apakah tutup pada selang pengurasan air kotor ditutup.
	Periksa setelan batang penyedot.
	Periksa selang penyedot apakah tersumbat, bersihkan jika perlu.
	Periksa selang penyedot apakah terlalu rapat, ganti jika perlu.
Hasil pembersihan tidak memuaskan	Periksa sikat jika rusak, ganti jika perlu.
	Tambahkan volume air.
	Periksa apakah jenis sikat dan bahan pembersih telah sesuai.
Turbin hisap tidak berfungsi dengan baik	Bersihkan pelampung.
Sikat tidak berputar	Periksa apakah ada benda asing yang mengganggu sikat. Singkirkan benda asing yang ada.
	Jika tombol pemutus arus ditekan, putar tombol pilihan program ke "OFF", lalu setel kembali ke program yang diinginkan.
Getaran saat membersihkan	Gunakan sikat yang lebih lembut.
Bila masalah tidak dapat diatasi dengan bantuan dalam tabel ini, hubungi pusat layanan pelanggan.

Bersihkan pelampung

→ Buka tutup tangki air yang kotor.

→ Tarik keluar tempat pelampung ke arah atas.
→ Longgarkan kait pengaman.
→ Bersihkan pelampung dan bagian bawah.
→ Rakit tempat pelampung dan sambungkan ke perangkat.

Aksesori

Keterangan No.	komponen	Deskripsi
Sikat vakum, putih (sangat halus)	4.905-024.0	Untuk membersihkan area yang sensitif secara hati-hati.
Sikat disk, alami (lembut)	4.905-023.0	Dari serat alami untuk membersihkan dan mengilapkan.
Sikat disk, merah (sedang, standar) 4.905-022.0 Untuk membersihan wajar.
Sikat disk, hitam (keras) 4.905-025.0 Untuk kotoran yang parah dan pembersihan intensif. Hanya untuk lapisan yang tidak sensitif.
Pelat penggerak pad	4.762-533.0	Untuk membersihkan dengan pad. Dengan kopling-ganti-cepat dan Centerlock.
Pad, merah (agak lembut) 6.369-470.0 Untuk membersihan semua jenis lantai.
Pad, hijau (agak keras)	6.369-472.0	Untuk membersihkan lantai yang sangat kotor dan pembersihan intensif.
Pad, putih 6.369-469.0 Untuk memoles lantai.
Pad, hitam (keras)	6.369-473.0	Untuk kotoran membandel dan pembersihan intensif.
Pad serat mikro	6.905-526.0	Pembersihan rutin dan intensif untuk ubin dari batu
Pad, kuning kecokelatan (proporsi bulu alami)	6.371-081.0	Untuk mengilapkan dan menyegarkan lapisan keras dan elastis.
Pad intan, putih	6.371-256.0	Untuk pembersihan persiapan dan pemulihan. Menghilangkan goresan kecil dan menghasilkan permukaan yang bersih dan berkilap.
Pad intan, kuning	6.371-257.0	Untuk pembersihan persiapan dan pemulihan. Menghilangkan goresan halus dan menghasilkan permukaan yang homogen dan berkilau.
Pad intan, hijau	6.371-238.0	Untuk menyikat lantai yang berlapisan sangat mengilap dan untuk memoles cepat permukaan dari teraso dan batu alam.
Batang penyedot, 850 mm, lurus	4.777-401.0
Batang penyedot, 850 mm, bengkok	4.777-411.0
Set Homebase Box	4.035-406.0
Gagang pengepel	9.753-023.0
Adaptor Homebase	5.035-488.0
Pengait ganda	6.980-077.0
Klip pengepel	6.980-078.0
Pengait botol	6.980-080.0
Pengait universal	4.070-075.0

Data Teknis

Daya
Tegangan kerja	V	24
Kapasitas baterai	Ah(5h)	80
Konsumsi listrik sedang	W	1100
Daya nominal turbinpenyedot	W	500
Daya nominal penggeraksikat	W	600
Menyedot
Daya penyedotan,Volume udara (maks.)	l/s	24
Daya penyedotan,Vakum (maks.)	kPa(mbar)	12 (120)
Jenis pelindung		IPX 3
Sikat pembersih
Putaran sikat	rpm	155
Diameter sikat	mm	430
Dimensi dan bobot
Daya permukaan teoretis	m^2/h	1600
Kemiringan areapengoperasian maks.	%	2
Volume tangki air bersih/kotor	l	25/25
Suhu air maks.	°C	50
Suhu lingkungan	°C	5...40
Berat kosong (berat saatdiangkut)	kg	76
Berat total (operasional)	kg	102

Dimensi tempat baterai	mm	350 x 350
Nilai ditentukan sesuai EN 60335-2-72
Nilai getaran total	m/s ^2	<2,5
Ketidakstabilan K	m/s ^2	0,2
Tingkat tekanan suara L _pA	dB(A)	66
Ketidakstabilan K _pA	dB(A)	1
Tingkat kekuatan suara L _WA + Ketidakstabilan K _WA	dB(A)	81

Aksesoris dan suku cadang

Gunakan hanya aksesori asli dan suku cadang asli karena dapat memberikan pengoperasian perangkat yang aman dan bebas gangguan.

Untuk informasi tentang aksesori dan suku cadang, kunjungi www.kaercher.com.
