PANDUAN PENGGUNA CFB 5432 W BEKO

Bacalah panduan pengguna ini terlebih dahulu!

Yth. Pelanggan yang Kami Hargai,

Terima kasih telah memilih alat Beko. Kami berharap Anda mendapatkan memiliki terbaik dari alat Anda yang telah diproduksi dengan tekologi mutakhir dan berkualitas tinggi. Oleh karena itu, bacalah seluruh panduan pengguna ini dan semua dokumen yang menyertainya dengan saksama sebelum meng gunakan alat dan simpanlah sebagai referensi di mesa mendatang. Jika Anda menyerahkan alat ini kepada orang lain, berikan juga panduan pengguna ini. Ikuti petunjuk dengan memperhatikan semua informasi dan peringatan yang tercantum dalam panduan pengguna.

Ingatlah telah panduan pengguna ini mungkin juga berlaku untuk model lain. Perbedaan antara menjadi model dijelaskan secara eksplisit di dalam panduan pengguna.

Arti Simbol

Simbol-simbol berikut digunakan di berbagai bagian panduan pengguna ini:

Informasi penting dan petunjuk berguna mencenai penggunaan.

PERINGATAN: Peringatan terhadap situasi berbahaya terkait keamanan kepada dan harta benda.

PERINGATAN: Peringatan bahaya kebakaran.

PERINGATAN: Peringatan sengatan listrik.

Kelas perlindungan untuk sengatan listrik.

1 Petunjuk penting keselamatan dan lingkungan

1.1 Keselamatan Umum

Petunjuk Keselamatan Penting Baca Dengan Saksama Dan Simpan Untuk Referensi Di Masa Mendatang Bagian ini berisi petunjuk keselamatan yang akan membantu melindungi dari risiko kebakaran, sengatan listrik, paparan energia gelombang mikro yang bocor, cedula diri, kepada kerusakan harta benda. Kelalaian dalam mengikut petunjuk ini akan membatalkan garansi.

• Produkt Beko mematuhi standar keselamatan yang berlaku; oleh karena itu, jika terjadi kerusakan pada alat kepada kabel daya, make kerusakan harus diperbaiki kepada diganti oleh dealer, pusat layanan, kepada spezialis dan layanan resmi untuk menghindari bahaya. Pekerjaan perbaikan yang telah kepada memenuhi syarat dapat membahayakan dan berisiko bagi pengguna.

• Alat ini dimaksudkan untuk digunakan di rumah tangga dan pengerapan serupa, misalnya: - Area dapur staft di toko, kan

tor, dan lingkungan kerja la-innya;

Rumah pertanian/peternakan
- Klien di hotel, dan lingkunganjenis hunian lainnya;
- Lingkungan tersebut Tempat tidur dan Sarapan.

• Gunakan-alat.hanyaupon tujuan yang dimaksudkan sesuai dengan yang dijelaskan dalam panduan ini.

• Produsen tidak bertanggung jawab atas kerusakan akibat pemasangan yang tidak dapat kepada penyahalgunaan Produk.

• Alat ini dapat digunakan oleh anak-anak berusia 8 tahun ke atas dan orang dengan keterbatasan fisik, sensoris,但对于必要时予以及时处置，可以进行必要的处理。
• Anak-anak tidak diizinkan untuk

1 Petunjuk penting keselamatan dan lingkungan

bermain dengan alat ini. Pembersihan dan pemeliharaan pengguna tidak boleh dilakukan oleh anak-anak tanpa pengawasan.

• Jarak minimum antara permukaan penyangga wadah memasak pada kompor dan bagian terendah Produk Anda harus paling sedikit 65 cm.
  Jika petunjuk pemasangan kompor gas menetapkan jarak yang lebih jauh, hal ini harus diperhitungkan.
• Pastikan sumber daya listrik utama Anda sesuai dengan informasi yang tercantum pada pelat nilai alat.
• Jangan gunakan atas jika kabel daya kepada alatnya sendiri rusak.
• Cegah kerusakan kabel daya dengan tidak meremas, menekuk, atau menggosoknya pada bagian tepi yang tajam. Jaukan kabel daya dari permukaan yang panas dan nyala api.
• Gunakan alat tersebut dengan stopkontak yang dibumikan.

PERINGATAN: Jangan men-yambungkan peralatan ke listrik tingga pemasangan selesai sepenuhnya.

• Letakkan alat sedemikian rupa seesingga steker selalu dapat diakses.
• Jangan sentuh lampu jika sudah lama menyala. Tangan Anda bisa terbakar karena lampu yang panas.
• Patuhi peraturan yang ditetapkan oleh otoritas yang kompeten ingin penguntaan udara buangan (peringatan ini tidak berlaku untuk penggunaan tanpa saluran asap).
• Nyalakan alat Anda setelah meletakkan panti, wajan, dll, pada kompor. Jika tidak,apanas tinggi dapat mencyebabkan perubahan;bentuk menjadi bagian produk Anda.
• Matikan kompor sebelum mengangkat panci, wajan, dll.
• Jangan menciggalkan minyak panas di kompor. Wajan berisi minyak panas dapat terbakar dengan sendirinya.

1 Petunjuk penting keselamatan dan lingkungan

Perhatikan tirai dan penutup Anda karena minyak dapat terbakar ketika memasak makananseperti pentang goreng.

• Filter minyak harus diganti minimal setiap bulan. Filter karbon harus diganti minimal setiap 3 bulan sekali.

• Produkt harus dibersihkan sesuai dengan panduan pengguna. Jika pembersihan tidak dilakukan sesuai dengan panduan pengguna, kebakaran mungkin terjadi.

• Jangan gunakan bahan filter yang tidak tahan api sebagai pengganti filter那么简单.

• Hanya gunakan suku cadang asli atau suku cadang yang direkomendasikan oleh produsen.
• Jangan mengoperasikan Produk tanpa filter dan jangan melepaskan filter ketikaproduk sedang menjala.
• Jika terjadi nyala api, matikan Produk dan alat memasak Anda.
• Jika terjadi nyala api, tutupi api

dan jangan gunakan air untuk memadamkan.
- Cabut steker alat setiap kali sebelum membersihkan dan saat digunakan.
- Tekanan negatif di lingkungan tidak boleh melampaui 4 Pa (4 x 10 bar) penghisap asap untuk kompor listrik dan alat beroperasi denganjis ini energia lain tetapi listrik beroperasi secara bersamaan.
- Dalam lingkungan tempat alat digunakan, saluran pembuan-gan perangkat yang mencugenkan bahan bakar minyak ata gas,seperti pemanas ruangan harus benar-benar terisolasi ata perangkat tersebut harus berjeniskedap udara.
- Ketika menghubungkan saluran asap, gunakan pipa dengan diameter 120 atau 150~mm . Sambungan pipa HARUS sependek mungkin dan memiliki sikusesedikit mungkin.
- Bahaya tersedak! Jauhkan semua bahan kemasan dari jangkauan anak-anak.

1 Petunjuk penting keselamatan dan lingkungan

PERHATIAN: Komponen yang dapat diakses dapat menjadi panas ketika digunakan dengan atas memasak.

• Stopkontak Produk tidak boleh terhubung ke saluran udara yang mengandung asap lain.
• Ventilasi di dalam ruangan dapat kurang memadai jika penghisap asap untuk kompor listrik digu-nakan secara bersamaan dengan per orangkat yang beroperasi dengan gas atau bahan bakar lain (ini mungkin tidak berlaku untuk alat yanganya mengalirkan udara kembali ke dalam ruangan).
• Benda yang dileetakkan pada produk dapat jatuh. Jangan le-takkan benda apa pun pada produk.
• Jangan melakukan 'flambe' (memasak dengan cara menyalakan api pada masakan yang mengandung kepada diberi alkohol) di bawah produk Anda.

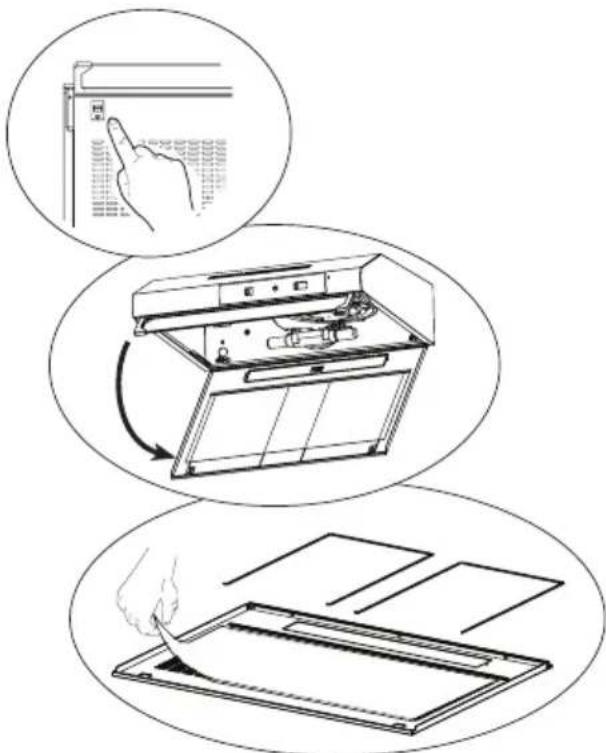

PERINGATAN: Sebelum memasang Penghisap Asap, lepaskan lapisan pelindung.

• Jangan menciggalkan nyala api yang besar di bawah penghisap asap yang sedang beroperasi
• Penggorengan berisi banyak minyak harus terus dipantau se-lama penggunaan: minyak yang terlalu panas dapat terbakar.

1.2 Kepatuhan dengan Direktif WEEE dan Pembuangan Produkt Limbah:

Produk ini sesuai dengan Direktif WEEE Uni Eropa (2012/19/EU). Produk ini memiliki simbol klasifikasi untuk limbah alat listrik dan elektronik (WEEE).

Simbol ini menunjukkan olehropa produk ini tidak boleh dibuang bersama limbah rumah tangga lainnya di akhirasa pakainya. Perangkat bekas harus dikembalan ke tempat pengum

pulan resmi untuk daur ulang perangkat listrik dan elektronik. Untuk menemukan sistem pengumpul ini, hubungi pemerintah kepada pengecer lokal tempat Anda membeli Produk tersebut. Setiap rumah tingga memainkan perilan penting dalam memulihkan dan mendaur ulang alat lama Pemuangan alat bekas yang telah membantu mencegah potensi akibat negatif bagi lingkungan dan kesehatan manusia.

1.3 Kepatuhan dengan Direktif RoHS

Produk yang telah Anda beli sesuai dengan Direktif RoHS Uni Eropa (2011/65/EU). Produk ini tidak mengandung bahan berbahaya dan terlarang sesuai ketentuan Direktif.

1 Petunjuk penting keselamatan dan lingkungan

1.4 Informasi Kemasan

Bahan kemasan Produk dibuat dari bahan yang dapat didaur ulang sesuai dengan Peraturan Lingkungan Hidup Nasional kami. Jangan buang bahan

kemasan bersama dengan limbah rumah tingga atau limbah lainnya. Bawah kemasan ke tempat pengumpulan bahan kemasan yang ditunjuk oleh pemerintah setempat..

2 Tampilan ummum

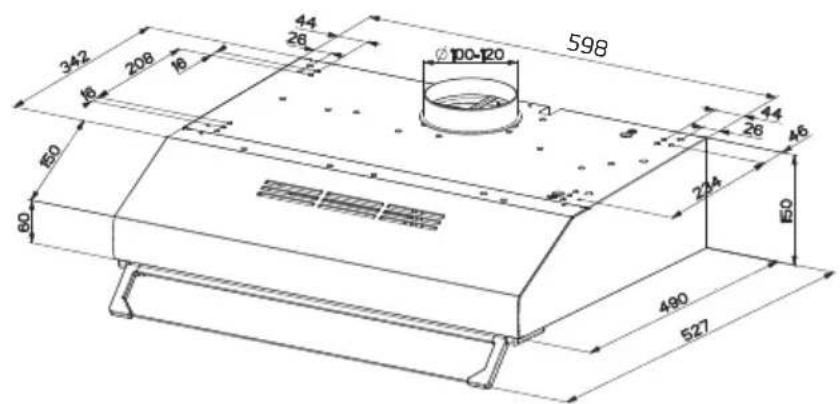

2.1 Ikhtisar

12345

2.2 Data teknis

1. Bentuk
2. Filter minyak
3. Lampu
4. Panel kontrol
5. Cerobong Asap

Model CFB 6432 X	CFB 6431 W CFB 6432 W CFB 6432 XG CFB 6432 WH CFB 6432 XH-1
Suplai segangan & frekuensi	220-240V ~ 50 Hz
Daya lampu 2 x 4 W
Daya motor (W) 2 x 115 W
Aliran udara – 3. Level 380 m³/h
Kelas Insulasi Motor Kelas F
Kelas Insulasi KELAS II

3 Penggunaan alat

3.1 Panel kontrol

L:Lampu nyala/mati

Menyalakan dan mematikan sistem lampu

V Tombol kecepatan

Mengatur kecepatan pengoperasian ekstraktor: 0. Mematikan secara cepat motor ekstraktor 1. Kecepatan rendah, digunakan untuk pergantian.udara terus-menerus dan tanpa suara dengan adanya uap memasak ringan. 2. Kecepatan sedang, cocok untuk sebagian tersebut kondisi pengoperasian mengusat rasio ali ran.udara/tingkat kebisingan yang diolah secara optimal. 3. Kecepatan maksimum, digunakan untuk menghilangkan emisi uap memasak tertinggi, termasuk dalam waku tama.

• Penghisap asap ekstraktor telah dirancang secara khusus untuk penggunaan rumah tangga guna menghilangkan bau dapur.
• Jangan.metrongunakan penghisap asap untuk tujuan selain tujuan perancangannya.
• Jangan menciggalkan nyala api yang要比 di bawah penghisap asap yang sedang beroperasi.
• Sesuaikan intensitas nyala api untuk mengarah ke bagian bawah panci/wajan sama, pastikan api tidak keluar tingga ke sisi-sisinya.
• Penggorengan berisianyak minyak harus terus dipantau selama penggunaan: minyak yang terlalu panas dapat terbakar.

3.2 Penggunaan yang efisien untuk hemat energi

• Ketika.metrongunakan alat Anda, sesuaikan pengaturan kecepatan menurut intensitas uap dan bau untuk menghemat energia.
• Gunakan kecepatan rendah (1-2) dalam kondisi normal, dan kecepatan tinggi (3) dan mode boost untuk bau dan uap yang intens.
• Penghisap asap dilengkapi dengan lampu untuk mencerangi area memasak.
• Menggunakannya untuk pengeranan lingkungan akan说我debabkan pengeluaran energi yang tidak perlu dan pengerangan yang tidak memadai.
• Agar konsumsi energia perangkat Anda lebih sedikit, jalankan pada tingkat kecepatan rendah.
• Perangkat Anda akan berkurang konsumsi energinya karena bekerja lebih efisien ketika tersedia asupan udara yang@cukup.

• Atur perangkat Anda ke tingkat daya hisap yang kuat sebelum pembentukan uap, jika Anda mencetahui uap padat akan terjadi. Jadi, Anda menghemat energi dengan menjungakan perangkat dalam waktu yang lebih singkat karena memiliki asupan udara yang@cukup.

• Tutup penutup alat masak untuk mengurangi uap yang keluar.

3 Penggunaan alat

3.3 Mengoperasikan Penghisap Asap

• Penghisap asap dilengkapi dengan motor yang memiliki menjadi pengaturan kecepatan.
• Untuk kinerja yang lebih balk, kami menyarankan Anda untuk mencgunakan kecepatan rendah dalam kondisi normal, dan kecepatan tinggi saat bau dan uap mencakat.
• Anda dapat menyalakan penghisap asap dengan mencenan tambol tingkat kecepatan yang diinginkan.(V1,V2,V3)
• Anda dapat mencarangi area memasak dengan menekan tambol lampu (L)

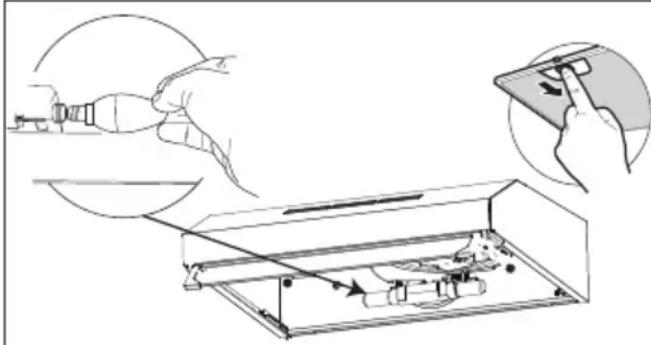

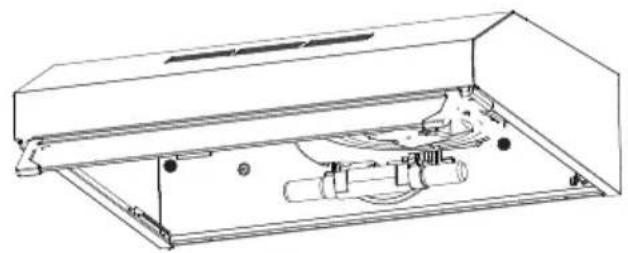

Sebelum mencganti bola lampu, lepaskan sumber daya listrik penghisap asap.
- Jangan sentuh bola lampu yang panas.
- Berhati-hatilah untuk tidak men-yentuh bola lampu yang diganti langsung dengan tangan.

Anda dapat membeli lampu dari Agen Servis Resmi.

Lampu
Kekuatan bohlam 4 W
Pemegang/Soket E14

Tegangan bohlam 220 -	240 V
Kode ILCOS DR BB / F	4 - 2 2 0 - 240-E14-35/100
Ukuran 35x100 mm
Fluks bercahaya 400 lm
Suhu warna berko- relasi	3000 K

Produk ini mengandung sumber cahaya efisiensi energi "Kelas F".

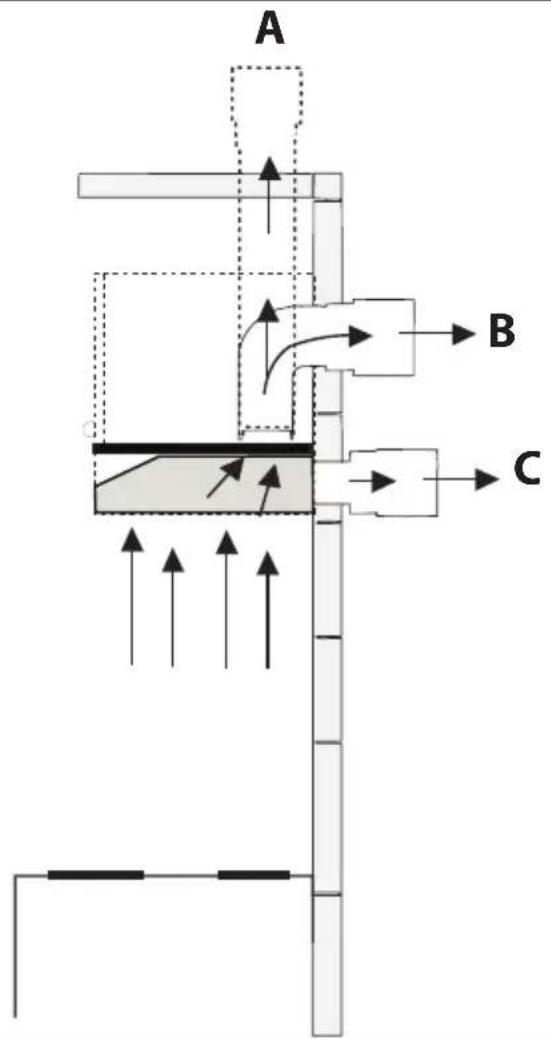

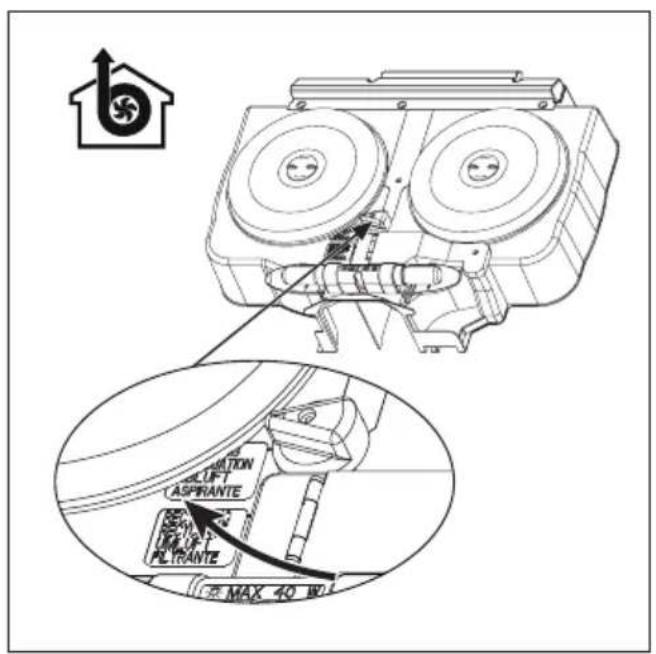

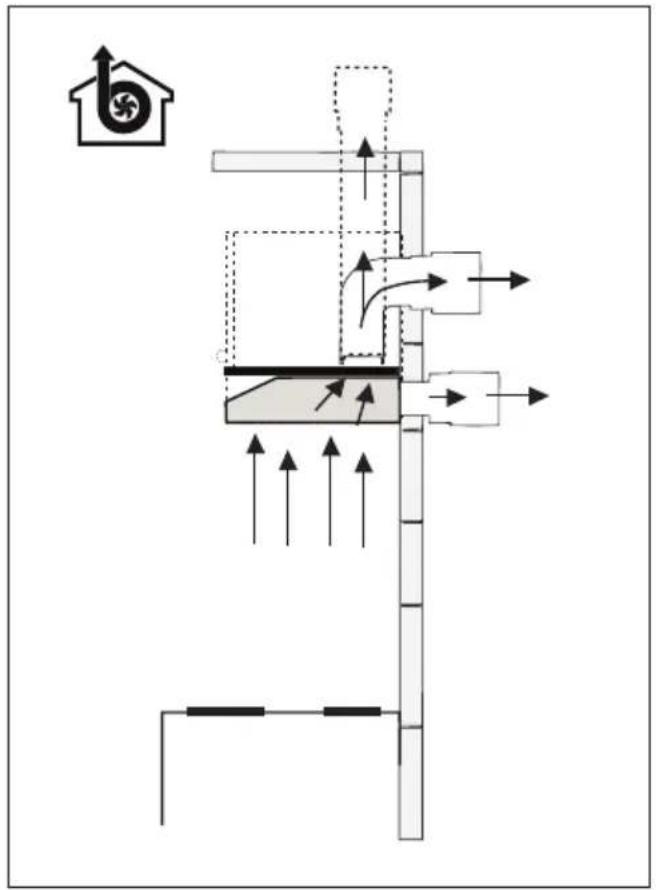

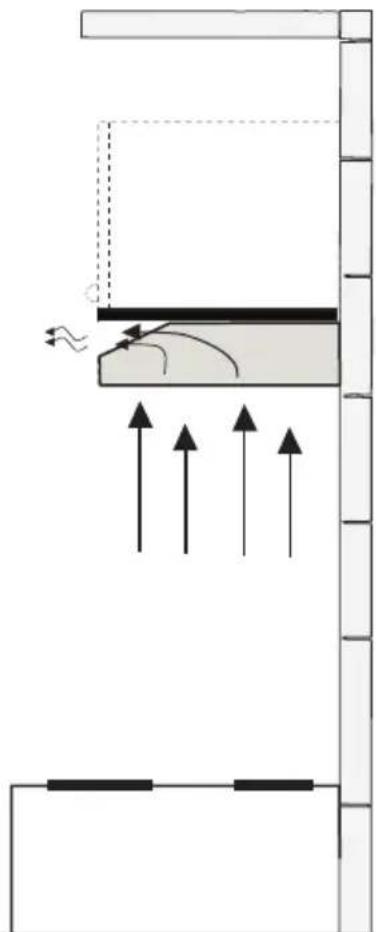

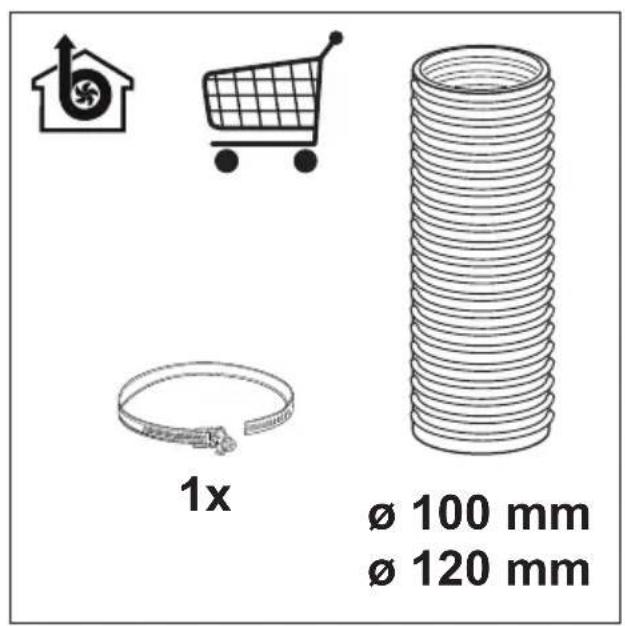

3.5 Operasi dengan koneksi saluran asap

si melalui salurap
asap, yang diikat ke kepalan sambungan di penghisap asap.

Diameter saluran asap harus

sama dengan cincinn sambungan. Dalam pengaturan horizontal, pipa harus memiliki sedikit ke-miringan ke atas (sekitar 10^ ) agar udara dapat keluar dari ruangan dengan mudah.

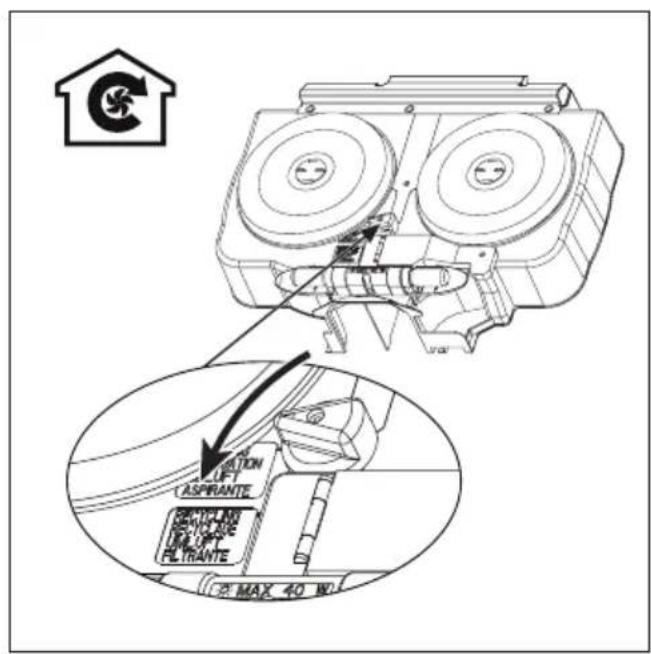

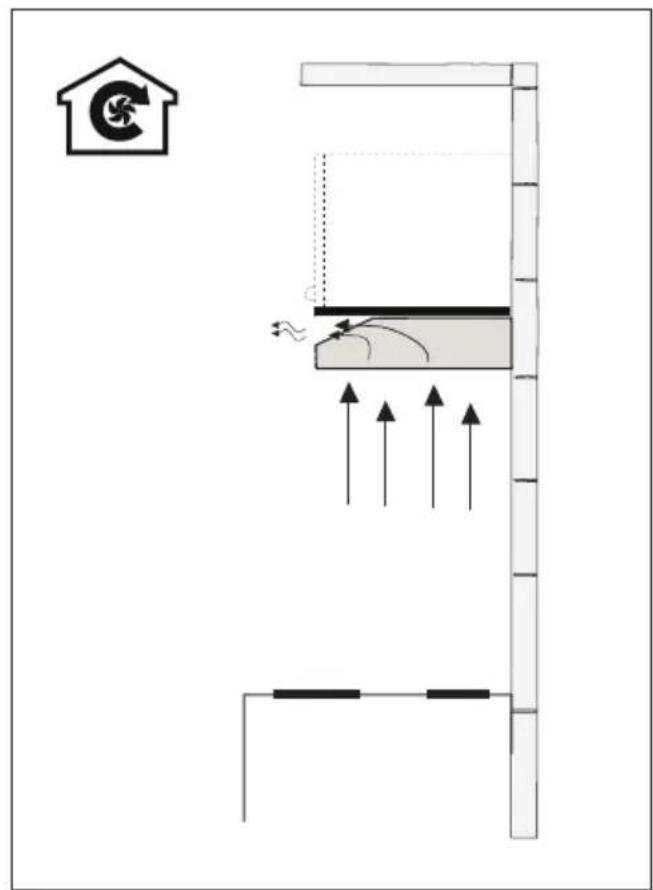

3.6 Operasi tanpa koneksi saluran asap

Udara disaring melalui filter kar
bon dan disirkulasikan kembali
di dalam ruangan. Filter karbon
digunakan ketika tidak mungkin
menggunakan saluran asap di

dalam rumah.

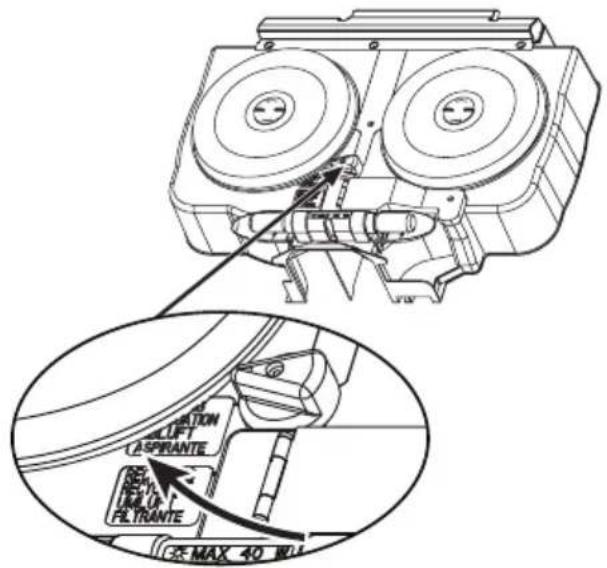

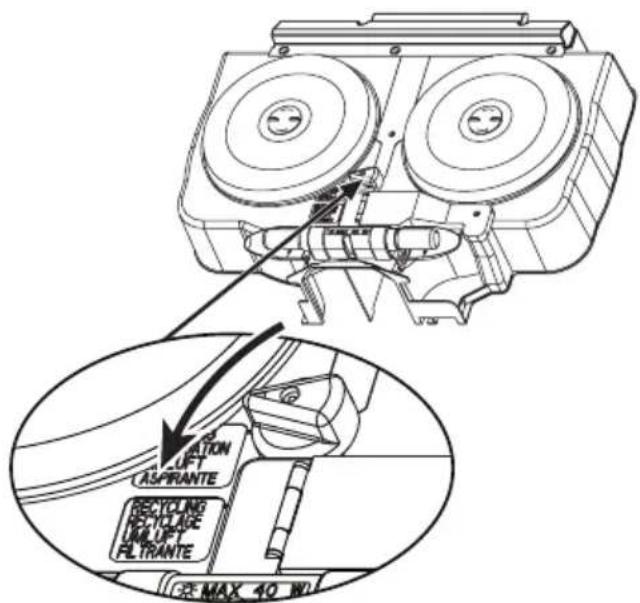

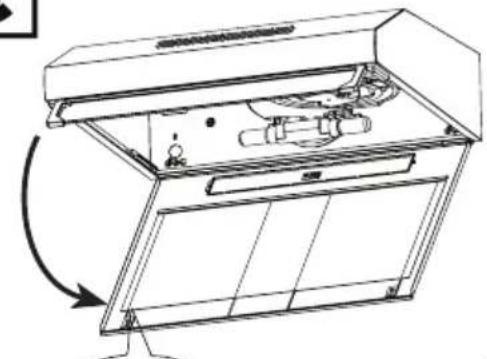

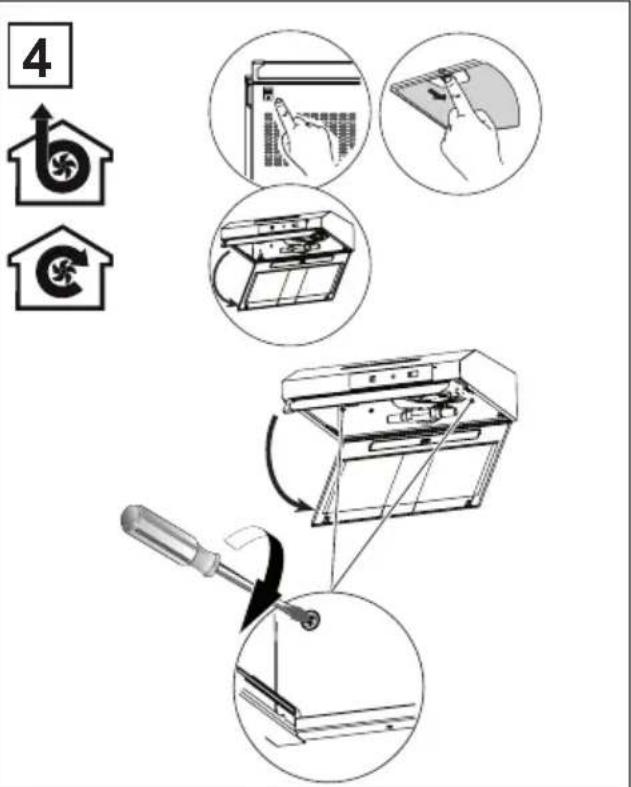

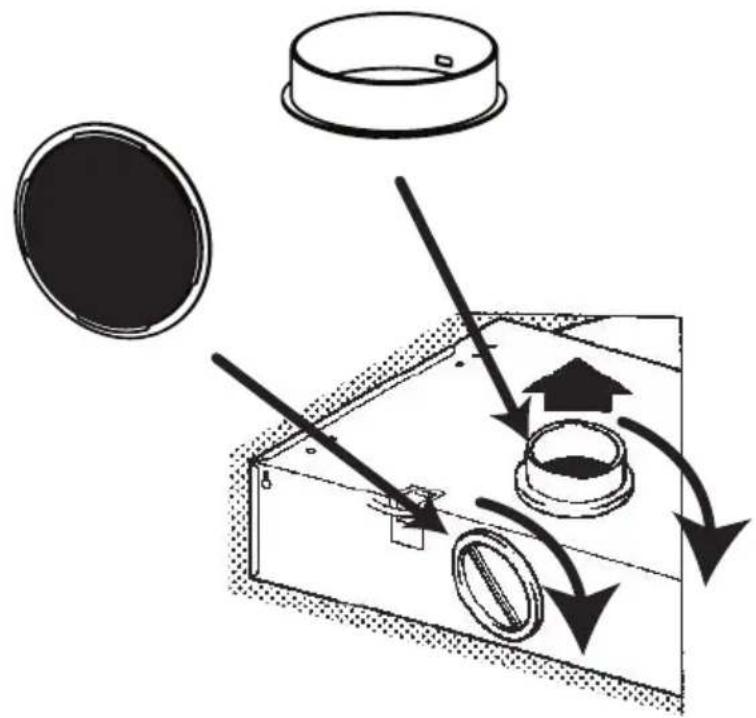

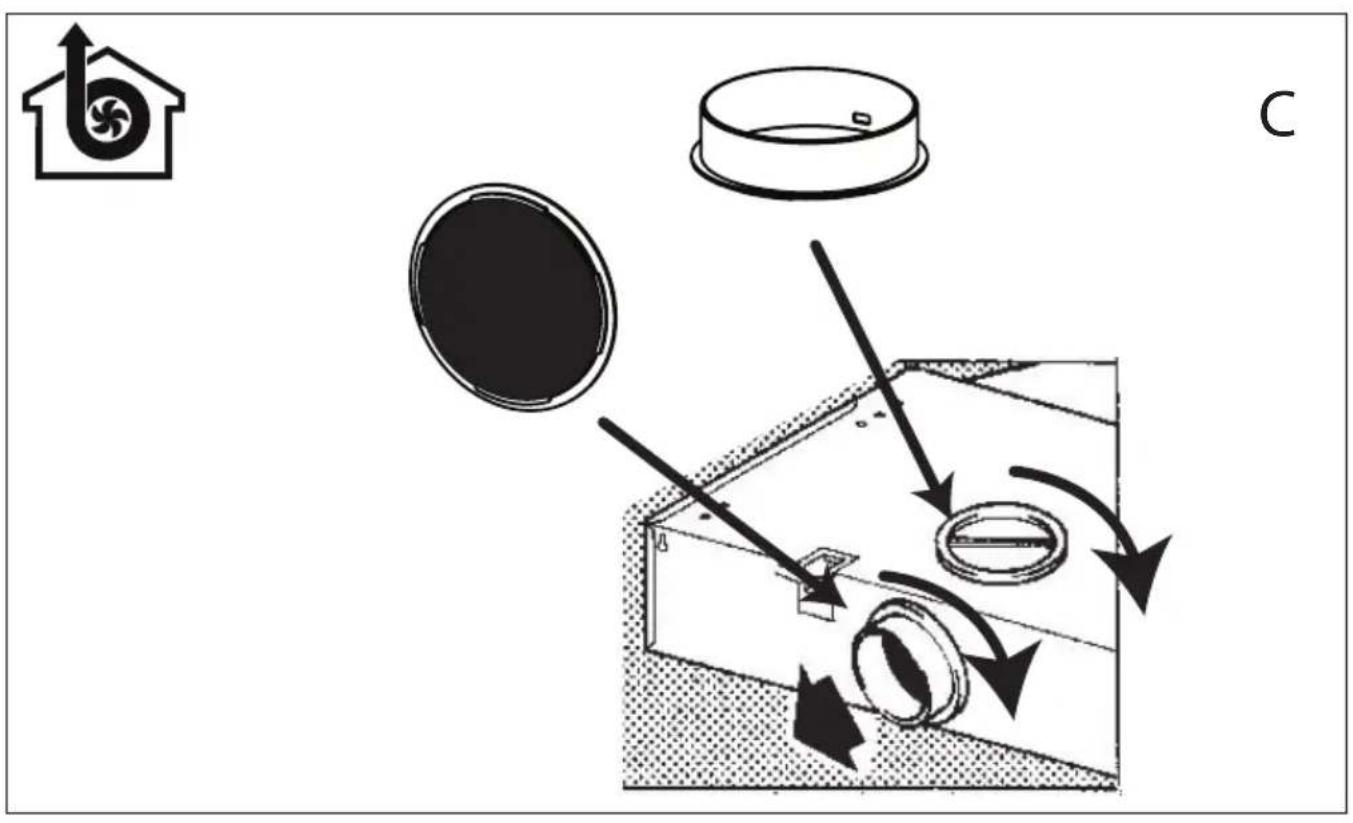

• Dalam penggunaan tanpa cerobong asap, le-paskan penutup di dalam adaptor saluran asap.

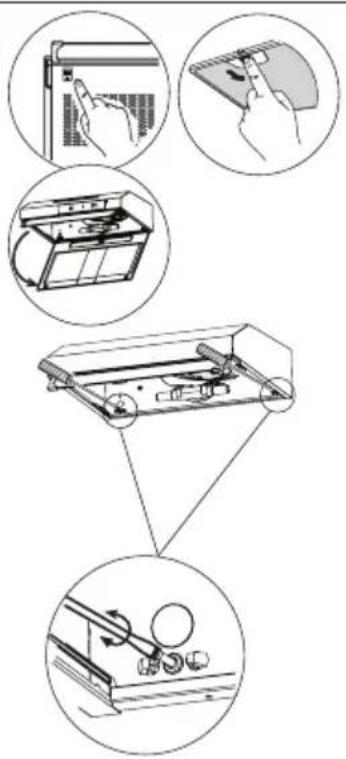

• Lepaskan filter oli. Untuk memasang filter karbon, pasang filter ke tab dengan memusatkannya pada potongan plastik di kedua sisi badan kapas. Kencangkan dengan memutar ke kanan atau ke kiri.

• Ganti filter oli aluminium.

4 Pembersihan dan pemeliharaan

Perangkat harus dibersihkan dan dirawat secara teratur. Kegagalan menjaga kebersihan perangkat akan berdampak buruk padaasa pakai perangkat. Untuk pembersihan dan perawatan, ikuti petunjuk yang tercantum dalam buku petunjuk

Sebelum membersihkan dan merawat, cabut Produk atau matikan sikelar.

Ketidakpatuhan terhadap ketentuan yang terkait dengan pembersihan perangkat dan penggantian filter dapat mencakibatkan risiko kebakaran. Oleh karena itu, disarankan untuk mengikuti panduan yang disebutkan di sini. Pabikan tidak bertanggung jawab atas kerusakan mesin kepada kebakaran yang disebabkan oleh penggunaan yang tidak semestinya.

Bersihkan tersebut dengan kain yang dibasa di dangan detergen cair netral. Jangan menc gunakan produk abrasif atau alcohol

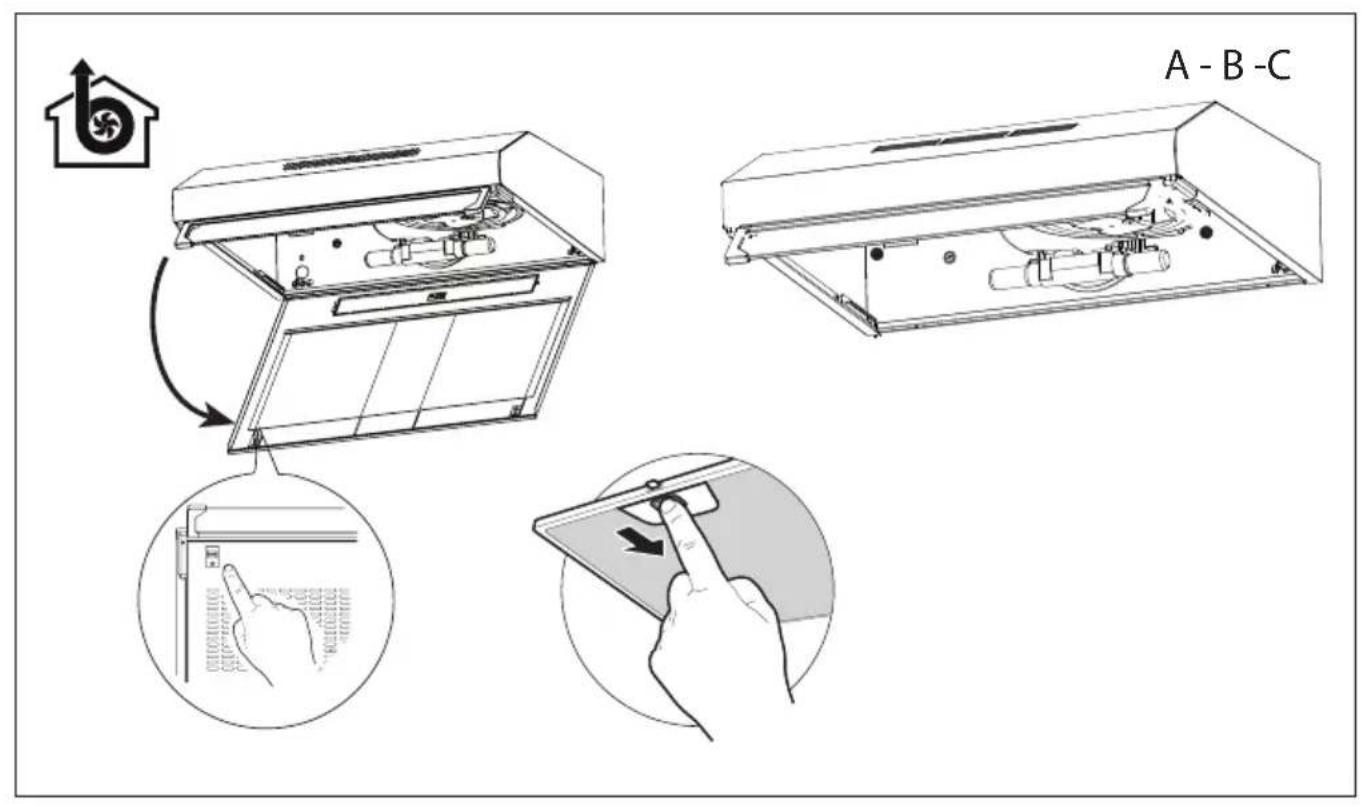

4.1 Pembersihan filter minyak

Pembersihan filter ini menjadi partikel di udara. Anda disarankan untuk membersihkan filter setiap dalam kondisi penggunaan normal. Pertama, lepaskan filter minyak untuk proses ini. Cuci filter dengan detergen cair dan bilas dengan air kemudian pasang kembali setelah dikeringkan. Filter minyak dapat berubah warna ketika dicuci; hal ini normal dan filter Anda tidak perlu diganti.

Anda dapat mencuci filter alumi-um di dalam mesin pencuci piring

PERHATIAN: Dalam hal penggunaan normal, bersihkan filter Andasekali dalam sebulan.

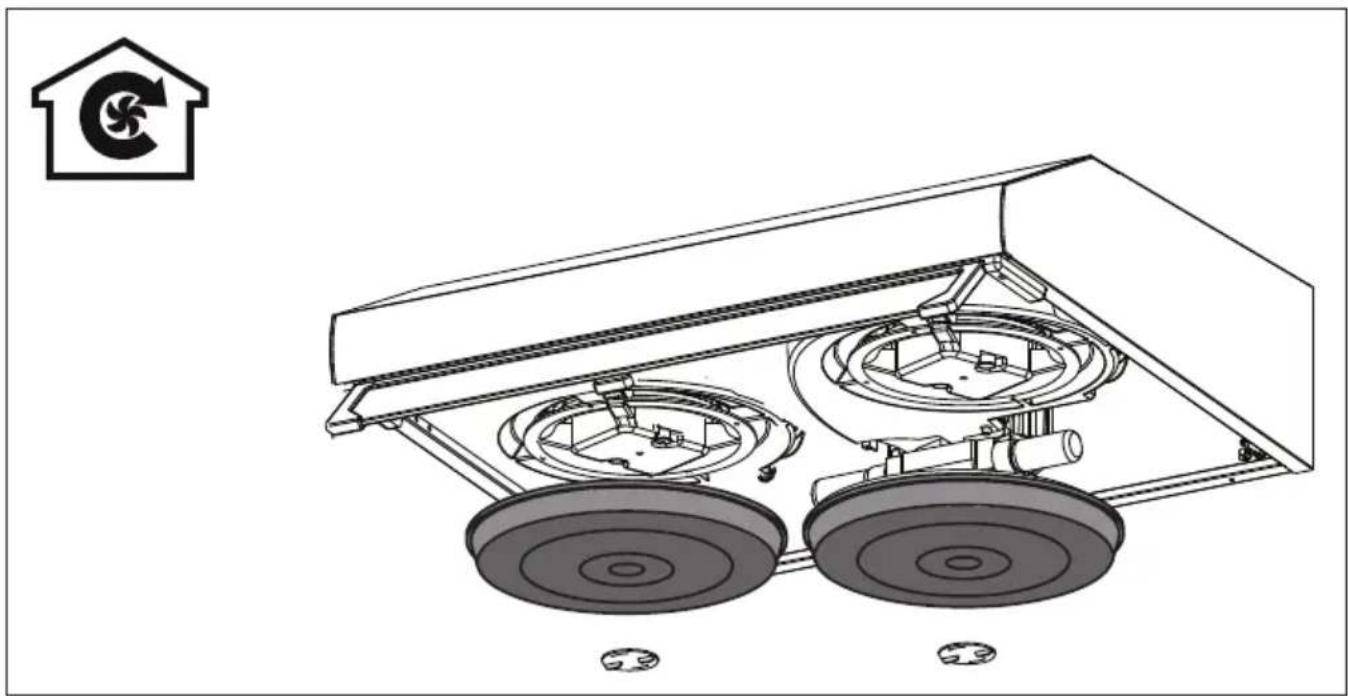

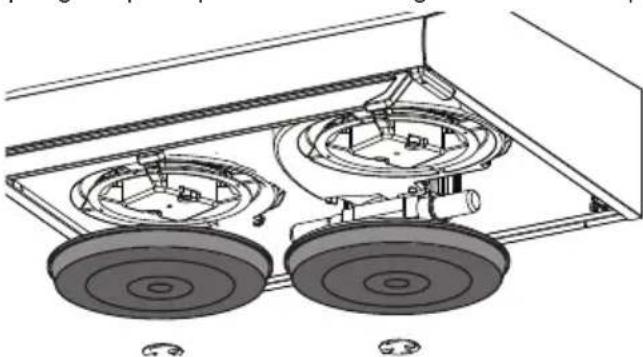

4.2 Penggantian filter carbon (Mode sirkulasi udara)

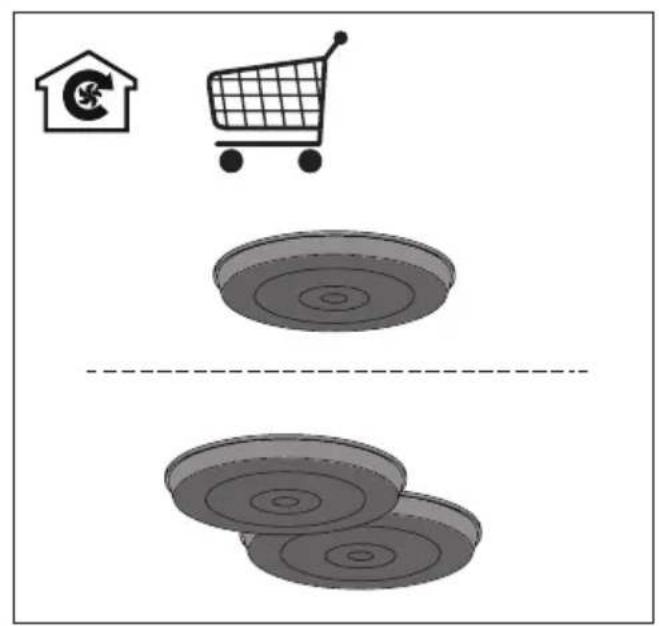

Penghisap asap dapat dilengkapi dengan filter carbon aktif. Filter karbonnya digunakan jika penghisap asap tidak terhubung ke saluran asap.

PERINGATAN:

• Filter carbon seldom boleh dicuci.
  Ganti filter carbon setiap 3 bulan sekali.
  Filter carbon tersedia di Agen Ser vis Resmi.

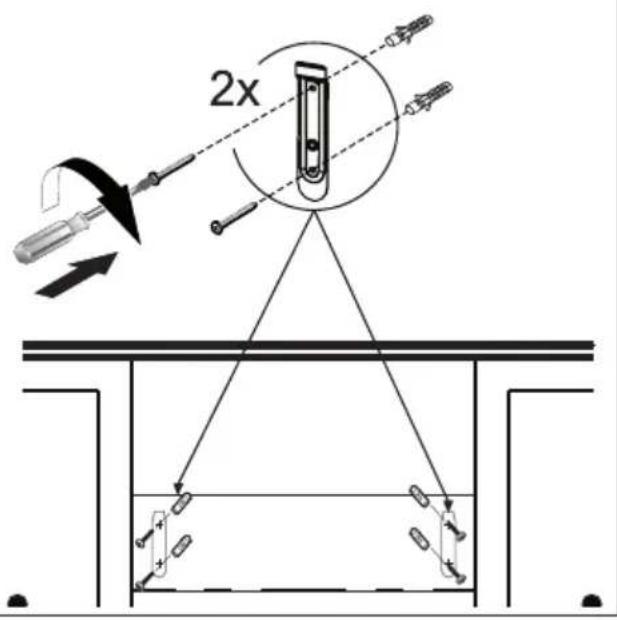

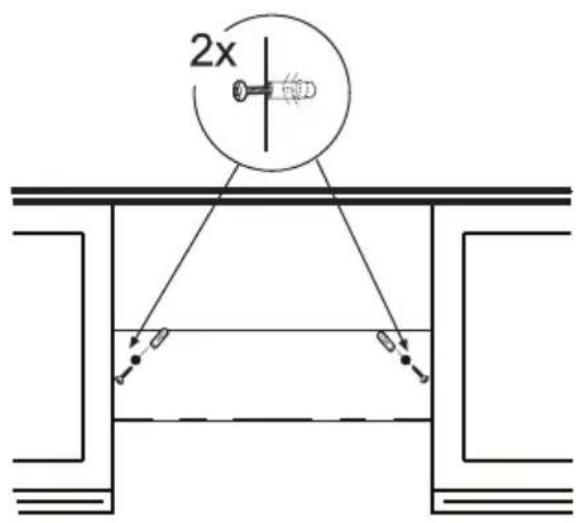

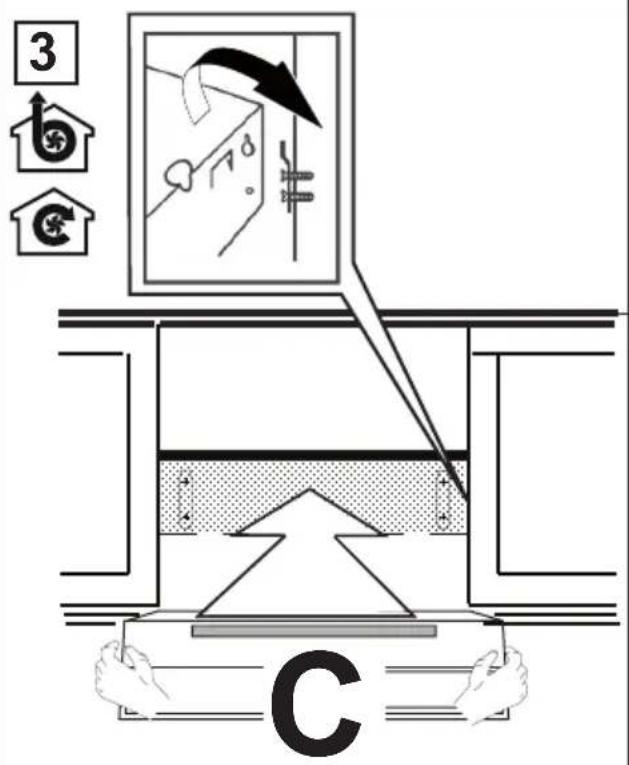

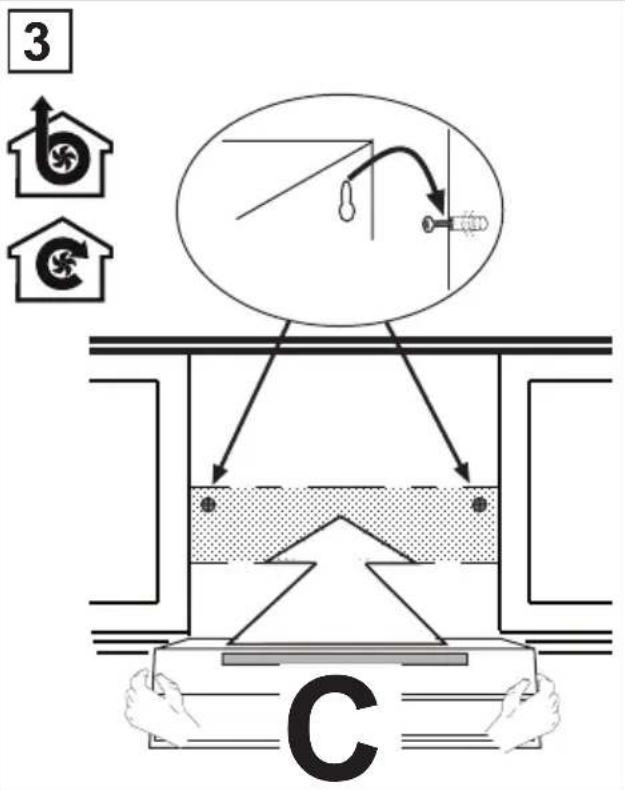

5 Pemasangan alat

PERINGATAN: Sebelum memulai penginstalan, bacalah dahulu informasi keselamatan pada panduan pengguna.

PERINGATAN: Kesalahan dalam pemasangan dengan sekrup dan penstabil sesuai dengan instruksi ini dapat menyebabkan sengatan listrik.

Silakan merujuk ke halaman 235 untuk panduan instalasi.

Untuk pemasangan penghisap asap, silakan hubungi layanan resmi terdekat.

Lokasi dan pemasangan listrik penghisap asapunjadi tanggung jawab pelanggan.

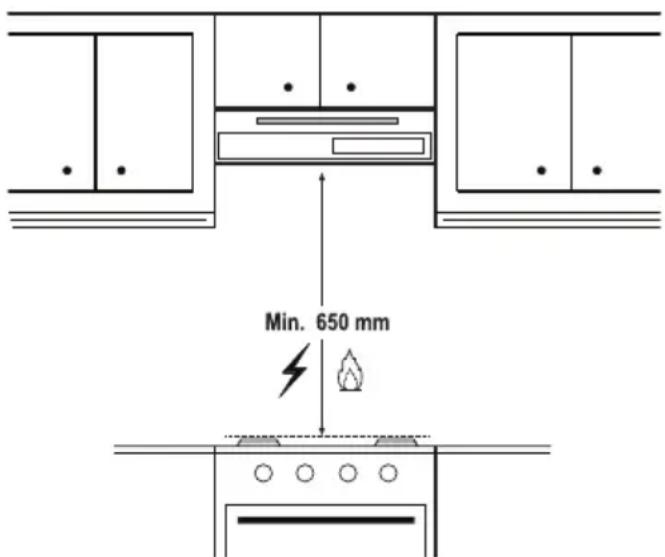

5.1 Posisi alat

• Jarak antara kompor dan penghisap asap harus dipertimbangkan sebelum perakitan. Jarak ini harus 65~cm
• Jarak harus diukur dari permukaan panggangan untuk kompor gas,
• dari permukaan kaca untuk kompor listrik.

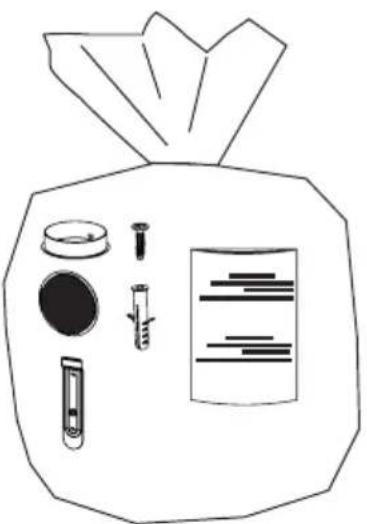

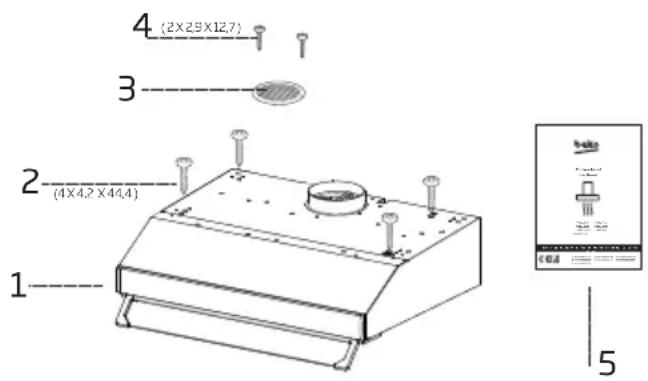

5.2 Aksesori nstalasi

1. Penghisap Asap
2. Sekrup 4 X 4,2 x 44,4
3. Grill saluran keluar udara
4. Sekrup 2 X 2,9 X 12,7
5. Panduan pengguna

5.3 Penyimpanan

• Jika Anda tidak menc gunakan oleh ini untuk waktu yang lama, mohon simpan dengan baik.
• Pastikan alat dicabut, dinginkan dan keringkan total.
• Simpan alat di tempat yang-Sejuk dan kering.
• Jauhkan alat alat jangkauan anak -anak

5.4 Penanganan dan transportasi

• Selama penanganan dan transportasi, bawah alat dalam kemasan aslinya Pengemasan kepada melindunginya dari kerusakan fisik.
• Jangan meletakkan menjadi berat pada alat oleh kemasannya. Alat dapat rusak.
• Menjatuhkan alat akan menjadikannya tidak dapat berfungsi atau mengalami kerusakan permanen.

6 Pemecahan Masalah

Pemecahan masalah Alasan Bantuan
Produk tidak berfungsi. Periksa sekring. Sekring mungkin tertutup, perbaiki.
Produk tidak berfungsi. Periksa sambungan listrik. Tegangan listrik harus antara 220-240 V.
Produk tidak berfungsi.	Periksa sambungan listrik.
Lampu tidak berfungsi. Periksa sambungan listrik. Tegangan listrik harus antara 220-240 V.
Lampu tidak berfungsi. Periksa sakelar lampu. Sakelar lampu harus dalam posisi "on".
Lampu tidak berfungsi. Periksa lampu. LampuProduk tidak boleh rusaluk.
Asupan udara produku bu-ruk.	Periksa filter aluminium. Filter aluminium harus dibersihkan setidaknya sebelum sekali dalam kondisi normal
Asupan udara produku bu-ruk.	Periksa cerobong ventilasi uda-ra.
Asupan udara produku bu-ruk.	Periksa filter karbon. Untuk produk yang meng gunakan filter kar-bon, filter biasanya harus diganti setiap 3 bu-lan sekali.

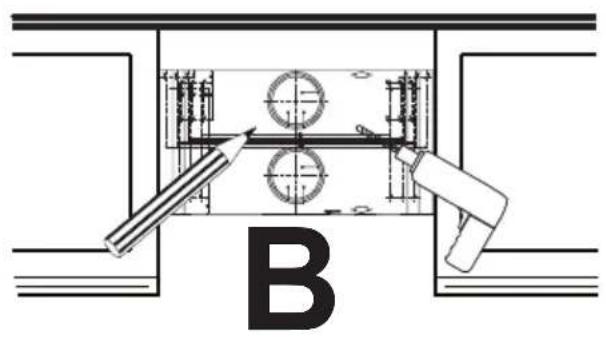

B

A

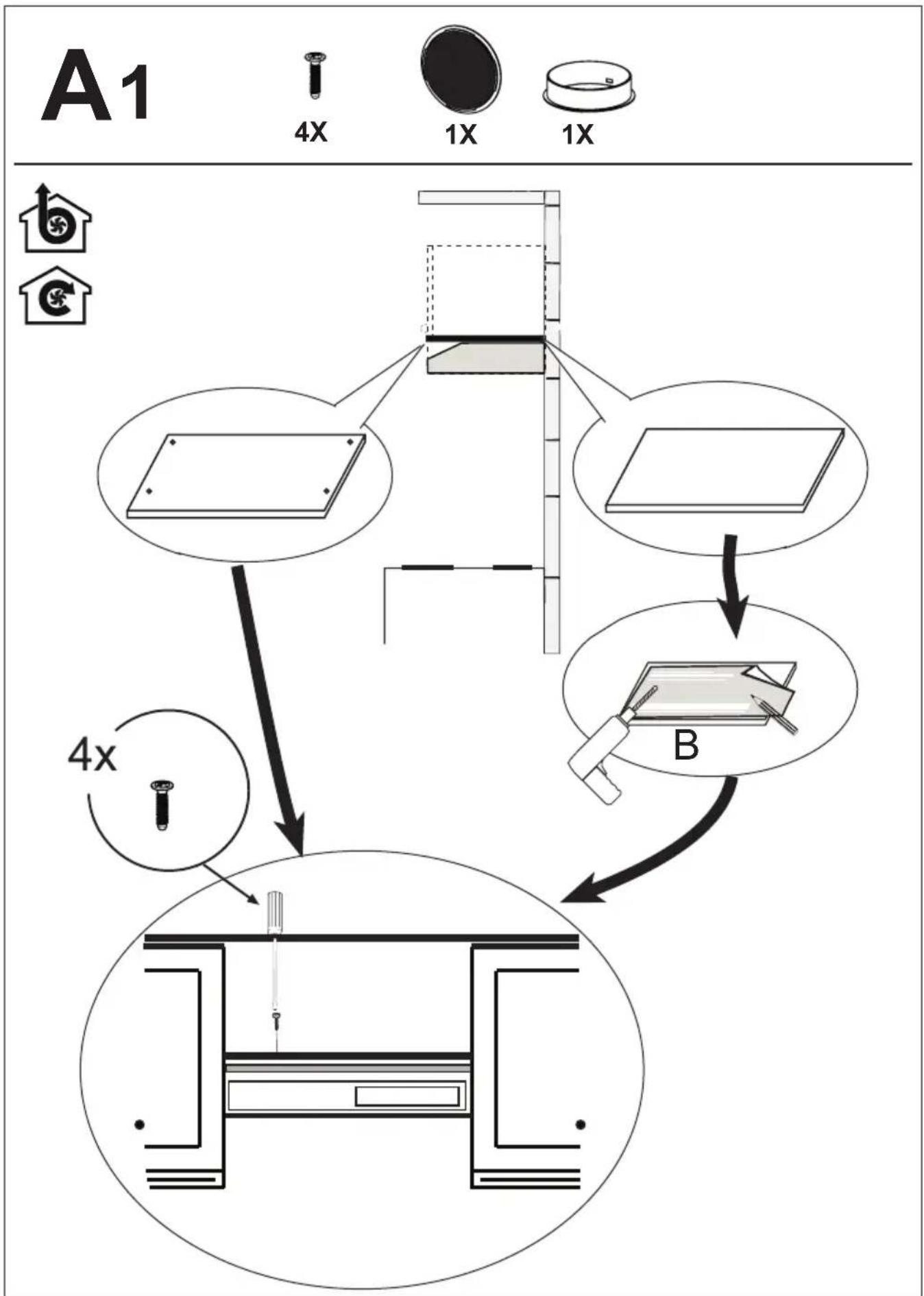

A1

4X

1X

1X

A2

4X

4X

1X

1X

2X

1X

1X

A3

2X

2X

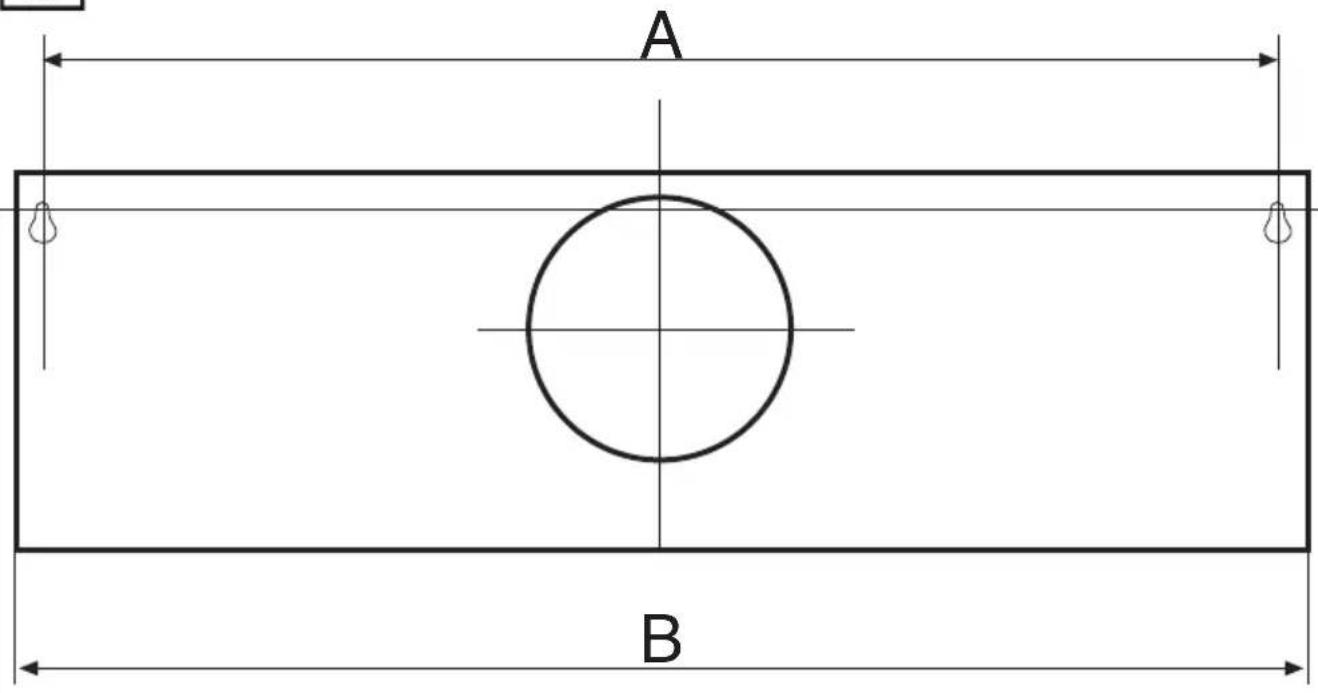

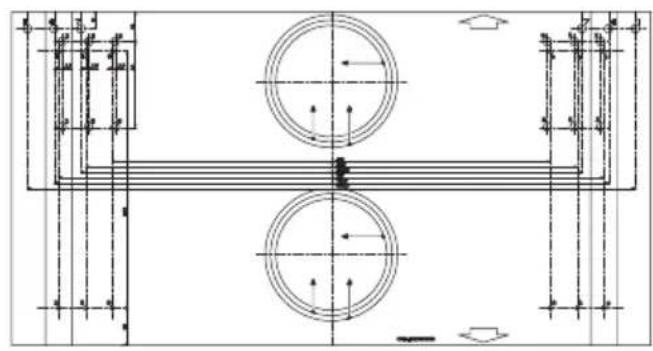

B mm	500 5	50 600 7	700 760	800 900	1000 12	00
A mm	468 5	8 568 6	68 728	768 868	968 1168

A2

4X

4X

1X

1X

2X

1

2
4

A3

2X

2X

1X

1X

A-B

A-B-C
