Producttype	Afzuigkap
Merk	Beko
Model	CFB 5432 W
Voeding	220-240 V, 50 Hz
Motorvermogen	2 x 115 W
Verlichtingsvermogen	2 x 4 W (LED)
Maximale luchtdebiet	380 m³/h
Aantal snelheden	3 (V1, V2, V3)
Type filter	Metalen vetfilter wasbaar + actiefkoolfilter (optioneel)
Isolatieklasse	Klasse II
Minimale veiligheidsafstand	65 cm (tussen kookplaat en afzuigkap)
Kanaaldiameter	120 mm of 150 mm
Breedte	598 mm
Geschat gewicht	Ongeveer 10 kg
Vetfilteronderhoud	Maandelijks reinigen (vaatwasser of zeepwater)
Vervangen actiefkoolfilter	Elke 3 maanden (in recirculatiemodus)

Veelgestelde vragen - CFB 5432 W BEKO

Hoe reinig ik het vetfilter van de Beko CFB 5432 W afzuigkap?

Verwijder het metalen vetfilter en was het met een neutraal vloeibaar afwasmiddel of in de vaatwasser. Spoel en droog het voordat u het terugplaatst. Het wordt aanbevolen om het één keer per maand te reinigen.

Hoe vaak moet het actiefkoolfilter worden vervangen?

Het actiefkoolfilter moet elke 3 maanden worden vervangen als de afzuigkap in recirculatiemodus (zonder externe afvoer) werkt. Het is niet wasbaar.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst de stroom los. Vervang de lamp door een E14, 4 W, 220-240 V type. Gebruik een doek om direct contact met de lamp te vermijden.

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

De minimale afstand is 65 cm tussen het kookoppervlak (rooster voor gas, glas voor elektrisch) en het laagste punt van de afzuigkap.

Kan ik de afzuigkap gebruiken zonder afvoerkanaal?

Ja, in recirculatiemodus. U moet dan een optioneel actiefkoolfilter installeren en de kleppen aan de binnenkant van de kanaaladapter verwijderen.

Hoe stel ik de afzuigsnelheid in?

Gebruik de toetsen op het bedieningspaneel: V1 (lage snelheid, laag geluid), V2 (gemiddelde snelheid), V3 (maximale snelheid voor intense dampen). Druk op 0 om te stoppen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst de zekering en de aansluiting. Zorg ervoor dat de netspanning 220-240 V is. Test een ander apparaat op hetzelfde stopcontact.

Waarom zuigt de afzuigkap niet genoeg?

Controleer het vetfilter (moet worden gereinigd) en het actiefkoolfilter (vervangen indien versleten). Zorg er ook voor dat de luchtuitlaat niet verstopt is.

Zijn reserveonderdelen beschikbaar?

Ja, de originele onderdelen zijn 12 jaar na aankoop verkrijgbaar. Neem contact op met de klantenservice van Beko.

Hoe bespaar ik energie met de afzuigkap?

Gebruik lage snelheden (1-2) onder normale omstandigheden. Zet de hoge snelheid (3) voordat er stoom ontstaat, om de gebruikstijd te verkorten.

GEBRUIKSAANWIJZING CFB 5432 W BEKO

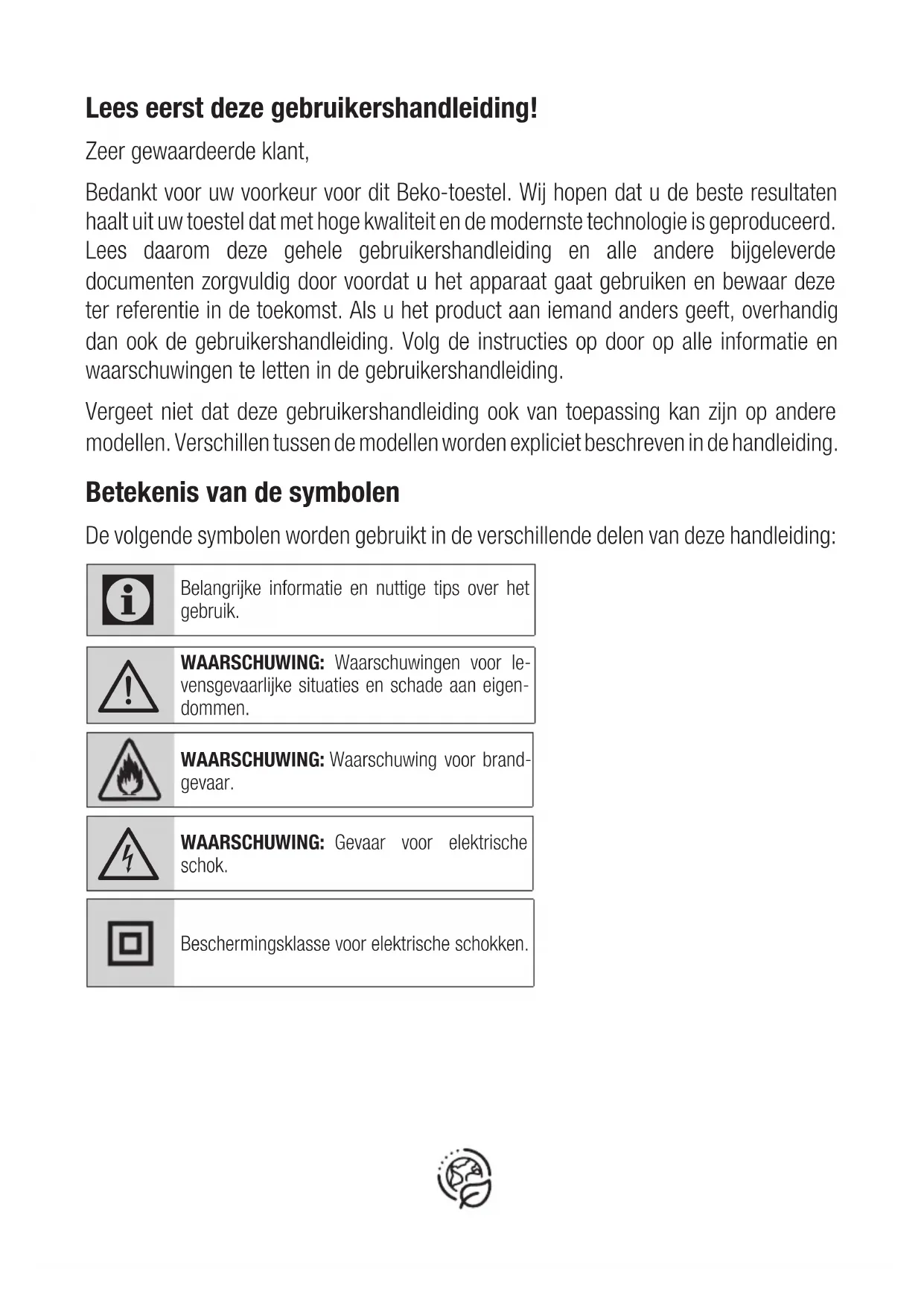

Lees eerst deze gebruikershandleiding!

Zeer gewaardeerde klant,

Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de Beste resultaten haaltuit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduerd. Lees waarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding.

Vergeet zich dat alles gebruikershandleiding ook van toepassing kan zich op andere modellen. Verschillen:tussen de modellen worden expliciet beschreiben in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebrukt in de verschillende delen van deze handleiding:

Belangrijke informatatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situatuies en schade aan eigendommen.

WAARSCHUWING: Waarschuwing voor brandgevaar.

WAARSCHUWING: Gevaar voor elektrische schok.

Beschermingsklasse voor elektrische schokken.

1 Belangrijke veiligheids- en milieu-instructies

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen gegen het risico op brand, elektrische schok, blootstelling aan lekkende magnetronstralen, persoonlijk letsel of materiele schade. Het Niet opvolgen van deze instructies maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; waarom moet in het geval van beschadiging aan het apparaat of het stroomsoer dit worden gerepareerd of verrangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of Niet-gekwalificeerd reparatiewerk kan gevaarlijk় en een risico vormen voor de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals:

• personeelskeukens in winkels, kantoren en anderewerkomegevingen;

boerderijen;

• bij klanten in hotels en andere types van overnachtingsomgevingen;

• omgevingen van het type bed-and-breakfast.

• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreiben in deze handleiding.

• De produit kan nicht aansprakelijk worden gehonden voor schade die is ontstaan door ongeschikte installations of onjuist gebruik van het product.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8年龄段 en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekreten betreffende het veilige gebruik van het apparaat en op de hoogte� van de betrokken bevaren.

1 Belangrijke veiligheids- en milieu-instructies

• Laat kinderen nicht met het apparaat spelen. Reiniging en gebruikersondoud dienen nicht zonder toezicht door kinderen uitgevoerd te worden.
• De minimale aufstand:tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zichn.
• Als de installment-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehonden.
• Zorg ervoor dat uw netstroom overeenkomt met de informatatie die staat op het typeplaatje van het apparaat.
• Gebruik het apparaat nooit als de stroomkabel of het apparaat zich beschadigd is.
  Vermijd schade aan de stroomkabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.
• Gebruik het apparaat uitsluitend met een geaard stopcontact.

WAARSCHUWING: Sluit het apparaat Niet op het stroomnetwork aan totdat de installmente volledig is afgerond.

• Plaats het apparaat zodanig dat de stekker.altijd toegankelijk is.
• De verlichting na langdurige werkung nicht aanraken. De lampen zijn heet en{kunnen uw handen verbranden.
• Volg de voorschriften op die door de deskundige autoriteiten zich bepaald wat betreft de luchtafvoer (deze waarschuwing is nicht van toepassing bij gebruik zonder rookkanaal).
• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product verrorming veroorzaken.
• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.
• Laat geen hete olie anschter op de kookplaat. Pannen met hete olie hunnen in brand vliegen.
• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

1 Belangrijke veiligheids- en milieu-instructies

• Vetfilters moeten minstens eens per maand worden verrangen. Koolstoffilters moeten minstens eens per 3 maanden worden verrangen.

• Het product要去 worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding Niet worden opgevolgd, kan er brandgevaar ontstaan.

• Gebruik inplaats van het huidige filter geen filtermaterialen die nicht vuurbestendig�.
• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.
• Gebruik het product nicht zonder filter en verwijder de filters nicht als het product in werkung is.
  In het geval er vlammen ontstaan, schakelt u uw apparaaten kooktoestellenuit.
  Bedek de vlammen als.Deze ontstaan en blus ze nooit met water.

• Trek de stekker van het apparaat uit het stopcontact voor elke reiniging en wanner het apparaat Niet in gebruik is.

• De negatieve druk in de ruimte mag Niet hoger+zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energie-bron werken, maar de stroom tegelijkkertijd in werkung is.
  In de ruimte waar het apparaat wordt gebruikt,要去en de uitlaten van apparaten die op olie of gas werken,zoals een kamerverwarming, volledig worden geisoleerd of het apparaat要去 van een hermetisch afgesloten type+zijn.

• Gebruik om het rookkanaal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaansluiting moet zo kort möglichelijk় en zo min möglichkelebogen hebben.
• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

LET OP: Toegankelijke delen kūn- nen indien gebruikt met kookap- paraten heet worden.

• De afvoer van het product mag Niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.

1 Belangrijke veiligheids- en milieu-instructies

• Er kan onvoldoende ventilatie in de ruimte� als de afzuigkap voor de elektrische kookplaat tegelijk worden gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mo-gelijk Niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voorwerpen+kunnen vallen. Plaats geen voorwerpen op het product.
  Flambeer nicht onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

Zorg tijdens de werkking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.
- Frituurpannen要去en tijdens gebruik voortdurend onder toezicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatiesymbol voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbolism geeft aan dat dit product Niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zich levensduur. Het gebruikte apparaat moet worden gereturneerd maar het

officièleinzamelpunt voorrecycling van elektrische en elektronische apparaten. Omdezeinzamelpunten te vindenkuntu contact opnemen met uw lokale autoriteiten of detailhandelaar waar het product werd verkocht.leder huishouden voert een belangrijke roluit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling leverteen bijdrage tervoorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochtte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijk en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zich gemaaaktuit recycleerbare materialen in overeenstemming met once nationale milieuverordeningen. Gooi de

verpakkingsmaterialen nicht samen met het hui-shoudelijk afval of ander afval weg. Breng ze maar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

2 Algemeen uiterlijk

2.1 Overzicht

12345

1. Ciafo
2. Oliefilters
3. Lamp
4. Panel sterowania
5. Komin

3 Werking van het apparatus

3.1 Bediening van het toestel

Sleutel Functie
L:Aan/uit-knopverlichting	Hiermee schakelt u de verlichting aan en uit
V:Przyciskprédkosci	Instelling van de werkingsnelheid:0. Hiermee schakelt u de afzuigmotor aan en uit1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing,als er weinig kookdampenijken.2. Gemiddelde能力和, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekendever-houding tussen de hoeveelheid behandelde lucht en het geluidsniveau.3. Maximumsnelheid, geschikt om de grootste kookdampen gegen te gaan, ook voor langereijd.

• De afzuigkap is exclusief ontworpen voor huishoudelijk gebruik om的那一angename geurtjes in de keuken te vermijden.
• Gebruik de afzuigkap nooit voor andere dan de beoogde doeleinden.
• Laat de vlammen nooit hoog oplaaien onder de afzuigkap wonneer deze is ingeschakeld.
• Pas de intensiteit van de vlammen aan zodate enkel de onderzijde van de pannen verarmen en de pan Niet omwikkelen aan de zijkanten.
• Frituurpannen要去en voortdurend onder toezicht staan tijdens gebruik: oververhitte olie kan in brand schieten.

• Wanner u uw apparaat gebruikt, moet u de snugheidsinstellenen aanpassen aan de intensiteit van de damp en de geur, om energia te besparen.
• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.
• De lampen op de afzuigkap়ijn geplaatst voor het verlichten van de kookzone.
• Het gebruik ervan voor milieuverlichting要去leiden tot onnodige energie-uitgaven en onvoldoende verlichting.
• Om uw apparaat minder energia te doen verbruiken, moet u het aan het laagste能力和e inschakelen.
• Uw apparaat za het energieverbruik verminderen aangezien het efficienter za werken als u voldoende luchtinlaat voorziet.
• Stel uw apparaat in op het intense zuigvermogensniveauaus voor de vorming van stoom, in situatuies waar u weet dat er veel stoom zal ontstaan. U kunt uw energieverbruik dus verminderen door uw apparaat gedurende korte perioden te gebruiken aangezien het voldoende luchtinlaat za hebben.
• Houd de deksels van kookgerei gesloten om de evolutie van stoom te verminderen.

3 Werking van het apparatus

3.3 De bediening van de afzuigkap

• Uw toestel bevat een motor met verschillende snelheden.
• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hoge snelheden in geval van sterke geuren en intense dampen.
• U kurz uw apparaat starten door op de gewenste snelheidsinsteltoets te drukken. (V1, V2, V3).
• U kunt het kookgedeelte verlichten door op de lamp (L) te drukken.

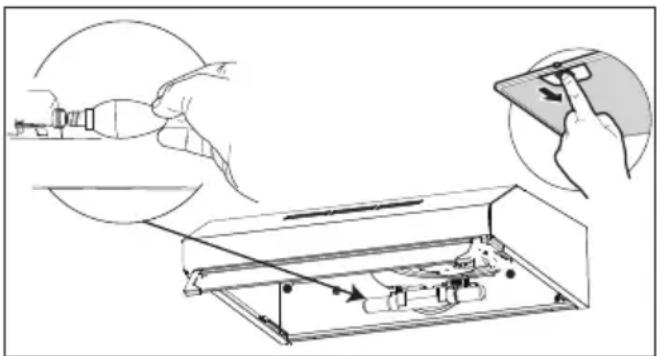

3.4 Vervanging van de lamp

Lamp
Lampvermogen 4 W
Houder / Stopcontact E14

Lampspanning 220 - 240 V
ILCOS Code DR BB / F - 4	- 2 2 0 - 240-E14-35/100
Afmeting 35x100 mm
Lichtstroom 400 lm
Gecorreleerde kleurtemperatuur	3000 K

Dit product bevat een Lichtbron van energie efficientieklasse "F".

3.5 Bediening met schouwaansluiting

dt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap worden bevestigd.

• De diameter van het rookkanaal moet gelijk+zijn aan de aansluitring. Bij een horizontale opsteling moet de buis een lichte opwaartse helling hebben (ongeveer 10^ ), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening zonder schouwaansluiting

rdt door het koolestofffilter gefilterd en in de ruimte gerecircularerd. Koolstofffilter wordt gebrukt wanner het onmogelijk is om een rookga

safvoer in huis te gebruiken.

• Bij gezbruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.
• Het aluminium vetfilter verwijderen. Om het koolstofffilter te installereren,plaatst u het filter op de lipjes door het te centreren op het kunststofftuk aan beiden zijden van het ventilatorhuis. draai het vast door maar rechts of�ak links te draaien.
• Het aluminium vetfilter verrangen.

4 Reiniging en onderhoud

Het apparaat moet regelmatig worden gereinigd en onderhoden. Als het apparaat Niet schoon wordt gehonden, za dit de nuttige levensduur van het apparaat beinvloeden. Volg de instructies in de handleiding voor de reiniging en het onderhoud.

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

Niet-naleving van de voorzieningen geassocieerd met de reiniging van het apparaat en de verranging van de filters kan resulteren in brandrisico. Om die reden is het aanbevolen de hier vermelde richtlijnete volgen. De fabrikant is nicht verantwoordelijk voor schade aan de motor of brand veroorzaakt door een incorrect gebruik.

Reinig uitsluitend met een doek die is vochtig gemaatk in een neutraal reinigingsmiddel. Niet reinigen met gereedschap of instrumenten. Gebruik geen schurende producten. Gebruik geen alcohol.

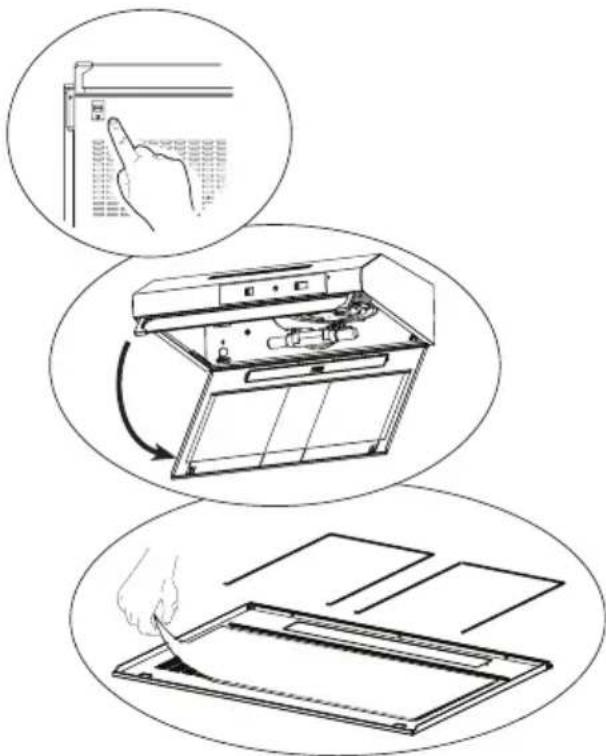

4.1 Reinigen van aluminium olieffilter

Dit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters hunnen van kleur veranderen als ze worden gewassen; dit is normal en vereist geen verranging van uw aluminium oliefilters.

U mag het aluminium vetfilter ook wassen in de wasmachine.

OPGELET: Bij normala gebruik dient u uw aluminium vetfilter een keer per maand te reinigen.

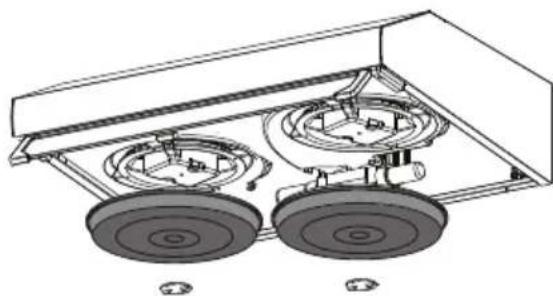

4.2 Vervanging van de koolstoffilters

Geurverwijderende filters bevatten houtskool (actieve kool). Vetfilters moeten in het product worden geinstalleerd, ongeacht of er al dan nicht koolstofffilteren worden gebruikt.

OPGELET

• Koolstoffilter mag nooit worden gewassen.
• Vervang de koolstoffilters eens in de 3 maanden.
• Het koolstofffilter is verkrijgbaar bij de geauthoriseerde diensten.

5 Installatie van het apparatus

WAARSCHUWING: Lees de veiligheidsinformatie in de gebrui-kershandleiding voordat u met de installment begint.

WAARSCHUUNG: Het Niet instalieren met schroeven en stabilisatoren in overeenstemming met deze instructies kan leiden tot elektrische schokken.

Raadpleeg pagina 235 voor de installatiegids

Neem voor de installmentie van de kap contact op met deuchtstbijzijnde geauthoriserde service.

Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installmentie van de kap voor te bereiden.

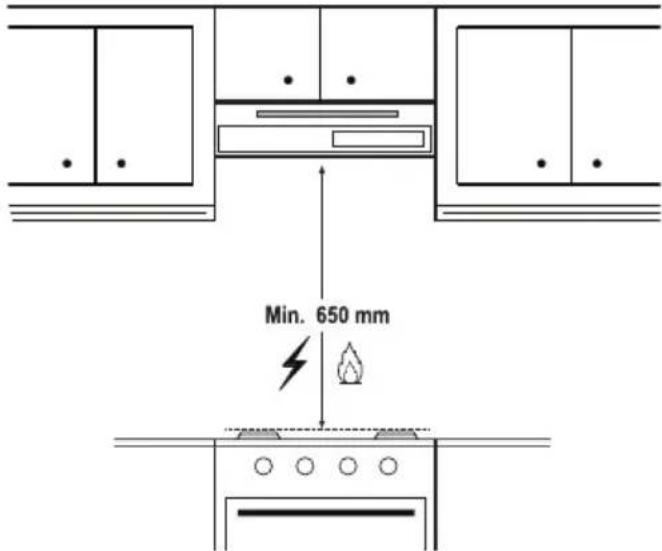

5.1 Positie van het apparatus

• De afstand:tussen het kooktoestel en de afzuiigkap moet voor de montage in acht wordengenomen.Deze afstand moet 65~cm bedragen.
• Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten,
  Van het glazen oppervlak voor elektrische fornuizen.

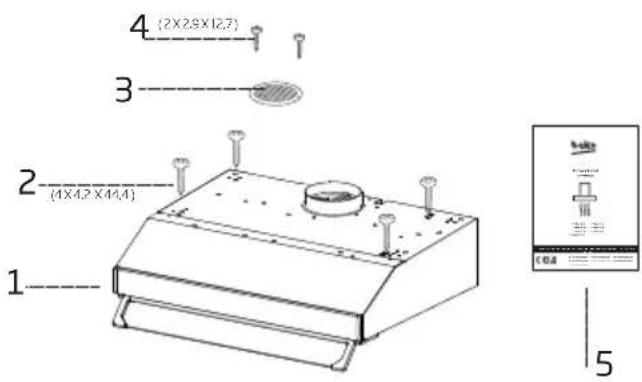

5.2 Installatieaccessoires

• Als u van plan bent het apparaat gedurende een langeperiode Niet te gebruiken,ruim het dan zorgvuldig op.
• Zorg ervoor dat het apparaat los is van het stopcontact, volledig is afgekoeld en compleet droog is.
• Bewaar het apparaat op een koele en droge plaats.
• Bewaar het apparaat buiten het bereik van kinderen.

5.4 Hantering en transport

• Wanner u het apparaat hanteert en verplaatst, moet u het in de originele verpakking dragen.
• De verpakking van het apparaat beschermt het gegen fysiieke schade.
• Plaats geen zwarelasten op het apparaat of op de verpakking. Het apparaat kan worden beschadigd.

6 | Probleemoplossing

Probleemoplossing Reden Help
Het product werkt nicht. Controller uw zekering. Uw zekering is möglich akfgesloten, schakel ze in.
Het product werkt nicht. Controller de elektrische aansluiting. De netspanning要去 tussen 220-240 V bedragen.
Het product werkt nicht. Controller de elektrische aansluiting.	Controller de elektrische aansluiting.	Controller of de andere producten in uw keuken werken.
De lamp werkt nicht. Controller de elektrische aansluiting. De netspanning要去 tussen 220-240 V bedragen.
De lamp werkt nicht. Controller de schakelaar van de lamp.	De lampschakelaar要去 in de "Aan" positie staan.
De lamp werkt nicht. Controller de lampen. De lampen van het product月至niet defectঃn.
De luchtinaat van het product is slecht.	Controller het aluminium filter. Het aluminium olie filter要去 éénmaal per maand worden gewassen bij normal gebruik.
De luchtinaat van het product is slecht.	Controller het luchtuiitlaat rookkanaal. Het luchtuiitlaat rookkanaal要去 inde "Aan" positie staan.
De luchtinaat van het product is slecht.	Controller het koolstofffilter. Voor producten metkoolstofffilters要去 het filter normal gezien elke drie maanden worden verrangen.

a bia 1y bla 1e y aal

a

i 1

a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a

a

S ACD = S COD + S_ DCE

3.3

a

aale 2.1

12345

2.2

CFB 6432 X CFB 6432 W CFB 6432 XG CFB 6432 WH CFB 6432 XH-1	CFB 6431 W CFB 5432 W CFB 6437 W	الإستز
\( ميرز \) 50\( رز \) 220-240		معربيس
\( بعس \) 2×4		بعس
\( بعس \) 2×115		بعس
\( و \) 380		\( .3-العالن!\( نَتَبِي العالن!\( نَتَبِي
F\( اد \)		العالن!\( نَتَبِي
II\( اد \)		\( نَتَبِي

2. 点
3. c
4. 5.

(1) WEEE 1.2

a 1

：

j 1

U (EU/2012/19) 1

yai jn jnnn nn nnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

.(WEEE)

Culalil 120

oae aeg

jll 1

y

aai jgill. gjgjSlyg jil ySll jg

aill llll J 1
