PANDUAN PENGGUNA Z87M Extreme4 ASROCK

Terima kasih telah membeli motherboard ASRock Z87M Extreme4, motherboard andal yang diproduksi di bawah kontrol kualitas ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

1.2 Spesifikasi

Platform

Konduktif berkualitas tinggi buatan Jepang)

CPU

Pentium ^® /Celeron ^® dalam Paket LGA1150

Turbo Boost 2.0

^° K-Series unlocked

Chipset

• Z87

Memori

OC)/1600/1333/1066 non-ECC, memori tanpa buffer

PERHATIAN)

(PCIE1) atau dua pada mode x8/x8)

^TM , 3-Way CrossFireX ^TM ,

dan CrossFireX ^TM

^TM dan SLI ^TM

Grafis

didukung dengan prosesor yang terintegrasi GPU.

Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600

hingga 4K × 2K (4096x2304) @ 24Hz

1920x1200 @ 60Hz

1920x1200 @ 60Hz

HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)

port DVI-D dan HDMI

Audio

ALC1150 Audio Codec)

- 115dB SNR DAC dengan amplifier diferensial

- TI® NE5532 Premium Headset Amplifier (mendukung headset hingga 600 Ohm)

- Teknologi Direct Drive

- Penutup pelindung EMI

- Pelindung terisolasi PCB

LAN

Panel I/O

Belakang

SPEED LED)

masuk/Speaker Depan/Mikrofon

Penyimpanan

1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan Teknologi Intel Smart Response), fungsi NCQ, AHCI, dan "Hot Plug" (konektor SATA3_1 digunakan bersama port eSATA)

Konektor

Fitur BIOS

hasa

Dukungan CD

CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Perangkat

KerasMonitor

os

Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)

bit

Sertifikasi

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.

1.3 Konfigurasi Jumper

Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mengatur ulang parameter sistem ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

1. Switch Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
2. Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi. Atur pilihan "Clear Status" BIOS untuk mengosongkan data status intrusi chassis sebelumnya.

1.4 Header dan Konektor Onboard

Sambungkan switch daya, atur ulang indikator status sistem dan switch daya pada chassis ke header tersebut berdasarkan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkonfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

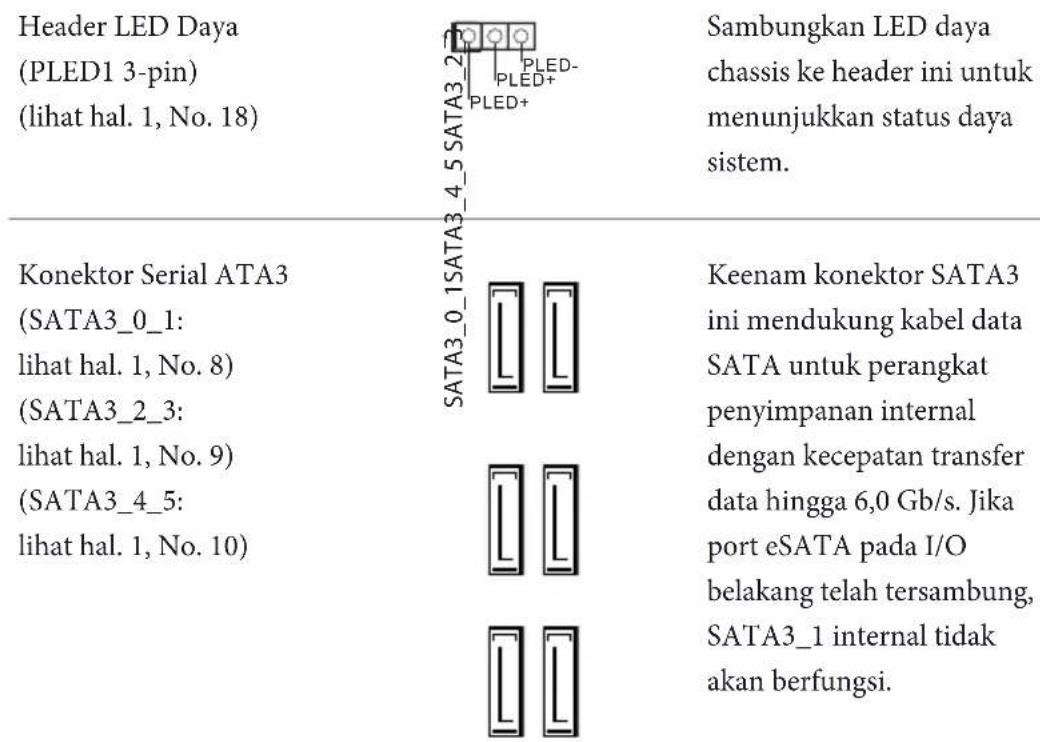

Header LED Daya (PLED1 3-pin) (lihat hal. 1, No. 18) SAMBUNGAN LED daya chassis ke header ini untuk menunjukkan status daya sistem. Konektor Serial ATA3 (SATA3_0_1: lihat hal. 1, No. 8) (SATA3_2_3: lihat hal. 1, No. 9) (SATA3_4_5: lihat hal. 1, No. 10) KEENAM konektor SATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data hingga 6,0 Gb/s. Jika port eSATA pada I/O belakang telah tersambung, SATA3_1 internal tidak akan berfungsi.

Header USB 2.0 (USB4_5 9-pin) (lihat hal. 1, No. 17) (USB6_7 9-pin) (lihat hal. 1, No. 18)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Selain dua port USB 2.0 pada panel I/O, terdapat tiga header pada motherboard ini. Masing-masing header USB 2.0 dapat mendukung dua port.

Header USB 3.0 (USB3_4_5 19-pin) (lihat hal. 1, No. 7)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND CND IntA_PB_SSTX- IntA_PB_SSTX+ GND CND IntA_PB_D- IntA_PB_D+ Dummy 1

Selain empat port USB 3.0 pada panel I/O, terdapat satu header pada motherboard ini. Masing-masing header USB 3.0 dapat mendukung dua port.

Header Audio Panel

Depan

(HD_AUDIO1 9-pin)

(lihat hal. 1, No. 22)

GND OUT2_L J_SENSE PRESENCE# MIC_RET OUT2_R MIC2_R MIC2_L 1

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambung-kannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Control panel (Panel kontrol) Realtek, lalu sesuaikan "Recording Volume" (Volume Suara Perekaman).

Header Speaker Chassis

(SPEAKER1 4-pin)

(lihat hal. 1, No. 11)

DUMMY SPEAKER

Sambungkan speaker chassis ke header ini.

Konektor Kipas Chassis

dan Daya

(CHA_FAN1 4-pin)

(lihat hal. 1, No. 16)

(CHA_FAN2 3-pin)

(lihat hal. 1, No. 24)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTR OL GND +12V FAN_SPEED

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

(PWR_FAN1 3-pin)

(lihat hal. 1, No. 23)

Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal. 1, No. 2)

(CPU_FAN2 3-pin) (lihat hal. 1, No. 3)

Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika Anda berencana untuk menyambungkan kipas CPU 3-Pin, sambungkan ke Pin 1-3.

Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal. 1, No. 6)

Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menggunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal. 1, No. 1)

Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menggunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.

Header Modul Inframerah (IR1 5-pin) (lihat hal. 1, No. 14)

Header ini mendukung modul transmisi nirkabel opsional dan menerima modul inframerah.

Header Port Seri (COM1 9-pin) (lihat hal. 1, No. 21)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Header COM1 ini mendukung modul port seri.

Header Intrusi Chassis

(CI1 2-pin)

(lihat hal. 1, No. 20)

Motherboard ini mendukungFitur deteksi CASE OPEN yang mendeteksi jika celah chassis telah dilepas. Fitur ini memerlukan chassis dengan desain deteksi intrusi chassis.

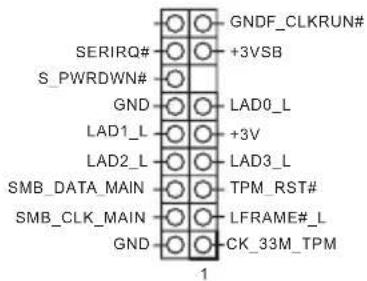

Header TPM

(TPMS1 17-pin)

(lihat hal. 1, No. 19)

GNDF_CLKRUN# +3VSB SERIRQ# S_PWRDWN# GND LAD0_L +3V LAD1_L LAD2_L LAD3_L SMB_DATA_MAIN TPM_RST# SMB_CLK_MAIN LFRAME#_L GND CK_33M_TPM 1

Konektor ini mendukung sistem TPM (Trusted Platform Module), yang dapat menyimpan kode kunci, sertifikat digital, sandi, dan data secara aman. Sistem TPM juga membantu meningkatkan keamanan jaringan, melindungi identitas digital, dan memastikan integritas platform.
