Z87M Extreme4 - 마더보드 ASROCK - 무료 사용 설명서

사용 설명서 Z87M Extreme4 ASROCK

ASRock Z87M Extreme4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ARock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

폴리머 콘덴서 )

CPU

i3 / Xeon® / Pentium® / Celeron® 지원

* Turbo Boost 2.0 기술 지원

^* K-시리즈 잠금 해제 CPU 지원

침세트

^* Z87

메모리

(OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리

* Extreme Memory Profile (XMP)1.3/1.2 지원

확장 슬롯

싱글 (PCIE1) 또는 x8/x8 모드에서 듀얼)

^TM , 3-Way CrossFireX ^TM 及

CrossFireX™ 지원

^TM 및 SLI ^TM 지원

그래픽

통합 프로세서로만 지원할 수 있습니다.

및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술, Intel® InsiderTM, Intel® HD 그래픽스 4400/4600

24Hz)

Rate Audio)(HDMI 포함) 지원 (HDMI 호환 모니터 필요)

재생 지원

오디오

ALC1150 오디오 코텍 )

-디퍼렌셜 증폭기 포함 115dB SNR DAC
-TI® NE5532 프리미엄 헤드셋 증폭기(최대 600 옵
헤드셋 지원 )
-다이렉트 드라이브 기술
-EMI 차폐 커버
-PCB 절연 차폐

LAN

후면 패널 I/O

LED)

면 스피커/마이크

저장 장치

RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기술), NCQ, AHCI 및 “핫 플러그” 기능 지원 (SATA3_1 커넥터는 eSATA 포트와 공유됨)

커넥터

BIOS 기능

지원 CD

CyberLink MediaEspresso 6.5 시험판, Google Chrome 브라-우저 및 툴바, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

하드웨어모니

터

조정 )

OS

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 업힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 에비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다. SRock XFast RAM을 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 “단락” 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,12번항목참조)

기본값

Clear CMOS

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1. Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.
2. CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status(상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1 페이지, 15 번 항목 참조 )

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 스위치,

리셋 스위치,시스템

상태 표시등을 아래의

핀 할당에 따라 이

헤더에 연결합니다.

케이붙을 연결하기

전에 양극 편과 음극

핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 선면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 겨져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

세시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 세시별로 다를 수 있습니다.전면 패널 모듈은 주로 전원스위

치 림셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새 사절면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치 하는지 확인합니다.

전원 LED 헤더

(3 편 PLED1)

(1 페이지, 18 번 항목 참조 )

시리얼 ATA3 커넥터

(SATA3_0_1:

1페이지,8변항목

참조 )(SATA3_2_3:

(1페이지,9번 항목 참조)

(SATA3_4_5:

(1 페이지, 10 번 항목 참조 )

SATA3_0_1SATA3_4_5 SATA3_2-5 PLED- PLED+ PLED+ SATA3_0_1SATA3_4_5 SATA3_2-5

시스템 전원 상태를

나타내려면 새시 전원

LED 를이 헤더에

연결하십시오.

이들 6 개의 SATA3

커넥터는 최대 6.0 Gb/s

데이터 전송 속도를

제공하는 내부 저장

장치용 SATA 데이터

케이 blend을 지원합니다

후면 I/O 의 eSATA

포트가 연결된 경우

내부 SATA3_1

기능하지 않습니다.

USB 2.0 헤더

(9 핀 USB4_5)

(1 페이지, 17 번 항목 참조 )

(9 핀 USB6_7)

(1 페이지, 18 번 항목 참조 )

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

I/O 패널에 USB 2.0

포트 두 개가 탑재되어

있을 뿐 아니라

마더보드에 헤더

세 개가 탑재되어

있습니다 .각 USB 2.0

헤더는 포트 두 개를

지원할 수 있습니다.

USB 3.0 헤더

(19 편 USB3_4_5)

(1페이지,7번항목참조)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ GND CND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

I/O 패널에 USB 3.0

포트네 개가 탑재되어

있을 뿐 아니라

마더보드에 헤더

한 개가 탑재되어

있습니다 .각 USB 3.0

헤더는 포트 두 개를

지원할 수 있습니다.

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1)

(1 페이지, 22 번 항목 참조 )

GND OUT2_L J_SENSE PRESENCE# OUT2_R MIC_RET MIC2_R OUT_RET MIC2_L 1

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다 .

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지 (GND) 뜨접지 (GND) 에 연결합니다
D. MIC_RET 및 OUT_RET는 HD 오디오패널에만 사용됩니다. AC '97 오디오패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탱으로 가서 “Recording Volume(녹음 볼륨) ”을 조정합니다 .

새시 스피커 헤더

(4 편 SPEAKER1)

(1 페이지, 11 번 항목 참조 )

새시 스피커를 이

헤더에 연결하십시오.

새시 및 전원 팬 커넥터 (4 핀 CHA_FAN1)

(1 페이지, 16 번 항목 참조 )

(3 핀 CHA_FAN2)

(1 페이지, 24 번 항목 참조 )

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTR_OL

펜케이 blend을

펜 커넥터에

연결하고 검은색

와이어를 접지핀에

연결하십시오.

(3 핀 PWR_FAN1)

(1 페이지, 23 번 항목 참조 )

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,2번항목참조)

(3 편 CPU_FAN2)

(1페이지,3번항목참조)

4 3 2 1

CPU_FAN_SPEED

이 마더보드에는 4 핀

CPU 팬 (저소음 팬)

커넥터가 탑재되어

있습니다 .3 편 CPU

펜을 연결하려는

경우핀 1-3 에

연결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,6번 항목 참조)

이 마더보드에는

24 핀 ATX 전원

커넥터가 탑재되어

있습니다.20 편 ATX

전원공급장치를

사용하려면 핀

1과 편 13을 따라

연결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,1번항목참조)

이 마더보드에는

8 편 ATX 12V 전원

커넥터가 탑재되어

있습니다.4 편 ATX

전원공급장치를

사용하려면 핀

1과 편 5을 따라

연결하십시오.

적외선 모듈 헤더

(5 편 IR1)

(1 페이지, 14 번 항목 참조 )

이 헤더는 선택 품목인

무선 송수신 적외선 모듈을

지원합니다.

시리얼 포트 헤더

(9 편 COM1)

(1페이지,21번항목 참조)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

이 COM1 헤더는

시리얼 포트 모듈을

지원합니다.

새시 침입 헤더 (2 핀 CI1) (1 페이지, 20 번 항목 참조)

이 마더보드는새시 커버가 제거될 경우 이를 감지하는 케이스 열림 감지 기능을 지원합니다. 이 기능을 사용하려면 새시 침입 감지 설계가 적용된 새시를 사용해야 합니다.

TPM 헤더

(17 편 TPMS1)

(1 페이지, 19 번 항목 참조)

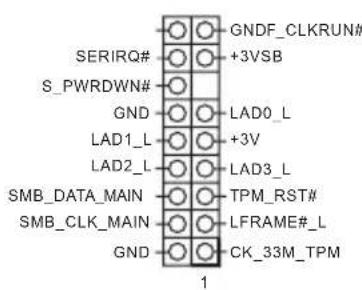

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM 1

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .
