Tipo de producto	Placa base
Marca	ASRock
Modelo	Z87M Extreme4
Factor de forma	Micro ATX
Zócalo del procesador	LGA1150
Chipset	Intel Z87
Tipo de memoria soportada	DDR3 DIMM, hasta 2800+ MHz (OC)
Número de ranuras de memoria	4
Capacidad máxima de memoria	32 GB
Ranuras de expansión	2 x PCIe 3.0 x16 (x8/x8 en modo dual), 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Gráficos integrados	Intel HD Graphics (según CPU), salidas DVI-D, HDMI, VGA
Audio	Realtek ALC1150, 7.1 canales, SNR 115 dB
Red	Gigabit Ethernet (Realtek RTL8111GR)
Almacenamiento	6 x SATA3 (6 Gbps), 1 x eSATA, soporte RAID 0/1/5/10
USB	4 x USB 3.0 (traseros), 4 x USB 2.0 (traseros), cabezales para USB 2.0 y USB 3.0
Alimentación	1 x 24-pin ATX, 1 x 8-pin ATX 12V
Funciones de seguridad	Detección de intrusión en chasis, TPM, borrado CMOS
Mantenimiento	Limpieza suave con aire comprimido, evitar la humedad
Piezas de repuesto	Contacte al soporte de ASRock para las piezas de repuesto
Dimensiones (estimadas)	24,4 x 22,4 cm (Micro ATX estándar)
Peso (estimado)	Aproximadamente 0,7 kg

Preguntas frecuentes - Z87M Extreme4 ASROCK

¿Qué procesadores son compatibles con la placa base ASRock Z87M Extreme4?

La placa base soporta procesadores Intel Core i7/i5/i3, Xeon, Pentium y Celeron en zócalo LGA1150 con chipset Z87. Es compatible con las series Haswell.

¿Qué tipo de memoria RAM puedo usar?

Puede usar memoria DDR3 DIMM no ECC, con frecuencia de 1066 a 2800 MHz (overclocking). La capacidad máxima es de 32 GB distribuidos en 4 ranuras.

¿La placa base soporta SLI o CrossFire?

Sí, soporta NVIDIA SLI (2-Way) y AMD CrossFireX (3-Way) a través de las ranuras PCIe x16.

¿Cómo borrar el CMOS?

Use el puente CLRCMOS1 o el botón Clear CMOS. Apague el ordenador, desconecte la alimentación, luego cortocircuite los pines 2 y 3 del puente durante 5 segundos.

¿Cuáles son los puertos de salida de video disponibles?

Los puertos incluyen DVI-D, HDMI y VGA. El HDMI soporta una resolución máxima de 4K x 2K (4096x2304) a 24 Hz.

¿La placa base tiene un puerto M.2?

No, la ASRock Z87M Extreme4 no dispone de ranura M.2. Las opciones de almacenamiento son los 6 puertos SATA3 (6 Gbps) y un eSATA.

¿Cómo actualizar el BIOS?

Puede actualizar el BIOS a través de la utilidad Instant Flash integrada (accesible al inicio) o mediante Windows con la herramienta ASRock App Charger. Descargue la última versión en el sitio web de ASRock.

¿Qué sistemas operativos son compatibles?

La placa base soporta Windows 8.1/8/7 de 32 y 64 bits, así como algunas distribuciones de Linux. Consulte el sitio web de ASRock para la compatibilidad.

¿Cómo conectar el panel frontal de la carcasa?

Conecte los cables del panel frontal (Power, Reset, LED) en el cabezal PANEL1 (9 pines). Respete la polaridad de los LED (positivo y negativo). Consulte el manual para la asignación de pines.

¿La placa base es compatible con el overclocking?

Sí, permite el overclocking del procesador y de la memoria a través del BIOS. Use componentes de calidad y asegúrese de una buena refrigeración. ASRock declina toda responsabilidad en caso de daños.

MANUAL DE USUARIO Z87M Extreme4 ASROCK

Gracias por comprar la placa base ASRock Z87M Extreme4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

1.2 Especificaciones

Plataforma

de polímero conductor, de alta calidad, 100% fabricados en Japón)

CPU

Xeon ^® / Pentium ^® / Celeron ^® en Paquete LGA1150

Turbo Boost 2.0

Conjunto de chips °Z87

Memoria

salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

hasta 4K × 2K (4096x2304) @ 24Hz

1920x1200 @ 60Hz

1920x1200 @ 60Hz

HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

con puertos DVI-D y HDMI

Audio

ALC1150 Audio Codec) n audio Blu-ray Premium

• 115dB SNR DAC con amplificador diferencial
• TI® NE5532 Amplificador de auriculares Premium
  (compatible con auriculares de hasta 600 ohmios)
• Tecnología Direct Drive
• Cubierta protectora de EMI (interferencias electromagnéticas)
• Protección de aislamiento PCB (circuito impreso)

LAN

802.3az

Panel trasero

I/O

Entrada de línea / Altavoz frontal / Micrófono

Almacenami-

ento

(RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI y funciones "Hot Plug" (el conector SATA3_1 se comparte con el puerto eSATA)

"Hot Plug"

Conectores

pines)

pines)

Características

del BIOS

de usuario multilingüe

CD de soporte

prueba), Versión de prueba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramientas de Google Chrome, Start8, MeshCentral, Splashtop Streamer y Extreme Tuning Utility (IXTU) de Intel®

Monitor del hardware

automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)

so

64 bits

Certificaciones

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sítemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 12)

Predeterminado

Borrado de CMOS

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1. El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.
2. Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 15)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 18)

Conectores Serie ATA3 (SATA3_0_1: consulte la pág.1, N.º 8) (SATA3_2_3: consulte la pág.1, N.º 9) (SATA3_4_5: consulte la pág.1, N.º 10)

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Si se ha conectado el puerto eSATA en el panel trasero I/O, no funcionará el puerto interno SATA3_1.

Cabezales USB 2.0 (USB4_5 de 9 pines) (consulte la pág.1, N.º 17) (USB6_7 de 9 pines) (consulte la pág.1, N.º 18)

Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene tres cabezales. Cada cabezal USB 2.0 admite dos puertos.

Cabezales USB 3.0 (USB3_4_5 de 19 pines) (consulte la pág.1, N.º 7)

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 22)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines) (consulte la pág.1, N.º 11)

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 16)

(CHA_FAN2 de 3 pines) (consulte la pág.1, N.º 24)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

(PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 23)

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 2)

(CPU_FAN2 de 3 pines) (consulte la pág.1, N.º 3)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 pines) (consulte la pág.1, N.º 6)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines) (consulte la pág.1, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de módulo infrarrojo

(IR1 de 5 pines)

(consulte la pág.1, N.º 14)

Este cabezal admite un módulo infrarrojo opcional de transmisión y recepción inalámbrico.

Cabezal de puerto serie (COM1 de 9 pines)

(consulte la pág.1, N.º 21)

Este cabezal COM1 admite un módulo de puerto serie.

Cabezal de intrusión de chasis(CI1 de 2 pines) (consulte la pág.1, N.º 20)

Esta placa base es compatible conla función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

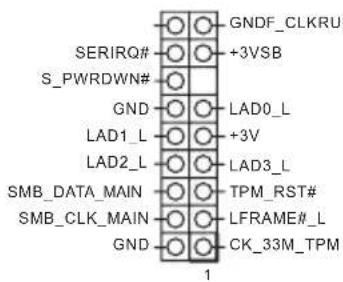

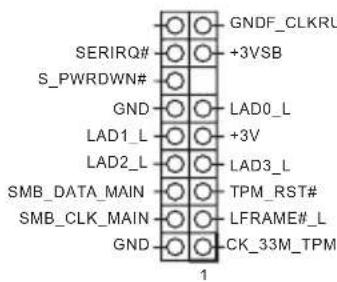

Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 19)

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

1 Введение

(consultar p.1, N.° 12)

Terminal do painel de sistema (PAINEL1 de 9 pinos) (consultar p.1, N.º 15)

Conectores ATA3 de série (SATA3_0_1: consultar p.1, N.º 8) (SATA3_2_3: consultar p.1, N.º 9) (SATA3_4_5: consultar p.1, N.º 10)

Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 22)

(consultar p.1, N.° 11)

(CHA_FAN2 3 pinos) (consultar p.1, N.° 24)

(PWR_FAN1 de 3 pinos) (consultar p.1, N.º 23)

Conectores da ventoinha da CPU

(CPU_FAN1 de 4 pinos) (consultar p.1, N.° 2)

(CPU_FAN2 de 3 pinos) (consultar p.1, N.° 3)

(ATXPWR1 de 24 pinos) (consultar p.1, N.º 6)

(ATX12V1 de 8 pinos) (consultar p.1, N.° 1)

(consultar p.1, N.° 14)

(consultar p.1, N.° 21)

Este terminal COM1 suporta um módulo de porta de série.

Terminal de intrusão do chassis(CI1 de 2 pinos) (consultar p.1, N.º 20)

Terminal TPM (TPMS1 de 17 pinos) (consultar p.1, N.º 19)
