BEDIENUNGSANLEITUNG Z87M Extreme4 ASROCK

Vielen Dank, dass Sie sich für das Z87M Extreme4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

1.2 Technische Daten

Plattform

hochqualitative leitfähige Polymer-Kondensatoren)

Prozessor

Celeron ^® der 4. Generation im LGA1150-Paket

Turbo Boost 2.0-Technologie

* K-Serie

Chipsatz

^* Z87

Speicher

(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

x16- (PCIE1) oder dual im x8/x8-Modus)

platz

^TM , 3-Wege-CrossFireX ^TM

und CrossFireX ^TM

^TM und SLI ^TM

Grafikkarte

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Intel ^® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel ^® InTruTM 3D, Intel ^® Clear Video HD Technology, Intel ^® InsiderTM, Intel ^® HD Graphics 4400/4600

4K × 2K (4096 × 2304) bei 24 Hz

bei 60 Hz

bei 60 Hz

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

DVI-D- und HDMI-Ports

Audio

Audiocodec)

ay-Audiounterstützung

- 115-dB-SRV-DAC mit Differentialverstärker

- TI® NE5532 erstklassiger Headset Verstärker (unterstützt Headsets mit bis zu 600 Ohm)

- Abdeckung mit EMV-Abschirmung

- PCB-isolierte Abschirmung

LAN

Rückblende, E/A

Geschwindigkeit-LED)

Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“-Funktionen (SATA3_1-Anschluss wird mit eSATA-Port geteilt)

Anschluss

BIOS-Funktion

chiger grafischer Benutzerschnittstellen

Mehrfachspannungsanpassung

Support-CD

CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel ^® Extreme Tuning Utility (IXTU)

Hard- ware-überwa- chung

Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)

Betriebssystem

Zertifizierungen

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short Open 1 2 3

CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 12)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1. Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.
2. Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste

(3-polig, PLED1)

(siehe S. 1, Nr. 18)

Gehäuses zur Anzeige des

Systembetriebsstatus mit

dieser Stiftleiste.

Diese sechs SATA-III-

Anschlüsse unterstützen

SATA-Datenkabel für

interne Speichergeräte

mit einer Datenübertr

agungsgeschwindigkei

t bis 6,0 Gb/s. Falls der

eSATA-Port am hinteren

E/A angeschlossen wurde,

funktioniert der interne

SATA3_1-Anschluss nicht.

USB 2.0-Stiftleisten

(9-polig, USB4_5)

(siehe S. 1, Nr. 17)

(9-polig, USB6_7)

(siehe S. 1, Nr. 18)

USB_PWR P- P+ GND DUMMY 1 P+ GND USB_PWR

Neben zwei USB 2.0-Ports

an der E/A-Blende

befinden sich drei

Stiftleisten an diesem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports unterstützen.

USB 3.0-Stiftleisten

(19-polig, USB3_4_5)

(siehe S. 1, Nr. 7)

Vbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Neben vier USB 3.0-Ports

an der E/A-Blende befindet

sich eine Stiftleiste an

diesem Motherboard. Jede

USB 3.0-Stiftleiste kann

zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 22)

GND OUT2_L J_SENSE PRESENCE# OUT2_R MIC_RET MIC2_R OUT_RET MIC2_L 1

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift- leiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 11)

Bitte verbinden Sie den

Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuse- und

Netzteillüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 16)

(3-polig, CHA_FAN2)

(siehe S. 1, Nr. 24)

GND

+12V CHA_FAN_SPEED FAN_SPEED_CONTR OL

Bitte verbinden Sie die Lüfterkabel mit den

Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 23)

CPU-Lüfteranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2)

(3-polig, CPU_FAN2) (siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

Infrarotmodul-Stiftleiste (5-polig, IR1) (siehe S. 1, Nr. 14)

Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 21)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

Gehäuseeingriff-Stiftleiste(2-polig, CI1) (siehe S. 1, Nr. 20)

Dieses Motherboard unterstütztdie Gehäuse-offen- Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.

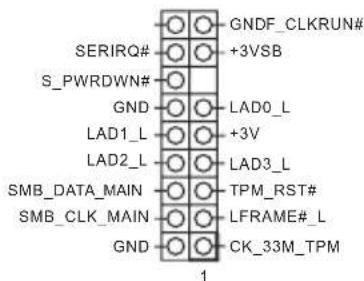

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 19)

GNDF_CLKRUN# +3VSB SERIRQ# S_PWRDWN# GND LAD0_L LAD1_L +3V LAD2_L LAD3_L SMB_DATA_MAIN TPM_RST# SMB_CLK_MAIN LFRAME#_L GND CK_33M_TPM 1

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
