MANUALE UTENTE Z87M Extreme4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z87M Extreme4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

conduttore in polimero di alta qualità realizzati al 100% in Giappone)

CPU

Pentium ^® / Celeron ^® in LGA1150 Package

* Turbo Boost 2.0

riferimento a ATTENZIONE)

x16 (PCIE1) o doppia a modalità x8/x8)

^TM , 3-Way CrossFireX ^TM

and CrossFireX ^TM

^TM e SLI ^TM

Grafica

uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600

× 2 K (4096 x 2304) a 24 Hz

60 Hz

60 Hz

(High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)

DVI-D e HDMI

Audio

Realtek ALC1150)

audio Blu-ray Premium

- 115dB SNR DAC con amplificatore differenziale

- TI® NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohms)

- Tecnologia Direct Drive

- Copertura schermata EMI

- Schermatura isolata PCB

LAN

I/O pannello posteriore

LED)

linea/altoparlante anteriore/microfono

Archiviazione

1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 e Intel Smart Response Technology), NCQ, AHCI e funzioni "Hot Plug" (il connettore SATA3_1 è condiviso con la porta eSATA)

Plug"

Connettore

Caratteristiche del BIOS

CD di supporto

di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Hardware-Monitor

della velocità della ventola dello chassis mediante la temperatura della CPU)

so

Certificazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^® a 32 bit. I sistemi operativi Windows ^® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^® non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short Open 1 2 3

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 12)

predefinito

Azzerare la CMOS

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1. L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

2. Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS

"Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 18)

Connettori Serial ATA3 (SATA3_0_1: vedere pag.1,n. 8) (SATA3_2_3: vedere pag. 1, n. 9) (SATA3_4_5: vedere pag. 1, n. 10)

SATA3_0_1SATA3_4_5 SATA3_2_3 PLED- PLED+ PLED+

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. Se la porta eSATA sul pannello posteriore I/O è collegata, il connettore SATA3_1 interno non funzionerà.

Header USB 2.0 (USB4_5 a 9 pin) (vedere pag. 1, n. 17) (USB6_7 a 9 pin) (vedere pag. 1, n. 18)

USB_PWR P- P+ GND DUMMY 1 P+ GND USB_PWR P-

Oltre alle due porte USB 2.0 standard del pannello I/O, questa scheda madre è dotata di tre collettori. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 7)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 22)

GND OUT2_L J_SENSE PRESENCE# OUT2_R MIC_RET MIC2_R OUT_RET MIC2_L 1

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sullheader audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 11)

Collegare l'altoparlante dello chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 16)

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 24)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTR OL

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 23)

Connettori della ventola della CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 2)

(CPU_FAN2 a 3 pin)

(vedere pag. 1, n. 3)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di

alimentazione ATX

(ATXPWR1 a 24 pin)

(vedere pag. 1, n. 6)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di

alimentazione ATX da 12 V

(ATX12V1 a 8 pin)

(vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header modulo infrarossi

(IR1 a 5 pin)

(vedere pag. 1, n. 14)

Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

Header porta seriale

(COM1 a 9 pin)

(vedere pag. 1, n. 21)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Questo header COM1 supporta un modulo di porta seriale.

Header di intrusione nello chassis(CI1 a 2 pin) (vedere pag. 1, n. 20)

Questa scheda madre supportala caratteristica di rilevamento CASE OPEN che rileva che il coperchio del case è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

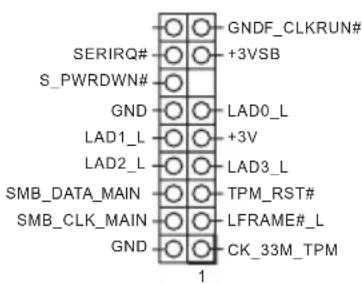

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 19)

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND 1 GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
