KULLANIM KILAVUZU Z87M Extreme4 ASROCK

ASRock'in zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87M Extreme4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

1.2 Özellikler

Platform

Polimer Sığalar)

CPU

Celeron ^® , LGA1150 Paketinde desteklemektedir

* Turbo Boost 2.0 Teknolojisini destekler

* K-Serisi kilitsiz CPU özelliğini destekler

Yonga kümesi Z87

Bellek

(OC)/1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği destekler

* Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler

Genişletme

Yuvası modunda tekli ya da x8/x8 modda çiftli)

^TM , 3-Way CrossFireX ^TM ve

CrossFireX ^TM birimlerini destekler

^TM ve SLI ^TM birimlerini destekler

Grafikler

GPU entegre edilmiş işlemciler ile desteklenir.

(S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync Video

teknolojisini destekler

destekler

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)

(BD) kayıttan yürütme özelliklerini destekler

Ses

Ses Codec Bileşeni)

• fark yükselteci ile 115dB SNR DAC
• TI® NE5532 Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları destekler)
• Doğrudan Bağlantı Teknolojisi
• EMI koruma kapağı
• PCB ayrı koruma

LAN

Arka Panel I/O

ve SPEED LED)

Hoparlör / Mikrofon

Depolama

RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve "Hot Plug" işlevlerini destekler (SATA3_1 bağlayıcısı eSATA bağlantı noktası ile paylaşılır)

Bağlayıcı

BIOS Özelliği

Destek CD'si

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCentral, Splashtop Streamer, Intel ^® Extreme Tuning Utility (IXTU)

Donanımizley-ici

Otomatik olarak Ayarlanması Sağlar)

OS

Belgeler

gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short Open 1 2 3

CMOS'u Temizle Bağlantı Teli

*(CLRCMOS1)

(bkz. sf.1, No. 12)

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1. Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.
2. CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtari):

Sifirlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sifirla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 18)

Seri ATA3 Bağlayıcıları

(SATA3_0_1:

bkz.sf.1,No.8)

(SATA3_2_3:

bkz.sf.1,No.9)

(SATA3_4_5:

bkz.sf.1,No.10)

SATA3_0_1SATA3_4_5 SATA3_2 PLED- PLED+ PLED+

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. Arka I/O paneli üzerindeki eSATA bağlantı noktası bağlı durumdaysa, dahili SATA3_1 çalışmayacaktır.

USB 2.0 Bağlantıları

(9-pin USB4_5)

(bkz. sf.1, No. 17)

(9-pin USB6_7)

(bkz. sf.1, No. 18)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 2.0 bağlantı noktasının yanı sıra, üç adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantıları

(19-pin USB3_4_5)

(bkz. sf.1, No. 7)

Vbus/Vbus Vbus IntA_PB_SRSX- IntA_PA_SRSX- IntA_PB_SRSX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 22)

GND OUT2_L J_SENSE PRESENCE# OUT2_R MIC_RET MIC2_R OUT_RET MIC2_L 1

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:
   A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
   B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
   C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
   D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
   E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 11)

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 16)

(3-pin CHA_FAN2) (bkz sf.1, No. 24)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTR_OL

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

(3-pin PWR_FAN1) (bkz sf.1, No. 23)

CPU Fan Bağlayıcıları(4-pin CPU_FAN1)(bkz sf.1, No. 2)(3-pin CPU_FAN2)(bkz sf.1, No. 3)		Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı(24-pin ATXPWR1)(bkz. sf.1, No. 6)		Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
ATX 12V Güç Bağlayıcısı(8-pin ATX12V1)(bkz. sf.1, No. 1)		Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.
Kızılötesi Modül Bağlantısı(5-pin IR1)(bkz. sf.1, No. 14)		Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.
Seri Bağlantı NoktasıBağlantısı(9-pin COM1)(bkz. sf.1, No. 21)		Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

Kasa Yetkisiz Erişim Bağlantısı(2-pin CI1) (bkz. sf.1, No. 20)

Bu anakartkasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır.

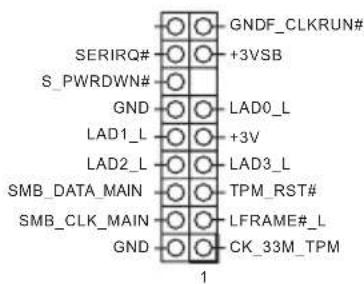

TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 19)

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND GNDF_CLKRUN# +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM 1

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
