РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87M Extreme4 ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock Z87M Extreme4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

высококачественных конденсаторов из проводящих полимеров производства Японии)

4n

i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

Turbo Boost 2.0 серии К с разблокированным

множителем

Чипсет

Z87

Память

2133(OC)/1866(OC)/1600/1333/1066 Non-ECC Unbuffered «ПРЕДОСТЕРЕЖЕНИЕ») * Extreme Memory Profile (XMP)1.3/1.2

Гнезда

расширения

режиме x16 (PCIE1) или двойной при режиме x8/x8)

^TM , 3-Way CrossFireX ^TM и CrossFireX ^TM ^TM и SLI ^TM

Графическая система

in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

HD Graphics: Intel® Quick Sync Video c AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

1792 M6

разрешением до 4K × 2K (4096x2304) при 24 Гц

1920x1200 при 60 Гц

1920x1200 при 60 Гц

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)

через порты DVI-D и HDMI

Аудио

данных (аудиокодек Realtek ALC1150)

• 115д6Б SNR DAC с дифференциальным усилителем
• TI® NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом)
• Технология Direct Drive
• Крышка с экранированием от электромагнитных помех
• Изолирующее экранирование печатной платы

ЛВС

Порты ввода-

вывода

на задней

панели

динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие

устройства

RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), функции NCQ, AHCI и «горячая» замена (разъем SATA3_1 используется совместно с портом eSATA)

«горячей» замены

Разъемы

3-контактный)

х 3-контактный)

Особенности

BIOS

ГИП

ACPI 1.1

Диск с ПО

CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

регулировкой оборотов по температуре ЦП)

oc

Сертификация

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows® таких ограничений нет. Для использования той памяти, которую OC Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short Open 1 2 3

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 12)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1. Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.
2. Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1, № 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и

индикатор состояния

системы к этой колодке

в соответствии с

распределением

контактов,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, No 18)		Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.
Разъемы Serial ATA3(SATA3_0_1:См. стр.1, No 8)(SATA3_2_3:См. стр. 1, No 9)(SATA3_4_5:См. стр. 1, No 10)		Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний SATA3_1 не работает.
Колодки USB 2.0.(9-контактная, USB4_5)(См. стр. 1, No 17)(9-контактная, USB6_7)(См. стр. 1, No 18)		Кроме двух портов USB 2.0 на панели ввода-вывода на материнской плате также есть три колодки. Каждая колодка USB 2.0 может поддерживать два порта.
Колодки USB 3.0.(19-контактная, USB3_4_5)(См. стр. 1, No 7)		Кроме четырех портов USB 3.0 на панели ввода-вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 22)

GND OUT2_L J_SENSE PRESENCE# OUT2_R MIC_RET MIC2_R OUT_RET MIC2_L 1

Эта колодка предназначена

для подключения аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAK-ER1)

(См. стр. 1, № 11)

Предназначена для подключения динамика корпуса.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 16)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTR OL

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 24)

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 23)

Разъемы вентиляторовЦП(4-контактный,CPU_FAN1)(См. стр. 1,No 2)(3-контактный,CPU_FAN2)(См. стр. 1,No 3)		Эта материнскаяплата снабжена4-контактным разъемомдля малошумящеговентилятора ЦП. Если высобираетесь подключить3-контактныйвентилятор охлажденияпроцессора,подключайтеего к контактам 1-3.
Разъем питания АTX(24-контактный,ATXPWR1)(См. стр. 1,No 6)		Эта материнская платаснабжена 24-контактнымразъемом питания АTX.Чтобы использовать20-контактныйразъем питания АTX,подключите его вдольконтакта 1 и контакта 13.
Разъем питания АTX 12 B(8-контактный,ATX12V1)(См. стр. 1,No 1)		Эта материнская платаснабжена 8-контактнымразъемом питания АTX12 В. Чтобы использовать4-контактныйразъем питания АTX,подключите его вдольконтакта 1 и контакта 5.
Колодка инфракрасногомодуля(5-контактная,IR1)(См. стр. 1,No 14)		Эта колодка поддерживаетдополнительную беспроводнуюпередачу и прием сигналовинфракрасного модуля.
Колодкапоследовательного порта(9-контактная,COM1)(См. стр. 1,No 21)		Колодка COM1поддерживаетподключение модуляпоследовательногопорта.

Колодка для датчика вскрытия корпуса(2-контактная, CI1) (См. стр. 1, № 20)

Эта материнская плата поддерживаеттехнологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

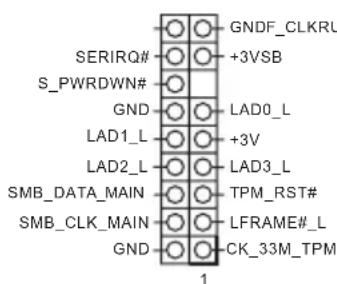

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 19)

SERIRQ# S_PWRDWN# GND LAD1_L LAD2_L SMB_DATA_MAIN SMB_CLK_MAIN GND 1 GNDF_CLKRU +3VSB LAD0_L +3V LAD3_L TPM_RST# LFRAME#_L CK_33M_TPM

№ Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
