HASZNÁLATI ÚTMUTATÓ SPF-71E-W SAMSUNG

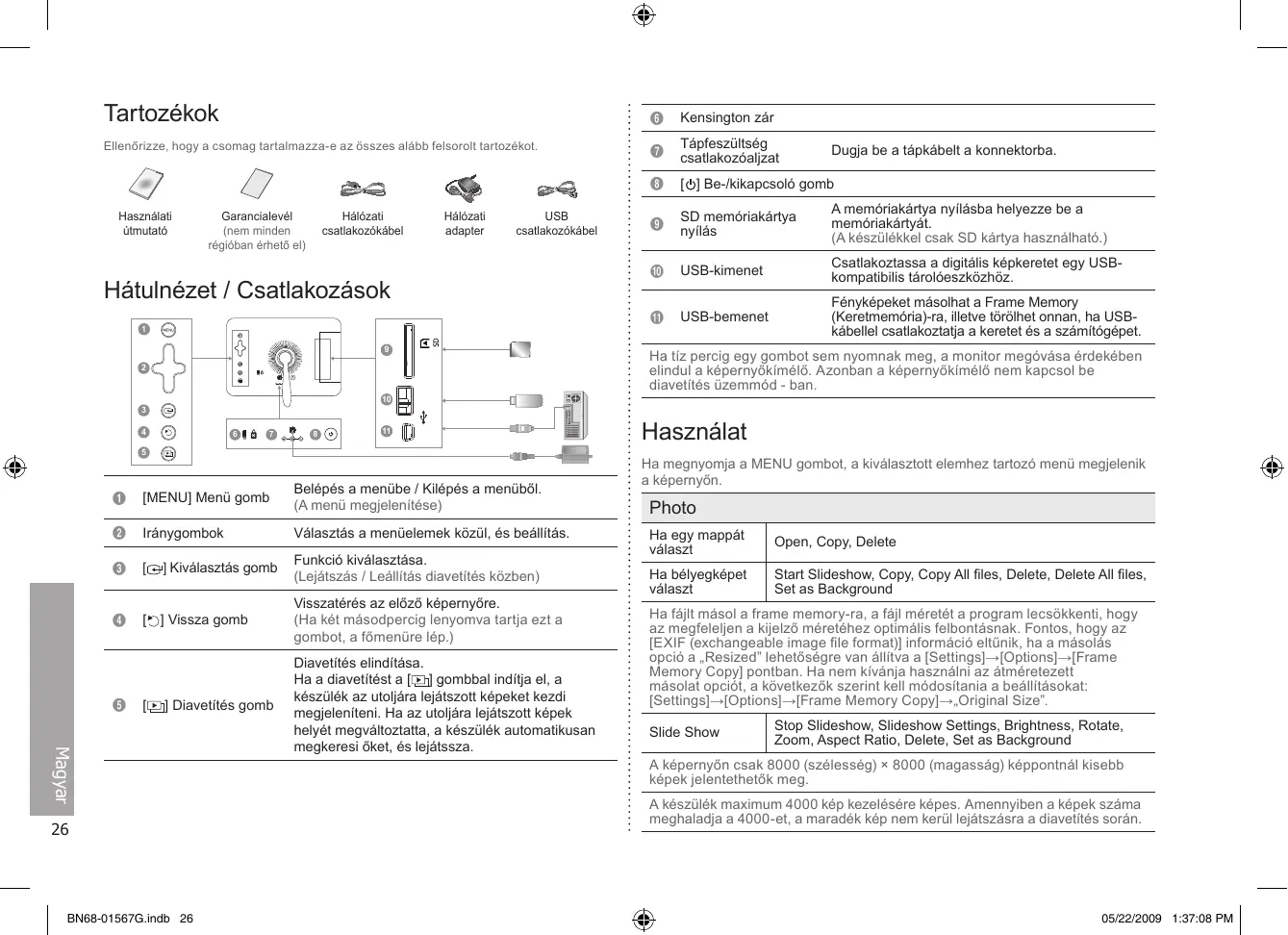

Ellenőrizze, hogy a csomag tartalmazza-e az összes alább felsorolt tartozékot.

Használati útmutató

Garancialevél (nem minden régióban érhető el)

Hálózati csatlakozókábel

Hálózati adapter

USB csatlakozókábel

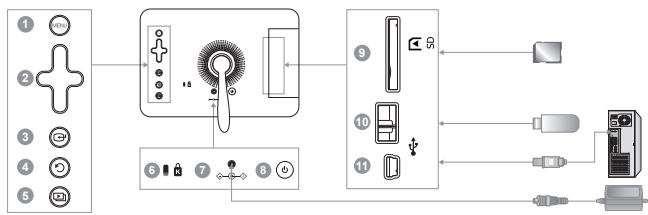

Hátulnézet / Csatlakozások

1	[MENU] Menü gomb	Belépés a menübe / Kilépés a menüből.(A menü megjelenítése)
2	Iránygombok	Választás a menüelemek közül, és beállítás.
3	[⊕] Kiválasztás gomb	Funkció kiválasztása.(Lejátszás / Leállítás diavetítés közben)
4	[◎] Vissza gomb	Visszatérés az előző képernyőre.(Ha két másodpercig lenyomva tartja ezt a gombot, a főmenüre lép.)
5	[▶] Diavetítés gomb	Diavetítés elindítása.Ha a diavetítést a [▶] gombbal indítja el, a készülék az utoljára lejátszott képeket kezdi megjeleníteni. Ha az utoljára lejátszott képek helyét megváltoztatta, a készülék automatikusan megkeresi őket, és lejátssza.

6 Kensington zár

7 Tápfeszultseg csatlakozóaljzat Dugja be a tápkábelt a konnektorba.

8 [⏻] Be-/kikapcsoló gomb

9 SD memóriakártya nyílás

10 USB-kimenet Csatlakoztassa a digitalis kepkeretet egy USB-kompatibilis tárolóeszközhöz.

USB-bemenet Fényképeket másolhat a Frame Memory (Keretmemória)-ra, illetve törölhet onnan, ha USB-kábellel csatlakoztatja a keretet és a számítógépet.

Ha tíz percig egy gombot sem nyomnak meg, a monitor megóvása érdekében elindul a képernyőkímélő. Azonban a képernyőkímélő nem kapcsol be diavetítés üzemmód - ban.

Használat

Ha megnyomja a MENU gombot, a kiválasztott elemhez tartozó menü megjelenik a képernyőn.


Ha egy mappát választ	Open, Copy, Delete
Ha bélyegképet választ	Start Slideshow, Copy, Copy All files, Delete, Delete All files, Set as Background

Ha fájlt másol a frame memory-ra, a fájl méretét a program lecsökkenti, hogy az megfeleljen a kijelző méretéhez optimális felbontásnak. Fontos, hogy az [EXIF (exchangeable image file format)] információ eltűnik, ha a másolás opció a „Resized” lehetőségre van állítva a [Settings]→[Options]→[Frame Memory Copy] pontban. Ha nem kívánja használni az átméretezett másolat opciót, a következők szerint kell módosítania a beállításokat: [Settings]→[Options]→[Frame Memory Copy]→„Original Size”.

A képernyőn csak 8000 (szélesség) × 8000 (magasság) képpontnál kisebb képek jelentethetők meg.

A készülék maximum 4000 kép kezelésére képes. Amennyiben a képek száma meghaladja a 4000-et, a maradék kép nem kerül lejátszásra a diavetítés során.

Clock

A firmware frissítése

Előkészületek
• Digitális fotókeret, Firmware frissítőfájl, SD kártya vagy hordozható USB memória
Frissítés
1	Kérjük, látogasson el a http://www.samsung.com honlapra, és a letöltések hivatkozásra kattintva töltse le az USB-monitorhoz tartozó termékszoftvert (firmware-t) a modell számának megadásával.
2	Töltse le a megfelelő firmware (termékszoftver)-t, és tömörítse ki.
3	Másolja át a kitömörített fájlt (***.isp) egy SD-kártyára, vagy egy USB-memóriára, és csatlakoztassa azt a Digital Photo Frame-hez.
4	Válassza ki a [Settings]→[Update/Reset]→[Firmware Update] lehetőséget.
5	A frissítés végeztével kapcsolja ki, majd be a Digital Photo Frame-et.
A termékszoftver verzióját leellenőrizheti a [Settings]→[Update/Reset]→[Product information] pontban.

Hibaelhárítás

Hibajelenség	Ok és teendő
A csatlakoztatott külső tárolóeszközt nem ismeri fel a fotókeret.	Ellenőrizze a fotókeret és a külső eszköz csatlakozását.Csatlakoztassa a fotókeretet számítógéphez, és ellenőrizze a működési állapotot.
Hosszú ideig tart a következő kép megjelenítése.	Nagy felbontás vagy nagy fájlméret esetén eltart egy ideig, mire a kép megjelenik a képernyőn.

Műszaki leírás

Műszaki adatok		Műszaki leírás
Modellnév		SPF-71E	SPF-71ES
Kijelző	Típus	7 inch (17 cm) TFT (analóg)
	Felbontás	480 x 234
Támogatott formátumok		JPEG (progresszív, CMYK JPEG nem támogatott)
Beépített memória		120 MB	1 GB
USB		Gazdagép (USB 1.1) / Eszköz (USB 2.0)	Gazdagép (USB 2.0) / Eszköz (USB 2.0)
Tápfeszültség	Névleges teljesítmény Külső	Külső egyenáramú adapter (12 V)
	Teljesítmény felvétel	Normál üzemmódban : 4.8 W Kikapcsolt állapotban : kevesebb mint 1 W
General	Méretek (sz x ma x mé)	217.5 mm x 156.5 mm x 43 mm
	Tömeg	496.3 g

A modell valamint a műszaki jellemzők a termék fejlesztése érdekében előzetes bejelentés nélkül változhatnak.

Fontos biztonsági figyelmeztetések

FIGYELEM : Áramütés veszély! Ne nyissa ki a burkolatot!

• az áramütés elkerülése érdekében ne nyissa ki a készülék burkolatát. A készülék belsejében nincsen olyan alkatrész, melyet a használónak kell karbantartani. Mindenféle javítást és karbantartást szakképzett szerelővel végeztessen.
• A készülékház alján és hátulján található nyílások a szellőzést biztosítják. A megbízható működés érdekében ügyeljen arra, hogy ne takarja le a nyílásokat, nehogy a készülék túlmelegedjen.
• Ne takarja le a nyílásokat terítővel, stb.
• Ne tegye a készüléket ágyra, szőnyegre, egyéb olyan puha anyagra, mely megakadályozza a megfelelő szellőzést.
• Ne tegye a készüléket zárt helyre, pl. beépített szekrénybe, csak ha a megfelelő szellőzés meg van oldva.
• Ne tegye a fotókeretet hőt kibocsátó készülék (pl. kályha, hősugárzó) közelébe, és óvja a közvetlen napsugárzástól.
• Ne tegyen a készülékre vízzel töltött edényt (pl. vázát), mivel ez áramütést, tüzet okozhat.
• Óvja a készüléket esőtől, ne használja víz mellett (kád, mosogató, medence, stb.), és nedves helyen. Ha véletlenül mégis víz érné, húzza ki a hálózati csatlakozót, és forduljon a forgalmazóhoz. Tisztítás előtt húzza ki a hálózati csatlakozót a konnektorból.
• Ne terhelje kapacitásán túl a konnektort, a hosszabbító kábelt vagy az adaptert, mert ez tüzet vagy áramütést okozhat.
• A hálózati kábelt úgy vezesse, hogy ne léphessenek rá, ne szoruljon be bútor alá, ne tegyen rá nagy súlyt, ügyeljen a csatlakozó dugókra és az adapterre, különösen ott, ahol a kábel a készülékhez csatlakozik.
• Ha hosszabb időn keresztül nem szándékozik használni a készüléket, húzza ki a konnektorból, így megóvhatja egy esetleges villámcsapás okozta károktól.
• Mielőtt csatlakoztatja a hálózati kábelt az egyenáramú adapterhez, ellenőrizze, hogy az adapteren feltüntetett feszültség értéke megegyezik a rendelkezésre álló hálózati feszültséggel.

• Ne dugjon fémtárgyat a készülék nyílásaiba. Ezzel áramütés veszélyének teszi ki magát.Soha ne nyúljon a készülék belsejébe, óvja magát az áramütéstől. Csak szakképzett szerelő nyíthatja fel a készülék burkolatát.

• A hálózati csatlakozó dugót ütközési tolja be a konnektorba. Amikor a dugót kihúzza a konnektorból, a dugót fogja meg, és ne a vezetéket. Ne nyúljon a hálózati vezetékhez nedves, vizes kézzel.

• Ha a készülék rendellenesen működik - főleg, ha különös hang vagy furcsa szag is kíséri
• azonnal húzza ki a konnektorból, és keresse fel a szervizt vagy a forgalmazót.
• Feltétlenül lépjen kapcsolatba hivatalos szervizközpontunkkal, ha a készüléket valamilyen különleges helyen kívánja üzembe helyezni. Különleges környezeti viszonyoknak számít a finom por, a vegyi anyagok jelenléte, a nagyon alacsony vagy nagyon magas hőmérséklet, a magas páratartalom, vagy ha a készüléknek hosszú időn keresztül folyamatosan, szünet nélkül kell működnie, pl. állomáson, repülötéren. Ha nem kéri ki és tartja be szakembereink tanácsát, a készülék súlyosan megrongálódhat.
• Csak megfelelően földelt csatlakozó dugót és konnektort használjon a csatlakoztatáshoz.
• A nem megfelelő földelés áramütést vagy a készülék megrongálódását okozhatja (csak az 1-es osztályú elektromos berendezések esetén).
• A készülék feszültség-mentesítéséhez ki kell húznia a hálózati csatlakozó dugót a konnektorból.
  Ezért a készüléket könnyen megközelíthető konnektorhoz csatlakoztassa.
• Ne engedje, hogy a gyerekek rácsimpaszkodjanak a készülékre.
• A tartozékokat (adapter, stb.) olyan helyen tárolja, ahol a gyermekek nem férnek hozzá.
• Ne tegye a készüléket olyan helyre, amely nem biztonságos - labilis polc, ferde talaj - valamint óvja a készüléket rázkódástól.
• Vigyázzon, hogy ne ejtse el a készüléket, és óvja ütéstől, rázkódástól. Ha a készülék megsérülne, húzza ki a konnektorból, és forduljon a szervizhez.
• Tisztításhoz húzza ki a hálózati csatlakozó dugót a konnektorból, és törölje le a készüléket puha, tiszta ruhával. A tisztításhoz ne használjon erős tisztítószert, vegyi anyagokat, benzint, alkoholt, hígítót, viaszt, óvja a készüléket rovarirtótól, légfrissítótól.
• Óvja a készüléket csöpögő víztöl, és vigyázzon, hogy ne öntse le.
• FIGYELMEZTETÉS: ÓVJA MAGÁTATÜZ VESZÉLYÉTÖL, SOHA NE HASZNÁLJON A KÉSZÜLÉK KÖZELÉBEN GYERTYÁT, NYÍLT
  LÁNGOT.
