NÁVOD K OBSLUZE SPF-71E-W SAMSUNG

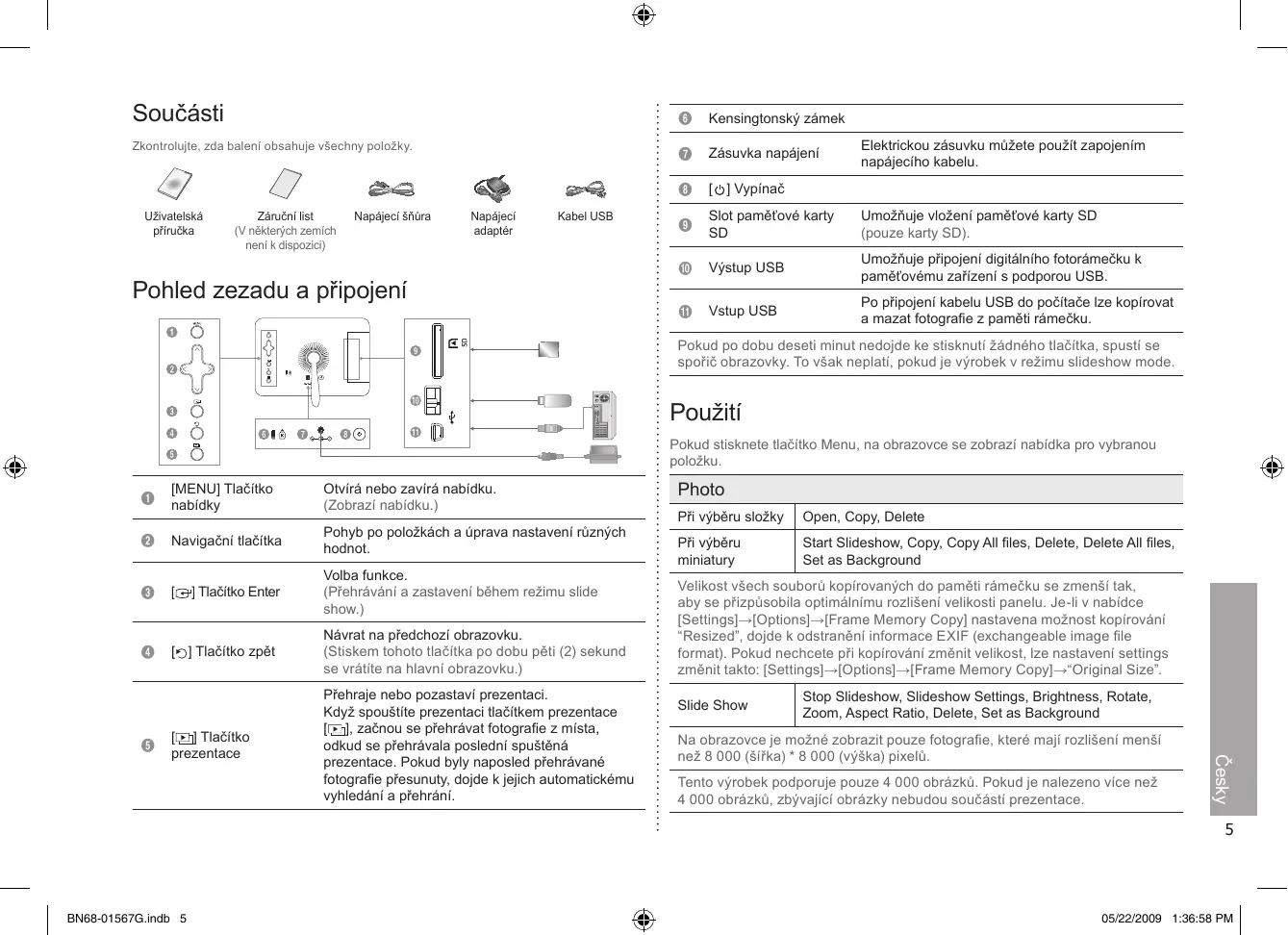

Zkontrolujte, zda balení obsahuje všechny položky.

Uživatelská příručka

Záruční list (V některých zemích není k dispozici)

Napájecí šňůra

Napájecí adaptér

Kabel USB

Pohled zezadu a připojení

1	[MENU] Tlačítko nabídky	Otvírá nebo zavírá nabídku.(Zobrazí nabídku.)
2	Navigační tlačítka	Pohyb po položkách a úprava nastavení různých hodnot.
3	[IMAGE] Tlačítko Enter	Volba funkce.(Přehrávání a zastavení během režimu slide show.)
4	[IMAGE] Tlačítko zpět	Návrat na předchozí obrazovku.(Stiskem tohoto tlačítka po dobu pěti (2) sekund se vrátíte na hlavní obrazovku.)
5	[IMAGE] Tlačítko prezentace	Přehraje nebo pozastaví prezentaci.Když spouštíte prezentaci tlačítkem prezentace [IMAGE], začnou se přehrávat fotografie z místa, odkud se přehrávala poslední spuštěná prezentace. Pokud byly naposled přehrávané fotografie přesunuty, dojde k jejich automatickému vyhledání a přehrání.

6	Kensingtonský zámek
7	Zásuvka napájení	Elektrickou zásuvku můžete použít zapojením napájecího kabelu.
8	[☐] Vypínač
9	Slot paměťové karty SD	Umožňuje vložení paměťové karty SD (pouze karty SD).
10	Výstup USB	Umožňuje připojení digitálního fotorámečku k paměťovému zařízení s podporou USB.
11	Vstup USB	Po připojení kabelu USB do počítače lze kopírovat a mazat fotografie z paměti rámečku.

Pokud po dobu deseti minut nedojde ke stisknutí žádného tlačítka, spustí se spořič obrazovky. To však neplatí, pokud je výrobek v režimu slideshow mode.

Použití

Pokud stisknete tlačítko Menu, na obrazovce se zobrazí nabídka pro vybranou položku.

Při výběru složky	Open, Copy, Delete
Při výběru miniatury	Start Slideshow, Copy, Copy All files, Delete, Delete All files, Set as Background
Velikost všech souborů kopírovaných do paměti rámečku se zmenší tak, aby se přizpůsobila optimálnímu rozlišení velikosti panelu. Je-li v nabídce [Settings]→[Options]→[Frame Memory Copy] nastavena možnost kopírování “Resized”, dojde k odstranění informace EXIF (exchangeable image file format). Pokud nechcete při kopírování změnit velikost, lze nastavení settings změnit takto: [Settings]→[Options]→[Frame Memory Copy]→“Original Size”.
Slide Show	Stop Slideshow, Slideshow Settings, Brightness, Rotate, Zoom, Aspect Ratio, Delete, Set as Background
Na obrazovce je možné zobrazit pouze fotografie, které mají rozlišení menší než 8 000 (šířka) * 8 000 (výška) pixelů.
Tento výrobek podporuje pouze 4 000 obrázků. Pokud je nalezeno více než 4 000 obrázků, zbývající obrázky nebudou součástí prezentace.

Clock

Aktualizace firmwaru

Příprava
•	Rámeček Digital Photo Frame, soubor s aktualizací firmwaru, karta SD nebo zařízení Memory Stick USB
Aktualizace
1	Navštivte stránky Centra stahování (http://www.samsung.com) a stáhněte si firmware vyhledáním názvu modelu.
2	Stáhněte si příslušný firmware a dekomprimujte jej.
3	Dekomprimovaný soubor (***.isp) zkopírujte bud' na kartu SD nebo na zařízení Memory Stick USB a připojte jej k rámečku Digital Photo Frame.
4	Aktualizujte firmware výběrem možnosti [Settings]→[Update/Reset]→[Firmware Update].
5	Po dokončení aktualizace vypněte a poté znovu zapněte rámeček Digital Photo Frame.
Verzi firmwaru lze ověřit prostřednictvím nabídky [Settings]→[Update/Reset]→[Product Information].

Odstraňování závad

Příznaky	Možné příčiny a navržené akce
Připojil jsem externí paměťové zařízení, to však nebylo rozpoznáno.	Zkontrolujte připojení mezi výrobkem a externím úložným zařízením.Připojte zařízení do PC a zkontrolujte jeho provozní stav.
Zobrazení dalšího obrázku může chvíli trvat.	Pokud je rozlišení vysoké nebo má soubor velkou velikost, zobrazení na obrazovce může trvat delší dobu.

Specifikace

Položky		Specifikace
Název modelu		SPF-71E	SPF-71ES
Panel	Typ	7 palcový (17 cm) displej TFT (analogový)
	Rozlišení	480 x 234
Podporované formáty		JPEG (Formát Progressive, CMYK JPEG není podporován.)
Vestavěná paměť		120 MB	1 GB
USB		Hostitel (USB 1.1) / Zařízení (USB 2.0)	Hostitel (USB 2.0) / Zařízení (USB 2.0)
Napájení	Hodnocení	Externí adaptér napájení stejnosměrným proudem (12 V)
	Spotřeba energie	Normální režim : 4.8 WRežim Vypnuto : méně než 1 W
Obecné	Rozměry (ŠxVxH)	217.5 mm x 156.5 mm x 43 mm
	Hmotnost	496.3 g

Provedení produktu se může u různých modelů lišit a specifikace se mohou za účelem zlepšení výkonu produktu změnit bez předchozího upozornění.

Důležité bezpečnostní pokyny

VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, NEOTVÍREJTE.

• ABY SE SNÍŽILO RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NESNÍMEJTE KRYT (ANI ZADNÍ PANEL). UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ DÍLY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŠECHNY OPRAVY PŘENECHEJTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

• Pro zajištění nezbytné ventilace jsou na skříňce a v zadní a spodní části výrobku umístěny štěrbiny a otvory. Tyto štěrbiny a otvory nesmí být nikdy blokovány nebo zakryty, aby byl zajištěn spolehlivý provoz tohoto přístroje a ochrana před přehřátím.

• Nezakrývejte tyto štěrbiny a otvory tkaninou ani jinými materiály.

• Neblokujte štěrbiny a otvory ani umístěním přístroje na postel, pohovku, koberec nebo na jiný podobný povrch.

• Neumístujte přístroj do stísněného prostoru, například do knihovny nebo vestavěné skříně, pokud není zajištěna dostatečná ventilace tohoto prostoru.

• Neumístujte tento přístroj do blízkosti radiátorů nebo zdrojů tepla nebo na místo vystavené slunečnímu záření.

• Nepokládejte na tento přístroj nádoby s vodou (vázu apod.), hrozí riziko požáru nebo úrazu elektrickým proudem.
• Nevystavujte tento přístroj dešti a ani jej neumístujte do blízkosti zdrojů vody (do blízkosti vany, umyvadla, kuchyňského dřezu, nádoby na praní, vlhkého sklepa nebo plaveckého bazénu apod.). Pokud do přístroje náhodou vnikne voda, okamžitě jej odpojte a kontaktujte autorizovaného prodejce. Před čištěním přístroje vytáhněte šňuru ze síťové zásuvky.
• Nepřetěžujte síťové zásuvky, prodlužovací kabely nebo adaptéry přes jejich kapacitu. Hrozí riziko požáru nebo úrazu elektrickým proudem.
• Napájecí kabely by měly být vedeny tak, aby se snížila pravděpodobnost jejich pošlapání nebo sevření předměty umístěnými na nich nebo pod nimi. Věnujte zvláštní pozornost kabelům u zástrček, adaptérů a míst, kde vycházejí ze spotřebiče.
  • Pro ochranu před následky bouřky nebo v případě, že ponecháváte přístroj delší dobu bez dozoru nebo jej dlouhou dobu nepoužíváte, vytáhněte jej ze zásuvky a odpojte anténu nebo kabelový systém.

Zabráníte tak poškození přístroje v důsledku blesku nebo přepětí v elektrickém vedení.

- Před připojením kabelu střídavého napájení do zásuvky adaptéru

stejnosměrného proudu zkontrolujte, zda napětí adaptéru stejnosměrného proudu odpovídá napětí v místní elektrické síti.

• Do otevřených součástí tohoto přístroje nikdy nevkládejte kovové předměty. V opačném případě by mohlo dojít k úrazu elektrickým proudem. Abyste se vyhnuli úrazu elektrickým proudem, nedotýkejte se nikdy vnitřních částí tohoto přístroje. Přístroj by měl otevírat pouze kvalifikovaný technik.
• Zástrčku napájecí šňůry zasuňte pevně do zásuvky. Při odpojování šňůry z elektrické zásuvky tahejte za zástrčku kabelu. Napájecí šňůry se nedotýkejte mokrýma rukama.
• Pokud přístroj nefunguje normálně, zejména tehdy, slyšíte-li neobvyklé zvuky nebo cítíte-li zápach vycházející z přístroje,

- okamžitě jej vytáhněte ze zásuvky a obrat'te se na autorizovaného prodejce nebo servisní středisko.

• Na autorizované servisní středisko se v každém případě obraťte, pokud soupravu instalujte na velice prašněm místě, místě s vysokými nebo nízkými teplotami, vysokou vlhkostí, chemickými látkami nebo tam, kde je v provozu 24 hodin denně, například na letiští, železničním nádraží atd. Pokud tak neučiníte, mohlo by dojít k vážnému poškození soupravy.
• Používejte pouze správně uzemněnou zástrčku a zásuvku.

- Nesprávné uzemnění může způsobit zásah elektrickým proudem nebo poškodit zařízení. (Pouze zařízení třídy l.)

• Při odpojení zařízení ze sítě je nutné vytáhnout vidlici ze síťové zásuvky. Sít'ová vidlice musí být proto snadno přístupná.
• Nedovolte dětem, aby s výrobkem manipulovaly.
• Příslušenství (baterie atd.) skladujte na bezpečném místě mimo dosah dětí.
• Neumístujte výrobek na nestabilní podklad, například nestabilní poličku, šikmou podlahu nebo na místo vystavené vibracím.
• Nenechte výrobek spadnout na zem a nevystavujte ho nárazům. Pokud dojde k poškození výrobku, vypněte jej, odpojte od elektrické sítě a obraťte se na servisní středisko.
• Vytáhněte zástrčku napájecího kabelu ze zásuvky a očistěte výrobek měkkým suchým hadříkem. Nepoužívejte chemikálie jako vosk, benzen, alkohol, ředidla, insekticidy, osvěžovače vzduchu, maziva nebo saponáty. Mohlo by dojít k poškození povrchu přístroje a smazání tištěného textu na výrobku.
• Přístroj nesmí být vystaven kapající ani stříkající vodě.
• VAROVÁNÍ – ABYSTE ZABRÁNILI VZNIKU POŽÁRU, NIKDY NEUMÍŠTÚJTE V BLÍZKOSTI VÝROBKU SVÍČKY NEBO JINÉ ZDROJE OTEVŘENÉHO OHNĚ.
