KÄYTTÖOHJE SPF-71E-W SAMSUNG

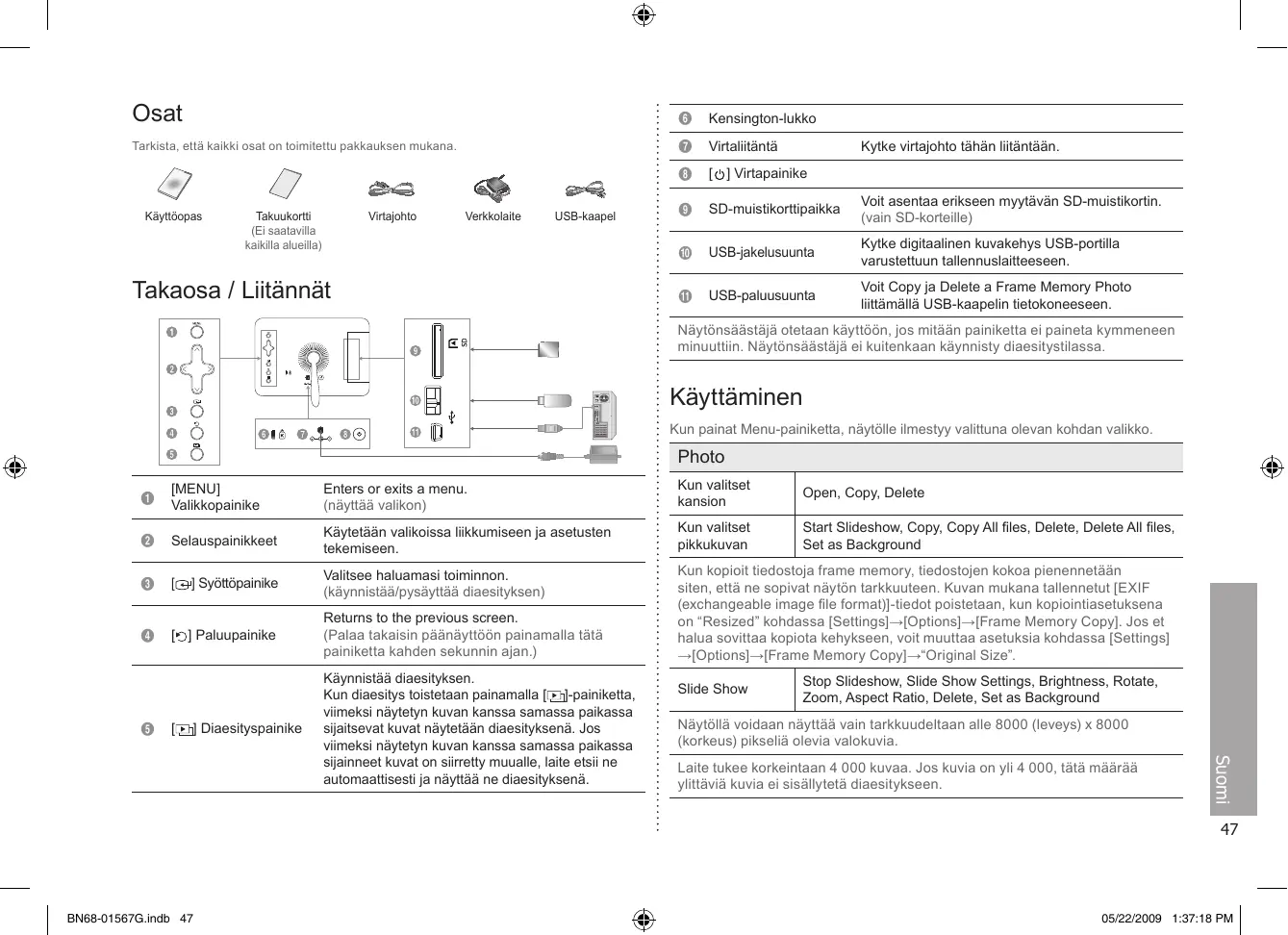

Tarkista, että kaikki osat on toimitettu pakkauksen mukana.

Käyttöopas

Takuukortti (Ei saatavilla kaikilla alueilla)

Virtajohto

Verkkolaite

USB-kaapel

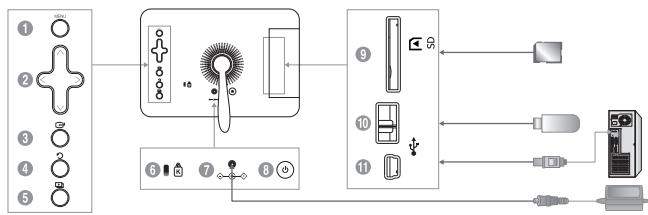

Takaosa / Liitännät

1	[MENU]Valikkopainike	Enters or exits a menu.(näyttää valikon)
2	Selauspainikkeet	Käytetään valikoissa liikkumiseen ja asetusten tekemiseen.
3	[+] Syöttöpainike	Valitsee haluamasi toiminnon.(käynnistää/pysäyttää diaesityksen)
4	[+] Paluupainike	Returns to the previous screen.(Palaa takaisin päänäyttöön painamalla tätä painiketta kahden sekunnin ajan.)
5	[+] Diaesityspainike	Käynnistää diaesityksen.Kun diaesitys toistetaan painamalla [+] -painiketta, viimeksi näytetyn kuvan kanssa samassa paikassa sijaitsevat kuvat näytetään diaesityksenä. Jos viimeksi näytetyn kuvan kanssa samassa paikassa sijainneet kuvat on siirretty muualle, laite etsii ne automaattisesti ja näyttää ne diaesityksenä.

6	Kensington-lukko
7	Virtaliitäntä	Kytke virtajohto tähän liitäntään.
8	[⊕] Virtapainike
9	SD-muistikorttipaikka	Voit asentaa erikseen myytävän SD-muistikortin.(vain SD-korteille)
10	USB-jakelusuunta	Kytke digitaalinen kuvakehys USB-portilla varustettuun tallennuslaitteeseen.
11	USB-paluusuunta	Voit Copy ja Delete a Frame Memory Photo liittämällä USB-kaapelin tietokoneeseen.
Näytönsäästäjä otetaan käyttöön, jos mitään painiketta ei paineta kymmeneen minuuttiin. Näytönsäästäjä ei kuitenkaan käynnisty diaesitystilassa.

Käyttäminen

Kun painat Menu-painiketta, näytölle ilmestyy valittuna olevan kohdan valikko.

Kun valitset kansion	Open, Copy, Delete
Kun valitset pikkukuvan	Start Slideshow, Copy, Copy All files, Delete, Delete All files, Set as Background
Kun kopioit tiedostoja frame memory, tiedostojen kokoa pienennetään siten, että ne sopivat näytön tarkkuuteen. Kuvan mukana tallennetut [EXIF (exchangeable image file format)]-tiedot poistetaan, kun kopiointiasetuksena on “Resized” kohdassa [Settings]→[Options]→[Frame Memory Copy]. Jos et halua sovittaa kopiota kehykseen, voit muuttaa asetuksia kohdassa [Settings]→[Options]→[Frame Memory Copy]→“Original Size”.
Slide Show	Stop Slideshow, Slide Show Settings, Brightness, Rotate, Zoom, Aspect Ratio, Delete, Set as Background
Näytöllä voidaan näyttää vain tarkkuudeltaan alle 8000 (leveys) x 8000 (korkeus) pikseliä olevia valokuvia.
Laite tukee korkeintaan 4 000 kuvaa. Jos kuvia on yli 4 000, tätä määrää ylittäviä kuvia ei sisällytetä diaesitykseen.

Clock

Laiteohjelmiston päivittäminen

Valmistelut
• Digital Photo Frame, laiteohjelmiston päivitystiedosto, SD-kortti tai USB-muistitikku Uusimmat laiteohjelmistot.
Päivitys
1	Käy lataussivustollamme (http://www.samsung.com), etsi laiteohjelmisto mallin perusteella ja lataa se.
2	Lataa tuotteeseen liittyvä firmware (laiteohjelmisto) ja pura se.
3	Kopioi purettu tiedosto (***.isp) SD-kortille tai USB-muistitikulle ja liitä se Digital Photo Frame.
4	Suorita firmware update valitsemalla [Settings]→[Update/Reset]→[Firmware Update].
5	Kun päivitys on valmis, sammuta Digital Photo Frame ja kytke se takaisin päälle.
Laiteohjelmistoversion voi tarkastaa valinnalla [Settings]→[Update/Reset]→[Product Information].

Vianetsintä

Vika	Syyt ja ratkaisut
Liitin kehykseen ulkoisen tallennuslaitteen, mutta kehys ei tunnista sitä.	Tarkista kehyksen ja ulkoisen laitteen väliset liitännät.Kytke laite tietokoneeseen ja tarkista sen toiminta.
Seuraavaan kuvaan siirtymiseen kuluu kauan aikaa.	Jos kuvan tarkkuus tai koko on suuri, saattaa kulua jonkin aikaa, ennen kuin se näkyy näytöllä.

Tekniset tiedot

Osat		Tekniset tiedot
Mallin nimi		SPF-71E	SPF-71ES
Näyttö	Tyyppi	7 inch (17 cm) TFT (analoginen)
	Tarkkuus	480 x 234
Tuetut tiedostomuodot		JPEG (progressiivisia CMYK JPEG -tiedostoja ei tueta.)
Sisäinen muisti		120 MB	1 GB
USB		Isäntä (USB 1.1) / Laite (USB 2.0)	Isäntä (USB 2.0) / Laite (USB 2.0)
Teho	Luokitus	Ulkoinen verkkolaite (12 V)
	Kulutus	Normaalitila : 4.8 WVirrankatkaisutila : alle 1 W
Yleistiedot	Mitat (L x K x S)	217.5 mm x 156.5 mm x 43 mm
	Paino	496.3 g

Tuotteen ulkoasu saattaa vaihdella mallin mukaan. Tuotteen teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta sen toiminnan parantamiseksi.

Tärkeät turvallisuusohjeet

VAARA : SÄHKÖISKUN VAARA. ÄLÄ AVAA.

• ÄLÄ IRROTA LAITTEEN ETU- ÄLÄKÄ TAKALEVYÄ SÄHKÖISKUJEN VÄLTTÄMISEKSI. LAITTEEN SISÄLLÄ EI OLE SELLAISIA OSIA, JOITA KÄYTTÄJÄ VOISI ITSE HUOLTAA. ANNA HUOLTOTOIMET AINA KOULUTETUN HUOLTOHENKILÖSTÖN TEHTÄVÄKSI.

• Kotelon takana ja pohjassa olevat aukot on tarkoitettu ilmanvaihtoon. Jotta laite toimisi oikein ja jottei se ylikuumenisi, näitä aukkoja ei saa milloinkaan tukkia tai peittää.

• Älä peitä näitä aukkoja kankaalla tai millään muullakaan materiaalilla.

• Älä sijoita laitetta sängylle, sohvalle, matolle tai muulle sellaiselle pinnalle, joka saattaisi tukkia tuotteen ilmanvaihto-aukot.

• Älä sijoita laitetta ahtaisiin tiloihin, esimerkiksi kirjahyllyyn tai kaappiin, jollei paikassa ole kunnollista ilmanvaihtoa.

• Älä sijoita laitetta lämpöpatterin tai -vastuksen lähettyville tai päälle äläkä sellaiseen paikkaan, jossa se altistuu suoralle auringonvalolle.

• Älä aseta mitään vettä sisältäviä esineitä (esim. maljakkoa) laitteen päälle, sillä tästä voi olla seurauksena tulipalo tai sähköisku.
• Älä altista tätä laitetta sateelle tai säilytä sitä veden lähettyvillä (esim. kylpyammeen, pesualtaan, keittiön lavuaarin tai pesukoneen lähellä, kosteassa kellarissa, uima-altaan reunalla tms.).

Jos laite kastuu vahingossa, irrota se verkkovirrasta ja ota välittömästi yhteyttä valtuutettuun jälleenmyyjään. Kytke laitteen sähköjohto aina irti pistorasiasta ennen laitteen puhdistamista.

• Älä ylikuormita pistorasioita tai jatkojohtoja, sillä tästä voi olla seurauksena tulipalo tai sähköisku.
• Virtajohdot tulee sijoittaa niin, että niiden päälle astuminen ei ole todennäköistä ja että niiden päälle tai viereen ei ole sijoittetu sellaisia esineitä, jotka voivat vaurioittaa niitä. Erityistä varovaisuutta tulee noudattaa johtojen päiden ja verkkolaitteiden kanssa sekä pistorasioiden läheisyydessä.
• Ota laite irti verkkovirrasta ja antennista tai kaapelijärjestelmästä ukonilmalla tai jos kukaan ei ole paikalla valvomassa laitteen toimintaa tai jos laitetta ei käytetä pitkään aikaan. Näin estät laitteen vaurioitumisen salamoinnin tai virtapiikkien vuoksi.

• Ennen kuin kytket virtajohdon verkkolaitteeseen, varmista, että verkkolaitteen jännite sopii käyttämääsi sähköverkkoon.

• Älä koskaan aseta minkäänlaisia metalliesineitä laitteen aukkoihin. Tämä saattaa aiheuttaa sähköiskun vaaran.

• Jotta voisit välttyä sähköiskuilta, älä milloinkaan kosketa tämän laitteen sisäosia. Laitteen saa avata vain valtuutettu huoltohenkilö.
• Aseta virtajohto aina tiiviisti paikoilleen. Kun irrotat virtajohdon, muista vetää pistokkeesta, ei johdosta. Älä kosketa virtajohtoa märillä käsillä.
• Jos laite ei toimi oikein - ja erityisesti, jos siitä kuuluu outoa ääntä tai se erittää omituista hajua:

- Irrota laite välittömästi verkkovirrasta ja ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Ota yhteyttä valtuutettuun huoltoliikkeeseen, jos aiot asentaa laitteen hyvin pölyiseen paikkaan, erittäin kuumaan, kylmään tai kostean paikkaan, sellaiseen paikkaan, jossa käytetään kemikaaleja tai jossa laitetta käytetään 24 tuntia vuorokaudessa (esim. lentokenttä tai rautatieasema). Jos et toimi näin, laite saattaa vaurioitua vakavasti.
• Käytä vain oikein maadoitettua pistoketta ja pistorasiaa.

- Väärä maadoitus voi aiheuttaa sähköiskun tai vaurioittaa laitetta. (Vain luokan I laite.)

• Koska laite kytketään irti verkkovirrasta vetämällä pistoke pois pistorasiasta, pistorasian tulee olla helposti käytettävissä.
• Älä anna lasten leikkiä tällä laitteella.
• Säilytä lisävarusteita (esim. akku) turvallisessa paikassa poissa lasten ulottuvilta.
• Älä asenna laitetta epävakaalle alustalle, esim. heiluvalle hyllylle, kaltevalle lattialle tai tärisevään paikkaan.
• Älä pudota laitetta tai altista sitä iskuille. Jos laite vaurioituu, irrota virtajohto ja ota yhteyttä huoltoliikkeeseen.
• Irrota pistoke pistorasiasta ja pyyhi tuote pehmeällä ja kuivalla liinalla. Älä käytä mitään kemikaaleja, esim. vahaa, bentseeniä, alkoholia, ohenteita, hyönteismyrkkjä, ilmanraikastimia, voiteluaineita tai puhdistusaineita. Nämä voivat vaurioittaa laitteen pintaa tai sen pintapainatuksia.
• Laitetta ei saa altistaa nesteille tai roiskeille.
• VAARA: VÄLTÄ TULIPALON VAARA PITÄMÄLLÄ TÄMÄ LAITE AINA KAUKANA KYNTTILÖISTÄ JA AVOTULESTA.
