INSTRUKCJA OBSŁUGI SPF-71E-W SAMSUNG

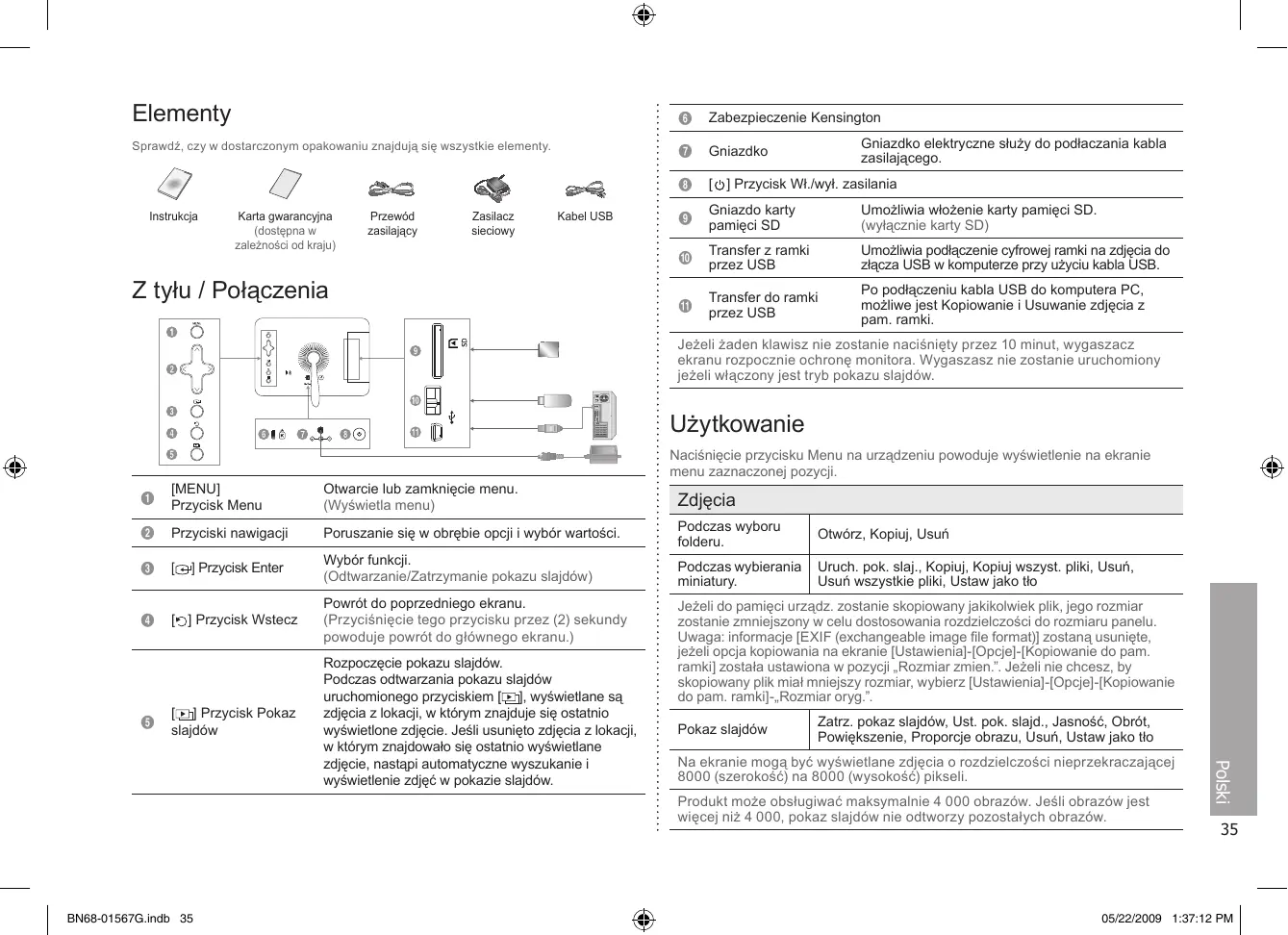

Sprawdź, czy w dostarczonym opakowaniu znajdują się wszystkie elementy.

Instrukcja

Karta gwarancyjna (dostępna w zależności od kraju)

Przewód zasilający

Zasilacz sieciowy

Kabel USB

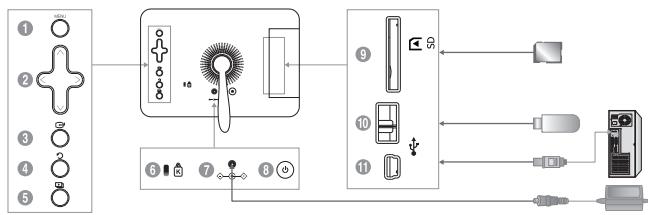

Z tyłu / Połączenia

1	[MENU]Przycisk Menu	Otwarcie lub zamknięcie menu.(Wyświetla menu)
2	Przyciski nawigacji	Poruszanie się w obrębie opcji i wybór wartości.
3	[◎] Przycisk Enter	Wybór funkcji.(Odtwarzanie/Zatrzymanie pokazu slajdów)
4	[◎] Przycisk Wstecz	Powrót do poprzedniego ekranu.(Przycisinięcie tego przycisku przez (2) sekundy powoduje powrót do głównego ekranu.)
5	[▶] Przycisk Pokaz slajdów	Rozpoczęcie pokazu slajdów.Podczas odtwarzania pokazu slajdów uruchomionego przyciskiem [▶], wyświetlane są zdjęcia z lokacji, w którym znajduje się ostatnio wyświetlone zdjęcie. Jeśli usunięto zdjęcia z lokacji, w którym znajdowało się ostatnio wyświetlane zdjęcie, nastąpi automatyczne wyszukanie i wyświetlenie zdjęć w pokazie slajdów.

6	Zabezpieczenie Kensington
7	Gniazdko	Gniazdko elektryczne służy do podłaczania kabla zasilającego.
8	[☐] Przycisk Wł./wył. zasilania
9	Gniazdo karty pamięci SD	Umożliwia włożenie karty pamięci SD.(wyłącznie karty SD)
10	Transfer z ramki przez USB	Umożliwia podłączenie cyfrowej ramki na zdjęcia do złącza USB w komputerze przy użyciu kabla USB.
11	Transfer do ramki przez USB	Po podłączeniu kabla USB do komputera PC, możliwe jest Kopiowanie i Usuwanie zdjęcia z pam. ramki.

Jeżeli żaden klawisz nie zostanie naciśnięty przez 10 minut, wygaszacz ekranu rozpocznie ochronę monitora. Wygaszasz nie zostanie uruchomiony jeżeli włączony jest tryb pokazu slajdów.

Użytkowanie

Naciśnięcie przycisku Menu na urządzeniu powoduje wyświetlenie na ekranie menu zaznaczonej pozycji.

Zdjęcia
Podczas wyboru folderu.	Otwórz, Kopiuj, Usuń
Podczas wybierania miniatury.	Uruch. pok. slaj., Kopiuj, Kopiuj wszyst. pliki, Usuń, Usuń wszystkie pliki, Ustaw jako tło
Jeżeli do pamięci urządz. zostanie skopiowany jakikolwiek plik, jego rozmiar zostanie zmniejszony w celu dostosowania rozdzielczości do rozmiaru panelu. Uwaga: informacje [EXIF (exchangeable image file format)] zostaną usunięte, jeżeli opcja kopiowania na ekranie [Ustawienia]-[Opcje]-[Kopiowanie do pam. ramki] została ustawiona w pozycji „Rozmiar zmien.”. Jeżeli nie chcesz, by skopiowany plik miał mniejszy rozmiar, wybierz [Ustawienia]-[Opcje]-[Kopiowanie do pam. ramki]„Rozmiar oryg.”.
Pokaz slajdów	Zatrz. pokaz slajdów, Ust. pok. slajd., Jasność, Obrót, Powiększenie, Proporcje obrazu, Usuń, Ustaw jako tło
Na ekranie mogą być wyświetlane zdjęcia o rozdzielczości nieprzekraczającej 8000 (szerokość) na 8000 (wysokość) pikseli.
Produkt może obsługiwać maksymalnie 4 000 obrazów. Jeśli obrazów jest więcej niż 4 000, pokaz slajdów nie odtworzy pozostałych obrazów.

Zegar
Data i godzina, Format czasu, Format daty, Rodzaj zegara

Ustawienia
Opcje	Język, Jasność, Autom. dop. zdj. portr., Kopiowanie do pam. ramki
Preferencje	Tryb uruchamiania, Wygaszacz ekranu, Tło strony głównej, Aut. wł./wył. obrazu
Aktual./Reset.	Aktualizacja firmware, Przywrócenie ustawień, Informacje o produkcie

Aktualizowanie sprzętu

Przygotowanie
•	Cyfrowa ramka na zdjęcia, Plik aktualizacji oprogramowania sprzętowego, Karta SD lub karta memory stick USB
Aktualizowanie
1	Odwiedź Centrum Pobierania (http://www.samsung.com) i pobierz oprogramowanie sprzętowe, wpisując nazwę modelu monitora.
2	Pobierz odpowiednie firmware, następnie rozpakuj je.
3	Plik (***.isp) należy rozpakować na kartę SD lub na urządzenie USB, które następnie należy podłączyć do Cyfrowej Ramki na zdjęcia.
4	Aby dokonać Aktualizacji firmware, wybierz [Ustawienia]→[Aktual./Reset.]→[Aktualizacja firmware].
5	Po zakończeniu aktualizacji, należy ponownie uruchomić Cyfrową Ramkę na zdjęcia.

Wersję oprogramowania firmowego można sprawdzić, wybierając [Ustawienia] →[Aktual./Reset.]→[Informacje o produkcie].

Rozwiązywanie problemów

Objawy	Przyczyny i postępowa
W pamięci ramki wciąż jest wolne miejsce, ale nie można skopiować więcej zdjęć.	Sprawdź połączenie produktu z urządzeniem zewnętrznym.Sprawdź czy działa po połączeniu komputerem.
Wyświetlenie następnego zdjęcia zajmuje trochę czasu.	Wyświetlenie pliku o dużej rozdzielczości lub rozmiarze zajmuje trochę czasu.

Parametry

Elementy		Parametry
Nazwa modelu		SPF-71E	SPF-71ES
Panel	Typ	TFT, 7 cali (17 cm) (Analog)
	Rozdzielczość	480 x 234
Obsługiwane formaty		JPEG (Format Progressive, CMYK JPEG nie jest obsługiwany).
Pamięć wbudowana		120 MB	1 GB
USB		Host (USB 1.1) / Podrzejne (USB 2.0)	Host (USB 2.0) / Podrzejne (USB 2.0)
Zasilanie	Klasyfikacja	Zewétrzny zasilacz prȩdu stałego (12V)
	Pobór mocy	Tryb normalny : 4.8 W Tryb niezasilany : poniȩjej 1 W
Ogólne	Wymiary (Szer. x Głęb x Wys.)	217.5 mm x 156.5 mm x 43 mm
	Waga	496.3 g

Konstrukcja produktu może się różnić w zależności od modelu, parametry mogą zostać zmienione w celu ulepszenia działania produktu bez powiadomienia.

Ważne instrukcje dotycząca bezpieczeństwa

OSTRZEŻENIE : RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM – NIE OTWIERAĆ

• NIE OTWIERAĆ POKRYWY (LUB OSŁONY TYLNEJ) – ISTNIEJE RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM. WEWNĄTRZ URZĄDZENIA NIE ZNAJDUJĄ SIĘ ŻADNE ELEMENTY OBSŁUGIWANE PRZEZ UŻYTKOWNIKA. WSZELKIE CZYNNOŚCI SERWISOWE MOGA WYKONYWAĆ WYŁĄCZNIE OSOBY WYKWALIFIKOWANE.
• Szczeliny i otwory w obudowie, w tym także znajdujące się na tylnej i dolnej ściance obudowy, mają na celu zapewnienie właściwej wentylacji urządzenia. Aby zapewnić niezawodną pracę urządzenia oraz zapobiec jego przegrzaniu, należy te szczeliny i otwory pozostawić odsłonięte.

- Nie zasłaniać szczelin i otworów tkaninami ani innymi materiałami.

- Nie blokować szczelin i otworów poprzez ustawienie urządzenia na łożku, sofie, dywanie lub innych podobnych powierzchniach.

- Nie ustawiać tego urządzenia w miejscach ciasnych, takich jak biblioteczki lub szafy wnękowe, chyba że ma ono zapewnioną prawidłową wentylację.

• Nie ustawiać tego urządzenia w pobliżu grzejnika lub na nim, bądź w miejscu wystawionym na bezpośrednie działanie promieniowania słonecznego.
• Nie ustawiać urządzenia w pobliżu przedmiotów wydzielających ciepło, takich jak świece, popielniczki, kadzidła, ani blisko gazów łatwopalnych i materiałów wybuchowych.
• Nie ustawiać na urządzeniu pojemników zawierających wodę, ponieważ może to prowadzić do zagrożenia pożarem lub porażeniem prądem elektrycznym.
• Nie wystawiać urządzenia na działanie deszczu lub innych źródeł wody i wilgoci (tzn. nie ustawiać go w pobliżu wanny, umywalki, zlewozmywaka, balii do prania, w wilgotnej piwnicy lub w pobliżu basenu itp.). W razie przypadkowego zamoczenia urządzenia należy odłączyć jego przewód zasilający od gniazdka sieciowego i bezzwołcznie skontaktować się z autoryzowanym sprzedawcą Przed przystąpieniem do czyszczenia urządzenia należy wyjąć z gniazdka sieciowego wtyczkę przewodu zasilającego urządzenie.
• Nie wolno przeciązać gniazdek sieciowych, przedłużaczy lub zasilaczy - może to prowadzić do zagrożenia pożarem lub porażenia prądem elektrycznym.

• Przewody zasilające należy poprowadzić w taki sposób, aby wyeliminować ryzyko deptania po nich lub ściśnięcia przez przedmioty ustawione na lub obok nich; należy zwrócić szczególną uwagę na odcinki przewodów od strony wtyczki, zasilacza oraz miejsce wyjścia przewodu z obudowy urządzenia.

• W celu ochrony urządzenia przed wyładowaniami atmosferycznymi lub w przypadku pozostawiania urządzenia bez obsługi na dłuższy czas, należy odłączyć przewód zasilający urządzenia od gniazdka sieciowego oraz odlączyć przewód antenowy lub sieci kablowej. Pozwoli to uchronić urządzenie przed uszkodzeniem wywołanym przez wyładowania atmosferyczne lub przepięcia sieciowe.

• Przed podłączeniem przewodu sieciowego do zasilacza prądu stałego należy sprawdzić, czy napięcie podane na zasilaczu jest zgodne z napięciem sieciowym.
• Nie wkładać żadnych metalowych przedmiotów do otworów w obudowie urządzenia. Może to prowadzić do porażenia prądem elektrycznym.
• Nie wolno dotykać elementów znajdujących się wewnątrz obudowy urządzenia, jeśli chce się uniknąć porażenia prądem elektrycznym. Do otwierania obudowy upoważnieni są wyłącznie wykwalifikowani technicy.
• Należy upewnić się, że wtyczka przewodu zasilającego została odpowiednio mocno włóżona do gniazdka sieciowego. Przy wyjmowaniu wtyczki przewodu sieciowego z gniazdka należy pociągnąć za wtyczkę, a nie za przewód do niej podłączony. Nie dotykać przewodu sieciowego mokrymi rękami.
• Jeżeli urządzenie nie pracuje normalnie - szczególnie wtedy, gdy wydaje ono nienaturalne dźwięki lub zapachy - należy bezzwłocznie odłączyć jego wtyczkę od gniazdka sieciowego i skontaktować się z autoryzowanym sprzedawcą lub serwisem.
• W przypadku ustawiania urządzenia w miejscach narażonych na działanie dużej ilości kurzu, wysokie lub niskie temperatury, wysoką wilgotność, substancje chemiczne, bądź w miejscach, gdzie urządzenie będzie pracowało przez 24 godziny na dobę, jak np. na lotniskach, dworcach kolejowych itp., należy przed jego instalacją skontaktować się z autoryzowanym serwisem. Niedopelnienie tego obowiązku może doprowadzić do poważnego uszkodzenia urządzenia.
• Należy korzystać wyłącznie z prawidłowo uziemionych wtyczek i gniazdek.

- Nieprawidłowo wykonane uziemienie może prowadzić do porażenia prądem elektrycznym lub uszkodzenia urządzenia. (Dotyczy tylko urządzeń Klasy I.)

• W celu odłączenia urządzenia od zasilania sieciowego należy wyciągnąć wtyczkę z gniazdka sieci zasilającej, dlatego wtyczka przewodu sieciowego powinna był łatwo dostępna i zapewniać możliwość szybkiego wyjęcia z gniazdka sieciowego.
• Nie należy pozwalać dzieciom opierać się o urządzenie.
• Akcesoria (baterie itp.) należy przechowywać w miejscu bezpiecznym, niedostępnym dla dzieci.
• Nie należy ustawiać urządzenia na niestabilnym podłożu, np. chwiejącej się półce, pochylej podłodze lub w miejscu narażonym na działanie drgań czy wibracji.
• Nie upuszczać urządzenia i chronić je przed wstrząsami. W przypadku uszkodzenia
• urządzenia należy odłączyć jego przewód zasilający i skontaktować się z serwisem.
• OSTRZEŻENIE – W CELU UNIKNIĘCIA POŻARU NALEŻY BEZWGLĘDNIE TRZYMAĆ WSZELKIE PRZEDMIOTY O OTWARTYM

PŁOMIENIU, NP. ŚWIECE, Z DALA OD URZĄDZENIA.
