MANUALE UTENTE SPF-71E-W SAMSUNG

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

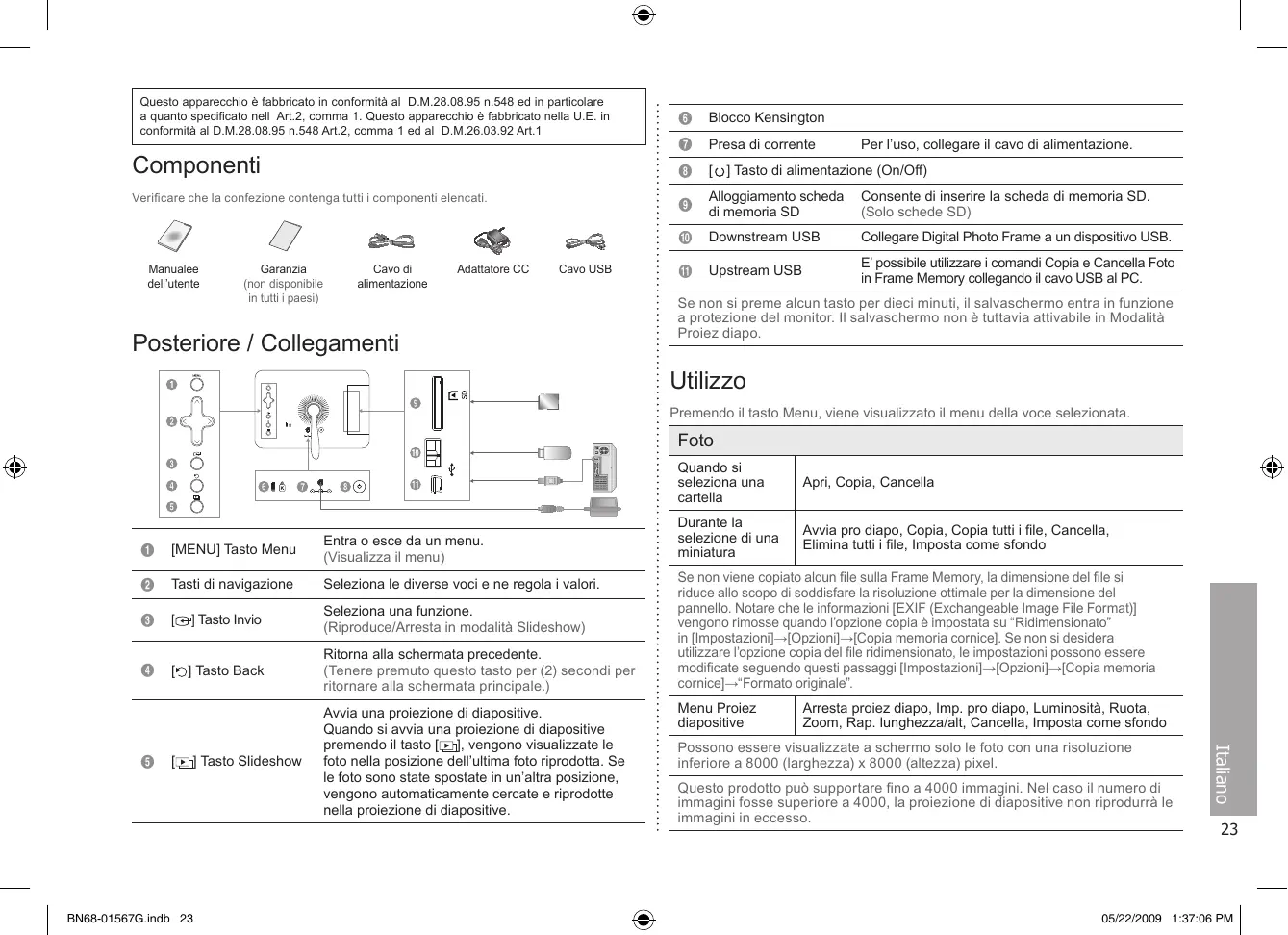

Componenti

Verificare che la confezione contenga tutti i componenti elencati.

Manualee dell'utente

Garanzia (non disponibile in tutti i paesi)

Cavo di alimentazione

Adattatore CC

Cavo USB

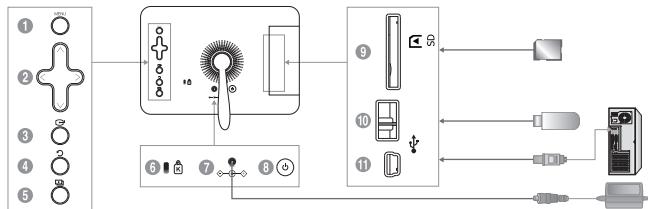

Posteriore / Collegamenti

1	[MENU] Tasto Menu	Entra o esce da un menu. (Visualizza il menu)
2	Tasti di navigazione	Seleziona le diverse voci e ne regola i valori.
3	[⊕] Tasto Invio	Seleziona una funzione. (Riproduce/Arresta in modalità Slideshow)
4	[⊖] Tasto Back	Ritorna alla schermata precedente. (Tenere premuto questo tasto per (2) secondi per ritornare alla schermata principale.)
5	[▶] Tasto Slideshow	Avvia una proiezione di diapositive. Quando si avvia una proiezione di diapositive premendo il tasto [▶], vengono visualizzate le foto nella posizione dell'ultima foto riprodotta. Se le foto sono state spostate in un'altra posizione, vengono automaticamente cercate e riprodotte nella proiezione di diapositive.

6	Blocco Kensington
7	Presa di corrente	Per l’uso, collegare il cavo di alimentazione.
8	[∅] Tasto di alimentazione (On/Off)
9	Alloggiamento scheda di memoria SD	Consente di inserire la scheda di memoria SD.(Solo schede SD)
10	Downstream USB	Collegare Digital Photo Frame a un dispositivo USB.
11	Upstream USB	E’ possibile utilizzare i comandi Copia e Cancella Foto in Frame Memory collegando il cavo USB al PC.

Se non si preme alcun tasto per dieci minuti, il salvaschermo entra in funzione a protezione del monitor. Il salvaschermo non è tuttavia attivabile in Modalità Proiez diapo.

Utilizzo

Premendo il tasto Menu, viene visualizzato il menu della voce selezionata.

Foto
Quando si seleziona una cartella	Apri, Copia, Cancella
Durante la selezione di una miniatura	Avvia pro diapo, Copia, Copia tutti i file, Cancella, Elimina tutti i file, Imposta come sfondo

Se non viene copiato alcun file sulla Frame Memory, la dimensione del file si riduce allo scopo di soddisfare la risoluzione ottimale per la dimensione del pannello. Notare che le informazioni [EXIF (Exchangeable Image File Format)] vengono rimosse quando l'opzione copia è impostata su "Ridimensionato" in [Impostazioni]→[Opzioni]→[Copia memoria cornice]. Se non si desidera utilizzare l'opzione copia del file ridimensionato, le impostazioni possono essere modificate seguendo questi passaggi [Impostazioni]→[Opzioni]→[Copia memoria cornice]→“Formato originale”.

Menu Proiez diapositive

Arresta proiez diapo, Imp. pro diapo, Luminosità, Ruota, Zoom, Rap. lunghezza/alt, Cancella, Imposta come sfondo

Possono essere visualizzate a schermo solo le foto con una risoluzione inferiore a 8000 (larghezza) x 8000 (altezza) pixel.

Questo prodotto può supportare fino a 4000 immagini. Nel caso il numero di immagini fosse superiore a 4000, la proiezione di diapositive non riprodurrà le immagini in eccesso.

Orologio
Data e ora, Formato orario, Formato data, Tipo orologio

Impostazioni
Opzioni	Lingua, Luminosità, Foto Auto portrait,Copia memoria cornice
Preferenza	Avvio modalità, Screen saver, Sfondo Home,Immagine auto On/Off
Aggiorna/Azzera	Aggiornamento firmware, Azzera impostazioni,Informazioni prodotto

Aggiornamento del firmware

Occorrente
• Digital Photo Frame, File di aggiornamento del firmware.,Collegare una scheda SD o una memory stick USB al PC
Updating
1	Visitare il Download Center (http://www.samsung.com) e scaricare il firmware ricercando il nome del modello.
2	Scaricare il firmware appropriato e decomprimerlo.
3	Copiare il file (***.isp) decompresso sulla scheda SD o sulla memory stick USB ed effettuare la connessione a Digital Photo Frame.
4	Selezionare [Impostazioni]→[Aggiorna/Azzera]→[Aggiornamento firmware] per l'aggiornamento firmware.
5	Al termine dell'aggiornamento, spegnere e riaccendere Digital Photo Frame.
La versione del firmware può essere verificata in [Impostazioni]→[Aggiorna/Azzera]→[Informazioni prodotto].

Risoluzione dei problemi

Sintomo	Cause e rimedi
Il dispositivo di memorizzazione esterno collegato al prodotto non viene riconosciuto.	Controllare i collegamenti tra il prodotto e il dispositivo di memorizzazione esterna. Controllarne il funzionamento dopo la connessione al PC.
Il passaggio alla foto successiva richiede qualche istante.	Se la risoluzione è alta oppure il file è di grandi dimensioni, la visualizzazione sullo schermo potrebbe richiedere qualche secondo.

Specifiche

Voci		Specifiche
Modello		SPF-71E	SPF-71ES
Pannello	Tipo	7 inch (17 cm) TFT (Analog)
	Risoluzione	480 x 234
Formati supportati		JPEG (Progressive,CMYK JPEG is not supported.)
Memoria incorporata		120 MB	1 GB
USB		Host (USB 1.1) / Periferica (USB 2.0)	Host (USB 2.0) / Periferica (USB 2.0)
Alimentazione	Gamma	Adattatore di corrente CC esterno (12 V)
	Consumo	Modalità normale : 4.8 WModalità spegnimento : inferiore a 1 W
Informazioni generali	Dimensioni (L x P x A)	217.5 mm x 156.5 mm x 43 mm
	Peso	496.3 g

La costruzione del prodotto potrebbe differire a seconda del modello e le specifiche sono soggette a modifica senza preavviso ai fini di un miglioramento delle prestazioni del prodotto.

Importanti istruzioni per la sicurezza

AVVISO : RISCHIO DI SCARICHE ELETTRICHE NON APRIRE.

• PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON È PRESENTE ALCUNA PARTE RIPARABILE DALL'UTENTE.IN CASO DI RIPARAZIONI RIVOLGERSI A PERSONALE QUALIFICATO.
• Le fessure e le aperture presenti sul telaio o nelle parti posteriore e inferiore garantiscono una ventilazione adeguata. Per assicurare il funzionamento corretto del prodotto e proteggerlo dal surriscaldamento, le fessure e le aperture non devono mai essere bloccate o coperte.
• Non coprire le fessure e le aperture con un panno o altri materiali.
• Non bloccare le fessure e le aperture posizionando il dispositivo sul letto, sul divano, su una coperta o su superfici analoghe.
• Non posizionare il dispositivo in uno spazio ristretto, quale ad esempio una libreria o un telaio incorporato, senza una ventilazione adeguata.
• Non posizionare il dispositivo vicino o sopra un radiatore o una valvola di regolazione del calore, né esporlo alla luce diretta del sole.
• Non posizionare sul dispositivo recipienti pieni d'acqua per evitare il rischio di incendio o scosse elettriche (vasi, ecc...).
• Non esporre il dispositivo alla pioggia né posizionarlo in luoghi con presenza di acqua (vasca da bagno, bacinella, lavello o lavatoio, pavimento bagnato, nei pressi di una piscina o in presenza di altre situazioni analoghe.). Se il dispositivo entra accidentalmente in contatto con l'acqua, scollegarlo e contattare immediatamente un rivenditore autorizzato. Estrarre il cavo di alimentazione dalla presa prima di eseguire la pulizia del prodotto.
• Non sovraccaricare la presa a parete, i cavi di prolunga o le altre prese utilizzate per non incorrere nel pericolo di incendio o scosse elettriche.
• I cavi di alimentazione devono essere posizionati in modo da non essere calpestati o schiacciati da oggetti collocati sopra o contro di essi, prestando particolare attenzione ai cavi in prossimità delle spine, delle prese uti lizzate e del punto in cui escono dall'unità.

• Per proteggere il dispositivo durante un temporale, o quando viene lasciato incustodito e inutilizzato per lunghi periodi di tempo, staccarlo dalla presa a parete e scollegare l'antenna o il sistema via cavo.
  Si evitano in questo modo danni all'unità provocati da fulmini o da picchi di corrente.

• Prima di collegare il cavo di alimentazione CA all'uscita dell'adattatore CC, accertarsi che l'indicazione di volt aggio presente sull'adattatore corrisponda al tipo di alimentazione elettrica locale.

• Non inserire alcuna parte metallica nelle aperture del dispositivo. Ciò può generare pericolo di scosse elettriche.
• Per evitare la formazione di scosse elettriche, non toccare mai le parti interne del dispositivo.

Il telaio del dispositivo deve essere aperto solo da un tecnico qualificato.

• Inserire saldamente il cavo di alimentazione. Quando si scollega il cavo di alimentazione, tenere la spina per estrarla dalla presa. Non toccare il cavo di alimentazione con le mani bagnate.
• Se il dispositivo non funziona correttamente, in particolare se si avverte la presenza di rumori o odori insoliti, scollegarlo immediatamente e contattare un rivenditore autorizzato o il centro di assistenza tecnica.
• Contattare il centro di assistenza autorizzato quando si installa il dispositivo in una posizione che presenta polvere eccessiva, temperature alte o basse, elevata umidità, sostanze chimiche o nel caso in cui l'unità sarà in funzione 24 ore al giorno, come negli aeroporti, nelle stazioni ferroviarie ecc. La mancata osservanza di questa precauzione può causare gravi danni al dispositivo.
• Usare solo una spina e una presa opportunamente collegata a massa.

- Una massa inadatta può causare scosse elettriche o danni alle apparecchiature. (Classe I solo attrezzatura.)

- Per scollegare l'apparecchio dall'alimentazione, estrarre la spina dalla presa di corrente.

- Non consentire ai bambini di giocare con il prodotto.

- Conservare gli accessori (batteria, ecc...) lontano dalla portata dei bambini.

- Non installare il prodotto su un supporto instabile od oscillante, un pavimento in pendenza o in un locale soggetto a vibrazioni.

- Non lasciare cadere il prodotto né fargli subire urti. Se il prodotto è danneggiato, spegnere l'unità, scollegare il cavo di alimentazione e contattare un centro assistenza.

- Scollegare il cavo di alimentazione dalla presa e pulire il prodotto con un panno morbido e asciutto. Non usare prodotti chimici quali cera, benzene, alcol, solventi, insetticidi, deodoranti per l'ambiente, lubrificanti o detergenti. Ciò può danneggiare l'aspetto o cancellare il testo stampato sul prodotto.

- Il dispositivo non deve essere esposto all'acqua.

• AVVISO - PER EVITARE INCENDI, TENERE CANDELE E ALTRE

FIAMME LIBERE LONTANO DA QUESTO PRODOTTO.
