SPF-71E-W - Cadre photo numérique SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cadre photo numérique
Marque	Samsung
Modèle	SPF-71E-W
Écran	7 pouces (17 cm) TFT analogique
Résolution d'écran	480 x 234 pixels
Formats d'image supportés	JPEG (hors Progressive JPEG et CMYK JPEG)
Mémoire interne	120 Mo
Ports USB	1 x USB hôte (1.1), 1 x USB périphérique (2.0)
Lecteur de carte	Carte mémoire flash (emplacement dédié)
Alimentation	Adaptateur secteur externe 12 V
Consommation électrique (normal)	4,8 W
Consommation électrique (veille)	Moins de 1 W
Dimensions (L x P x H)	217,5 x 156,5 x 43 mm
Poids	496,3 g
Fonctions principales	Diaporama, horloge, réglages, copie/suppression de photos, mise à jour firmware
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ventilation nécessaire ; éviter l'humidité et les sources de chaleur ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un centre agréé
Informations générales	Certification VCCI Classe B ; conception peut varier

FOIRE AUX QUESTIONS - SPF-71E-W SAMSUNG

Comment allumer et éteindre le cadre photo ?

Appuyez sur le bouton [⏻] Marche/Arrêt situé à l'arrière pour allumer ou éteindre l'appareil.

Comment insérer une carte mémoire ?

Insérez une carte mémoire flash compatible dans l'emplacement prévu à l'arrière (repère 9). Assurez-vous qu'elle est orientée correctement.

Comment afficher des photos en diaporama ?

Appuyez sur le bouton [⇨] Diaporama pour lancer un diaporama des photos stockées dans le dossier de la dernière photo consultée.

Comment copier des photos depuis un ordinateur ?

Connectez le cadre à un PC via le port USB ascendant (repère 11). Le cadre apparaît comme un disque amovible ; copiez ou supprimez des photos directement depuis l'ordinateur.

Que faire si une photo ne s'affiche pas ?

Vérifiez que le format est JPEG (pas Progressive ou CMYK) et que la résolution ne dépasse pas 8000x8000 pixels. Les fichiers trop volumineux peuvent ralentir l'affichage.

Comment régler la date et l'heure ?

Appuyez sur [MENU], sélectionnez Horloge, puis réglez la date, l'heure, le format et le type d'horloge à l'aide des boutons de navigation et de [⊕] pour valider.

Comment mettre à jour le micrologiciel ?

Téléchargez le fichier *.isp sur le site Samsung, copiez-le sur une carte SD ou clé USB, insérez-la dans le cadre, puis allez dans Paramètres > Màj/Réinit. > Màj micrologiciel. Redémarrez après la mise à jour.

Mon appareil ne reconnaît pas ma clé USB, pourquoi ?

Vérifiez que la clé USB est correctement connectée au port USB hôte (repère 10) et qu'elle fonctionne sur un ordinateur. Le cadre peut ne pas supporter tous les formats de stockage.

Comment nettoyer l'écran ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour essuyer délicatement l'écran et le boîtier. N'utilisez jamais de produits chimiques ou de liquides.

Que faire si l'écran reste noir ?

Assurez-vous que l'adaptateur secteur est branché et que la prise fonctionne. Si le problème persiste, essayez de redémarrer l'appareil en le débranchant puis rebranchant. Contactez un centre agréé si nécessaire.

MODE D'EMPLOI SPF-71E-W SAMSUNG

Digital Photo Frame user manual Manuel de l'utilisateur

Merci d'avoir acheté un produit Samsung.

Pour obtenir un service complet, veuillez enregistrer votre produit à:

www.samsung.com/register

Modèle ____ N° de série ____

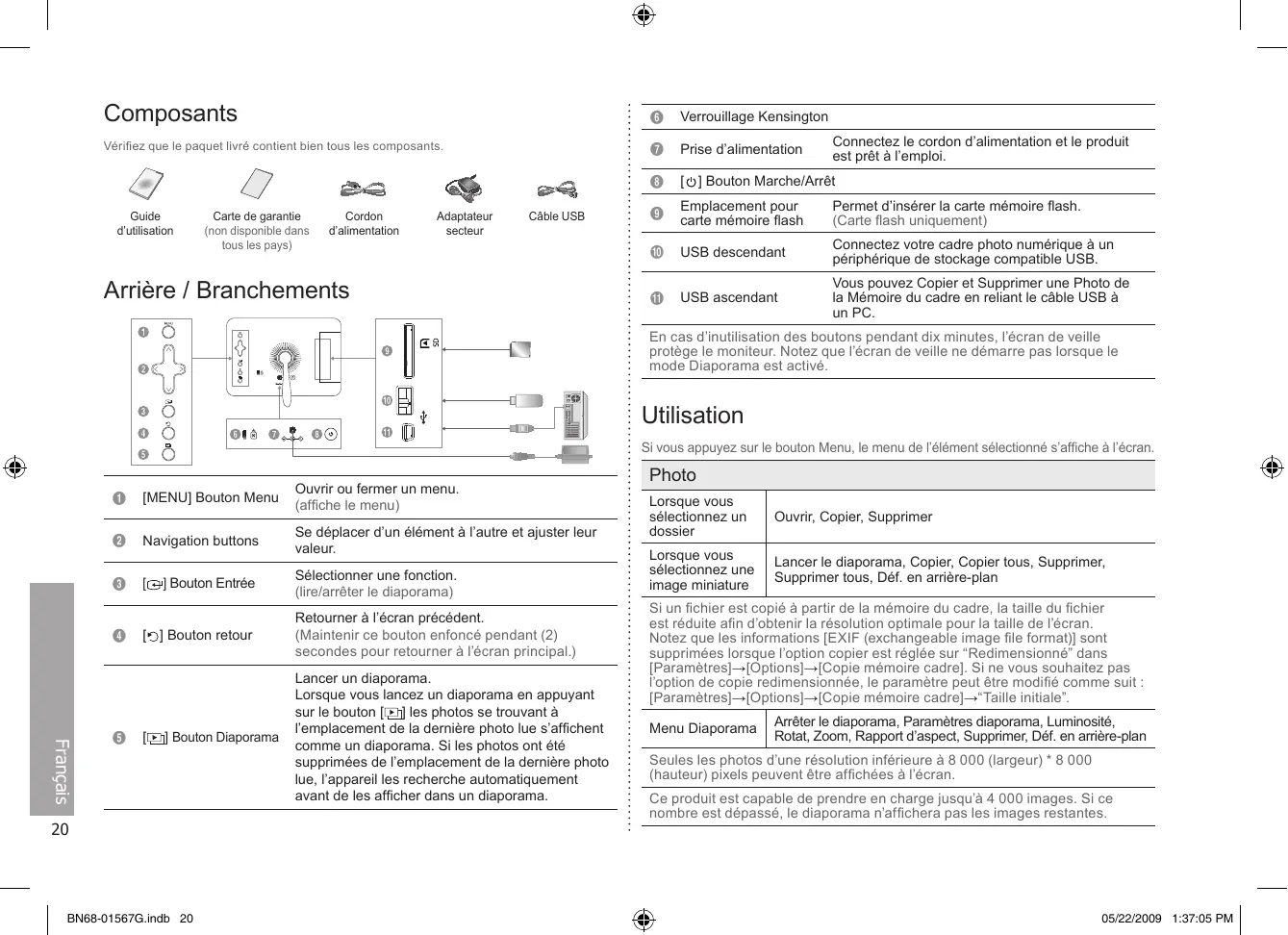

Components

Vérifiez que le paquet livré contient bien tous les composants.

Guide d'utilisation

Carte de garantie (non disponible dans tous les pays)

Cordon d'alimentation

Adaptateur secteur

Câble USB

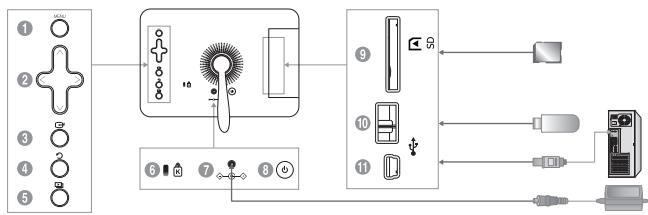

Arrière / Branchements

1	[MENU] Bouton Menu	Ouvrir ou fermer un menu.(affiche le menu)
2	Navigation buttons	Se déplacer d’un élément à l’autre et ajuster leur valeur.
3	[⊕] Bouton Entrée	Sélectionner une fonction.(lire/arrêter le diaporama)
4	[⊖] Bouton retour	Retourner à l’écran précédent.(Maintenir ce bouton enfoncé pendant (2) secondes pour retourner à l’écran principal.)
5	[⇨] Bouton Diaporama	Lancer un diaporama.Lorsque vous lancez un diaporama en appuyant sur le bouton [⇨] les photos se trouvant à l’emplacement de la dernière photo lue s’affichent comme un diaporama. Si les photos ont été supprimées de l’emplacement de la dernière photo lue, l’appareil les recherche automatiquement avant de les afficher dans un diaporama.

6	Verrouillage Kensington
7	Prise d'alimentation	Connectez le cordon d'alimentation et le produit est prêt à l'emploi.
8	[⏻] Bouton Marche/Arrêt
9	Emplacement pour carte mémoire flash	Permet d'insérer la carte mémoire flash.(Carte flash uniquement)
10	USB descendant	Connectez votre cadre photo numérique à un périphérique de stockage compatible USB.
11	USB ascendant	Vous pouvez Copier et Supprimer une Photo de la Mémoire du cadre en reliant le câble USB à un PC.

En cas d'inutilisation des boutons pendant dix minutes, l'écran de veille protège le moniteur. Notez que l'écran de veille ne démarre pas lorsque le mode Diaporama est activé.

Utilisation

Si vous appuyez sur le bouton Menu, le menu de l'élément sélectionné s'affiche à l'écran.


Lorsque vous sélectionnez un dossier	Ouvrir, Copier, Supprimer
Lorsque vous sélectionnez une image miniature	Lancer le diaporama, Copier, Copier tous, Supprimer, Supprimer tous, Déf. en arrière-plan
Si un fichier est copié à partir de la mémoire du cadre, la taille du fichier est réduite afin d'obtenir la résolution optimale pour la taille de l'écran. Notez que les informations [EXIF (exchangeable image file format)] sont supprimées lorsque l'option copier est réglée sur “Redimensionné” dans [Paramètres]→[Options]→[Copie mémoire cadre]. Si ne vous souhaitez pas l'option de copie redimensionnée, le paramètre peut être modifié comme suit : [Paramètres]→[Options]→[Copie mémoire cadre]→“Taille initiale”.
Menu Diaporama	Arrêter le diaporama, Paramètres diaporama, Luminosité, Rotat, Zoom, Rapport d'aspect, Supprimer, Déf. en arrière-plan
Seules les photos d'une résolution inférieure à 8 000 (largeur) * 8 000 (hauteur) pixels peuvent être affichées à l'écran.
Ce produit est capable de prendre en charge jusqu'à 4 000 images. Si ce nombre est dépassé, le diaporama n'affichera pas les images restantes.

Horloge

Date et heure, Format de l'heure, Format de date, Type d'horloge

Paramètres

Options	Langue, Luminosité, Adapt. auto portrait, Copie mémoire cadre
Préférence	Mode démarrage, Ecran de veille, Arrière-plan Accueil, Image auto. On/Off
Màj/Réinit.	Màj micrologiciel, Réinit. Param., Infos produit

Mise à jour du micrologiciel

Préparatifs
•	Cadre photo numérique, Fichier de mise à jour du microprogramme, Carte mémoire flash ou clé USB
Mise à jour
1	Accédez au centre de téléchargement (http://www.samsung.com) et téléchargez le micrologiciel en recherchant le nom du modèle.
2	Veuillez télécharger le micrologiciel approprié et décompressez-le.
3	Veuillez copier le fichier décompressé (***.isp) vers une carte mémoire SD ou vers une clé USB et connectez-vous au Cadre Photo Numérique.
4	Sélectionnez [Paramètres]→[Màj/Réinit.]→[Màj micrologiciel] pour la mise à jour du micrologiciel.
5	Lorsque la mise à jour est terminée, mettez le Cadre Photo Numérique hors puis sous tension.
La version du micrologiciel peut être vérifiée dans [Paramètres]→[Màj/Réinit.]→[Infos produit].

Résolution des problèmes

Symptômes	Causes et actions
Je me suis connecté à un périphérique externe mais il n'est pas reconnu.	Vérifiez les connexions entre le produit et le périphérique de stockage externe.Après l'avoir connecté à l'ordinateur, vérifiez s'il fonctionne.
L'affichage de la photo suivante nécessite un certain temps.	Lorsque la résolution est haute ou que le fichier est volumineux, l'image peut être un peu longue à s'afficher à l'écran.

Caractéristiques

Éléments		Caractéristiques
Nom du Modèle		SPF-71E	SPF-71ES
Ecran	Type	TFT 7 pouces (17 cm) (Analog)
	Résolution	480 x 234
Formats pris en charge		JPEG (Progressive JPEG et CMYK JPEG non pris en charge)
Mémoire intégrée		120 MB	1 GB
USB		hôte (USB 1.1) / périphérique (USB 2.0)	hôte (USB 2.0) / périphérique (USB 2.0)
Alimentation	Signalétique	Adaptateur secteur externe (12 V)
	Consommation	Mode normal : 4.8 WMode hors tension : moins de 1 W
Général	Dimensions(L x P x H)	217.5 mm x 156.5 mm x 43 mm(8.56 pouces x 6.16 pouces x 1.69 pouces)
	Poids	496.3 g (1.09 lb)

Le design du produit peut varier en fonction du modèle. Les spécifications peuvent être modifiées sans avis préalable en vue d'améliorer les performances du produit.

Consignes de sécurité importantes

AVERTISSEMENT : RISQUE D'ELECTROCUTION NE PAS OUVRIR

• POUR REDUIRE LES RISQUES D'ELECTROCUTION, NE RETIREZ PAS LE CAPOT (NI LE PANNEAU ARRIERE). A L'INTERIEUR DE L'APPAREIL, AUCUNE PIECE NE PEUT ETRE REPAREE PAR L'UTILISATEUR. POUR TOUT DEPANNAGE, ADRESSEZ-VOUS A UN SPECIALISTE.
• Les fentes et les ouvertures ménagées dans le boîtier ainsi qu'à l'arrière et au-dessous de l'appareil assurent la ventilation de ce dernier. Afin de garantir le bon fonctionnement de l'appareil et éviter les risques de surchauffe, ces fentes et ouvertures ne doivent être ni obstruées ni couvertes.

- Ne couvrez pas les fentes et les ouvertures avec un morceau de tissu ou tout autre objet.

- Ne les obstruez pas non plus en plaçant l'appareil sur un lit, un canapé, un tapis ou toute autre surface apparentée.

- Ne placez pas l'appareil dans un environnement clos tel qu'une bibliothèque ou une armoire encastrée, sauf si une ventilation adéquate est prévue.

• Ne placez pas l'appareil à proximité ou au-dessus d'un radiateur ou d'une bouche d'air chaud, de même que dans un endroit exposé à la lumière directe du soleil.
• Ne placez aucun récipient(vases etc.) d'eau sur l'appareil car cela représente un risque d'incendie ou de décharge électrique.
• N'exposez pas l'appareil à la pluie et ne le placez pas à proximité d'une source d'eau, par exemple une baignoire, un lavabo, un évier, un bac de lavage, un sous-sol humide, une piscine, etc. Si l'app areil vient à être mouillé par accident, débranchez-le et contactez immédiatement un revendeur agréé. Assurez-vous que le cordon d'alimentation est débranché avant de nettoyer le produit.
• Evitez de surcharger les prises murales, les rallonges et les prises mult iples car cela entraîne un risque d'incendie ou de décharge électrique.
• Les cordons d'alimentation doivent être déroulés de sorte qu'aucun objet placé sur ou contre eux ne les chevauche ou les pince. Accordez une attention particulière aux cordons au niveau des fiches, des prises et de la sortie de l'appareil.

• En cas d'orage, ou bien lorsque vous vous absentez ou n'utilisez pas votre appareil pendant une longue période, débranchez celui-ci de la prise murale et débranchez également le câble d'antenne ou le cordon de connexion au réseau câblé. Ces précautions éviteront que l'appareil ne soit endommagé par la foudre ou par des surtensions.

• Avant de raccorder le cordon d'alimentation CA à la prise de l'adaptateur CC, vérifiez que la tension indiquée sur ce dernier correspond bien à la tension délivrée par le réseau électrique local.

• N'insérez aucun objet métallique dans les ouvertures de l'appareil. vous risqueriez de recevoir une décharge électrique.
• Afin d'éviter tout risque d'électrocution, ne mettez jamais les doigts à l'intérieur de l'appareil. Seul un technicien qualifié est habilité à ouvrir le boîtier de l'appareil.
• Assurez-vous de bien brancher le cordon d'alimentation. Assurez-vous de bien tenir la prise en mainlorsque vous la débranchez. Ne touchez en aucune circonstance le cordon d'alimentation avec les mainsmouillées.
• Si l'appareil ne fonction ne pas normalement, en particulier s'il émet des odeurs oudes sons anormaux,débranchez-le immédiatement et contactez un revendeur ou un centre de dépannage agréé.
• Veillez à contacter un centre de services homologué lorsque vous installez votre téléviseur dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s'il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc. Si vous ne le faites pas, vous risquez d'endommager gravement votre téléviseur.
• Utiliser uniquement des prises correctement reliées à la terre.

- Un sol inadapté peut causer un choc électrique ou un incendie. (Appareils de CLASSE I uniquement.)

• Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.
• Utiliser uniquement des prises correctement reliées à la terre.
• Rangez les accessoires (batterie, etc.) dans un endroit sûr, hors de la portée des enfants.
• N'installez pas le produit sur une surface instable telle qu'une étagère chancelante, un sol non horizontal ou un endroit soumis à des vibrations.
• Ne faites ni tomber, ni subir de choc au produit. Si le produit est endommagé, déconnectez le cordon d'alimentation et contactez un centre de services.
• Débranchez le cordon d'alimentation de la prise secteur et essuyez le produit à l'aide d'un chiffon doux et sec. N'utilisez pas de produit chimique, tels que de la cire, du benzène, de l'alcool, du diluant, de l'insecticide, du désodorisant, du lubrifiant ou du détergent. Cela peut endommager l'aspect ou effacer l'impression sur l'appareil.
• L'appareil ne doit pas être exposé à l'humidité ni aux éclaboussures.
• AVERTISSEMENT - POUR ÉVITER TOUT RISQUE D'INCENDIE, VEILLEZ À GARDER CE PRODUIT LOIN DE BOUGIES OU D'AUTRES SOURCES DE FEU.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

VCCI Class B Notice
