РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPF-71E-W SAMSUNG

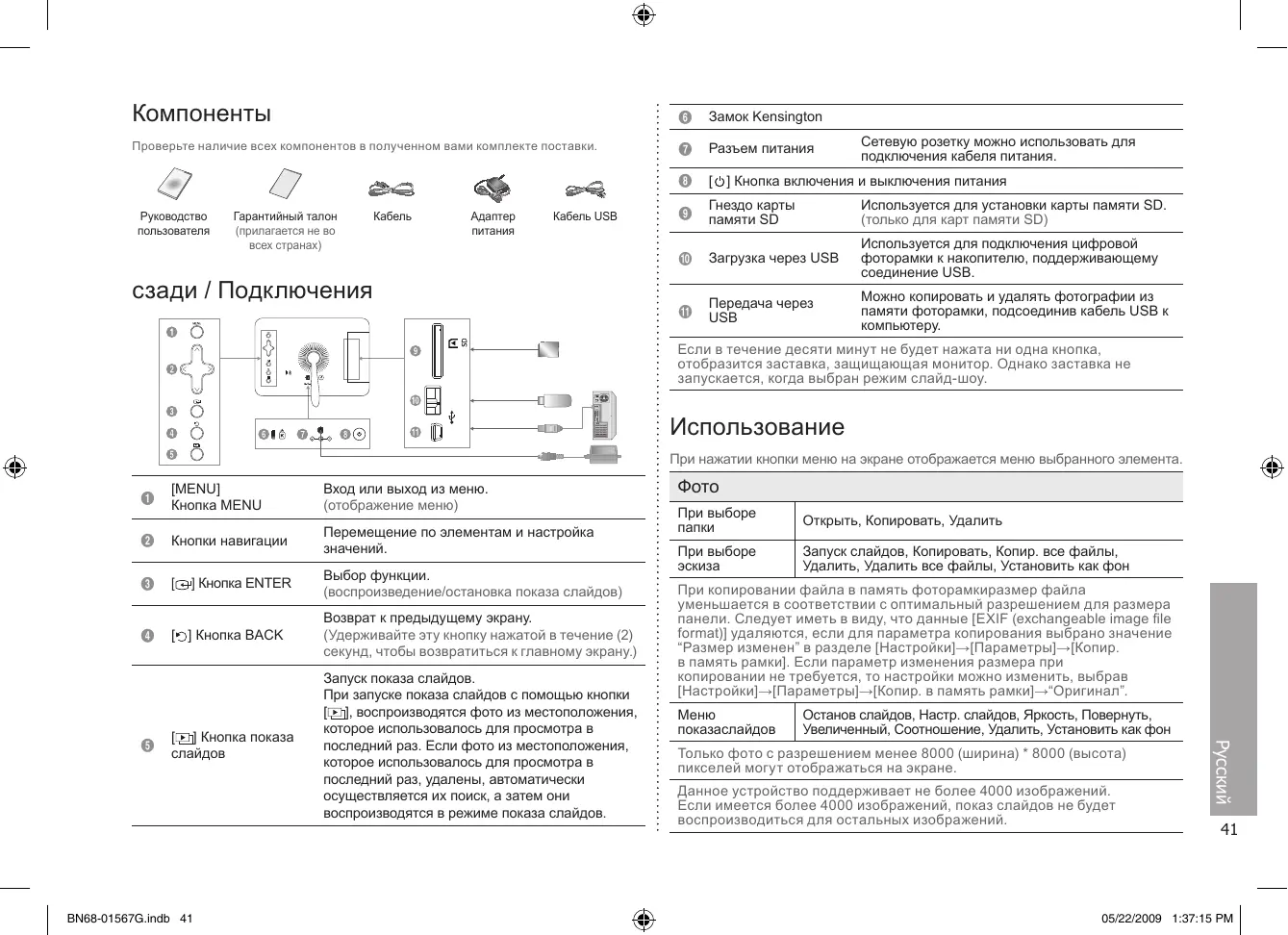

Проверьте наличие всех компонентов в полученном вами комплекте поставки.

Руководство пользователя

Гарантийный талон (прилагается не во всех странах)

Кабель

Адаптер питания

Кабель USB

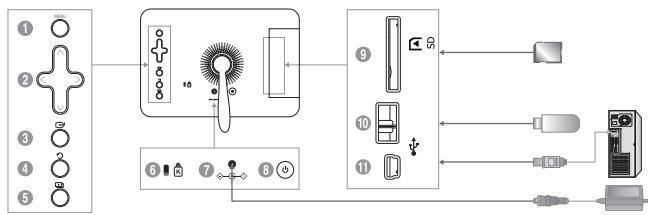

сзади / Подключения

1	[MENU]Кнопка MENU	Вход или выход из меню.(отображение меню)
2	Кнопки навигации	Перемещение по элементам и настройка значений.
3	[⇨] Кнопка ENTER	Выбор функции.(воспроизведение/остановка показа слайдов)
4	[⇨] Кнопка BACK	Возврат к предыдущему экрану.(Удерживайте эту кнопку нажатой в течение (2) секунд, чтобы возвратиться к главному экрану.)
5	[⇨] Кнопка показа слайдов	Запуск показа слайдов.При запуске показа слайдов с помощью кнопки [⇨], воспроизводятся фото из местоположения, которое использовалось для просмотра в последний раз. Если фото из местоположения, которое использовалось для просмотра в последний раз, удалены, автоматически осуществляется их поиск, а затем они воспроизводятся в режиме показа слайдов.

6	Замок Kensington
7	Разъем питания	Сетевую розетку можно использовать для подключения кабеля питания.
8	[☐] Кнопка включения и выключения питания
9	Гнездо карты памяти SD	Используется для установки карты памяти SD.(только для карт памяти SD)
10	Загрузка через USB	Используется для подключения цифровой фоторамки к накопителю, поддерживающему соединение USB.
11	Передача через USB	Можно копировать и удалять фотографии из памяти фоторамки, подсоединив кабель USB к компьютеру.

Если в течение десяти минут не будет нажата ни одна кнопка, отобразится заставка, защищающая монитор. Однако заставка не запускается, когда выбран режим слайд-шоу.

Использование

При нажатии кнопки меню на экране отображается меню выбранного элемента.

Фото
При выборе папки	Открыть, Копировать, Удалить
При выборе эскиза	Запуск слайдов, Копировать, Копир. все файлы, Удалить, Удалить все файлы, Установить как фон
При копировании файла в память фоторамкиразмер файла уменьшается в соответствии с оптимальный разрешением для размера панели. Следует иметь в виду, что данные [EXIF (exchangeable image file format)] удаляются, если для параметра копирования выбрано значение “Размер изменен” в разделе [Настройки]→[Параметры]→[Копир. в память рамки]. Если параметр изменения размера при копировании не требуется, то настройки можно изменить, выбрав [Настройки]→[Параметры]→[Копир. в память рамки]→“Оригинал”.
Меню показаслайдов	Останов слайдов, Настр. слайдов, Яркость, Повернуть, Увеличенный, Соотношение, Удалить, Установить как фон
Только фото с разрешением менее 8000 (ширина) * 8000 (высота) пикселей могут отображаться на экране.
Данное устройство поддерживает не более 4000 изображений. Если имеется более 4000 изображений, показ слайдов не будет воспроизводиться для остальных изображений.

Часы

Дата и время, Формат времени, Формат даты, Тип часов

Настройки

Параметры	Язык, Яркость, Автонастр.книжн.ориент.,Копир. в память рамки
Предп-е	Режим запуска, Экранная заставка,Фон домашней страницы, Вкл/Вык автоиз.
Обновить/Сброс	Обновление микропр., Сброс настроек,Информация о продукте

Обновление микропрограммы

Подготовка

Цифровая фоторамка, Файл обновления микропрограммы, Карта памяти SD или запоминающее устройство USB

Обновление

Посетите центр загрузки (http://www.samsung.com) и загрузите микропрограмму, выполнив поиск по названию модели.
2 Загрузите соответствующую микропрограмму и распакуйте ее.
Скопируйте и распакуйте файл (***.isp) либо на карту SD, либо
3 на запоминающее устройство USB и подсоедините к цифровой фоторамке.
Выберите [Настройки]→[Обновить/Сброс]→[Обновление микропр.] для обновления микропрограммы.
5 После завершения обновления выключите и снова включите цифровую фоторамку.

Версию микропрограммы можно узнать, выбрав [Настройки]→[Обновить/Сброс]→[Информация о продукте]

Устранение неисправностей

Признаки неисправностей	Причины и рекомендуемые действия
Подключено внешнее устройство хранения, но оно не распознается.	Проверьте правильность подключений устройства с внешним устройством хранения. Проверьте, работает ли устройство после подключения к компьютеру.
Для отображения следующей фотографии потребуется некоторое время.	Если установлено высокое разрешение или размер файла слишком большой, для его отображения потребуется некоторое время.

Технические характеристики

Элементы		Технические характеристики
Название Модели		SPF-71E	SPF-71ES
Панель	Тип	17 см (7 дюймов), TFT (аналоговая)
	Разрешение	480 x 234
Поддерживаемые форматы		JPEG (Прогрессивный формат, CMYK JPEG не поддерживается.)
Встроенная память		120 MB	1 GB
USB		сервер (USB 1.1) / устройство (USB 2.0)	сервер (USB 2.0) / устройство (USB 2.0)
Питание	Номинальное значение	Внешний адаптер постоянного тока (12 В)
	Мощность	Обычный режим : 4.8 WРежим отключения питания : при 1 W
Общие	Размеры (Ш x В x Д)	217.5 mm x 156.5 mm x 43 mm
	Be	496.3 g

Дизайн изделия зависит от модели, а характеристики изделия могут изменяться без предварительного уведомления с целью усовершенствования.

Важные правила техники безопасности

ОСТОРОЖНО : МЕРЫ ПРЕДОСТОРОЖНОСТИ

• ЧТОБЫ ИЗБЕЖАТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ОТКРЫВАЙТЕ КРЫШКУ (ЗАДНЮЮ КРЫШКУ). ВНУТРИ УСТРОЙСТВА НЕТ ЧАСТЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ПРОИЗВОДИТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ВСЕ ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ.
• Прорези и отверстия в корпусе и на задней или нижней панели предназначены для вентиляции. Для обеспечения надежной работы устройства и предотвращения его перегрева эти отверстия нельзя закрывать или препятствовать току воздуха.
• Не закрывайте прорези и отверстия тканью или другими материалами.
• Запрещается закрывать эти отверстия, помещая изделие на кровать, диван, подстилку или аналогичную поверхность.
• Не устанавливайте устройство внутри замкнутого объема, например, в книжном шкафу или во встроенном шкафу, если отсутствует надлежащая вентиляция.
• Не размещайте устройство около батареи или обогревателя или над ними, а также в местах, подверженных прямому солнечному свету.
• Не ставьте на устройство сосуды с жидкостями(вазы и т.п.), это может привести к возгоранию или поражению электрическим током.
• Не подвергайте устройство воздействию дождя и не ставьте его около воды (около ванны, умывальника, кухонной мойки, бака для мойки, на влажное основание или рядом с бассейном). Если устройство случайно становится влажным, отсоедините его от сети и немедленно обратитесь к авторизованному дилеру. Перед очисткой убедитесь в том, что шнур питания отключен от розетки.
• Во избежание поражения электрическим током и возникновения пожара запрещается подключать чрезмерную нагрузку к розеткам сети питания и удлинительным кабелям.
• Кабели питания следует прокладывать в местах, где на них невозможно будет наступить или передавить тяжелыми предметами. Особенное внимание нужно уделить вилкам, розеткам и местам соединения кабеля питания с устройством.
• Для защиты устройства во время грозы, или если оно длительное время не используется или оставляется без присмотра, отсоедините устройство от розетки и отсоедините антенну или кабельную систему. Такая мера предосторожности предотвратит повреждение изделия в результате попадания молнии или из-за скачков напряжения в сети питания.
  • Перед подсоединением кабеля питания переменного тока к адаптеру

постоянного тока убедитесь, что допустимое напряжение адаптера соответствует напряжению электрической сети.

• Не вставляйте металлические предметы в отверстия устройства. Это может привести к поражению электрическим током.
• Чтобы избежать поражения электрическим током, не дотрагивайтесь до внутренних деталей устройства. Корпус устройства должен открывать только квалифицированный специалист.
• Убедитесь, что шнур питания надежно зафиксирован в розетке. При отключении кабеля питания из электрической розетки тяните за вилку. Не прикасайтесь к кабелю питания мокрыми руками.
• При установке устройства в сильно запыленных местах, местах с высокой или низкой температурой, высокой влажностью, наличием химических веществ и там, где он работает 24 часа в сутки, например, в аэропортах, вокзалах и т.п., обязательно свяжитесь с авторизованным сервисным центром. Невыполнение этого требования может привести к серьезным повреждениям устройства.
• Используйте только заземленные по правилам штепсель и розетку.
• Неправильное заземление может вызвать электрический шок или повреждение оборудования. (Только для оборудования класса I.)
• Чтобы отключить устройство от электросети, следует извлечь вилку кабеля питания из розетки электропитания. Кабель питания при этом освободится для выполнения дальнейших действий.
• Не позволяйте детям висеть на устройстве.
• Храните принадлежности (батарейки и т.д.) в недоступном для детей месте.
• Не устанавливайте устройство на неустойчивую поверхность, например непрочную полку, наклонный пол или поверхность, подверженную вибрации.
• Не бросайте и не подвергайте устройство ударам. При повреждении устройства отсоедините кабель питания и обратитесь в сервисный центр.
• Отключите шнур питания от сетевой розетки и протрите изделия мягкой, сухой тканью. Не используйте химические средства, например, парафин, бензин, спирт, растворители, инсектициды, освежитель воздуха, смазку или моющие средства. Это может привести к повреждению устройства или стиранию надписи на устройстве.
• Не подвергайте устройство воздействию воды.
• ОСТОРОЖНО- ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ НИКОГДА НЕ РАСПОЛАГАЙТЕ СВЕЧИ ИЛИ ДРУГИЕ ИСТОЧНИКИ ОТКРЫТОГО
  ОГНЯ РЯДОМ С ДАННЫМ ИЗДЕЛИЕМ.
