INSTRUKCJA OBSŁUGI SPF71ES SAMSUNG

Sprawdź, czy w dostarczonym opakowaniu znajdują się wszystkie elementy.

Instrukcja Karla gwarancyjna

(dostępna w

zależności od kraju)

Przewód

zasilający

sleciowy

Kabel USBZasilacz

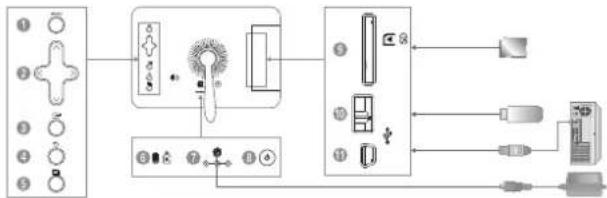

Z tyłu / Połączenia

①

[MENU]

Przycisk Menu

Otwarcie lub zamknięcie menu.

(Wyświetla menu)

②

Przyciski nawigacji Poruszanie się w obrębie opcji i wybór wartości.

③

[+] Przycisk Enter

Wybór funkcji.

(Odtwarzanie/Zatrzymanie pokazu slajdów)

4

[Przycisk Wstecz

Powrót do poprzedniego ekranu.

(Przyciśnięcie tego przycisku przez (2) sekundy powoduje powrót do głównego ekranu.)

5

[ ]Przycisk Pokaz slajdów

Rozpoczęcie pokazu slajdów.

Podczas odtwarzania pokazu slajdów uruchomionego przyciskiem [ ] wyświetlane są zdjęcia z lokacji, w którym znajduje się ostatnio wyświetlone zdjęcie. Jeśli usunięto zdjęcia z lokacji, w którym znajdowało się ostatnio wyświetlane zdjęcie, nastąpi automatyczne wyszukanie i wyświetlenie zdjęć w pokazie słajdów.

6 Zabezpieczenie Kensington

7

Gniazdko Gniazdko elektryczne służy do podłączania kabla zasilającego.

8

[∅Przycisk Wł./wył. zasilania

9

Gniazdo kartypamięci SD	Umożliwia włożenie karty pamięci SD.(wyłącznie karty SD)
Transfer z ramkiprzez USB	Umożliwia podłączenie cyfrowej ramki na zdjęcia do złącza USB w komputerze przy użyciu kabla USB.
Transfer do ramkiprzez USB	Po podłączeniu kabla USB do komputera PC, możliwe jest Kopiowanie i Usuwanie zdjęcia z pam. ramki.

10

Jeżeli żaden klawisz nie zostanie naciśnięty przez 10 minut, wygaszacz ekranu rozpocznie ochronę monitora. Wygaszasz nie zostanie uruchomiony jeżeli włączony jest tryb pokazu slajdów.

Użytkowanie

Naciśnięcie przycisku Menu na urządzeniu powoduje wyświetlenie na ekranie menu zaznaczonej pozycji.

Zdjęcia

Podczas wyboru folderu.	Otwórz, Kopiuj, Usuń
Podczas wybierania miniatury.	Uruch. pok. slaj., Kopiuj, Kopiuj wszyst. pliki, Usuń, Usuń wszystkie pliki, Ustaw jako tło
Jeżeli do pamięci urządz. zostanie skopiowany jakikołwiek plik, jego rozmiar zostanie zmniejszony w celu dostosowania rozdzielczości do rozmiaru panelu. Uwaga: informacje [EXIF (exchangeable image file format)] zostaną usunięte, jeżeli opcja kopiowania na ekranie [Ustawienia]-[Opcje]-[Kopiowanie do pam. ramki] została ustawiona w pozycji „Rozmiar zmien”. Jeżeli nie chcesz, by skopiowany plik miał mniejszy rozmiar, wybierz [Ustawienia]-[Opcje]-[Kopiowanie do pam. ramki]-„Rozmiar oryg.”
Pokaz slajdów	Zatrz. pokaz slajdów, Ust. pok. slajd., Jasność, Obrót, Powiększenie, Proporcje obrazu, Usuń, Ustaw jako tło
Na ekranie mogą być wyświetlane zdjęcia o rozdzielczości nieprzekraczającej 8000 (szerokość) na 8000 (wysokość) pikseli.
Produkt może obsługiwać maksymalnie 4 000 obrazów. Jeśli obrazów jest więcej niż 4 000, pokaz slajdów nie odtworzy pozostałych obrazów.

Zegar

Data i godzina, Format czasu, Format daty, Rodzaj zegara

Ustawienia
Opcje	Język, Jasność, Autom. dop. zdj. portr., Kopiowanie do pam. ramki
Preferencje	Tryb uruchamiania, Wygaszacz ekranu, Tło strony głównej, Aut. wł./wył. obrazu
Aktual./Reset.	Aktualizacja firmware, Przywrócenie ustawień, Informacje o produkcie

Aktualizowanie sprzętu

Przygotowanie
•	Cyfrowa ramka na zdjęcia, Plik aktualizacji oprogramowania sprzętowego, Karta SD lub karta memory stick USB
Aktualizowanie
1	Odwiedź Centrum Pobierania (http://www.samsung.com) i pobierz oprogramowanie sprzętowe, wpisując nazwę modelu monitora.
2	Pobierz odpowiednie firmware, następnie rozpakuj je.
3	Plik (***.isp) należy rozpakować na kartę SD lub na urządzenie USB, które następnie należy podłączyć do Cyfrowej Ramki na zdjęcia.
4	Aby dokonać Aktualizacji firmware, wybierz [Ustawienia]→[Aktual./Reset.]→[Aktualizacja firmware].
5	Po zakończeniu aktualizacji, należy ponownie uruchomić Cyfrową Ramkę na zdjęcia.
Wersję oprogramowania firmowego można sprawdzić, wybierając [Ustawienia]→[Aktual./Reset.]→[Informacje o produkcie].

Rozwiązywanie problemów

Objawy Przyczyny i postępowa
W pamięci ramki wciąż jest wolne miejsce, ale nie można skopiować więcej zdjęć.	Sprawdź połączenie produktu z urządzeniem zewnętrznym.Sprawdź czy działa po połączeniu komputerem.
Wyświetlenie następnego zdjęcia zajmuje trochę czasu.	Wyświetlenie pliku o dużej rozdzielczości lub rozmiarze zajmuje trochę czasu.

Parametry

Elementy Parametry
Nazwa modelu SPF-71E SPF-71ES
Panel	Typ TFT, 7 cali (17 cm) (Analog)
	Rozdzielczość 480 x 234
Obsługiwane formaty		JPEG (Format Progressive, CMYK JPEG nie jest obsługiwany).
Pamięć wbudowana 120 MB 1 GB
USB		Host (USB 1.1) / Podrzejne (USB 2.0)	Host (USB 2.0) / Podrzejne (USB 2.0)
Zasilanie	Klasyfikacja Zewnej trzny zasilacz prądu stałego (12V)
	Pobór mocy	Tryb normalny : 4.8 W Tryb niezasilany : poniżej 1 W
Ogólne	Wymiary (Szer. x Głęb x Wys.)	217.5 mm x 156.5 mm x 43 mm
	Waga 496.3 g

Konstrukcja produktu może się różnic w zależności od modelu, parametry mogą zostać zmienione w celu ulepszenia działania produktu bez powiadomienia.

Ważne instrukcje dotycząca bezpieczeństwa

OSTRZEŻENIE : RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM – NIE OTWIERAĆ

NIE OTWIERAĆ POKRYWY (LUB OSŁONY TYLNEJ) – ISTNIEJE RYZYKO • PORAŻENIA PRĄDEM ELEKTRYCZNYM. WEWNĄTRZ URZĄDZENIA NIE ZNAJDUJA SIE ŻADNE ELEMENTY OBSŁUGIWANE PRZEZ UŻYTKOWNIKA. WSZELKIE CZYNNOŚCI SERWISOWE MOGA WYKONYWAĆ WYŁĄCZNIE OSOBY WYKWALIFIKOWANE.

• Szczeliny i otwory w obudowie, w tym także znajdujące się na tylnej i dolnej ściance obudowy, mają na celu zapewnienie właściwej wentylacji urządzenia. Aby zapewnić niezawodną pracę urządzenia oraz zapobiec jego przegrzaniu, należy te szczeliny i otwory pozostawić odstonięte.
• Nie zasłaniać szczelin i otworów tkaninami ani innymi materialami.
• Nie blokować szczelin i otworów poprzez ustawienie urządzenia na łożku, sofie, dywanie lub innych podobnych powierzchniach.
• Nie ustawiać tego urządzenia w miejscach ciasnych, takich jak biblioteczki lub szafy wnękowe, chyba że ma ono zapewnioną prawidłową wentylację.
• Nie ustawiać tego urządzenia w pobliżu grzejnika lub na nim, bądź w miejscu wystawionym na bezpośrednie działanie promieniowania słonecznego.
• Nie ustawiać urządzenia w pobliżu przedmiotów wydzielających ciepło, takich jak świece, popielniczki, kadzidła, ani blisko gazów łatwopalnych i materiałów wybuchowych.
• Nie ustawiać na urządzeniu pojemników zawierających wodę, ponieważ może to prowadzić do zagrożenia pożarem lub porażeniem prądem elektrycznym.
• Nie wystawiać urządzenia na działanie deszczu lub innych źródeł wody i wilgoci (trzn. nie ustawiać go w pobliżu wanny, umywalki, zlewozmywaka, balii do prania, w wilgotnej piwnicy lub w pobliżu basenu itp.). W razie przypadkowego zamoczenia urządzenia należy odłączyć jego przewód zasilający od gniazdka sieciowego i bezzwołcznie skontaktować się z autoryzowanym przedawcą. Przed przystąpieniem do czyszczenia urządzenia należy wyjąć z gniazdka sieciowego wtyczkę przewodu zasilającego urządzenie.
• Nie wolno przeciązać gniazdek sieciowych, przedłużaczy lub zasilaczy - może to prowadzić do zagrożenia pożarem lub porażenia prądem elektrycznym.

• Przewody zasilające należy poprowadzić w taki sposób, aby wyeliminować ryzyko deptania po nich lub ściśnięcia przez przedmioty ustawione na lub obok nich; należy zwrócić szczególnie uwagę na odcinki przewodów od strony wtyczki, zasilacza oraz miejsce wyjścia przewodu z obudowy urządzenia.

• W celu ochrony urządzenia przed wyładowaniami atmosferycznymi lub w przypadku pozostawiania urządzenia bez obsługi na dłuższy czas, należy odłączyć przewód zasilający urządzenia od gniazdka sieciowego oraz odłączyć przewód antenowy lub sieci kablowej. Pozwoli to uchronić urządzenie przed uszkodzeniem wywołanym przez wyładowania atmosferyczne lub przepieżcie sieciowe.

• Przed podłączeniem przewodu sieciowego do zasilacza prądu stałego należy sprawdzić, czy napięcie podane na zasilaczu jest zgodne z napięciem sieciowym. Nie wkładać żadnych metalowych przedmiotów do otworów w obudowie • urządzenia. Może to prowadzić do porażenia prądem elektrycznym.
• Nie wolno dotykać elementów znajdujących się wewnątrz obudowy urządzenia, jeśli chce się uniknąć porażenia prądem elektrycznym. Do otwierania obudowy upoważnieni są wyłącznie wykwalifikowani technicy.
• Należy upewnić się, że wtyczka przewodu zasilającego została odpowiednio mocno włożona do gniazdka sieciowego. Przy wyjmowaniu wtyczki przewodu sieciowego z gniazdka należy pociągnąć za wtyczkę, a nie za przewód do niej podłączony. Nie dotykać przewodu sieciowego mokrymi rękami.
• Jeżeli urządzenie nie pracuje normalnie - szczególnie wtedy, gdy wydaje ono nienaturalne dźwięki lub zapachy - należy bezzwłocznie odłączyć jego wtyczkę od gniazdka sieciowego i skontaktować się z autoryzowanym sprzedawcą lub serwisem.
• W przypadku ustawiania urządzenia w miejscach narażonych na działanie dużej ilości kurzu, wysokie lub niskie temperatury, wysoką wilgotność, substancje chemiczne, bądź w miejscach, gdzie urządzenie będzie pracowało przez 24 godziny na dobę, jak np. na lotniskach, dworcach kolejowych itp., należy przed jego instalacją skontaktować się z autoryzowanym serwisem. Niedopelnienie tego obowiązku może doprowadzić do poważnego uszkodzenia urządzenia.
• Należy korzystać wyłącznie z prawidłowo uziemionych wtyczek i gniazdek. - Nieprawidłowo wykonane uziemienie może prowadzić do porażenia prądem elektrycznym lub uszkodzenia urządzenia. (Dotyczy tylko urządzeń Klasy I.)
• W celu odłączenia urządzenia od zasilania sieciowego należy wyciągnąć wtyczkę z gniazdka sieci zasilającej, dlatego wtyczka przewodu sieciowego powinna był łatwo dostępna i zapewniać możliwość szybkiego wyjęcia z gniazdka sieciowego.
• Nie należy pozwalać dzieciom opierać się o urządzenie.
• Akcesoria (baterie itp.) należy przechowywać w miejscu bezpiecznym, niedostępnym dla dzieci.
• Nie należy ustawiać urządzenia na niestabilnym podłożu, np. chwiejącej się półce, pochylej podłodze lub w miejscu narażonym na działanie drgań czy wibracji.
• Nie upuszczać urządzenia i chronić je przed wstrząsami. W przypadku uszkodzenia
• urządzenia należy odłączyć jego przewód zasilający i skontaktować się z serwisem.
• OSTRZEŻENIE – W CELU UNIKNIĘCIA POŻARU NALEŻY BEZWGLĘDNIE TRZYMAĆ WSZELKIE PRZEDMIOTY O OTWARTYM PŁOMIENIU, NP. ŚWIECE, Z DALA OD URZĄDZENIA.
