Τύπος προϊόντος	Ψηφιακή κορνίζα φωτογραφιών
Μάρκα	Samsung
Μοντέλο	SPF71ES
Οθόνη	TFT 7 ιντσών (17 cm)
Ανάλυση οθόνης	480 x 234 pixels
Υποστηριζόμενες μορφές φωτογραφιών	JPEG (Δεν υποστηρίζονται JPEG progressive και CMYK)
Εσωτερική μνήμη	1 GB
Συνδεσιμότητα USB	USB 2.0 host (για USB sticks) και συσκευή (για υπολογιστή)
Τροφοδοσία	Εξωτερικός μετασχηματιστής 12 V
Κατανάλωση ρεύματος (κανονική λειτουργία)	4,8 W
Κατανάλωση ρεύματος (εκτός τάσης)	Λιγότερο από 1 W
Διαστάσεις (Μ x Β x Υ)	217,5 x 156,5 x 43 mm
Βάρος	496,3 g
Κύριες λειτουργίες	Παρουσίαση εικόνων slide show, ρολόι, ρυθμίσεις φωτεινότητας, περιστροφή, ζουμ, αντιγραφή/διαγραφή φωτογραφιών, ενημέρωση firmware, κλειδαριά Kensington
Εξωτερικές συσκευές αποθήκευσης	Κάρτα μνήμης flash (SD, κ.λπ.) και USB stick
Ενημέρωση firmware	Λήψη από Samsung.com, αντιγραφή σε κάρτα ή USB stick, ενημέρωση μέσω του μενού
Κλείδωμα ασφαλείας	Θέση για κλειδαριά Kensington
Συντήρηση και καθαρισμός	Μαλακό στεγνό πανί· μη χρησιμοποιείτε χημικά (βενζόλιο, οινόπνευμα, κ.λπ.)
Ηλεκτρική ασφάλεια	Χρήση γειωμένης πρίζας· μην εκθέτετε σε υγρασία· μην φράζετε τις οπές εξαερισμού
Επισκευασιμότητα	Από εξειδικευμένο τεχνικό. Επικοινωνήστε με εξουσιοδοτημένο κέντρο σέρβις Samsung

Συχνές ερωτήσεις - SPF71ES SAMSUNG

Πώς ξεκινάω μια παρουσίαση slide show;

Πατήστε το κουμπί Παρουσίαση (βέλος προς τα πάνω) για να ξεκινήσει η παρουσίαση των φωτογραφιών που βρίσκονται στον τελευταίο φάκελο που διαβάστηκε. Μπορείτε επίσης να επιλέξετε μια μικρογραφία φωτογραφίας από το μενού και να επιλέξετε 'Έναρξη παρουσίασης'.

Ποιες μορφές φωτογραφιών υποστηρίζονται;

Η κορνίζα υποστηρίζει τη μορφή JPEG. Οι μορφές JPEG progressive και CMYK δεν υποστηρίζονται.

Πώς αντιγράφω φωτογραφίες από υπολογιστή;

Συνδέστε την κορνίζα σε υπολογιστή μέσω του καλωδίου USB (θύρα USB uplink). Οι φωτογραφίες μπορούν να αντιγραφούν και να διαγραφούν από την εσωτερική μνήμη της κορνίζας. Μπορείτε επίσης να αντιγράψετε από USB stick ή κάρτα μνήμης.

Πώς ενημερώνω το firmware;

Κατεβάστε το αρχείο ενημέρωσης (.isp) από τον ιστότοπο της Samsung. Αντιγράψτε το σε μια κάρτα μνήμης ή ένα USB stick, τοποθετήστε το στην κορνίζα και πηγαίνετε στις Ρυθμίσεις > Ενημ./Επαναφ. > Ενημέρωση υλικολογισμικού.

Τι κάνω αν η κορνίζα δεν αναγνωρίζει το USB stick μου;

Ελέγξτε τις συνδέσεις. Βεβαιωθείτε ότι το USB stick είναι διαμορφωμένο σε FAT32 και λειτουργεί σε υπολογιστή. Η κορνίζα υποστηρίζει USB 2.0 sticks.

Πώς ρυθμίζω το ρολόι;

Πατήστε Μενού, στη συνέχεια επιλέξτε Ρολόι. Εκεί μπορείτε να ρυθμίσετε την ημερομηνία, την ώρα, τη μορφή ώρας και τον τύπο εμφάνισης του ρολογιού.

Πώς διαγράφω όλες τις φωτογραφίες;

Στο μενού Φωτογραφία, επιλέξτε μια μικρογραφία εικόνας και στη συνέχεια επιλέξτε Διαγραφή όλων. Προσοχή, αυτή η ενέργεια διαγράφει όλες τις φωτογραφίες από την τρέχουσα θέση (εσωτερική μνήμη, κάρτα μνήμης ή USB stick).

Μπορώ να χρησιμοποιήσω κάρτα μνήμης SD;

Ναι, η κορνίζα διαθέτει υποδοχή για κάρτα μνήμης flash (συμβατή με SD, SDHC, κ.λπ.). Τοποθετήστε την κάρτα στην υποδοχή στο πίσω μέρος.

Πώς ρυθμίζω τη φωτεινότητα;

Κατά τη διάρκεια μιας παρουσίασης, πατήστε Μενού και επιλέξτε Φωτεινότητα. Μπορείτε επίσης να ρυθμίσετε τη φωτεινότητα στις Ρυθμίσεις > Επιλογές > Φωτεινότητα.

Τι κάνω αν η οθόνη παραμένει μαύρη;

Ελέγξτε ότι ο μετασχηματιστής είναι σωστά συνδεδεμένος και ότι η κορνίζα είναι ενεργοποιημένη (κουμπί On/Off). Εάν η προστασία οθόνης είναι ενεργοποιημένη, πατήστε οποιοδήποτε κουμπί για απενεργοποίηση. Εάν το πρόβλημα παραμένει, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις.

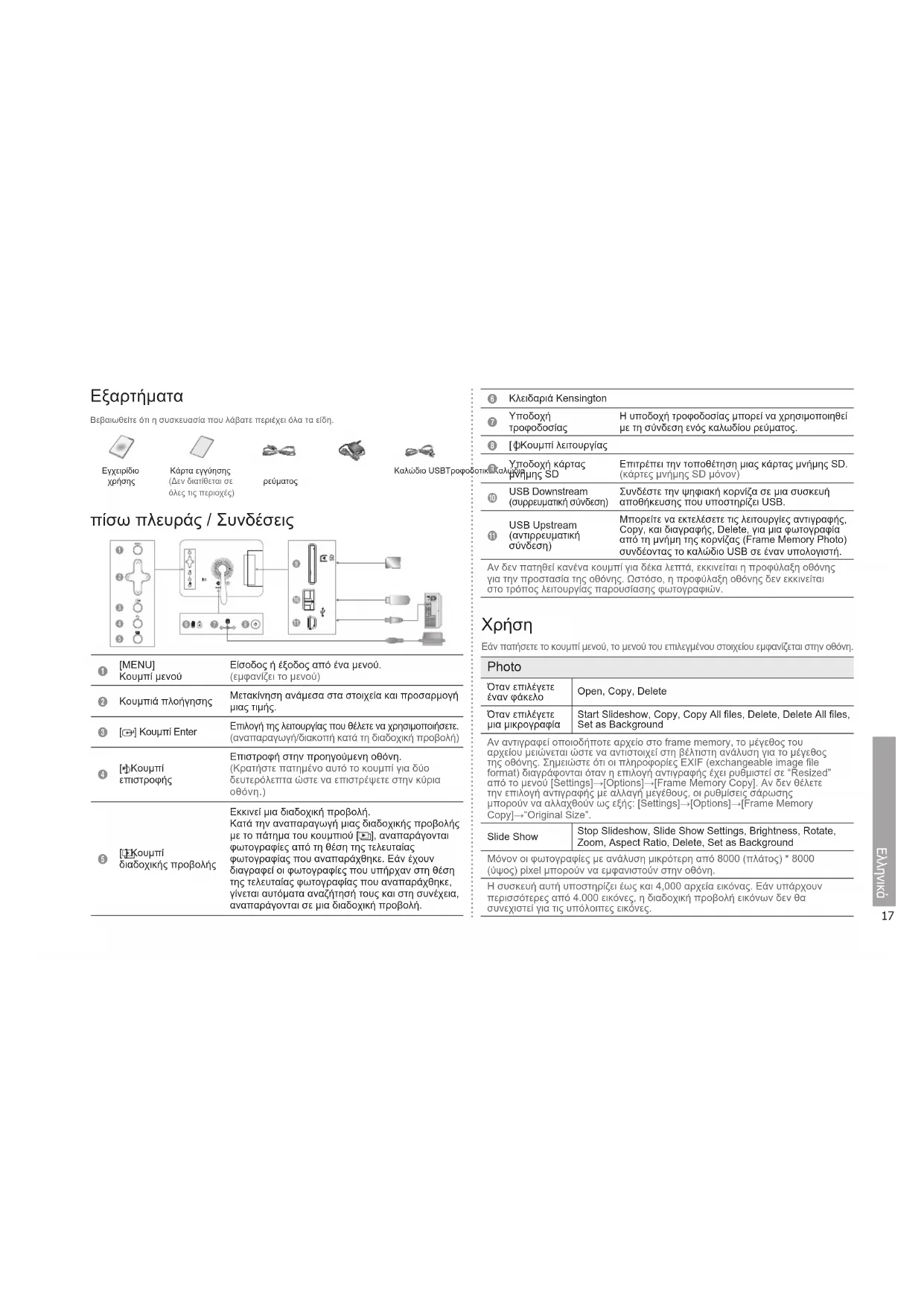

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SPF71ES SAMSUNG

Βεβαιωθείτε ότι η συσκευασία που λάβατε περιέχει όλα τα είδη.

Εγχειρίδιο χρήσης

Κάρτα εγγύησης (Δεν διατίθεται σε όλες τις περιοχές)

ρεύματος

Καλώδιο USBΤροφο

πίσω πλευράς / Συνδέσεις

1	[MENU]Κουμπί μενού	Εἰσόδος ἡ ἐξόδος από ἐνα μενού.(εμφανίζει το μενού)
2	Κουμπία πλοήγησης	Μετακίνηση ανάμεσα στα στοιχεία και προσαρμογήμιας τιμής.
3	[Θ] Κουμπί Enter	Επιλογή της λειπουργίας που θέλετε να χρησιμοποιήσετε.(αναπαραγωγή/διακοπή κατά τη διαδοχική προβολή)
4	[Η]Κουμπίεπιστροφής	Επιστροφή στην προηγούμενη οθόνη.(Κρατήστε πατημένο αυτό το κουμπί για δύοδευτερόλεπτα ώστε να επιστρέψετε στην κύριαοθόνη.)
5	[ΦΚουμπίδιαδοχικής προβολής	Εκκινεί μια διαδοχική προβολή.Κατά την αναπαραγωγή μιας διαδοχικής προβολήςμε το πάτημα του κουμπιού [Σ], αναπαράγονταιφωτογραφίες από τη θέση της τελευταίαςφωτογραφίας που αναπαράχθηκε. Εάν έχουνδιαγραφεί οι φωτογραφίες που υπήρχαν στη θέσητης τελευταίας φωτογραφίας που αναπαράχθηκε,γίνεται αυτόματα αναζήτησή τους και στη συνέχεια,αναπαράγονται σε μια διαδοχική προβολή.

6	Κλειδαριά Kensington
7	Υποδοχήτροφοδοσίας	Η υποδοχή τροφοδοσίας μπορεί να χρησιμοποιηθείμε τη σύνδεση ενός καλωδίου ρεύματος.
8	[ΦΚουμπί λειτουργίας
10	Υποδοχή κάρταςμνήμης SD	Επιτρέπει την τοποθέτηση μιας κάρτας μνήμης SD.(κάρτες μνήμης SD μόνον)
	USB Downstream(συρρευματική σύνδεση)	Συνδέστε την ψηφιακή κορνίζα σε μια συσκευήαποθήκευσης που υποστηρίζει USB.
11	USB Upstream(ανπρευματικήσύνδεση)	Μπορείτε να εκτελέσετε τις λειτουργίες αντιγραφής,Copy, και διαγραφής, Delete, για μια φωτογραφίαπό τη μνήμη της κορνίζας (Frame Memory Photo)συνδέοντας το καλώδιο USB σε έναν υπολογιστή.
Αν δεν πατηθεί κανένα κουμπί για δέκα λεπτά, εκκινείται η προφύλαξη οθόνηςγια την προστασία της οθόνης. Όστόσο, η προφύλαξη οθόνης δεν εκκινείταιστο τρόπος λειτουργίας παρουσίασης φωτογραφιών.

Χρήση

Εάν πατήσετε το κουμπί μενού, το μενού του επιλεγμένου στοιχείου εμφανίζεται στην οθόνη.

Όταν επιλέγετε έναν φάκελο	Open, Copy, Delete
Όταν επιλέγετε μια μικρογραφία	Start Slideshow, Copy, Copy All files, Delete, Delete All files, Set as Background
Αν αντιγραφεί οποιοδήποτε αρχείο στο frame memory, το μέγεθος του αρχείου μειώνεται ώστε να αντιστοιχεί στη βέλτιστη ανάλυση για το μέγεθος της οθόνης. Σημειώστε ότι οι πληροφορίες EXIF (exchangeable image file format) διαγράφονται όταν η επιλογή αντιγραφής έχει ρυθμιστεί σε "Resized" από το μενού [Settings]→[Options]→[Frame Memory Copy]. Αν δεν θέλετε την επιλογή αντιγραφής με αλλαγη μεγέθους, οι ρυθμίσεις σάρωσης μπορούν να αλλαθούν ως εξής: [Settings]→[Options]→[Frame Memory Copy]→"Original Size".
Slide Show	Stop Slideshow, Slide Show Settings, Brightness, Rotate, Zoom, Aspect Ratio, Delete, Set as Background
Μόνον οι φωτογραφίες με ανάλυση μικρότερη από 8000 (πλάτος) * 8000 (ύψος) pixel μπορούν να εμφανιστούν στην οθόνη.
Η συσκευή αυτή υποστηρίζει έως και 4,000 αρχεία εικόνας. Εάν υπάρχουν περισσότερες από 4,000 εικόνες, η διαδοχική προβολή εικόνων δεν θα συνεχιστεί για τις υπόλοιπες εικόνες.

Clock

Ενημέρωση του υλικολογισμικού

Προετοιμασία
Ψηφιακή κορνίζα, αρχείο ενημέρωσης υλικολογισμικού,κάρτα SD ή USB memory stick
Ενημέρωση
1	Επισκεφτείτε το Κέντρο λήψεων (http://www.samsung.com) και κάντε λήψη του υλικολογισμικού, αναζητώντας το όνομα του μοντέλου.
2	Κάντε λήψη του κατάλληλου firmware (υλικολογισμικού) και αποσυμπιέστε το.
3	Αντιγράψτε το αποσυμπιεσμένο αρχείο (***.isp) είτε στην κάρτα SD είτε στην κάρτα μνήμης USB και συνδέστε το Digital Photo Frame.
4	Επιλέξτε [Settings] →[Update/Reset] →[Firmware Update] για firmware update.
5	Αφού η ενημέρωση ολοκληρωθεί, απενεργοποιήστε και, κατόπιν,ενεργοποιήστε και πάλι το Digital Photo Frame.
Η έκδοση του υλικολογισμικού μπορεί να ελεγχθεί μέσω των επιλογών μενού [Settings]→[Update/Reset]→[Product Information].

Αντιμετώπιση προβλημάτων

Συμπτώματα Αιτίες και ενέργειες
Τοποθέτησα μια εξωτερική συσκευή αποθήκευσης αλλά δεν αναγνωρίζεται.	Ελέγξτε τη σύνδεση ανάμεσα στο προϊόν και την εξωτερική αποθήκευση. Συνδέστε τη σε έναν υπολογιστή και ελέγξτε την κατάσταση λειτουργίας της.
Χρειάζεται αρκετός χρόνος για να εμφανιστεί η επόμενη φωτογραφία.	Εάν η ανάλυση είναι υψηλή ή το μέγεθος αρχείου είναι μεγάλο, χρειάζεται αρκετός χρόνος για να εμφανιστεί στην οθόνη.

Προδιαγραφές

Στοιχεία Προδιαγραφές
Όνομα μοντέλου SPF-71E $PF-71ES
Οθόνη	Τύπος 7 inch (17 cm) TFT (αναλογική)
	Ανάλυση 480 x	234
Μορφές πουυποστηρίζονται		JPEG (δεν υποστηρίζονται αρχεία JPEG προοδευτικής σάρωσης και CMYK)
Ενσωματωμένη μνήμη 120		MB 1 GB
USB		κύρια συσκευή (USB 1.1) / συσκευή (USB 2.0)	κύρια συσκευή (USB 2.0) / συσκευή (USB 2.0)
Ισχύς	Αξιολόγηση Εξωτερικό τροφοδοτικό DC (12 V)
	Κατανάλωση	Κανονική λειτουργία : 4.8 WΕκτός λειτουργίας : λιγότερο από 1 W
Γενικές	Διαστάσεις (Π x Y x B)	217.5 mm x 156.5 mm x 43 mm
	Βάρος 496.3 g

Ο σχεδιασμός του προϊόντος ενδέχεται να διαφέρει ανάλογα με το μοντέλο και οι προδιαγραφές ενδέχεται να τροποποιηβούν χωρίς προειδοποίηση, για τη βελτίωση της απόδοσης του προϊόντος.

Σημαντικές οδηγίες για την ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ : ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ - ΜΗΝ ΑΝΟΙΓΕΤΕ

ΓΙΑ ΝΑ ΜΕΙΩΘΕΙ Ο ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ • ΚΑΛΥΜΜΑ (Η ΤΟ ΠΙΣΩ ΜΕΡΟΣ). ΔΕΝ ΠΕΡΙΕΧΟΝΤΑΙ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΜΠΟΡΟΥΝ ΝΑ ΑΝΤΙΚΑΤΑΣΤΑΟΘΥ ΑΠΝ TO ΧΡΗΣΤΗ. ΓΙΑ ΟΛΕΣ ΤΙΣ ΕΡΓΑΣΙΕΣ ΣΕΡΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ.

• Οι υποδοχές και τα ανοίγματα στο περίβλημα και το πίσω ή το κάτω μέρος παρέχονται για τον απαραίτητο εξαερισμό. Για να διασφαλίσετε την αξιόπτιση λειτουργία αυτής της συσκευής και να την προστατεύσετε από υπερθέρμανση, δεν πρέπει να φράζετε ή να καλύπτετε αυτές τις υποδοχές και τα ανοίγματα.
• Μην καλύπτετε τις υποδοχές και τα ανοίγματα με πανί ή άλλα υλικά.
• Μη φράζετε τις υποδοχές και τα ανοίγματα τοποθετώντας αυτή τη συσκευή σε κρεβάτι, καναπέ χαλί ή άλλη παρόμοια επιφάνεια.
• Μην τοποθετείτε αυτή τη συσκευή σε στενό χώρο, όπως μια βιβλιοθήκη ή ένα ενσωματωμένο ντουλάπι, εκτός αν παρέχεται σωστός αερισμός.
• Μην τοποθετείτε αυτή τη συσκευή κοντά ή επάνω σε καλοριφέρ ή θερμαντική αντίσταση ή σε σημεία όπου εκτίθεται σε άμεσο ηλιακό φως.
• Μην τοποθετείτε δοχεία που περιέχουν νερό (βάζα κλπ.) επάνω σε αυτή τη συσκευή, καθώς μπορεί προκληθεί κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.
  • Μην εκθέτετε αυτή τη συσκευή σε βροχή και μην τη τοποβετείτε κοντά σε νερό (κοντά σε μπανιέρα, νεροχύτη, νιπτήρα, σε υπόγειο με υγρασία ή κοντά σε πισίνα κλπ.). Εάν αυτή η συσκευή βραχεί κατά λάθος, αποσυνδέστε τη από το πεύμα και επικοινωνήστε αμέσως με κάποιο εξουσιοδοτημένο κατάστημα. Φροντίστε να αποσυνδέστε το καλώδιο πεύματος από την πρίζα προτού καθαρίσετε.
  • Μην υπερφορτώνετε τις πρίζες τοίχου, τα καλώδια προέκτασης ή τα τροφοδοτικά περισσότερο από τη χωρητικότητά τους, καθώς μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.
  • Για να προστατέψετε αυτή τη συσκευή από καταιγίδες με κεραυνούς ή όταν δεν τη χρησιμοποιείτε για μεγάλα χρονικά διαστήματα, αποσυνδέστε τη από την πρίζα τοίχου και αποσυνδέστε το σύστημα κεραίας ή καλωδιακής. Έστι θα αποτραττεί η ζημιά στη αποσκευή λόγω κεραυνών και διακυμάνσεων της τάσης τροφοδοσίας.
• Προτού συνδέσετε το καλώδιο ρεύματος AC με τη υποδοχή του τροφοδοτικού DC, βεβαιωθείτε ότι ο προσδιορισμός τάσης του τροφοδοτικού ταιριάζει με την τοπική παροχή ηλεκτρικού ρεύματος.

• Ποτέ μην εισαγάγετε μεταλλικά αντικείμενα από τα ανοικτά σημεία αυτής της συσκευής. Υπάρχει κίνδυνος πρόκλησης πλεκτροπληξίας.

• Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην αγγίζετε ποτέ το εσωτερικό της συσκευής.
  Αυτή η συσκευή πρέπει να ανοίγεται μόνον από κατάλληλα εκπαιδευμένο τεχνικό.
  • Φροντίστε να ωθήσετε το καλώδιο ρεύματος έως ότου τοποθετηθεί καλά. Όταν αποσυνδέετε το καλώδιο ρεύματος τραβώντας το φις από την πρίζα, φροντίστε να συγκρατείτε το φις. Μην αγγίζετε το καλώδιο ρεύματος με βρεγμένα χέρια.

• Εάν αυτή η συσκευή δεν λειτουργεί σωστά - ειδικά, παράγει ασυνήθιστους ήχους ή μυρωδιές

- αποσυνδέστε την αμέσως και επικοινωνήστε με ένα εξουσιοδοτημένο κατάστημα ή κέντρο σέρβις.

• Όταν τοποθετείτε τη συσκευή σε χώρους όπου υπάρχει πολύ σκόνη, επικρατούν ακραία υψηλές ή χαμηλές θερμοκρασίες, υπάρχει υψηλή υγρασία ή χημικές ουσίες, καθώς και σε χώρους όπου θα λειτουργεί όλο το 24ωρο, όπως σε αεροδρόμιο, σταθμό τρένου κ.λπ. φροντίστε να επικοινωνήσετε με κάποιο εξουσιοδοτημένο κέντρο σέρβις. Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί σοβαρή ζημιά στη συσκευή.
- Να χρησιμοποιείτε μόνο κατάλληλα γειωμένο φις και πρίζα.

- Η ακατάλληλη γείωση ενδέχεται να προκαλέσει ηλεκτροπληξία ή βλάβη στη συσκευή (Μόνο για εξοπλισμό Κατηγορίας I).

• Για να αποσυνδέσετε τη συσκευή από την πρίζα, θα πρέπει να τραβήξετε το φις από την πρίζα και, ως εκ τούτου, η πρίζα θα μπορεί να χρησιμοποιηθεί αμέσως.
- Μην αφήνετε τα παιδιά να κρέμονται επάνω στο προϊόν.
- Αποθηκεύστε τα εξαρτήματα (μπαταρία κ.λπ.) σε χώρο ασφαλή από τα παιδιά.
- Μην τοποθετείτε το προϊόν σε ασταθές σημείο όπως ράφι που κουνιέται, κεκλιμένο δάπεδο ή σημείο εκτεθειμένο σε κραδασμούς.
• Μη ρίχνετε το προϊόν κάτω και μην το εκθέτετε σε κραδασμούς. Εάν το προϊόν υποστεί βλάβη, θέστε το εκτός λειτουργίας, αποσυνδέστε το καλώδιο ρεύματος και επικοινωνήστε με ένα κέντρο σέρβις.
• Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα και καθαρίστε το προϊόν με ένα μαλακό, στεγνό πανί. Μην χρησιμποιείτε χημικά όπως κερί, βενζίνη, οινόπνευμα, διαλυτικά, εντομοκτόνα, αποσμητικά χώρου, λιπαντικά ή απορρυπαντικά. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στο περίβλημα ή να σβήσει τις ενδείξεις που είναι εκτυπιωμένες στο προϊόν.
- Μην εκθέτετε τη συσκευή σε στάξιμο ή πιτσίλισμα.
- ΠΡΟΕΙΔΟΠΟΙΗΣΗ - ΠΡΟΚΕΙΜΕΝΟΥ ΝΑ ΑΠΟΤΡΑΠΕΙ Η ΕΚΔΗΛΩΣΗ ΠΥΡΚΑΓΙΑΣ, ΝΑ ΚΡΑΤΑΤΕ ΠΑΝΤΑ ΤΑ ΚΕΡΙΑ ́Η ΑΛΛΕΣ ΑΝΟΙΚΤΕΣ ΕΣΤΙΕΣ ΦΩΤΙΑΣ ΜΑΚΡΙΑ ΑΠΟ ΤΟ ΠΡΟΪΟΝ.
