MANUAL DE USUARIO SPF71ES SAMSUNG

Antes de usar el equipo lea este manual para evitar fallas y guarde para futuras referencias.

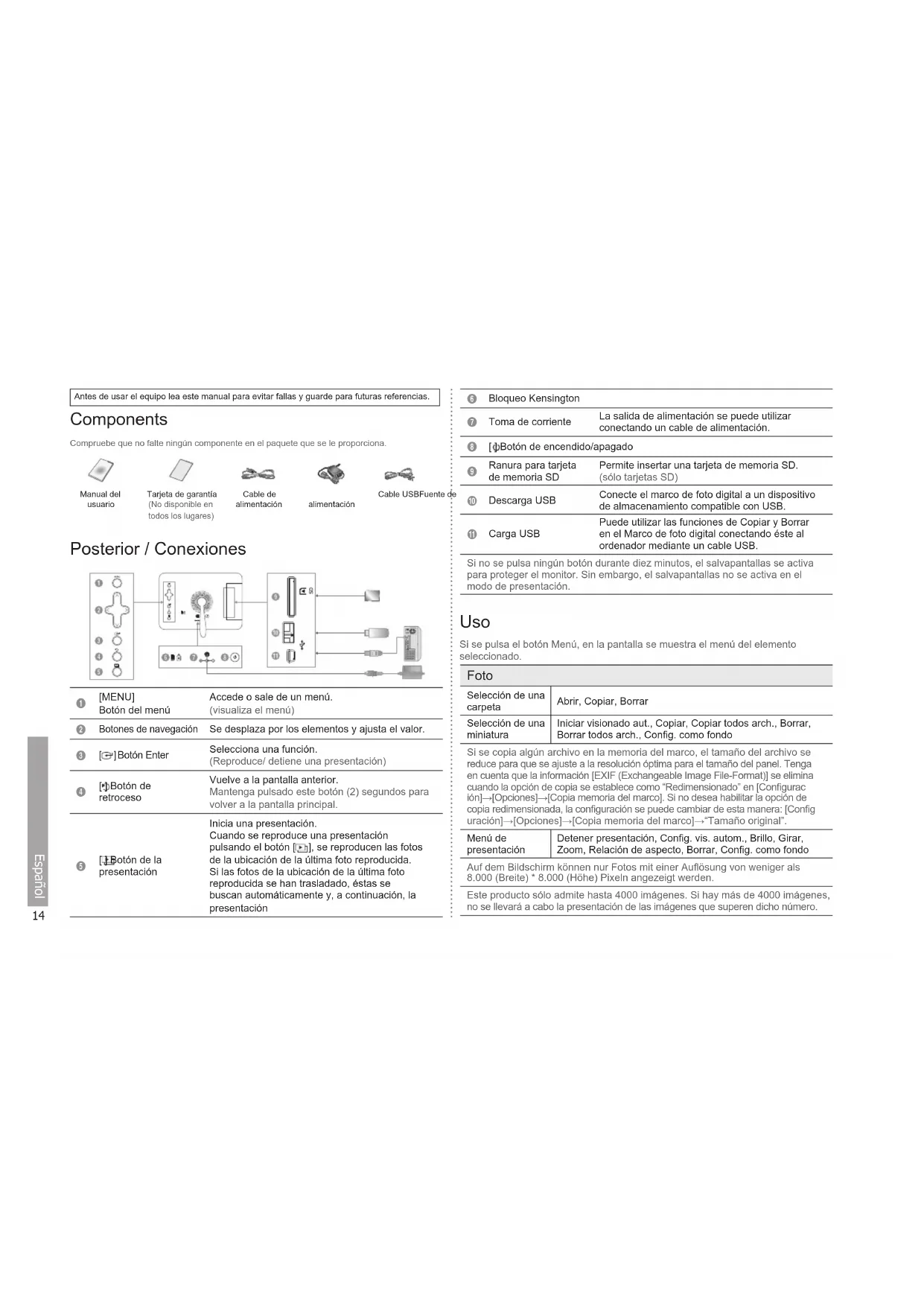

Components

Compruebe que no falte ningún componente en el paquete que se le proporciona.

Manual del usuario

Tarjeta de garantía (No disponible en todos los lugares)

Cable de alimentación

alimentación

Cable USBFuente de

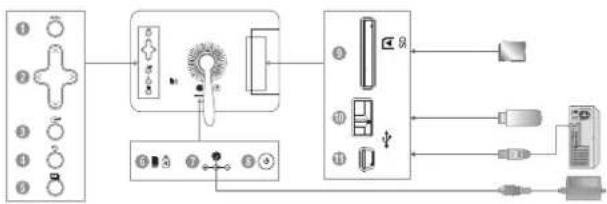

Posterior / Conexiones

1	[MENU]Botón del menú	Accede o sale de un menú.(visualiza el menú)
2	Botones de navegación	Se desplaza por los elementos y ajusta el valor.
3	[∅] Botón Enter	Selecciona una función.(Reproduce/ detiene una presentación)
4	[∅]Botón de retroceso	Vuelve a la pantalla anterior.Mantenga pulsado este botón (2) segundos para volver a la pantalla principal.
5	[⊥Botón de la presentación	Inicia una presentación.Cuando se reproduce una presentación pulsando el botón [∅], se reproducen las fotos de la ubicación de la última foto reproducida.Si las fotos de la ubicación de la última foto reproducida se han trasladado, éstas se buscan automáticamente y, a continuación, la presentación

Bloqueo Kensington

⑦ Toma de corriente La salida de alimentación se puede utilizar conectando un cable de alimentación.

8 [φBotón de encendido/apagado

9 Ranura para tarjeta de memoria SD Permite insertar una tarjeta de memoria SD (sólo tarjetas SD)

10 Descarga USB Conecte el marco de foto digital a un dispositivo de almacenamiento compatible con USB.

Carga USB Puede utilizar las funciones de Copiar y Borrar en el Marco de foto digital conectando éste al ordenador mediante un cable USB.

Si no se pulsa ningún botón durante diez minutos, el salvapantallas se activa para proteger el monitor. Sin embargo, el salvapantallas no se activa en el modo de presentación.

Uso

Si se pulsa el botón Menú, en la pantalla se muestra el menú del elemento seleccionado.

Foto

Selección de una carpeta	Abrir, Copiar, Borrar
Selección de una miniatura	Iniciar visionado aut., Copiar, Copiar todos arch., Borrar, Borrar todos arch., Config. como fondo

Si se copia algún archivo en la memoria del marco, el tamaño del archivo se reduce para que se ajuste a la resolución óptima para el tamaño del panel. Tenga en cuenta que la información [EXIF (Exchangeable Image File-Format)] se elimina cuando la opción de copia se establece como "Redimensionado" en [Configuración]→[Opciones]→[Copia memoria del marco]. Si no desea habilitar la opción de copia redimensionada, la configuración se puede cambiar de esta manera: [Configuración]→[Opciones]→[Copia memoria del marco]→"Tamaño original".

Menú de presentación

Detener presentación, Config. vis. autom., Brillo, Girar, Zoom, Relación de aspecto, Borrar, Config. como fondo

Este producto sólo admite hasta 4000 imágenes. Si hay más de 4000 imágenes, no se llevará a cabo la presentación de las imágenes que superen dicho número.

Reloj
Fecha y hora, Formato de hora, Formato fecha, Tipo de reloj
Configuración
Opciones	Idioma, Brillo, Ajuste auto foto vertic.,Copia memoria del marco
Preferencias	Modo de inicio, Salvapantallas, Fondo de inicio,Imagen automát. act/des
Actualiz./Rest.	Actualización firmware, Restablecer valores, Informacióndel producto

Actualización del firmware

Preparación
•	Portarretratos digital, Archivo de actualización del firmware, Tarjeta SD o tarjeta de memoria USB
Actualización
1	Visite el Centro de descarga (http://www.samsung.com) y descargue el firmware después de buscar el nombre del modelo.
2	Descargue el firmware adecuado y descomprimalo.
3	Copie el archivo descomprimido (***.isp) en la tarjeta SD o en la tarjeta de memoria USB y conéctelas al Marco de foto digital.
4	Seleccione [Configuración]→[Actualiz./Rest.]→[Actualización firmware] para actualizar el firmware.
5	Una vez completada la actualización, apague y encienda el Marco de foto digital.
La versión del firmware se puede comprobar en [Configuración]→[Actualiz./ Rest.]→[Información del producto].

Resolución de problemas

Sintomas Causas y acciones
He conectado un dispositivo externo pero no se reconoce.	Compruebe las conexiones del cable entre el producto y el dispositivo de almacenamiento externo. Compruebe si funciona después de conectarlo al ordenador.
Visualizar la foto siguiente lleva su tiempo.	Si la resolución es alta o el tamaño del archivo es grande, la foto tarda en aparecer en la pantalla.

Especificaciones

Elementos Specifications
Nombre del Modelo SPF-71E SPF-71ES
Panel	Tipo TFT (Analogico) 7 inch (17cm)
	Resolución 480 x 234
Formatos compatibles		JPEG (JPEG progresivo, CMYK no se admite.)
Memoria incorporada 120 MB		1 GB
USB		Host (USB 1.1) / Dispositivo (USB 2.0)	Host (USB 2.0) / Dispositivo (USB 2.0)
Alimentación	Clasificación Adaptador de alimentación externo CC (12 V)
	Consumo	Modo normal : 4.8 WModo de desconexión : menos de 1 W
Generales	Dimensiones (P x D x A)	217.5 mm x 156.5 mm x 43 mm
	Peso 496.3 g
El diseño del producto puede variar según el modelo; las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.

Utilice solo fuente de alimentacion con las siguientes características electricas y que esten debidamente certificados de acuerdo a la legislacion vigente. El uso de otras fuentes de alimentacion podría danar el dispositivo y anular la garantia además de provocar riesgos al usuario.

Modelo: DA-24B12-FAA

Características de entrada: AC100-240V, 47-63HZ, 0.65A MAX., CLASE II Características de salida: DC12V, 2A

Instrucciones importantes de seguridad

ADVERTENCIA : RISQUE D'ELECTROCUTION NE PAS OUVRIR

PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA • CUBIERTA. NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE AL PERSONAL CUALIFICADO DE SERVICIO TÉCNICO.

Las ranuras y aberturas existentes en la unidad y en la parte trasera o inferior se facilitan para proporcionar la ventilación necesaria. Para garantizar el funcionamiento fiable de este aparato, y para protegerlo frente a sobrecalentamiento, estas ranuras y aberturas nunca deben bloquearse ni cubrirse.

• No cubra las ranuras y aberturas con un paño o con cualquier otro material.
• No bloquee las ranuras ni aberturas colocando este aparato sobre la cama, sofá, alfombra o superficie similar.
• No coloque este aparato en un espacio cerrado, como una librería, o un armario empotrado, a menos que se proporcione una ventilación correcta.
• No coloque este aparato cerca o sobre un radiador o una rejilla de aire caliente, o en lugares expuestos a luz solar directa.
• No coloque recipientes con agua sobre este aparato(jarros, etc.), ya que podría representar riesgo de incendio o descarga eléctrica.

No exponga este aparato a la lluvia ni lo coloque cerca de agua (cerca de una bañera, lavabo, fregadero o lavadero, en un sótano húmedo ni cerca de una piscina o similar). Si este aparato accidentalmente se moja, desenchúfelo y póngase en contacto inmediatamente con un autorizado. Antes de limpiar el producto desconecte el cable de alimentación de la toma de corriente.

- No sobrecargue las tomas murales, los alargadores ni los receptáculos correspondientes por encima de su capacidad, ya que esto puede generar incendios o descargas eléctricas.

Los cables de alimentación y protección deben colocarse de forma que no • puedan pisarse ni quedar atrapados por objetos encima o contra ellos, poniendo especial atención en los cables cerca del enchufe, los receptáculos de los electrodomésticos y el punto en el que salen del aparato.

Para proteger este aparato durante una tormenta eléctrica o cuando no lo utilice - durante largos períodos de tiempo, desenchúfelo de la toma de la pared y desconecte la antena o el cable del sistema. Esto evitará que el equipo se dañe por rayos o picos de tensión de la línea eléctrica.

Antes de conectar el cable de alimentación de CA a la toma del adaptador de CC, asegúrese de que la designación del voltaje del adaptador de CC corresponde a

la fuente eléctrica local.

• Nunca inserte nada metálico en las aberturas del aparato. Hacerlo así puede crear peligros de descarga eléctrica. Para evitar descarga eléctrica, no toque nunca el interior de este aparato. Sólo un técnico cualificado debe abrir el alojamiento del aparato.
• Cuando conecte el cable de alimentación compruebe que el enchufe esté firmemente insertado. Para desenchufar el cable de alimentación, sujételo por el enchufe y tire de éste para sacarlo de la toma de corriente. Nunca toque el cable de alimentación con las manos mojadas.
• Si este aparato no funciona normalmente, en concreto, si emite sonidos extraños o desprende olores desde el interior, desenchúfelo inmediatamente y póngase en contacto con el distribuidor autorizado o el centro de servicio técnico.
• Póngase en contacto con un centro de servicio técnico autorizado cuando instale el aparato en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc. El incumplimiento de estas indicaciones puede causar serios desperfectos en el aparato.
• Cuando instale el equipo, procure guardar una distancia de más de 10 cm desde la pared para facilitar la ventilación.
• Use sólamente conectores y receptáculos apropiados para hacer la conexión a tierra.
• Una conexión a tierra inapropiada podría causar una descarga eléctrica o una avería en el equipo. (Sólo equipo de Clase I.)
• Para desconectar el aparato de la corriente, debe desenchufar el cable de la toma principal, por lo que el enchufe principal debe estar siempre fácilmente accesible.
• No permita que los niños jueguen con el producto.
• Guarde los accesorios (pilas, etc.) en un lugar seguro fuera del alcance de los niños.
• No coloque el producto en un lugar inestable, inclinado o expuesto a vibraciones. No lo deje caer ni le dé golpes. Si el producto se estropea, desenchufe el cable de alimentación y póngase en contacto con un centro de servicio.
• Desconecte el cable de alimentación de la toma de corriente y seque el aparato con un paño suave y seco. No utilice ningún producto químico como cera, benzol, alcohol, disolventes, insecticida, ambientador de aire, lubricante o detergente. Se puede dañar el aspecto o borrar las estampaciones del producto.
• Evite que cualquier líquido salpique el aparato o gotee sobre él.
• ADVERTENCIA - PARA IMPEDIR QUE EL FUEGO SE PROPAGUE, MANTENGA LAS VELAS U OTRAS LLAMAS EXPUESTAS SIEMPRE ALEJADAS DE ESTE PRODUCTO.
