HASZNÁLATI ÚTMUTATÓ SPF71ES SAMSUNG

Italiano BN68-01567G.indb 25 05/22/2009 1:37:07 PMTartozékok Ellenőrizze, hogy a csomag tartalmazza-e az összes alább felsorolt tartozékot. USB csatlakozókábel Hálózati adapter Hálózati csatlakozókábel Használati útmutató Garancialevél (nem minden régióban érhető el)

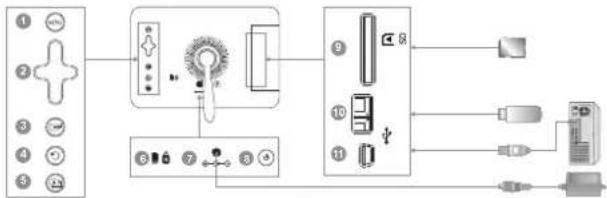

Hátulnézet / Csatlakozások

[MENU] Menü gomb Belépés a menübe / Kilépés a menüből. (A menü megjelenítése)

Iránygombok Választás a menüelemek közül, és beállítás.

Kiválasztás gomb Funkció kiválasztása. (Lejátszás / Leállítás diavetítés közben)

[ ] Vissza gomb Visszatérés az előző képernyőre. (Ha két másodpercig lenyomva tartja ezt a gombot, a főmenüre lép.)

[ ] Diavetítés gomb Diavetítés elindítása. Ha a diavetítést a [ ] gombbal indítja el, a készülék az utoljára lejátszott képeket kezdi megjeleníteni. Ha az utoljára lejátszott képek helyét megváltoztatta, a készülék automatikusan megkeresi őket, és lejátssza.

Tápfeszültség csatlakozóaljzat Dugja be a tápkábelt a konnektorba.

[ ] Be-/kikapcsoló gomb

SD memóriakártya nyílás A memóriakártya nyílásba helyezze be a memóriakártyát. (A készülékkel csak SD kártya használható.)

USB-kimenet Csatlakoztassa a digitális képkeretet egy USB- kompatibilis tárolóeszközhöz.

USB-bemenet Fényképeket másolhat a Frame Memory (Keretmemória)-ra, illetve törölhet onnan, ha USB- kábellel csatlakoztatja a keretet és a számítógépet. Ha tíz percig egy gombot sem nyomnak meg, a monitor megóvása érdekében elindul a képernyőkímélő. Azonban a képernyőkímélő nem kapcsol be diavetítés üzemmód - ban. Használat Ha megnyomja a MENU gombot, a kiválasztott elemhez tartozó menü megjelenik a képernyőn. Photo Ha egy mappát választ Open, Copy, Delete Ha bélyegképet választ Start Slideshow, Copy, Copy All les, Delete, Delete All les, Set as Background Ha fájlt másol a frame memory-ra, a fájl méretét a program lecsökkenti, hogy az megfeleljen a kijelző méretéhez optimális felbontásnak. Fontos, hogy az [EXIF (exchangeable image le format)] információ eltűnik, ha a másolás opció a „Resized” lehetőségre van állítva a [Settings]→[Options]→[Frame Memory Copy] pontban. Ha nem kívánja használni az átméretezett másolat opciót, a következők szerint kell módosítania a beállításokat: [Settings]→[Options]→[Frame Memory Copy]→„Original Size”. Slide Show Stop Slideshow, Slideshow Settings, Brightness, Rotate, Zoom, Aspect Ratio, Delete, Set as Background A képernyőn csak 8000 (szélesség) × 8000 (magasság) képpontnál kisebb képek jelentethetők meg. A készülék maximum 4000 kép kezelésére képes. Amennyiben a képek száma meghaladja a 4000-et, a maradék kép nem kerül lejátszásra a diavetítés során.

Digitális fotókeret, Firmware frissítőfájl, SD kártya vagy hordozható USB memória Frissítés

Kérjük, látogasson el a http://www.samsung.com honlapra, és a letöltések hivatkozásra kattintva töltse le az USB-monitorhoz tartozó termékszoftvert (rmware-t) a modell számának megadásával.

Töltse le a megfelelő rmware (termékszoftver)-t, és tömörítse ki.

Másolja át a kitömörített fájlt (***.isp) egy SD-kártyára, vagy egy USB- memóriára, és csatlakoztassa azt a Digital Photo Frame-hez.

Válassza ki a [Settings]→[Update/Reset]→[Firmware Update] lehetőséget.

A frissítés végeztével kapcsolja ki, majd be a Digital Photo Frame-et. A termékszoftver verzióját leellenőrizheti a [Settings]→[Update/Reset]→ [Product information] pontban. Hibaelhárítás Hibajelenség Ok és teendő A csatlakoztatott külső tárolóeszközt nem ismeri fel a fotókeret. Ellenőrizze a fotókeret és a külső eszköz csatlakozását. Csatlakoztassa a fotókeretet számítógéphez, és ellenőrizze a működési állapotot. Hosszú ideig tart a következő kép megjelenítése. Nagy felbontás vagy nagy fájlméret esetén eltart egy ideig, mire a kép megjelenik a képernyőn. Műszaki leírás Műszaki adatok Műszaki leírás Modellnév SPF-71E SPF-71ES Kijelző Típus 7 inch (17 cm) TFT (analóg) Felbontás 480 x 234 Támogatott formátumok JPEG (progresszív, CMYK JPEG nem támogatott) Beépített memória 120 MB 1 GB USB Gazdagép (USB 1.1) / Eszköz (USB 2.0) Gazdagép (USB 2.0) / Eszköz (USB 2.0) Tápfeszültség Névleges teljesítmény Külső Külső egyenáramú adapter (12 V) Teljesítmény felvétel Normál üzemmódban : 4.8 W Kikapcsolt állapotban : kevesebb mint 1 W General Méretek (sz x ma x mé)

217.5 mm x 156.5 mm x 43 mm

Tömeg 496.3 g A modell valamint a műszaki jellemzők a termék fejlesztése érdekében előzetes bejelentés nélkül változhatnak.

Magyar BN68-01567G.indb 27 05/22/2009 1:37:08 PMFontos biztonsági gyelmeztetések FIGYELEM : Áramütés veszély! Ne nyissa ki a burkolatot! az áramütés elkerülése érdekében ne nyissa ki a készülék burkolatát. A • készülék belsejében nincsen olyan alkatrész, melyet a használónak kell karbantartani. Mindenféle javítást és karbantartást szakképzett szerelővel végeztessen. A készülékház alján és hátulján található nyílások a szellőzést biztosítják. A • megbízható működés érdekében ügyeljen arra, hogy ne takarja le a nyílásokat, nehogy a készülék túlmelegedjen. - Ne takarja le a nyílásokat terítővel, stb. - Ne tegye a készüléket ágyra, szőnyegre, egyéb olyan puha anyagra, mely megakadályozza a megfelelő szellőzést. - Ne tegye a készüléket zárt helyre, pl. beépített szekrénybe, csak ha a megfelelő szellőzés meg van oldva. Ne tegye a fotókeretet hőt kibocsátó készülék (pl. kályha, hősugárzó) közelébe, • és óvja a közvetlen napsugárzástól. Ne tegyen a készülékre vízzel töltött edényt (pl. vázát), mivel ez áramütést, • tüzet okozhat. Óvja a készüléket esőtől, ne használja víz mellett (kád, mosogató, medence, • stb.), és nedves helyen. Ha véletlenül mégis víz érné, húzza ki a hálózati csatlakozót, és forduljon a forgalmazóhoz. Tisztítás előtt húzza ki a hálózati csatlakozót a konnektorból. Ne terhelje kapacitásán túl a konnektort, a hosszabbító kábelt vagy az adaptert, • mert ez tüzet vagy áramütést okozhat. A hálózati kábelt úgy vezesse, hogy ne léphessenek rá, ne szoruljon be bútor • alá, ne tegyen rá nagy súlyt, ügyeljen a csatlakozó dugókra és az adapterre, különösen ott, ahol a kábel a készülékhez csatlakozik. Ha hosszabb időn keresztül nem szándékozik használni a készüléket, húzza ki • a konnektorból, így megóvhatja egy esetleges villámcsapás okozta károktól. Mielőtt csatlakoztatja a hálózati kábelt az egyenáramú adapterhez, ellenőrizze, • hogy az adapteren feltüntetett feszültség értéke megegyezik a rendelkezésre álló hálózati feszültséggel. Ne dugjon fémtárgyat a készülék nyílásaiba. Ezzel áramütés veszélyének teszi • ki magát.Soha ne nyúljon a készülék belsejébe, óvja magát az áramütéstől. Csak szakképzett szerelő nyithatja fel a készülék burkolatát. A hálózati csatlakozó dugót ütközési tolja be a konnektorba. Amikor a dugót • kihúzza a konnektorból, a dugót fogja meg, és ne a vezetéket. Ne nyúljon a hálózati vezetékhez nedves, vizes kézzel. Ha a készülék rendellenesen működik - főleg, ha különös hang vagy furcsa • szag is kíséri - azonnal húzza ki a konnektorból, és keresse fel a szervizt vagy a forgalmazót. Feltétlenül lépjen kapcsolatba hivatalos szervizközpontunkkal, ha a készüléket • valamilyen különleges helyen kívánja üzembe helyezni. Különleges környezeti viszonyoknak számít a finom por, a vegyi anyagok jelenléte, a nagyon alacsony vagy nagyon magas hőmérséklet, a magas páratartalom, vagy ha a készüléknek hosszú időn keresztül folyamatosan, szünet nélkül kell működnie, pl. állomáson, repülőtéren. Ha nem kéri ki és tartja be szakembereink tanácsát, a készülék súlyosan megrongálódhat. Csak megfelelően földelt csatlakozó dugót és konnektort használjon a • csatlakoztatáshoz. - A nem megfelelő földelés áramütést vagy a készülék megrongálódását okozhatja (csak az 1-es osztályú elektromos berendezések esetén). A készülék feszültség-mentesítéséhez ki kell húznia a hálózati csatlakozó dugót • a konnektorból. Ezért a készüléket könnyen megközelíthető konnektorhoz csatlakoztassa. Ne engedje, hogy a gyerekek rácsimpaszkodjanak a készülékre. • A tartozékokat (adapter, stb.) olyan helyen tárolja, ahol a gyermekek nem férnek • hozzá. Ne tegye a készüléket olyan helyre, amely nem biztonságos - labilis polc, ferde • talaj - valamint óvja a készüléket rázkódástól. Vigyázzon, hogy ne ejtse el a készüléket, és óvja ütéstől, rázkódástól. Ha a • készülék megsérülne, húzza ki a konnektorból, és forduljon a szervizhez. Tisztításhoz húzza ki a hálózati csatlakozó dugót a konnektorból, és törölje le a • készüléket puha, tiszta ruhával. A tisztításhoz ne használjon erős tisztítószert, vegyi anyagokat, benzint, alkoholt, hígítót, viaszt, óvja a készüléket rovarirtótól, légfrissítőtől. Óvja a készüléket csöpögő víztől, és vigyázzon, hogy ne öntse le. • FIGYELMEZTETÉS: ÓVJA MAGÁTATŰZ VESZÉLYÉTŐL, SOHA • NE HASZNÁLJON A KÉSZÜLÉK KÖZELÉBEN GYERTYÁT, NYÍLT LÁNGOT.
